本技術涉及鋼結構，尤其涉及一種鋼結構節點的連接裝置。

背景技術：

1、鋼結構是由鋼制材料組成的結構，是主要的建筑結構類型之一。鋼結構主要是由型鋼和鋼板等制成的鋼梁、鋼柱和鋼桁架等構件組成，各構件按照統一、標準的建筑部品規格制作房屋單元或構件，然后運至施工現場裝配就位。

2、現有的一種鋼結構節點的連接裝置在使用時，鋼結構的連接節點會存在強度和剛性不足的缺點，會因為連接節點容易彎曲和斷裂而導致建筑物破壞和倒塌的問題，且不能在不同高度以及不同方位處連接，不具備便捷的調節功能，連接比較固定，這大大降低了該裝置的實用性。

3、為此，我們提出一種鋼結構節點的連接裝置。

技術實現思路

1、本實用新型主要是解決上述現有技術所存在的技術問題，提供一種鋼結構節點的連接裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案，一種鋼結構節點的連接裝置，包括圓形鋼柱本體，圓形鋼柱本體上設置有上連接鋼板，上連接鋼板的頂端壁上設置有用于和圓形鋼柱本體連接的半圓鋼板，上連接鋼板上設置有定位鋼板，定位鋼板上開設有用于和上連接鋼板連接的螺紋滑槽一，圓形鋼柱本體的外壁上開設有用于給上連接鋼板滑動的滑動軌槽，圓形鋼柱本體的外壁上還開設有用于給上連接鋼板定位的螺紋滑槽五。

3、作為本實用新型的一種優選技術方案，上連接鋼板內設置有兩個支撐鋼板。

4、作為本實用新型的一種優選技術方案，兩個支撐鋼板分別固定安裝在上連接鋼板上下兩端的內壁上定位鋼板固定安裝在兩個支撐鋼板的上下兩端壁面上。

5、作為本實用新型的一種優選技術方案，圓形鋼柱本體的外壁上開始有與螺紋滑槽一相適配的螺紋滑槽二，螺紋滑槽一與螺紋滑槽二的位置相對應。

6、作為本實用新型的一種優選技術方案，上連接鋼板的上下兩端外壁上分別開設有螺紋滑槽三。

7、作為本實用新型的一種優選技術方案，定位鋼板的上下兩端外壁上分別開設有與螺紋滑槽三相適配的螺槽，螺槽的位置與螺紋滑槽三的位置相對應。

8、作為本實用新型的一種優選技術方案，半圓鋼板固定安裝在上連接鋼板的上下兩端外壁上，半圓鋼板的外壁上開設有螺紋滑槽四。

9、作為本實用新型的一種優選技術方案，圓形鋼柱本體的外壁上開設有與螺紋滑槽四相適配的螺紋滑槽五，螺紋滑槽五的位置和螺紋滑槽四的位置相對應。

10、作為本實用新型的一種優選技術方案，上連接鋼板的內壁上固定安裝有與滑動軌槽相適配的滑動塊，滑動塊活動安裝在滑動軌槽內。

11、作為本實用新型的一種優選技術方案，定位鋼板遠離圓形鋼柱本體的一側外壁上固定安裝有安裝鋼板。

12、作為本實用新型的一種優選技術方案，安裝鋼板的另一端固定安裝有兩個支撐鋼板和定位鋼板相適配的固定塊和橫桿。

13、有益效果

14、本實用新型提供了一種鋼結構節點的連接裝置。具備以下有益效果：

15、1、該一種鋼結構節點的連接裝置，在需要使用時，通過設置的定位鋼板、螺紋滑槽一、半圓鋼板和螺紋滑槽四達到了鋼結構的連接節點強度和剛性穩定的效果，避免因為連接節點彎曲和斷裂而導致建筑物破壞和倒塌的情況出現。

16、2、該一種鋼結構節點的連接裝置，在需要使用時，通過設置的滑動軌槽以及對應的滑動塊實現了能夠在不同高度以及不同方位處連接，具備便捷的調節功能，連接方式不受局限，這大大提高了該裝置的實用性。

技術特征：

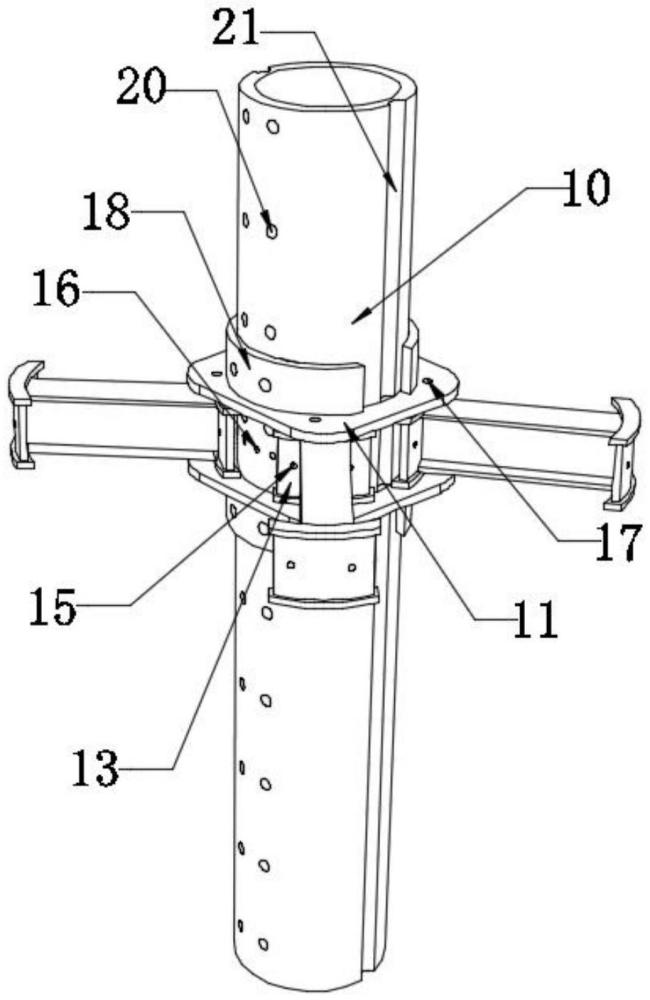

1.一種鋼結構節點的連接裝置，包括圓形鋼柱本體(10)，其特征在于：所述圓形鋼柱本體(10)上設置有上連接鋼板(11)，上連接鋼板(11)的頂端壁上設置有用于和圓形鋼柱本體(10)連接的半圓鋼板(18)，上連接鋼板(11)上設置有定位鋼板(13)，定位鋼板(13)上開設有用于和上連接鋼板(11)連接的螺紋滑槽一(15)，圓形鋼柱本體(10)的外壁上開設有用于給上連接鋼板(11)滑動的滑動軌槽(21)，圓形鋼柱本體(10)的外壁上還開設有用于給上連接鋼板(11)定位的螺紋滑槽五(20)。

2.根據權利要求1所述的一種鋼結構節點的連接裝置，其特征在于：所述上連接鋼板(11)內設置有兩個支撐鋼板(12)，兩個支撐鋼板(12)分別固定安裝在上連接鋼板(11)上下兩端的內壁上定位鋼板(13)固定安裝在兩個支撐鋼板(12)的上下兩端壁面上。

3.根據權利要求1所述的一種鋼結構節點的連接裝置，其特征在于：所述圓形鋼柱本體(10)的外壁上開始有與螺紋滑槽一(15)相適配的螺紋滑槽二(16)，螺紋滑槽一(15)與螺紋滑槽二(16)的位置相對應，上連接鋼板(11)的上下兩端外壁上分別開設有螺紋滑槽三(17)。

4.根據權利要求1所述的一種鋼結構節點的連接裝置，其特征在于：所述定位鋼板(13)的上下兩端外壁上分別開設有與螺紋滑槽三(17)相適配的螺槽，螺槽的位置與螺紋滑槽三(17)的位置相對應。

5.根據權利要求1所述的一種鋼結構節點的連接裝置，其特征在于：所述半圓鋼板(18)固定安裝在上連接鋼板(11)的上下兩端外壁上，半圓鋼板(18)的外壁上開設有螺紋滑槽四(19)，圓形鋼柱本體(10)的外壁上開設有與螺紋滑槽四(19)相適配的螺紋滑槽五(20)，螺紋滑槽五(20)的位置和螺紋滑槽四(19)的位置相對應。

6.根據權利要求1所述的一種鋼結構節點的連接裝置，其特征在于：所述上連接鋼板(11)的內壁上固定安裝有與滑動軌槽(21)相適配的滑動塊(22)，滑動塊(22)活動安裝在滑動軌槽(21)內。

7.根據權利要求1所述的一種鋼結構節點的連接裝置，其特征在于：所述定位鋼板(13)遠離圓形鋼柱本體(10)的一側外壁上固定安裝有安裝鋼板(14)，安裝鋼板(14)的另一端固定安裝有兩個支撐鋼板(12)和定位鋼板(13)相適配的固定塊和橫桿。

技術總結
本技術涉及鋼結構技術領域，且公開了一種鋼結構節點的連接裝置，包括圓形鋼柱本體，圓形鋼柱本體上設置有上連接鋼板，上連接鋼板的頂端壁上設置有用于和圓形鋼柱本體連接的半圓鋼板，上連接鋼板上設置有定位鋼板，定位鋼板上開設有用于和上連接鋼板連接的螺紋滑槽一，圓形鋼柱本體的外壁上開設有用于給上連接鋼板滑動的滑動軌槽，圓形鋼柱本體的外壁上還開設有用于給上連接鋼板定位的螺紋滑槽五。本技術通過設置的定位鋼板、螺紋滑槽一、半圓鋼板和螺紋滑槽四達到了鋼結構的連接節點強度和剛性穩定的效果，避免因為連接節點彎曲和斷裂而導致建筑物破壞和倒塌的情況出現。
