本技術涉及熱室安裝輔助用具，尤其涉及一種用于安裝熱室上窺視窗鉛玻璃的安裝裝置。

背景技術：

1、窺視窗鉛玻璃的安裝是熱室安裝過程中的重要施工環節之一，為保證有效地屏蔽來自熱室內試驗期間產生的電離輻射，需保證窺視窗鉛玻璃的安裝質量，為保證后續相關安裝工作的順利實施，需保證窺視窗鉛玻璃的安裝效率。

2、目前窺視窗鉛玻璃的常規安裝方法中，需要通過在密閉無塵車間內搭設吊裝平臺，來輔助實施窺視窗鉛玻璃的穿裝。由于窺視窗鉛玻璃重量較大，在橫向穿裝期間與窺視窗外框配合間隙很小，再加上穿裝過程中需多次調整吊裝平臺上的倒鏈位置及調整平衡配重塊的重量，以保證窺視窗鉛玻璃的成功穿裝，在此過程中，窺視窗鉛玻璃易因磕碰受損，穿裝工作需要多個人員配合且穿裝用時較長。此外每次倒鏈位置調整后還需要進行窺視窗鉛玻璃的安裝找平，致使工作量大、難度大、效率低。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種操作簡單省力，磕碰受損幾率大幅降低，且有助于提高安裝效率，降低人員勞動強度的窺視窗鉛玻璃安裝裝置。

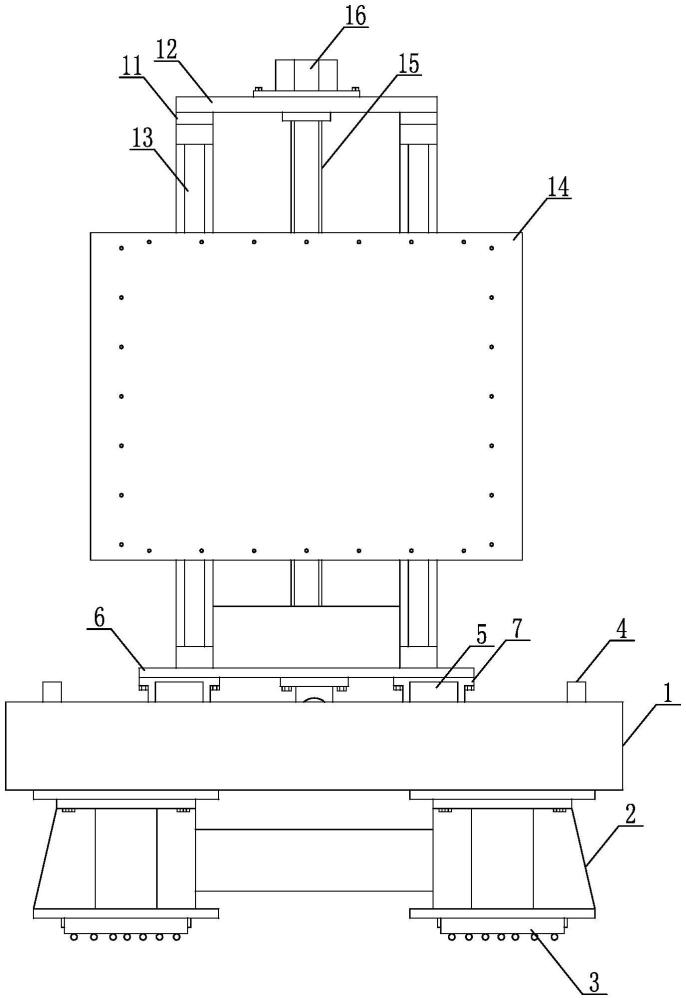

2、為解決上述技術問題，本實用新型的技術方案是：窺視窗鉛玻璃安裝裝置，包括移動底座，所述移動底座頂端固定安裝有水平滑軌，與所述水平滑軌滑動裝配有水平滑座，所述水平滑座與所述移動底座之間設有滑座平移裝置，所述水平滑座上支撐固定有安裝立架，所述安裝立架上固定安裝有豎向布置的垂直滑軌，與所述垂直滑軌滑動裝配有垂直滑座，所述垂直滑座與所述安裝立架之間設有滑座升降裝置，所述垂直滑座的外側固定安裝有用于與窺視窗鉛玻璃配合的鉛玻璃固定面板。

3、作為優選的技術方案，所述移動底座包括底座框架，所述底座框架的底端布置安裝有框架支腿，各所述框架支腿的底端分別對應安裝有移動小坦克，所述底座框架的頂端布置安裝有底座吊耳。

4、作為優選的技術方案，所述水平滑座包括滑座平臺，所述滑座平臺的底端布置安裝有用于與所述水平滑軌套裝配合的滑軌裝配套。

5、作為優選的技術方案，所述滑座平移裝置包括與所述水平滑軌平行設置的水平螺桿，所述水平螺桿轉動支撐于所述移動底座上，所述水平滑座底端固定安裝有與所述水平螺桿螺紋配合的螺桿套，所述水平螺桿的一端延伸至所述移動底座的外側且固定連接有螺桿轉動手柄。

6、作為優選的技術方案，所述安裝立架包括兩個相對設置的三角架，兩所述三角架的底端分別固定安裝于所述水平滑座上，兩所述三角架的上下兩端分別固定連接有安裝橫梁。

7、作為優選的技術方案，所述垂直滑軌設置為兩條且對應固定于兩所述三角架的側面。

8、作為對上述技術方案的改進，所述滑座升降裝置包括與所述垂直滑軌平行設置的垂直螺桿，所述垂直螺桿與所述垂直滑座螺紋配合，所述垂直螺桿的兩端分別與兩所述安裝橫梁轉動裝配，所述垂直螺桿的上端貫穿上部的所述安裝橫梁后傳動連接有手動減速機，且所述手動減速機固定安裝于上部的所述安裝橫梁的頂端。

9、由于采用了上述技術方案，窺視窗鉛玻璃安裝裝置，包括移動底座，所述移動底座頂端固定安裝有水平滑軌，與所述水平滑軌滑動裝配有水平滑座，所述水平滑座與所述移動底座之間設有滑座平移裝置，所述水平滑座上支撐固定有安裝立架，所述安裝立架上固定安裝有豎向布置的垂直滑軌，與所述垂直滑軌滑動裝配有垂直滑座，所述垂直滑座與所述安裝立架之間設有滑座升降裝置，所述垂直滑座的外側固定安裝有用于與窺視窗鉛玻璃配合的鉛玻璃固定面板；本實用新型具有以下有益效果：將整個裝置移至安裝區域后先調平找正，然后借助叉車運輸窺視窗鉛玻璃并將其固定到鉛玻璃固定面板上；在安裝過程中，通過滑座平移裝置、水平滑座與水平滑軌的配合，實現窺視窗鉛玻璃水平位置的安裝調整，通過滑座升降裝置、垂直滑座與垂直滑軌的配合，實現窺視窗鉛玻璃高度位置的安裝調整，直至窺視窗鉛玻璃安裝完成，在整個安裝過程中窺視窗鉛玻璃固定性好，大幅度降低了其因磕碰受損的幾率；通過移動底座可以方便地將整個裝置轉移至下一安裝位置時，操作簡單，使用省力，降低了人員勞動強度，且有助于提高安裝效率。

技術特征：

1.窺視窗鉛玻璃安裝裝置，包括移動底座，其特征在于：所述移動底座頂端固定安裝有水平滑軌，與所述水平滑軌滑動裝配有水平滑座，所述水平滑座與所述移動底座之間設有滑座平移裝置，所述水平滑座上支撐固定有安裝立架，所述安裝立架上固定安裝有豎向布置的垂直滑軌，與所述垂直滑軌滑動裝配有垂直滑座，所述垂直滑座與所述安裝立架之間設有滑座升降裝置，所述垂直滑座的外側固定安裝有用于與窺視窗鉛玻璃配合的鉛玻璃固定面板。

2.如權利要求1所述的窺視窗鉛玻璃安裝裝置，其特征在于：所述移動底座包括底座框架，所述底座框架的底端布置安裝有框架支腿，各所述框架支腿的底端分別對應安裝有移動小坦克，所述底座框架的頂端布置安裝有底座吊耳。

3.如權利要求1所述的窺視窗鉛玻璃安裝裝置，其特征在于：所述水平滑座包括滑座平臺，所述滑座平臺的底端布置安裝有用于與所述水平滑軌套裝配合的滑軌裝配套。

4.如權利要求1所述的窺視窗鉛玻璃安裝裝置，其特征在于：所述滑座平移裝置包括與所述水平滑軌平行設置的水平螺桿，所述水平螺桿轉動支撐于所述移動底座上，所述水平滑座底端固定安裝有與所述水平螺桿螺紋配合的螺桿套，所述水平螺桿的一端延伸至所述移動底座的外側且固定連接有螺桿轉動手柄。

5.如權利要求1所述的窺視窗鉛玻璃安裝裝置，其特征在于：所述安裝立架包括兩個相對設置的三角架，兩所述三角架的底端分別固定安裝于所述水平滑座上，兩所述三角架的上下兩端分別固定連接有安裝橫梁。

6.如權利要求5所述的窺視窗鉛玻璃安裝裝置，其特征在于：所述垂直滑軌設置為兩條且對應固定于兩所述三角架的側面。

7.如權利要求6所述的窺視窗鉛玻璃安裝裝置，其特征在于：所述滑座升降裝置包括與所述垂直滑軌平行設置的垂直螺桿，所述垂直螺桿與所述垂直滑座螺紋配合，所述垂直螺桿的兩端分別與兩所述安裝橫梁轉動裝配，所述垂直螺桿的上端貫穿上部的所述安裝橫梁后傳動連接有手動減速機，且所述手動減速機固定安裝于上部的所述安裝橫梁的頂端。

技術總結
本技術公開了一種窺視窗鉛玻璃安裝裝置，包括移動底座、水平滑軌、水平滑座和滑座平移裝置，水平滑座上支撐固定有安裝立架，安裝立架上固定安裝有垂直滑軌、垂直滑座和滑座升降裝置，垂直滑座的外側固定安裝鉛玻璃固定面板；通過滑座平移裝置、水平滑座與水平滑軌的配合，實現窺視窗鉛玻璃水平位置的安裝調整，通過滑座升降裝置、垂直滑座與垂直滑軌的配合，實現窺視窗鉛玻璃高度位置的安裝調整，直至窺視窗鉛玻璃安裝完成，在整個安裝過程中窺視窗鉛玻璃固定性好，大幅度降低了其因磕碰受損的幾率；通過移動底座可以方便地將整個裝置轉移至下一安裝位置時，操作簡單，使用省力，降低了人員勞動強度，且有助于提高安裝效率。

技術研發人員：郭祥宏,高峰,黨超,宋鋒,趙樂超,趙雁成,王鵬,刁華,張旭
受保護的技術使用者：中國電建集團核電工程有限公司
技術研發日：20240628
技術公布日：2025/4/28
