本技術涉及薄壁氧化鋁陶瓷夾具，具體地說，涉及一種薄壁氧化鋁陶瓷生產用夾具。

背景技術：

1、隨著現代工業技術的不斷發展，氧化鋁陶瓷以其高硬度、高耐磨性、高耐腐蝕性以及良好的絕緣性和導熱性等特性，在航空航天、電子通訊、醫療器械等眾多領域得到了廣泛應用，然而，氧化鋁陶瓷材料的硬脆特性使其在加工過程中容易出現破裂、崩邊等問題，特別是在加工薄壁氧化鋁陶瓷結構件時，為了避免出現破裂等情況，通常會使用對應的專用類型的夾具進行夾持操作。

2、但是多數的薄壁氧化鋁陶瓷生產用夾具在使用時，其上的夾持頭的朝向是恒定的，一般只能呈水平狀或者豎直狀設置，雖然能夠完成夾持操作，但是只能沿著對應的平面上進行夾持，存在不能調節角度、實現更換方位進行夾持的缺陷，影響夾持和使用效果，給使用者帶來不便。鑒于此，我們提出了一種薄壁氧化鋁陶瓷生產用夾具。

技術實現思路

1、本實用新型的目的在于提供一種薄壁氧化鋁陶瓷生產用夾具，以解決上述背景技術中提出的缺陷。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種薄壁氧化鋁陶瓷生產用夾具，包括底板，所述底板上設置有左右兩個相互對稱的夾持組件，所述夾持組件包括固定安裝在所述底板上的氣缸，所述氣缸的伸縮軸末端設置有呈豎直狀設置的豎直板，所述豎直板上轉動連接有轉軸，所述轉軸上固定安裝有從動齒輪，所述轉軸的末端固定安裝有夾持凸塊，所述夾持凸塊上設置有夾持槽，所述豎直板上固定安裝有伺服電機，所述伺服電機的輸出軸末端固定安裝有主動齒輪，所述主動齒輪與所述從動齒輪之間相互嚙合。

4、優選的，所述底板的底面上固定安裝有多個呈矩陣式排列的支撐腿，所述支撐腿用于支撐操作。

5、優選的，所述底板的上表面上設置有沿著所述底板長度方向設置的滑槽，所述豎直板的底端固定安裝有滑塊，所述滑塊位于所述滑槽內并與所述滑槽之間滑動連接。

6、優選的，所述滑塊和所述滑槽的截面均呈t字形，所述滑塊的尺寸與所述滑槽的尺寸相適配。

7、優選的，所述夾持槽的截面呈等腰梯形狀，用于對不同尺寸的薄壁氧化鋁陶瓷進行夾持操作。

8、優選的，所述氣缸的伸縮軸末端固定安裝有矩形板，所述豎直板固定安裝在所述矩形板的側面上。

9、優選的，所述夾持槽的槽壁上設置有橡膠墊，所述橡膠墊用于保護操作。

10、優選的，兩個所述夾持凸塊位于兩個所述豎直板之間，用于同時對薄壁氧化鋁陶瓷進行夾持操作。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型通過設置的夾持組件，保證在使用時，能夠利用氣缸工作，帶動夾持凸塊移動，實現對薄壁氧化鋁陶瓷進行夾持操作，另外通過設置的伺服電機，能夠利用伺服電機工作，帶動夾持凸塊轉動，實現調整夾持凸塊的角度，方便使用，達到角度能夠調節、方便進行夾持的效果。

13、2、本實用新型通過設置的截面呈等腰梯形狀的夾持槽，能夠實現對不同尺寸大小的薄壁氧化鋁陶瓷進行夾持操作，另外，通過設置的橡膠墊，能夠避免夾持凸塊直接夾持在薄壁氧化鋁陶瓷上出現將薄壁氧化鋁陶瓷給夾裂的情況。

技術特征：

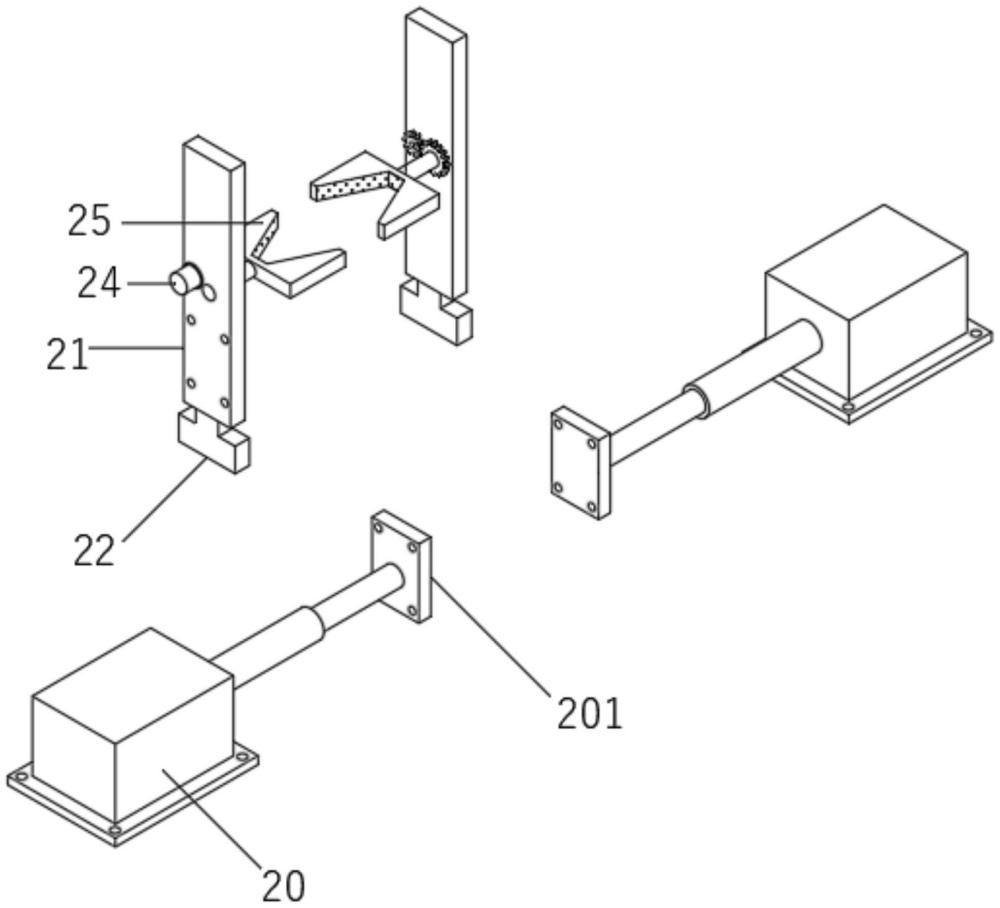

1.一種薄壁氧化鋁陶瓷生產用夾具，包括底板(1)，其特征在于：所述底板(1)上設置有左右兩個相互對稱的夾持組件(2)，所述夾持組件(2)包括固定安裝在所述底板(1)上的氣缸(20)，所述氣缸(20)的伸縮軸末端設置有呈豎直狀設置的豎直板(21)，所述豎直板(21)上轉動連接有轉軸(23)，所述轉軸(23)上固定安裝有從動齒輪(231)，所述轉軸(23)的末端固定安裝有夾持凸塊(25)，所述夾持凸塊(25)上設置有夾持槽(251)，所述豎直板(21)上固定安裝有伺服電機(24)，所述伺服電機(24)的輸出軸末端固定安裝有主動齒輪(241)，所述主動齒輪(241)與所述從動齒輪(231)之間相互嚙合。

2.根據權利要求1所述的薄壁氧化鋁陶瓷生產用夾具，其特征在于：所述底板(1)的底面上固定安裝有多個呈矩陣式排列的支撐腿(11)，所述支撐腿(11)用于支撐操作。

3.根據權利要求1所述的薄壁氧化鋁陶瓷生產用夾具，其特征在于：所述底板(1)的上表面上設置有沿著所述底板(1)長度方向設置的滑槽(10)，所述豎直板(21)的底端固定安裝有滑塊(22)，所述滑塊(22)位于所述滑槽(10)內并與所述滑槽(10)之間滑動連接。

4.根據權利要求3所述的薄壁氧化鋁陶瓷生產用夾具，其特征在于：所述滑塊(22)和所述滑槽(10)的截面均呈t字形，所述滑塊(22)的尺寸與所述滑槽(10)的尺寸相適配。

5.根據權利要求1所述的薄壁氧化鋁陶瓷生產用夾具，其特征在于：所述夾持槽(251)的截面呈等腰梯形狀，用于對不同尺寸的薄壁氧化鋁陶瓷進行夾持操作。

6.根據權利要求1所述的薄壁氧化鋁陶瓷生產用夾具，其特征在于：所述氣缸(20)的伸縮軸末端固定安裝有矩形板(201)，所述豎直板(21)固定安裝在所述矩形板(201)的側面上。

7.根據權利要求1所述的薄壁氧化鋁陶瓷生產用夾具，其特征在于：所述夾持槽(251)的槽壁上設置有橡膠墊(26)，所述橡膠墊(26)用于保護操作。

8.根據權利要求1所述的薄壁氧化鋁陶瓷生產用夾具，其特征在于：兩個所述夾持凸塊(25)位于兩個所述豎直板(21)之間，用于同時對薄壁氧化鋁陶瓷進行夾持操作。

技術總結
本技術涉及薄壁氧化鋁陶瓷夾具技術領域，具體地說，涉及一種薄壁氧化鋁陶瓷生產用夾具，包括底板，底板上設置有左右兩個相互對稱的夾持組件，夾持組件包括固定安裝在底板上的氣缸，氣缸的伸縮軸末端設置有呈豎直狀設置的豎直板，豎直板上轉動連接有轉軸，轉軸上固定安裝有從動齒輪，轉軸的末端固定安裝有夾持凸塊，夾持凸塊上設置有夾持槽，豎直板上固定安裝有伺服電機，伺服電機的輸出軸末端固定安裝有主動齒輪，主動齒輪與從動齒輪之間相互嚙合，夾持槽的槽壁上設置有橡膠墊。本技術便于調整角度進行夾持操作，操作簡單，方便使用。

技術研發人員：黃文放,黃平穩,于惠
受保護的技術使用者：濟源市恒興陶瓷有限公司
技術研發日：20240710
技術公布日：2025/4/28
