本技術涉及一種大跨度玻璃幕墻的隱藏式通風結構，屬于玻璃幕墻。

背景技術：

1、隨著城市化進程的發展進步，現代建筑業的快速成長，公共建筑對大跨度幕墻的需求不斷增加，但傳統大跨度幕墻的外觀設計較為單一，主要采用大面積的玻璃，并缺乏獨特的形式和風格；同時通風和排煙系統一般采用在外立面上設置通風百葉的方案，對其外觀和視覺效果影響較大。因此，如何通過先進的幕墻技術來同時滿足遮陽、通風、節能等功能成為亟待解決的問題。

技術實現思路

1、本實用新型目的是為了克服現有技術的不足而提供一種大跨度玻璃幕墻的隱藏式通風結構。

2、為達到上述目的，本實用新型采用的技術方案是：一種大跨度玻璃幕墻的隱藏式通風結構，包含幕墻立柱、幕墻橫梁、鋁合金附框和幕墻玻璃；所述幕墻立柱和幕墻橫梁連接固定，所述幕墻玻璃通過鋁合金附框安裝固定在幕墻立柱的一側，所述幕墻立柱的另一側設置有通風組件，所述通風組件用于供室內外的空氣流通，通風組件的外端與幕墻玻璃的外端平齊，且通風組件與幕墻玻璃的連接處設置有耐候密封膠；所述幕墻玻璃的室外側設置有穿孔鋁板，所述穿孔鋁板用于供其兩側的空氣流通。

3、優選的，所述通風組件設置為內開啟窗結構，其包括鋁合金開啟框和鋁合金開啟扇；所述鋁合金開啟框連接固定在幕墻立柱上，所述鋁合金開啟扇安裝在鋁合金開啟框上，并與鋁合金開啟框配合；所述鋁合金開啟框和鋁合金開啟扇的外端均與幕墻玻璃的外端平齊；所述耐候密封膠打在鋁合金開啟框與幕墻玻璃之間。

4、優選的，所述幕墻橫梁上設置有設置有下懸內開窗五金件，所述下懸內開窗五金件用于供鋁合金開啟扇打開或關閉。

5、優選的，所述通風組件設置為鋁合金百葉結構，其包括鋁合金百葉框和百葉片，所述百葉片安裝在鋁合金百葉框內，所述鋁合金百葉框連接固定在幕墻立柱上，鋁合金百葉框的外端與幕墻玻璃的外端平齊，所述耐候密封膠打在鋁合金百葉框與幕墻玻璃之間。

6、優選的，所述鋁合金百葉框的內側設置有不銹鋼防蟲網，所述不銹鋼防蟲網通過鉚釘固定在鋁合金百葉框上。

7、由于上述技術方案的運用，本實用新型與現有技術相比具有下列優點：

8、本實用新型方案的一種大跨度玻璃幕墻的隱藏式通風結構，通過設置穿孔鋁板和通風組件，在幕墻的內外兩側均形成通風口，幕墻外側為自然通風，幕墻內側為機械通風，通過自然通風和機械通風結合的方式，引入新鮮空氣并實現空氣循環，改善室內空氣質量，同時，位于外側的穿孔鋁板也可以兼顧遮陽與采光的功能，以達到節能的要求。

技術特征：

1.一種大跨度玻璃幕墻的隱藏式通風結構，其特征在于：包含幕墻立柱(1)、幕墻橫梁(2)、鋁合金附框(3)和幕墻玻璃(4)；所述幕墻立柱(1)和幕墻橫梁(2)連接固定，所述幕墻玻璃(4)通過鋁合金附框(3)安裝固定在幕墻立柱(1)的一側，所述幕墻立柱(1)的另一側設置有通風組件，所述通風組件用于供室內外的空氣流通，通風組件的外端與幕墻玻璃(4)的外端平齊，且通風組件與幕墻玻璃(4)的連接處設置有耐候密封膠(5)；所述幕墻玻璃(4)的室外側設置有穿孔鋁板(6)，所述穿孔鋁板(6)用于供其兩側的空氣流通。

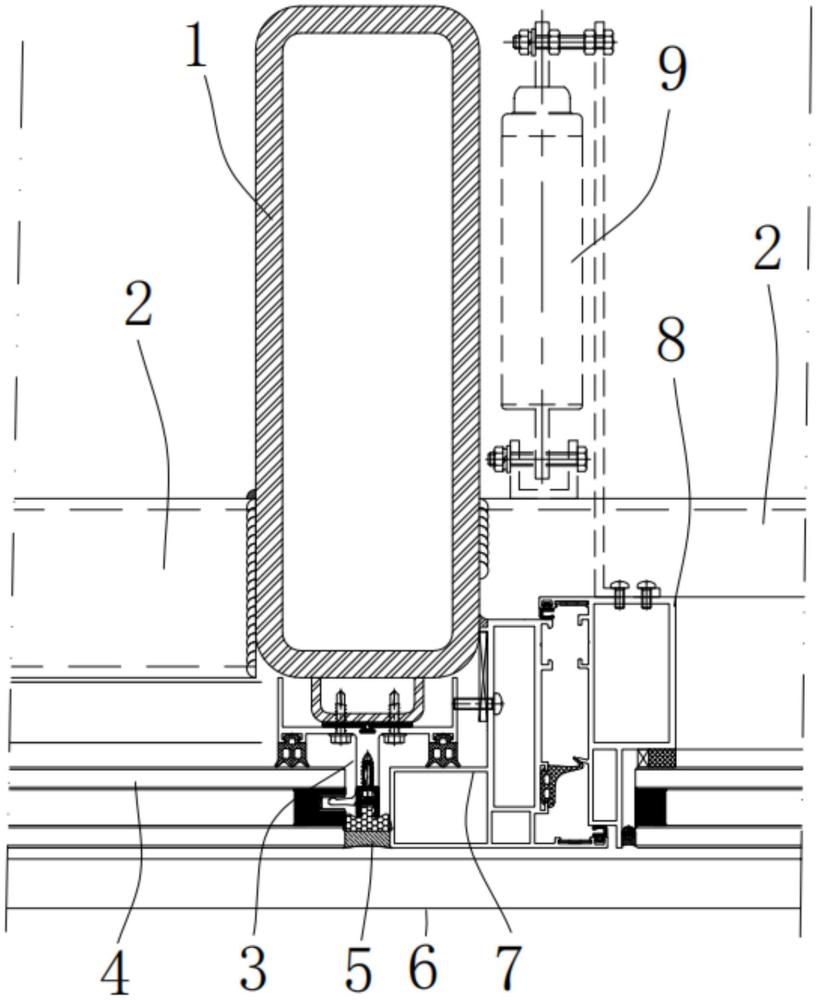

2.根據權利要求1所述的一種大跨度玻璃幕墻的隱藏式通風結構，其特征在于：所述通風組件設置為內開啟窗結構，其包括鋁合金開啟框(7)和鋁合金開啟扇(8)；所述鋁合金開啟框(7)連接固定在幕墻立柱(1)上，所述鋁合金開啟扇(8)安裝在鋁合金開啟框(7)上，并與鋁合金開啟框(7)配合；所述鋁合金開啟框(7)和鋁合金開啟扇(8)的外端均與幕墻玻璃(4)的外端平齊；所述耐候密封膠(5)打在鋁合金開啟框(7)與幕墻玻璃(4)之間。

3.根據權利要求2所述的一種大跨度玻璃幕墻的隱藏式通風結構，其特征在于：所述幕墻橫梁(2)上設置有設置有下懸內開窗五金件(9)，所述下懸內開窗五金件(9)用于供鋁合金開啟扇(8)打開或關閉。

4.根據權利要求1所述的一種大跨度玻璃幕墻的隱藏式通風結構，其特征在于：所述通風組件設置為鋁合金百葉結構，其包括鋁合金百葉框(10)和百葉片(11)，所述百葉片(11)安裝在鋁合金百葉框(10)內，所述鋁合金百葉框(10)連接固定在幕墻立柱(1)上，鋁合金百葉框(10)的外端與幕墻玻璃(4)的外端平齊，所述耐候密封膠(5)打在鋁合金百葉框(10)與幕墻玻璃(4)之間。

5.根據權利要求4所述的一種大跨度玻璃幕墻的隱藏式通風結構，其特征在于：所述鋁合金百葉框(10)的內側設置有不銹鋼防蟲網(12)，所述不銹鋼防蟲網(12)通過鉚釘固定在鋁合金百葉框(10)上。

技術總結
本技術公開了一種大跨度玻璃幕墻的隱藏式通風結構，涉及玻璃幕墻技術領域，包含幕墻立柱、幕墻橫梁、鋁合金附框和幕墻玻璃；幕墻立柱和幕墻橫梁連接固定，幕墻玻璃通過鋁合金附框安裝固定在幕墻立柱的一側，幕墻立柱的另一側設置有通風組件，通風組件用于供室內外的空氣流通，通風組件的外端與幕墻玻璃的外端平齊，且通風組件與幕墻玻璃的連接處設置有耐候密封膠；本方案通過設置穿孔鋁板和通風組件，在幕墻的內外兩側均形成通風口，幕墻外側為自然通風，幕墻內側為機械通風，通過自然通風和機械通風結合的方式，引入新鮮空氣并實現空氣循環，改善室內空氣質量，同時，位于外側的穿孔鋁板也可以兼顧遮陽與采光的功能，以達到節能的要求。

技術研發人員：施志勇,徐璐璐,徐小健,周良君,張榮,李晨,王榮喜,章偵察
受保護的技術使用者：蘇州金螳螂幕墻有限公司
技術研發日：20240712
技術公布日：2025/4/28
