本技術涉及天花板，尤其涉及一種防脫落的鋁板裝飾天花板。

背景技術：

1、天花板是一座建筑物室內頂部表面的地方。在室內設計中，天花板可以寫畫、油漆美化室內環境，及安裝吊燈、光管、吊扇、開天窗、裝空調，改變室內照明及空氣流通的效用。在現代裝飾行業中天花板的發展十分顯著，它除了要起到遮掩梁柱、管線，隔熱、隔音等作用，隨著人們審美觀的增強和行業的發展，對室內天花板的美觀感受和檔次也提出了更高的要求，在滿足家居環境的要求外，更要創造出和諧、美觀的裝飾效果。鋁天花板現在日常生活中應用非常普遍。

2、但是現有的鋁天花板安裝方式，常采用鋁板折邊及安裝角碼，采用自攻螺絲固定，明縫采用耐候膠處理，導致拼接安裝麻煩，從而降低安裝的效率。

技術實現思路

1、本實用新型的目的是解決現有技術中存在拼接安裝麻煩，從而降低安裝效率的問題，而提出的一種防脫落的鋁板裝飾天花板。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種防脫落的鋁板裝飾天花板，包括第一鋁天花板和第二鋁天花板，所述第一鋁天花板與第二鋁天花板的頂部四角處均安裝有吊桿，所述第一鋁天花板與第二鋁天花板內設置有兩個通風板，所述第一鋁天花板與第二鋁天花板上設置有兩個拆裝機構，所述第一鋁天花板的兩側開設有兩個卡槽，所述第二鋁天花板的兩側固定連接有兩個卡塊，兩個所述卡塊的兩側開設有四個限位槽，兩個所述卡槽的內側開設有四個第一滑槽，四個所述第一滑槽內固定連接有四個第一復位彈簧，四個所述第一滑槽的內側滑動連接有四個第一滑塊，四個所述第一滑塊的一側與四個第一復位彈簧固定連接，四個所述第一滑塊的另一側固定連接有四個限位塊，四個所述第一滑槽的內側開設有四個貫穿槽，四個所述第一滑塊的底部固定連接有四個拉塊，四個所述拉塊活動貫穿于四個貫穿槽。

3、優選的，所述第一鋁天花板與第二鋁天花板的底部開設有兩個固定槽，兩個所述固定槽的內側開設有兩個通槽，兩個所述通風板設置于兩個固定槽內。

4、優選的，兩個所述拆裝機構包括若干個第二滑槽，若干個所述第二滑槽開設于兩個固定槽內，若干個所述第二滑槽內固定連接有若干個第二復位彈簧。

5、優選的，若干個所述第二滑槽內滑動連接有若干個第二滑塊，若干個所述第二滑塊的頂部與若干個第二復位彈簧固定連接。

6、優選的，若干個所述第二滑塊的底部固定連接有抵板，若干個所述抵板與兩個通風板相抵觸，所述第一鋁天花板與第二鋁天花板的底部開設有四個安裝槽，四個所述安裝槽內活動安裝有四個限位板，四個所述限位板與兩個通風板相抵觸。

7、優選的，其中一個所述卡塊位于其中一個卡槽內，兩個所述卡塊與兩個卡槽相匹配。

8、優選的，其中兩個所述限位塊位于其中兩個限位槽內，四個所述限位塊與四個限位槽相匹配。

9、與現有技術相比，本實用新型的優點和積極效果在于，

10、1、本實用新型中，通過將第二鋁天花板上的卡塊插入第一鋁天花板上的卡槽內，使第一鋁天花板和第二鋁天花板之間初步卡裝在一起，同時卡塊插入卡槽時，兩個限位塊受力，使兩個限位塊帶動兩個第一滑塊相互遠離，此時兩個第一復位彈簧受到擠壓開始收縮，當卡塊插入目標位置后，在兩個第一復位彈簧的彈力作用下，帶動兩個限位塊擠入其中兩個限位槽內，從而對卡塊進行限位，提高了安裝后的穩固性，防止第一鋁天花板和第二鋁天花板之間發生脫落的情況。

11、2、本實用新型中，通過設置有兩個拆裝機構，將限位板轉動至安裝槽內，使得在第二復位彈簧的彈力作用下，抵板帶動通風板彈出固定槽，從而便于對通風板進行拆卸，方便后續的清理和更換，當對通風板進行安裝時，將通風板插入固定槽內，并對通風板進行按壓，使抵板帶動第二滑塊向第二滑槽內部滑動，同時第二復位彈簧受到擠壓開始收縮，接著轉動限位板對通風板進行限位即可。

技術特征：

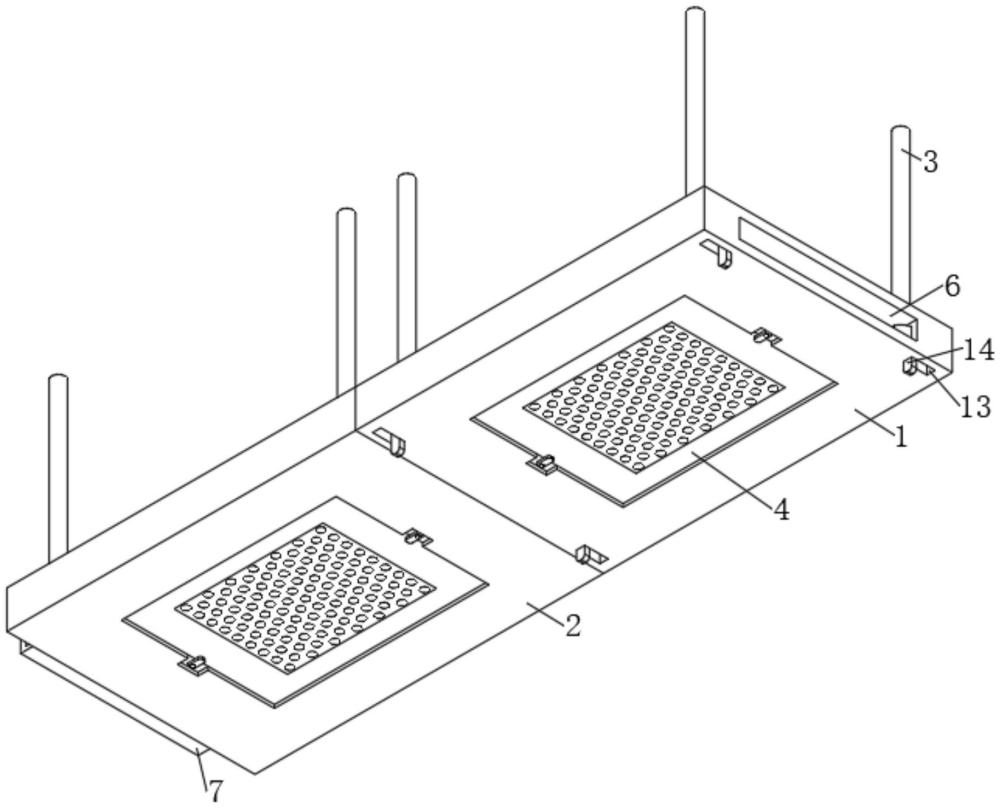

1.一種防脫落的鋁板裝飾天花板，包括第一鋁天花板（1）和第二鋁天花板（2），其特征在于：所述第一鋁天花板（1）與第二鋁天花板（2）的頂部四角處均安裝有吊桿（3），所述第一鋁天花板（1）與第二鋁天花板（2）內設置有兩個通風板（4），所述第一鋁天花板（1）與第二鋁天花板（2）上設置有兩個拆裝機構（5），所述第一鋁天花板（1）的兩側開設有兩個卡槽（6），所述第二鋁天花板（2）的兩側固定連接有兩個卡塊（7），兩個所述卡塊（7）的兩側開設有四個限位槽（8），兩個所述卡槽（6）的內側開設有四個第一滑槽（9），四個所述第一滑槽（9）內固定連接有四個第一復位彈簧（10），四個所述第一滑槽（9）的內側滑動連接有四個第一滑塊（11），四個所述第一滑塊（11）的一側與四個第一復位彈簧（10）固定連接，四個所述第一滑塊（11）的另一側固定連接有四個限位塊（12），四個所述第一滑槽（9）的內側開設有四個貫穿槽（13），四個所述第一滑塊（11）的底部固定連接有四個拉塊（14），四個所述拉塊（14）活動貫穿于四個貫穿槽（13）。

2.根據權利要求1所述的一種防脫落的鋁板裝飾天花板，其特征在于：所述第一鋁天花板（1）與第二鋁天花板（2）的底部開設有兩個固定槽（15），兩個所述固定槽（15）的內側開設有兩個通槽（16），兩個所述通風板（4）設置于兩個固定槽（15）內。

3.根據權利要求2所述的一種防脫落的鋁板裝飾天花板，其特征在于：兩個所述拆裝機構（5）包括若干個第二滑槽（501），若干個所述第二滑槽（501）開設于兩個固定槽（15）內，若干個所述第二滑槽（501）內固定連接有若干個第二復位彈簧（502）。

4.根據權利要求3所述的一種防脫落的鋁板裝飾天花板，其特征在于：若干個所述第二滑槽（501）內滑動連接有若干個第二滑塊（503），若干個所述第二滑塊（503）的頂部與若干個第二復位彈簧（502）固定連接。

5.根據權利要求4?所述的一種防脫落的鋁板裝飾天花板，其特征在于：若干個所述第二滑塊（503）的底部固定連接有抵板（504），若干個所述抵板（504）與兩個通風板（4）相抵觸，所述第一鋁天花板（1）與第二鋁天花板（2）的底部開設有四個安裝槽（505），四個所述安裝槽（505）內活動安裝有四個限位板（506），四個所述限位板（506）與兩個通風板（4）相抵觸。

6.根據權利要求1所述的一種防脫落的鋁板裝飾天花板，其特征在于：其中一個所述卡塊（7）位于其中一個卡槽（6）內，兩個所述卡塊（7）與兩個卡槽（6）相匹配。

7.根據權利要求1所述的一種防脫落的鋁板裝飾天花板，其特征在于：其中兩個所述限位塊（12）位于其中兩個限位槽（8）內，四個所述限位塊（12）與四個限位槽（8）相匹配。

技術總結
本技術提供一種防脫落的鋁板裝飾天花板，涉及天花板技術領域，包括第一鋁天花板和第二鋁天花板，所述第一鋁天花板與第二鋁天花板的頂部四角處均安裝有吊桿，所述第一鋁天花板與第二鋁天花板內設置有兩個通風板。本技術中，將第二鋁天花板上的卡塊插入第一鋁天花板上的卡槽內，使第一鋁天花板和第二鋁天花板之間初步卡裝在一起，同時卡塊插入卡槽時，兩個限位塊受力，使兩個限位塊帶動兩個第一滑塊相互遠離，此時兩個第一復位彈簧受到擠壓開始收縮，當卡塊插入目標位置后，在兩個第一復位彈簧的彈力作用下，帶動兩個限位塊擠入其中兩個限位槽內，從而對卡塊進行限位，防止第一鋁天花板和第二鋁天花板之間發生脫落的情況。

技術研發人員：王守瑞,張付剛,周惠
受保護的技術使用者：山東金杰利材料科技有限公司
技術研發日：20240712
技術公布日：2025/4/28
