本技術涉及阻尼器，尤其涉及一種懸吊式調諧質量阻尼器。

背景技術：

1、調諧質量阻尼器是一種吸能的裝置，它由質量塊、彈簧與阻尼系統組成，通過將調諧質量阻尼器的振動頻率調至主結構頻率附近，可以改變結構共振特性達到減振的作用。

2、經檢索，公開號為cn206681188u的中國專利，公開了一種懸吊式調諧質量阻尼器，包括懸吊管和阻尼器體，懸吊管的上端鉸接在建筑主體結構上，使該調諧質量碰撞阻尼器與傳統單一耗能原理的減振阻尼器相比有更大的優勢。然而仍存在以下缺陷然而其長時間使用后緩沖材料層的緩沖效果會大大降低，然而其緩沖材料層不便于拆卸，從而大大降低的更換效率。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種懸吊式調諧質量阻尼器。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種懸吊式調諧質量阻尼器，包括安裝在建筑主體結構上的限位套和通過吊懸管安裝在建筑主體結構上的阻尼器本體，所述阻尼器本體位于限位套內，所述限位套的圓周內壁設有多個緩沖材料層，多個所述緩沖材料層上下對稱呈圓形分布，多個所述緩沖材料層的一側均開設有槽口，所述限位套的圓周內壁固定連接有呈圓形的卡架，所述卡架與槽口卡接，所述限位套的圓周內壁固定連接有多個導向桿，多個所述導向桿均勻對稱分布在緩沖材料層的頂部和底部，相鄰的多個所述導向桿的外側滑動連接有對緩沖材料層進行夾持的壓板，多個所述導向桿的一側均設有對壓板進行固定的限位組件。

4、作為本實用新型再進一步的方案，所述限位組件包括多個開放式的第二插槽，多個所述第二插槽分別開設在多個導向桿的一側靠近底部的位置，多個所述第二插槽內均插接有插桿，所述壓板的一側固定連接有多個固定塊，多個所述插桿分別穿過多個固定塊，多個所述插桿的一側均開設有開放式的轉孔，轉孔內轉動連接有連接軸，連接軸的一端固定連接有呈豎直狀態對插桿進行抵擋的凸塊，所述凸塊的長度小于等于插桿的長度，所述插桿的外側固定連接有對插桿進行限位的擋環。

5、作為本實用新型再進一步的方案，所述連接軸的圓周外壁套接有扭簧，且扭簧的兩端分別與連接軸和插桿相固定。

6、作為本實用新型再進一步的方案，多個所述導向桿的一側靠近頂部的位置均開設有開放式的第一插槽，且插桿與第一插槽可插接，使壓板移動后得到固定。

7、作為本實用新型再進一步的方案，所述壓板的一側固定連接有多個限位桿，多個所述緩沖材料層遠離槽口的一側均開設有兩個凹槽，且限位桿與凹槽插接。

8、作為本實用新型再進一步的方案，所述卡架的頂部和底部均設有斜面。

9、作為本實用新型再進一步的方案，所述緩沖材料層采用橡膠。

10、本實用新型的有益效果為：

11、1.通過壓板對緩沖材料層進行夾持的設置，將緩沖材料層以可拆卸的方式安裝在限位套內部，當需要更換時使壓板不再對緩沖材料層進行夾持，此時便可以對緩沖材料層進行拆卸，提高了緩沖材料層拆卸的效率。

12、2.通過限位桿和凹槽的設置，在壓板對緩沖材料層進行夾持時，限位桿會插入到凹槽內，從而對緩沖材料層進行定位安裝，提高了緩沖材料層安裝的穩定性。

技術特征：

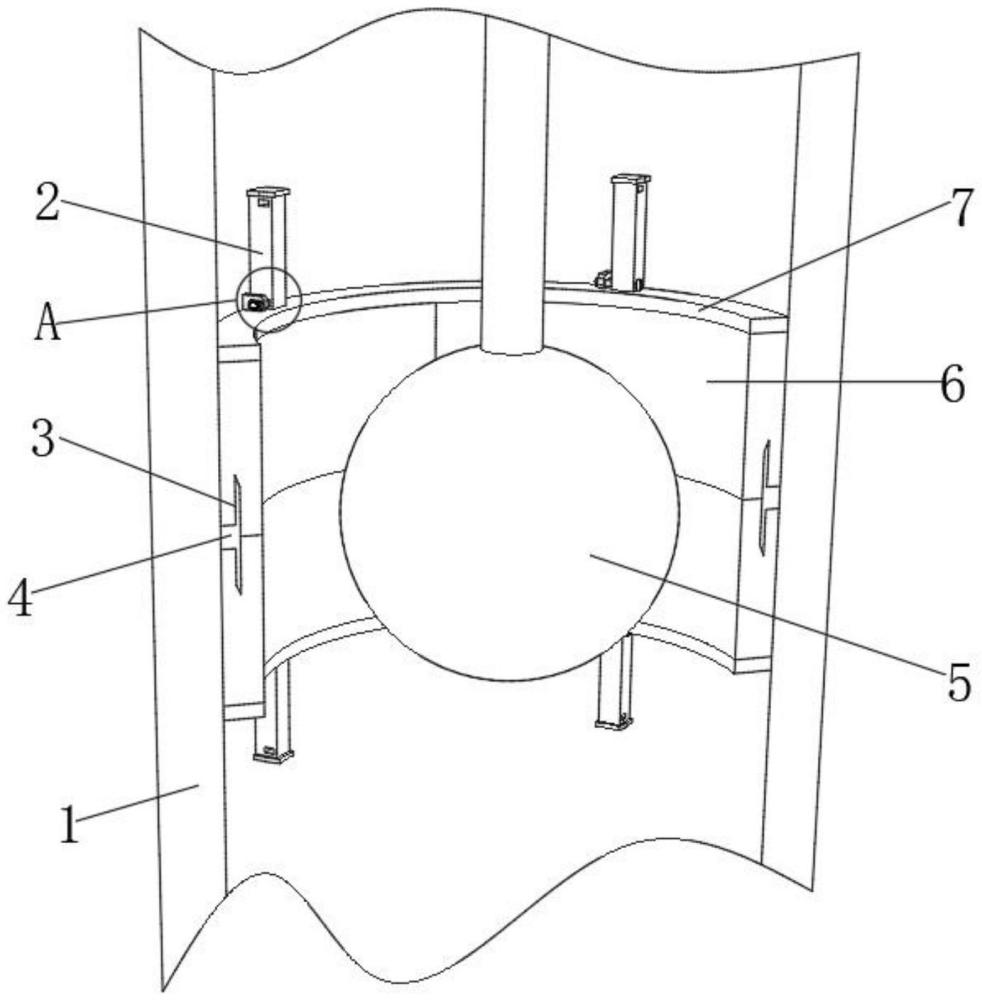

1.一種懸吊式調諧質量阻尼器，包括安裝在建筑主體結構上的限位套(1)和通過吊懸管安裝在建筑主體結構上的阻尼器本體(5)，其特征在于，所述阻尼器本體(5)位于限位套(1)內，所述限位套(1)的圓周內壁設有多個緩沖材料層(6)，多個所述緩沖材料層(6)上下對稱呈圓形分布，多個所述緩沖材料層(6)的一側均開設有槽口(3)，所述限位套(1)的圓周內壁固定連接有呈圓形的卡架(4)，所述卡架(4)與槽口(3)卡接，所述限位套(1)的圓周內壁固定連接有多個導向桿(2)，多個所述導向桿(2)均勻對稱分布在緩沖材料層(6)的頂部和底部，相鄰的多個所述導向桿(2)的外側滑動連接有對緩沖材料層(6)進行夾持的壓板(7)，多個所述導向桿(2)的一側均設有對壓板(7)進行固定的限位組件。

2.根據權利要求1所述的一種懸吊式調諧質量阻尼器，其特征在于，所述限位組件包括多個開放式的第二插槽(14)，多個所述第二插槽(14)分別開設在多個導向桿(2)的一側靠近底部的位置，多個所述第二插槽(14)內均插接有插桿(12)，所述壓板(7)的一側固定連接有多個固定塊(9)，多個所述插桿(12)分別穿過多個固定塊(9)，多個所述插桿(12)的一側均開設有開放式的轉孔，轉孔內轉動連接有連接軸(11)，連接軸(11)的一端固定連接有呈豎直狀態對插桿(12)進行抵擋的凸塊(15)，所述凸塊(15)的長度小于等于插桿(12)的長度，所述插桿(12)的外側固定連接有對插桿(12)進行限位的擋環(10)。

3.根據權利要求2所述的一種懸吊式調諧質量阻尼器，其特征在于，所述連接軸(11)的圓周外壁套接有扭簧(8)，且扭簧(8)的兩端分別與連接軸(11)和插桿(12)相固定。

4.根據權利要求2所述的一種懸吊式調諧質量阻尼器，其特征在于，多個所述導向桿(2)的一側靠近頂部的位置均開設有開放式的第一插槽(13)，且插桿(12)與第一插槽(13)可插接，使壓板(7)移動后得到固定。

5.根據權利要求1所述的一種懸吊式調諧質量阻尼器，其特征在于，所述壓板(7)的一側固定連接有多個限位桿(16)，多個所述緩沖材料層(6)遠離槽口(3)的一側均開設有兩個凹槽(17)，且限位桿(16)與凹槽(17)插接。

6.根據權利要求1所述的一種懸吊式調諧質量阻尼器，其特征在于，所述卡架(4)的頂部和底部均設有斜面(18)。

7.根據權利要求1所述的一種懸吊式調諧質量阻尼器，其特征在于，所述緩沖材料層(6)采用橡膠。

技術總結
本技術公開了一種懸吊式調諧質量阻尼器，包括安裝在建筑主體結構上的限位套和通過吊懸管安裝在建筑主體結構上的阻尼器本體，所述阻尼器本體位于限位套內，所述限位套的圓周內壁設有多個緩沖材料層，多個所述緩沖材料層上下對稱呈圓形分布，多個所述緩沖材料層的一側均開設有槽口，所述限位套的圓周內壁固定連接有呈圓形的卡架，所述卡架與槽口卡接，所述限位套的圓周內壁固定連接有多個導向桿，多個所述導向桿均勻對稱分布在緩沖材料層的頂部和底部。本技術不僅能夠方便對緩沖材料層進行拆卸，提高了緩沖材料層拆卸的效率，而且能夠對緩沖材料層進行定位安裝，提高了緩沖材料層安裝的穩定性。

技術研發人員：錢宏進,孫峰,趙錦龍
受保護的技術使用者：江蘇宏盛液壓機械有限公司
技術研發日：20240729
技術公布日：2025/4/28
