本技術涉及建筑施工，具體為一種用于建筑施工的砌筑結構。

背景技術：

1、砌體結構是用磚砌體、石砌體或砌塊砌體建造的結構，又稱磚石結構，由于砌體的抗壓強度較高而抗拉強度很低，因此，砌體結構構件主要承受軸心或小偏心壓力，而很少受拉或受彎，一般民用和工業建筑的墻體都可采用砌體結構，墻體砌筑結構作為一種傳統的建筑形式，雖然具有耐久性強、材料來源廣泛等優勢，但其抗剪力性能較差的問題一直是制約其廣泛應用的關鍵因素。

2、傳統的磚塊、砌塊等砌筑材料，在受到水平方向的剪力作用時，由于其內部結構的脆性和連接方式的局限性，往往難以有效抵抗剪力的破壞，因此我們需要提出一種用于建筑施工的砌筑結構。

技術實現思路

1、本實用新型的目的在于提供一種用于建筑施工的砌筑結構，旨在解決現有技術中磚塊、砌塊等砌筑材料，在受到水平方向的剪力作用時，由于其內部結構的脆性和連接方式的局限性，往往難以有效抵抗剪力的破壞的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種用于建筑施工的砌筑結構，包括若干組砌塊，所述砌塊的頂部固定連接有四組插柱，四組所述插柱呈兩兩對稱設置，所述砌塊的底部開設有四組插孔，所述插孔與插柱相適配，且所述插柱的頂端插接于插孔的內部，所述砌塊的一側側壁上固定連接有限位塊，所述砌塊遠離限位塊的一側開設有與限位塊相對應的限位槽，所述限位塊插接于限位槽的內部，所述砌塊與限位塊的內部插接有錨筋，若干組所述砌塊的兩側分別設置有功能層。

4、優選的，若干組所述砌塊的一側固定連接有鋼絲網，所述鋼絲網的一側涂覆有砂漿層，所述功能層設置于砂漿層遠離鋼絲網的一側。

5、優選的，所述功能層包括保溫層、隔音層和防水層，所述保溫層與砂漿層的一側連接。

6、優選的，所述保溫層的材質設置為硅酸鹽保溫材料制成，所述隔音層設置于保溫層遠離砂漿層的一側。

7、優選的，所述隔音層的材質設置為粘接有隔音氈的石膏板制成，所述防水層設置于隔音層遠離保溫層的一側。

8、優選的，所述防水層的材質設置為防水混凝土支撐，且所述保溫層和隔音層之間可通過粘合劑固定粘接。

9、優選的，所述砌塊與限位塊的內部均開設有相互對應的通孔，所述錨筋固定插接于通孔的內部。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型通過設置砌塊、插柱、插孔、限位塊、限位槽和錨筋的配合使用，砌塊之間通過插柱和插孔的緊密配合，形成了穩固的機械連接，這種連接方式有效減少了砌塊之間的相對位移，提高了整體結構的穩定性和承載能力，同時能夠確保在受到外力作用時，力能夠均勻分布到各個砌塊上，從而避免局部應力集中導致的破壞，限位塊和限位槽的設置進一步限制了砌塊的移動和轉動，特別是在水平方向和垂直方向上，這種限制作用有助于保持結構的幾何形狀和尺寸精度，防止因變形或位移導致的結構失效。

技術特征：

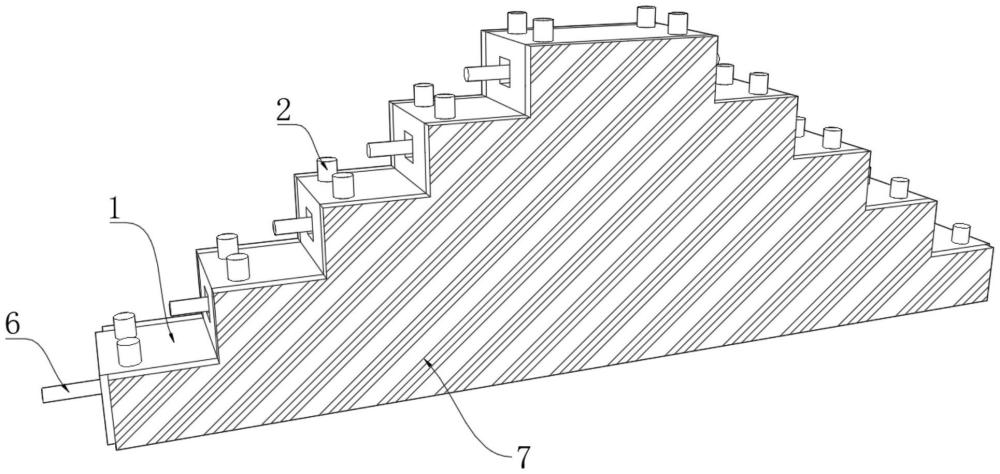

1.一種用于建筑施工的砌筑結構，包括若干組砌塊(1)，其特征在于：所述砌塊(1)的頂部固定連接有四組插柱(2)，四組所述插柱(2)呈兩兩對稱設置，所述砌塊(1)的底部開設有四組插孔(3)，所述插孔(3)與插柱(2)相適配，且所述插柱(2)的頂端插接于插孔(3)的內部，所述砌塊(1)的一側側壁上固定連接有限位塊(4)，所述砌塊(1)遠離限位塊(4)的一側開設有與限位塊(4)相對應的限位槽(5)，所述限位塊(4)插接于限位槽(5)的內部，所述砌塊(1)與限位塊(4)的內部插接有錨筋(6)，若干組所述砌塊(1)的兩側分別設置有功能層(7)。

2.根據權利要求1所述的一種用于建筑施工的砌筑結構，其特征在于：若干組所述砌塊(1)的一側固定連接有鋼絲網(8)，所述鋼絲網(8)的一側涂覆有砂漿層(9)，所述功能層(7)設置于砂漿層(9)遠離鋼絲網(8)的一側。

3.根據權利要求1所述的一種用于建筑施工的砌筑結構，其特征在于：所述功能層(7)包括保溫層(701)、隔音層(702)和防水層(703)，所述保溫層(701)與砂漿層(9)的一側連接。

4.根據權利要求3所述的一種用于建筑施工的砌筑結構，其特征在于：所述保溫層(701)的材質設置為硅酸鹽保溫材料制成，所述隔音層(702)設置于保溫層(701)遠離砂漿層(9)的一側。

5.根據權利要求4所述的一種用于建筑施工的砌筑結構，其特征在于：所述隔音層(702)的材質設置為粘接有隔音氈的石膏板制成，所述防水層(703)設置于隔音層(702)遠離保溫層(701)的一側。

6.根據權利要求5所述的一種用于建筑施工的砌筑結構，其特征在于：所述防水層(703)的材質設置為防水混凝土支撐，且所述保溫層(701)和隔音層(702)之間可通過粘合劑固定粘接。

7.根據權利要求1所述的一種用于建筑施工的砌筑結構，其特征在于：所述砌塊(1)與限位塊(4)的內部均開設有相互對應的通孔(10)，所述錨筋(6)固定插接于通孔(10)的內部。

技術總結
本技術公開了一種用于建筑施工的砌筑結構，包括若干組砌塊，所述砌塊的頂部固定連接有四組插柱，四組所述插柱呈兩兩對稱設置，通過設置砌塊、插柱、插孔、限位塊、限位槽和錨筋的配合使用，砌塊之間通過插柱和插孔的緊密配合，形成了穩固的機械連接，這種連接方式有效減少了砌塊之間的相對位移，提高了整體結構的穩定性和承載能力，同時能夠確保在受到外力作用時，力能夠均勻分布到各個砌塊上，從而避免局部應力集中導致的破壞，限位塊和限位槽的設置進一步限制了砌塊的移動和轉動，特別是在水平方向和垂直方向上，這種限制作用有助于保持結構的幾何形狀和尺寸精度，防止因變形或位移導致的結構失效。

技術研發人員：張亮燕
受保護的技術使用者：廣東湕森工程有限公司
技術研發日：20240729
技術公布日：2025/4/28
