本技術屬于防護，涉及一種基于榫卯結構的快速拆裝欄桿。

背景技術：

1、傳統欄桿系統多依賴于螺絲、焊接等固定方式連接橫桿與立桿，這些方式雖能確保欄桿的穩固性，但在需要拆裝、維修或更換部件時，往往費時費力，且需專業工具輔助，極大地限制了欄桿的靈活性和使用效率。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種基于榫卯結構的快速拆裝欄桿，解決傳統欄桿拆裝繁瑣、拆裝效率低的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：一種基于榫卯結構的快速拆裝欄桿，它包括柱腳、立柱、橫桿和立桿；所述柱腳位于立柱下端與立柱卡接，兩個橫桿位于兩個立柱之間與立柱卡接，多個立桿穿過兩個橫桿與其連接；立柱、橫桿和立桿組成的框架形成防護隔離帶。

3、柱腳包括底板上側面設置的圓環，位于圓環上設置限位槽。

4、底板上設置多個安裝孔。

5、立柱下端設置卡柱，兩個連接柱位于卡柱上部間隔布設在立柱上；卡柱和連接柱皆側向垂直于立柱的軸線。

6、立柱上端設置球頭。

7、橫桿為桿狀體，上側面沿軸向方向間隔布設多個貫穿的通孔；橫桿的兩端位于同一側設置卡槽。

8、立桿為桿狀體，位于桿體上端設置桿帽。

9、本實用新型的主要有益效果在于：

10、立柱下端與柱腳采用旋轉卡接的方式連接；橫桿與立柱的采用卡接方式連接；立桿與橫桿采用插入的方式連接；整體結構為榫卯結構，安裝拆卸方便快捷，效率高。

11、橫桿兩端的同一側皆設置有卡槽，在安裝過程中，兩個立柱固定后，兩個橫桿上的卡槽的開口方向相反，在橫桿與立柱上的連接柱卡接后，立桿穿過兩個橫桿即可限制橫桿脫離立柱，穩定性好。

技術特征：

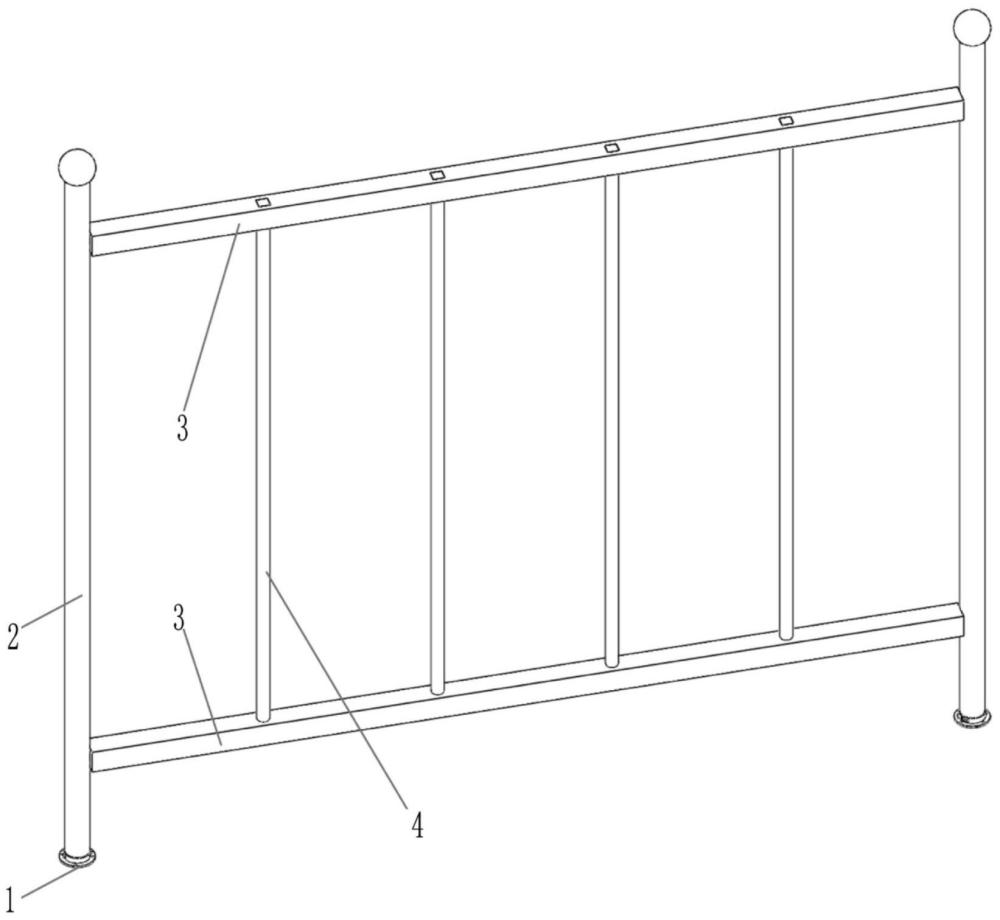

1.一種基于榫卯結構的快速拆裝欄桿，其特征是：它包括柱腳（1）、立柱（2）、橫桿（3）和立桿（4）；所述柱腳（1）位于立柱（2）下端與立柱（2）卡接，兩個橫桿（3）位于兩個立柱（2）之間與立柱（2）卡接，多個立桿（4）穿過兩個橫桿（3）與其連接；立柱（2）、橫桿（3）和立桿（4）組成的框架形成防護隔離帶。

2.根據權利要求1所述的基于榫卯結構的快速拆裝欄桿，其特征是：所述柱腳（1）包括底板（11）上側面設置的圓環（12），位于圓環（12）上設置限位槽（13）。

3.根據權利要求2所述的基于榫卯結構的快速拆裝欄桿，其特征是：所述底板（11）上設置多個安裝孔（14）。

4.根據權利要求1所述的基于榫卯結構的快速拆裝欄桿，其特征是：所述立柱（2）下端設置卡柱（21），兩個連接柱（22）位于卡柱（21）上部間隔布設在立柱（2）上；卡柱（21）和連接柱（22）皆側向垂直于立柱（2）的軸線。

5.根據權利要求4所述的基于榫卯結構的快速拆裝欄桿，其特征是：所述立柱（2）上端設置球頭（23）。

6.根據權利要求1所述的基于榫卯結構的快速拆裝欄桿，其特征是：所述橫桿（3）為桿狀體，上側面沿軸向方向間隔布設多個貫穿的通孔（31）；橫桿（3）的兩端位于同一側設置卡槽（32）。

7.根據權利要求1所述的基于榫卯結構的快速拆裝欄桿，其特征是：所述立桿（4）為桿狀體，位于桿體上端設置桿帽（41）。

技術總結
一種基于榫卯結構的快速拆裝欄桿，它包括柱腳、立柱、橫桿和立桿；所述柱腳位于立柱下端與立柱卡接，兩個橫桿位于兩個立柱之間與立柱卡接，多個立桿穿過兩個橫桿與其連接；立柱、橫桿和立桿組成的框架形成防護隔離帶；立柱下端與柱腳采用旋轉卡接的方式連接；橫桿與立柱的采用卡接方式連接；立桿與橫桿采用插入的方式連接；整體結構為榫卯結構；安裝拆卸方便快捷，效率高，穩定性好。

技術研發人員：陳光耀,鐘恒,馮新怡
受保護的技術使用者：中國長江電力股份有限公司
技術研發日：20240729
技術公布日：2025/4/28
