本技術涉及建筑施工安全防護設施領域，特別是一種定型化洞口防護裝置。

背景技術：

1、隨著科技與經濟的高速發展，高層建筑如雨后春筍般不斷大量涌現，電梯成為高層建筑必不可少的交通工具，而每臺電梯將會產生n處電梯門洞，按電梯數量乘以各高層建筑層數，產生的電梯門洞將會是一個驚人的數字。為此電梯門洞的防護顯得尤為重要，在施工過程中發生電梯門洞處墜落事故也較為普通，分析其原因主要為：電梯井門洞未防護，電梯井門洞防護被拆除，電梯井防護門不合格等。因此電梯井門洞的防護對施工安全尤為重要，然而如何及時、有效的防護對避免安全事故的發生有著重大的意義。

技術實現思路

1、本實用新型的目的是為了解決背景技術中提出的問題，而提出了一種定型化洞口防護裝置。

2、實現上述目的本實用新型的技術方案如下：

3、一種定型化洞口防護裝置，包括縱向桿、橫向桿、頂桿、齒條、齒塊、拉手、滑塊、拉簧、c型龍骨、固定孔；所述縱向桿貫穿于橫向桿且兩端各與一個頂桿滑動連接，所述橫向桿兩端各與一個頂桿滑動連接，所述縱向桿兩端各與兩個齒條固定連接，所述橫向桿兩端各與兩個齒條固定連接，每個所述頂桿兩側各與一個齒塊滑動連接，所述齒塊與齒條咬合連接，所述齒塊與拉手固定連接，所述拉手兩側各與一個滑塊固定連接，所述滑塊與頂桿滑動連接，所述拉簧位于拉手和頂桿之間且一端與拉手固定連接，所述拉簧另一端與頂桿固定連接，所述頂桿插裝于c型龍骨內，所述c型龍骨上開有固定孔。

4、優選的，所述頂桿上設有限位塊，所述限位塊與頂桿固定連接，所述限位塊形狀與固定孔一致且直徑小于固定孔直徑1mm。

5、優選的，所述拉手上設有緩沖墊，所述緩沖墊與拉手固定連接。

6、優選的，所述滑塊上設有導向塊，所述導向塊與滑塊固定連接，所述導向塊與頂桿滑動連接。

7、優選的，所述c型龍骨上設有石膏板，所述石膏板與c型龍骨通過螺栓連接。

8、與現有技術相比，本實用新型的有益效果如下：

9、本實用新型提供了一種定型化洞口防護裝置，通過其結構設計，在電梯門洞的位置安裝本定型化洞口防護裝置時，首先，利用膨脹螺栓穿過固定孔將c型龍骨固定于電梯門洞的上下左右四側，在c型龍骨固定好后將縱向桿與橫向桿對準c型龍骨，按照縱向桿之間的距離小于1米，橫向桿之間的距離小于0.3米的尺寸將縱向桿和橫向桿安裝于c型龍骨上，安裝時，施工人員單手握持頂桿位置，并將手指穿插至拉手中，接著向頂桿兩側方向移動拉手，拉手向外移動帶動滑塊和齒塊向外移動，滑塊防止把拉手將齒塊從頂桿內完全移出，當齒塊被拉手帶動與齒條分離時，施工人員保持此時的握持狀態然后將手向c型龍骨方向移動帶動拉手移動，拉手移動帶動與齒條分離的齒塊移動，齒塊移動帶動頂桿向c型龍骨方向移動，直到頂桿末端插入到c型龍骨最深處時松開拉手，彈簧帶動拉手復位，拉手復位帶動齒塊與齒條再次咬合，將頂桿位置固定，握持的方式使施工人員能夠用單手更好的對頂桿進行操作，另一只手可以握住梯子等物體對自身進行保護，重復上述方式將每個縱向桿與橫向桿兩端的頂桿都插入到c型龍骨中后即可完成對電梯門洞的防護，本實用新型通過橫向桿和縱向桿對電梯門洞形成網狀保護，防止施工人員從電梯門洞處墜落，同時整體安裝過程更加安全。

技術特征：

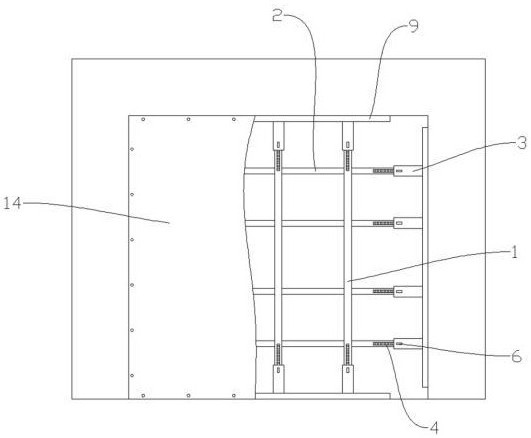

1.一種定型化洞口防護裝置，其特征在于：包括縱向桿（1）、橫向桿（2）、頂桿（3）、齒條（4）、齒塊（5）、拉手（6）、滑塊（7）、拉簧（8）、c型龍骨（9）、固定孔（10）；所述縱向桿（1）貫穿于橫向桿（2）且兩端各與一個頂桿（3）滑動連接，所述橫向桿（2）兩端各與一個頂桿（3）滑動連接，所述縱向桿（1）兩端各與兩個齒條（4）固定連接，所述橫向桿（2）兩端各與兩個齒條（4）固定連接，每個所述頂桿（3）兩側各與一個齒塊（5）滑動連接，所述齒塊（5）與齒條（4）咬合連接，所述齒塊（5）與拉手（6）固定連接，所述拉手（6）兩側各與一個滑塊（7）固定連接，所述滑塊（7）與頂桿（3）滑動連接，所述拉簧（8）位于拉手（6）和頂桿（3）之間且一端與拉手（6）固定連接，所述拉簧（8）另一端與頂桿（3）固定連接，所述頂桿（3）插裝于c型龍骨（9）內，所述c型龍骨（9）上開有固定孔（10）。

2.根據權利要求1所述的定型化洞口防護裝置，其特征在于：所述頂桿（3）上設有限位塊（11），所述限位塊（11）與頂桿（3）固定連接，所述限位塊（11）形狀與固定孔（10）一致且直徑小于固定孔（10）直徑1mm。

3.根據權利要求1所述的定型化洞口防護裝置，其特征在于：所述拉手（6）上設有緩沖墊（12），所述緩沖墊（12）與拉手（6）固定連接。

4.根據權利要求1所述的定型化洞口防護裝置，其特征在于：所述滑塊（7）上設有導向塊（13），所述導向塊（13）與滑塊（7）固定連接，所述導向塊（13）與頂桿（3）滑動連接。

5.根據權利要求1所述的定型化洞口防護裝置，其特征在于：所述c型龍骨（9）上設有石膏板（14），所述石膏板（14）與c型龍骨（9）通過螺栓連接。

技術總結
本技術公開了一種定型化洞口防護裝置，屬于建筑施工安全防護設施領域，包括縱向桿、橫向桿、頂桿、齒條、齒塊、拉手、滑塊、拉簧、C型龍骨、固定孔。本技術通過橫向桿和縱向桿對電梯門洞形成網狀保護，防止施工人員從電梯門洞處墜落，同時在安裝過程中通過單手握持的方式將頂桿插入至C型龍骨內，從而完成本技術的安裝，握持的方式使施工人員能夠用單手更好的對頂桿進行操作，另一只手可以握住梯子等物體對自身進行保護，整體安裝過程更加安全。

技術研發人員：劉美芬,武全林,趙岳峰,張哲,賀建飛,宋殿杰,張海東,尉斌斌,趙志國,姚利秉
受保護的技術使用者：山西五建集團有限公司
技術研發日：20240726
技術公布日：2025/4/28
