本技術涉及鋼結構支撐，具體是一種鋼結構支撐組件。

背景技術：

1、鋼結構是一種主要由鋼材組成的建筑結構類型，在建筑施工過程中，需要在鋼柱上安裝其他結構件時，通常會使用到支撐組件對鋼柱進行支撐作業，以此提高鋼柱作業時的穩定性。

2、公告號為cn219045207u的一項中國專利公開了一種建筑支撐用鋼結構組件，包括采用第一加固件與第二加固件的組合設置；實現了在立柱與底板連接處增強整體鋼構柱的底部支撐強度；確保鋼構柱底部不會因?yàn)閭?cè)向受力過大導致根部斷裂的問題，實現了對立柱靠近底部位置周向的支撐和強化。

3、但是上述的鋼結構支撐組件仍然存在一些問題，在實際應用中，無法及時發現鋼柱受力異常的情況，會使鋼柱在長期承受不合理荷載或突發外力作用時，逐漸發生不可逆轉的損壞，從而會嚴重威脅到整個鋼結構的安全性；因此，針對上述問題提出一種鋼結構支撐組件。

技術實現思路

1、為了彌補現有技術的不足，解決背景技術中所提出的的問題，本實用新型提出一種鋼結構支撐組件。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種鋼結構支撐組件，包括底座，所述底座的正上方安裝有鋼柱，所述鋼柱的中端外壁上對稱安裝有兩個抱箍一，所述抱箍一與鋼柱之間留有冗余，所述抱箍一之間通過緊固螺栓配合連接，所述抱箍一的外壁上分別固接有兩個套筒，所述套筒的一側內部安裝有電極板，所述套筒的內部滑動安裝有滑塊，所述滑塊的一側安裝有電極片，所述滑塊的另一側安裝有活動桿，所述活動桿的一端滑動貫穿延伸至抱箍一的內部并與鋼柱接觸，所述套筒與滑塊之間固接有彈簧，所述彈簧套設在活動桿的外壁上，能夠?qū)崟r(shí)監測鋼柱的受力狀態，提高鋼結構的安全性。

3、優選的，所述底座的頂側中心處安裝有安裝座，所述安裝座的一側安裝有警示燈，所述支撐組件內部的控制器與警示燈以及電極板和電極片之間電性連接，其中控制器用于對電極板和電極片的信號傳輸，以及對警示燈的操作控制，當鋼柱受力異常時，及時提醒工作人員進行檢查和維護。

4、優選的，所述安裝座的內部開設有凹槽，所述凹槽的底側內壁安裝有定位柱，所述定位柱的頂側對稱鉸接有兩個活動板，所述活動板的頂側內部活動安裝有兩個滾輪，所述活動板的一側內壁安裝有伸縮桿，所述伸縮桿的作用端安裝在另一個活動板的內壁，所述鋼柱安裝在凹槽內位于滾輪的外側，能夠穩定地固定鋼柱，同時降低安裝和拆卸的難度。

5、優選的，所述鋼柱的底端外壁上對稱安裝有兩個抱箍二，所述抱箍二的內徑與鋼柱的外徑相互吻合，所述抱箍二之間通過高強度螺栓配合連接，所述抱箍二的頂側均固接有支撐板，所述支撐板的頂側固定在抱箍一的底側，為抱箍一提供穩定的支撐力，提高觸發機構的作業精度。

6、優選的，所述底座的頂側內部四角位置均開設有滑槽，所述滑槽的內部均滑動安裝有滑動塊，所述滑動塊的頂側均安裝有u型座，所述抱箍二的外壁上也均安裝有兩個u型座，所述u型座之間通過銷軸配合連接有連接桿，增加鋼柱與底座之間的接觸面積，提高支撐組件的整體穩定性。

7、優選的，所述底座的內部位于滑槽的一側均等距開設有四個定位孔，所述滑動塊的內部安裝有鎖緊螺桿，所述鎖緊螺桿的一端延伸至定位孔的內部，調節鋼柱與底座之間的接觸面積，提高鋼柱的穩定性。

8、本實用新型的有益之處在于：

9、1.本實用新型當鋼柱受到外力作用發生微小變形時，鋼柱擠壓活動桿，活動桿推動滑塊在套筒內滑動，壓縮彈簧，電極片會逐漸靠近并接觸電極板，產生相應的電信號，控制器接收到信號后，會控制警示燈亮起，實現了實時監測鋼柱的受力狀態，提高鋼結構的安全性；

10、2.本實用新型松動高強度螺栓，操作滑動塊在滑槽內移動，滑動塊帶動連接桿運動，同時抱箍二沿著鋼柱的外壁的滑動至合適位置上，并利用高強度螺栓連接固定，從而調整了鋼柱與底座之間的接觸面積，當調整到合適位置后，將鎖緊螺桿旋入對應的定位孔中，實現對滑動塊的固定。

技術特征：

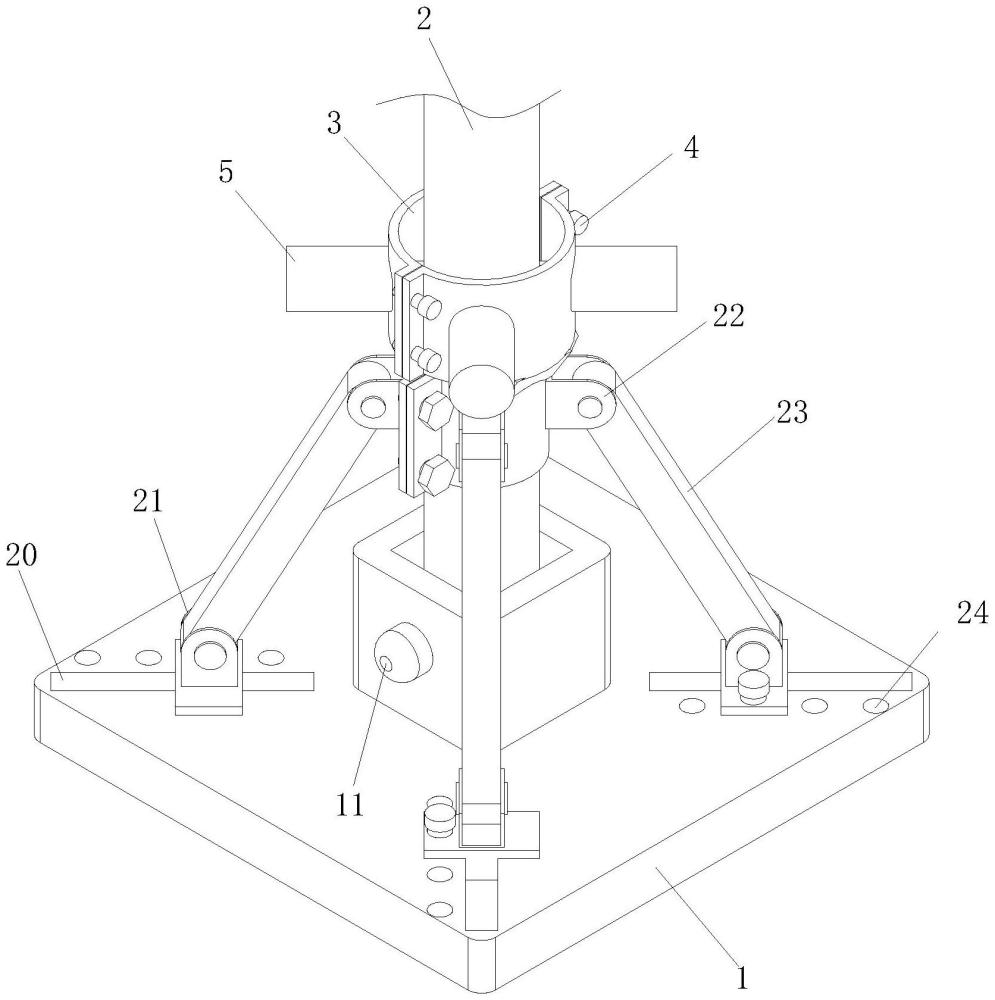

1.一種鋼結構支撐組件，其特征在于：包括底座(1)，所述底座(1)的正上方安裝有鋼柱(2)，所述鋼柱(2)的中端外壁上對稱安裝有兩個抱箍一(3)，所述抱箍一(3)與鋼柱(2)之間留有冗余，所述抱箍一(3)之間通過緊固螺栓(4)配合連接，所述抱箍一(3)的外壁上分別固接有兩個套筒(5)，所述套筒(5)的一側內部安裝有電極板(6)，所述套筒(5)的內部滑動安裝有滑塊(7)，所述滑塊(7)的一側安裝有電極片(8)，所述滑塊(7)的另一側安裝有活動桿(9)，所述活動桿(9)的一端滑動貫穿延伸至抱箍一(3)的內部并與鋼柱(2)接觸，所述套筒(5)與滑塊(7)之間固接有彈簧(10)，所述彈簧(10)套設在活動桿(9)的外壁上。

2.根據權利要求1所述的一種鋼結構支撐組件，其特征在于：所述底座(1)的頂側中心處安裝有安裝座(12)，所述安裝座(12)的一側安裝有警示燈(11)，所述支撐組件內部的控制器與警示燈(11)以及電極板(6)和電極片(8)之間電性連接，其中控制器用于對電極板(6)和電極片(8)的信號傳輸，以及對警示燈(11)的操作控制。

3.根據權利要求2所述的一種鋼結構支撐組件，其特征在于：所述安裝座(12)的內部開設有凹槽，所述凹槽的底側內壁安裝有定位柱(13)，所述定位柱(13)的頂側對稱鉸接有兩個活動板(14)，所述活動板(14)的頂側內部活動安裝有兩個滾輪(15)，所述活動板(14)的一側內壁安裝有伸縮桿(16)，所述伸縮桿(16)的作用端安裝在另一個活動板(14)的內壁，所述鋼柱(2)安裝在凹槽內位于滾輪(15)的外側。

4.根據權利要求3所述的一種鋼結構支撐組件，其特征在于：所述鋼柱(2)的底端外壁上對稱安裝有兩個抱箍二(17)，所述抱箍二(17)的內徑與鋼柱(2)的外徑相互吻合，所述抱箍二(17)之間通過高強度螺栓(18)配合連接，所述抱箍二(17)的頂側均固接有支撐板(19)，所述支撐板(19)的頂側固定在抱箍一(3)的底側。

5.根據權利要求4所述的一種鋼結構支撐組件，其特征在于：所述底座(1)的頂側內部四角位置均開設有滑槽(20)，所述滑槽(20)的內部均滑動安裝有滑動塊(21)，所述滑動塊(21)的頂側均安裝有u型座(22)，所述抱箍二(17)的外壁上也均安裝有兩個u型座(22)，所述u型座(22)之間通過銷軸配合連接有連接桿(23)。

6.根據權利要求5所述的一種鋼結構支撐組件，其特征在于：所述底座(1)的內部位于滑槽(20)的一側均等距開設有四個定位孔(24)，所述滑動塊(21)的內部安裝有鎖緊螺桿(25)，所述鎖緊螺桿(25)的一端延伸至定位孔(24)的內部。

技術總結
本技術屬于鋼結構支撐技術領域，具體的說是一種鋼結構支撐組件，包括鋼柱，鋼柱外壁對稱安裝有兩個抱箍一，抱箍一外壁分別固接有兩個套筒，套筒一側內安裝有電極板，套筒內滑動安裝有滑塊，滑塊一側安裝有電極片，滑塊另一側安裝有活動桿，活動桿的一端與鋼柱接觸，套筒與滑塊之間固接有彈簧，安裝座一側安裝有警示燈；當鋼柱受到外力作用發生微小變形時，鋼柱擠壓活動桿，活動桿推動滑塊在套筒內滑動，壓縮彈簧，電極片會逐漸靠近并接觸電極板，產生相應的電信號，控制器接收到信號后，會控制警示燈亮起，實現了實時監測鋼柱的受力狀態，提高鋼結構的安全性。

技術研發人員：陳熙
受保護的技術使用者：鹽城蘇寧鋼結構有限公司
技術研發日：20240726
技術公布日：2025/4/28
