本申請涉及幕墻，特別是涉及一種便于拆裝的幕墻龍骨。

背景技術：

1、幕墻是建筑的外墻圍護，不承重，像幕布一樣掛上去，故又稱“帷幕墻”，是現代大型和高層建筑常用的帶有裝飾效果的輕質墻體。

2、授權公告號cn211472994u公開了一種幕墻龍骨，其包括豎龍骨和橫龍骨，所述豎龍骨為c型鋼槽，所述豎龍骨和橫龍骨通過連接件相連，所述連接件包括第一連接件和第二連接件，所述第一連接件嵌套在豎龍骨內，所述第二連接件固定連接于橫龍骨端部，所述第一連接件和第二連接件通過螺栓連接且可沿豎龍骨高度方向滑動，所述豎龍骨與第二連接件接觸面沿其高度方向均勻設有多個定位孔，所述第二連接件內壁上設有多個與定位孔配合的定位柱。

3、上述實用新型具有安裝方便、連接穩定的優點，但是其豎龍骨和橫龍骨之間采用螺栓進行連接，導致在連接時需要攜帶多個螺栓并逐一進行擰動，而且在安裝后使用的過程中，受自然降水影響，螺栓表面極易產生銹蝕的情況，從而導致在安裝與拆卸橫龍骨時十分不便。

技術實現思路

1、基于此，有必要提供一種便于拆裝的幕墻龍骨，以克服上述背景技術中的缺陷。

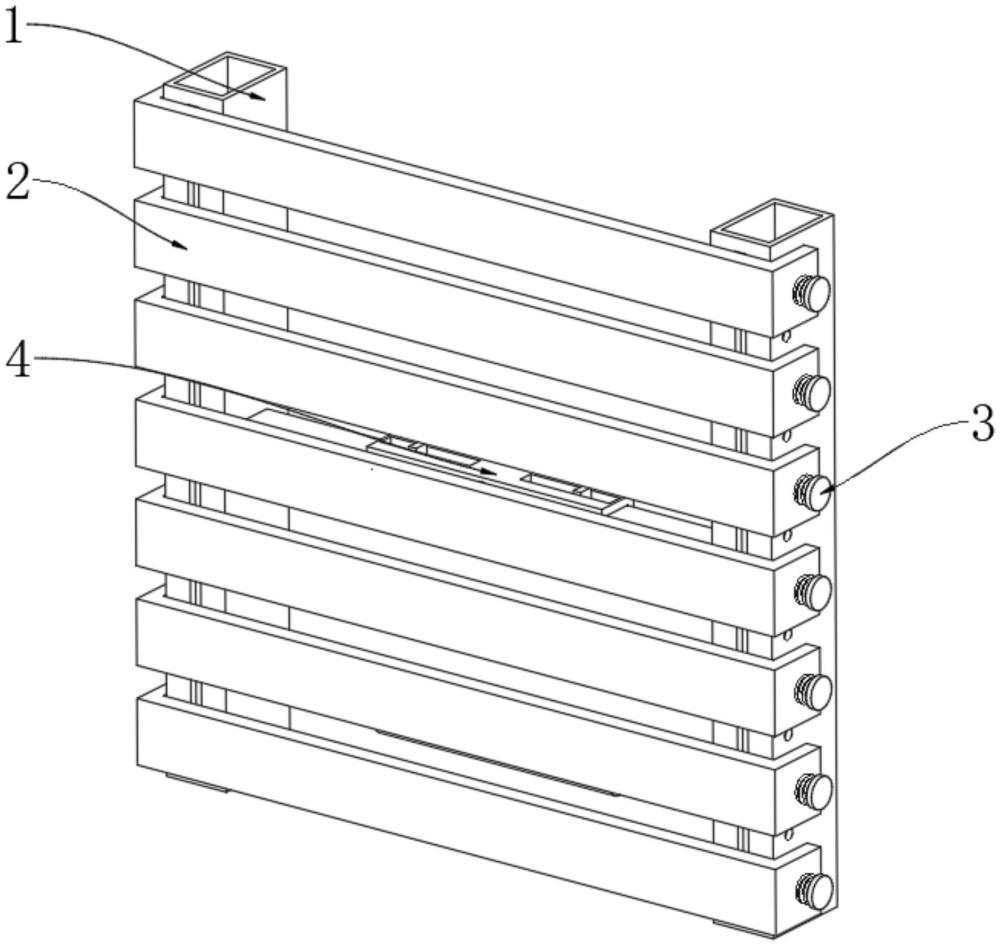

2、一種便于拆裝的幕墻龍骨，包括豎梁和橫梁，所述橫梁包括第一連接部和第二連接部，一對所述第二連接部設于第一連接部的兩側，所述第一連接部與豎梁連接處設有插接板，所述插接板設有第一定位孔，所述第二連接部與第一定位孔相對應位置處設有連接組件，所述連接組件的一端穿過第二連接部延伸入第一定位孔內，其另一端通過彈性件與第二連接部連接；所述豎梁與插接板相對應位置處設有沿其軸向方向延伸的條形開口，其與第二連接部連接處間隔設有多個第二定位孔，所述連接組件依次穿過第二定位孔和第一定位孔。

3、作為本實用新型中便于拆裝的幕墻龍骨的一種優選，所述豎梁的一端與墻體連接，一對所述豎梁并排間隔布設，多個所述橫梁間隔布設于豎梁的另一端。

4、作為本實用新型中便于拆裝的幕墻龍骨的一種優選，一對所述豎梁之間設有調節組件，其包括方形管，所述方形管設于一對豎梁之間，其與豎梁之間設有方形桿，所述方形桿的一端與豎梁固接，其另一端延伸入方形管內，一對所述方形桿的另一端通過雙向螺紋柱相互連接，所述雙向螺紋柱與方形桿旋合連接，還包括用于使雙向螺紋柱旋轉的轉動組件，所述方形管內部、轉動組件兩側設有固定片。

5、作為本實用新型中便于拆裝的幕墻龍骨的一種優選，所述轉動組件包括轉桿，所述轉桿的一端延伸入方形管內且連接有第一錐形齒輪，其另一端設有轉動盤，所述雙向螺紋柱與第一錐形齒輪相對應位置處固設有與第一錐形齒輪嚙合的第二錐形齒輪。

6、作為本實用新型中便于拆裝的幕墻龍骨的一種優選，所述方形管一側的兩端設有限位開口，所述限位開口內設有限位滑塊，所述限位滑塊的一端與方形桿連接，其另一端延伸出限位開口。

7、作為本實用新型中便于拆裝的幕墻龍骨的一種優選，所述方形桿設有刻度標識。

8、作為本實用新型中便于拆裝的幕墻龍骨的一種優選，所述連接組件包括定位柱，所述定位柱的一端設有拉盤，所述第二連接部與第一定位孔相對應位置處設通孔，所述定位柱的一端與通孔滑動連接，其另一端的拉盤通過彈性件與第二連接部固接。

9、作為本實用新型中便于拆裝的幕墻龍骨的一種優選，還包括防脫組件，其包括限位管，所述限位管設于調節組件上下兩側、一對豎梁之間，其與豎梁之間設有伸縮桿，所述伸縮桿的一端與豎梁固接，其另一端延伸入限位管內。

10、本實用新型的有益效果：

11、本實用新型通過設置連接組件，豎梁和橫梁之間通過連接組件相互連接，橫梁連接時不必攜帶多個螺栓，插接板插入條形開口后，只需微調即可通過連接組件將豎梁和橫梁牢固連接，能夠實現豎梁和橫梁的快速拆裝。

技術特征：

1.一種便于拆裝的幕墻龍骨，包括豎梁和橫梁，其特征在于：所述橫梁包括第一連接部和第二連接部，一對所述第二連接部設于第一連接部的兩側，所述第一連接部與豎梁連接處設有插接板，所述插接板設有第一定位孔，所述第二連接部與第一定位孔相對應位置處設有連接組件，所述連接組件的一端穿過第二連接部延伸入第一定位孔內，其另一端通過彈性件與第二連接部連接；所述豎梁與插接板相對應位置處設有沿其軸向方向延伸的條形開口，其與第二連接部連接處間隔設有多個第二定位孔，所述連接組件依次穿過第二定位孔和第一定位孔。

2.根據權利要求1所述便于拆裝的幕墻龍骨，其特征在于，所述豎梁的一端與墻體連接，一對所述豎梁并排間隔布設，多個所述橫梁間隔布設于豎梁的另一端。

3.根據權利要求2所述便于拆裝的幕墻龍骨，其特征在于，一對所述豎梁之間設有調節組件，其包括方形管，所述方形管設于一對豎梁之間，其與豎梁之間設有方形桿，所述方形桿的一端與豎梁固接，其另一端延伸入方形管內，一對所述方形桿的另一端通過雙向螺紋柱相互連接，所述雙向螺紋柱與方形桿旋合連接，還包括用于使雙向螺紋柱旋轉的轉動組件，所述方形管內部、轉動組件兩側設有固定片。

4.根據權利要求3所述便于拆裝的幕墻龍骨，其特征在于，所述轉動組件包括轉桿，所述轉桿的一端延伸入方形管內且連接有第一錐形齒輪，其另一端設有轉動盤，所述雙向螺紋柱與第一錐形齒輪相對應位置處固設有與第一錐形齒輪嚙合的第二錐形齒輪。

5.根據權利要求4所述便于拆裝的幕墻龍骨，其特征在于，所述方形管一側的兩端設有限位開口，所述限位開口內設有限位滑塊，所述限位滑塊的一端與方形桿連接，其另一端延伸出限位開口。

6.根據權利要求5所述便于拆裝的幕墻龍骨，其特征在于，所述方形桿設有刻度標識。

7.根據權利要求1所述便于拆裝的幕墻龍骨，其特征在于，所述連接組件包括定位柱，所述定位柱的一端設有拉盤，所述第二連接部與第一定位孔相對應位置處設通孔，所述定位柱的一端與通孔滑動連接，其另一端的拉盤通過彈性件與第二連接部固接。

8.根據權利要求1所述便于拆裝的幕墻龍骨，其特征在于，還包括防脫組件，其包括限位管，所述限位管設于調節組件上下兩側、一對豎梁之間，其與豎梁之間設有伸縮桿，所述伸縮桿的一端與豎梁固接，其另一端延伸入限位管內。

技術總結
本申請涉及一種便于拆裝的幕墻龍骨，包括豎梁和橫梁，所述橫梁包括第一連接部和第二連接部，一對所述第二連接部設于第一連接部的兩側，所述第一連接部與豎梁連接處設有插接板，所述插接板設有第一定位孔，所述第二連接部與第一定位孔相對應位置處設有連接組件，所述連接組件的一端穿過第二連接部延伸入第一定位孔內，其另一端通過彈性件與第二連接部連接；所述豎梁與插接板相對應位置處設有沿其軸向方向延伸的條形開口，其與第二連接部連接處間隔設有多個第二定位孔，所述連接組件依次穿過第二定位孔和第一定位孔。本技術通過設置連接組件，橫梁連接時不必攜帶多個螺栓，能夠實現豎梁和橫梁的快速拆裝。

技術研發人員：李海頡,吳周川,劉渝琳,高瑞,余桃,梅宇,鄧若峯,李海明,高春源,單振東,張瑞光,劉鵬飛,廖國芳,張學攀,蔡紫明
受保護的技術使用者：中鐵建工集團有限公司
技術研發日：20240726
技術公布日：2025/4/28
