本發明涉及混凝土養護設備，具體而言，涉及一種輕集料混凝土養護裝置及其施工方法。

背景技術：

1、凝土養護是人為造成一定的濕度條件，水泥的水化需要一定的溫度和濕度條件，如周圍環境不存在該條件時，則需人工對混凝土進行養護，混凝土養護方法有灑水養護，灑水養護就是對混凝土灑水并保持濕潤；

2、由于混凝土澆筑后，如氣候炎熱、空氣干燥，若不及時進行養護，混凝土中混凝土養護水分會蒸發過快，形成脫水現象，會使已形成凝膠體的水泥顆粒不能充分水化，造成混凝土的凝膠質量下降，但是在對混凝土灑水養護時，經常是通過人工手持灑水管對混凝土進行灑水養護，不但操作費力，而且易造成對混凝土灑水養護不均勻的情況發生，即使可以通過有些裝置來輔助灑水養護，但是灑水角度較單一化，導致灑水不夠自動全面，因此經常需要通過人工反復來改變裝置的灑水角度，操作不夠自動化。

3、因此我們對此做出改進，提出一種輕集料混凝土養護裝置及其施工方法。

技術實現思路

1、本發明的目的在于：由于混凝土澆筑后，如氣候炎熱、空氣干燥，若不及時進行養護，混凝土中混凝土養護水分會蒸發過快，形成脫水現象，會使已形成凝膠體的水泥顆粒不能充分水化，造成混凝土的凝膠質量下降，但是在對混凝土灑水養護時，經常是通過人工手持灑水管對混凝土進行灑水養護，不但操作費力，而且易造成對混凝土灑水養護不均勻的情況發生，即使可以通過有些裝置來輔助灑水養護，但是灑水角度較單一化，導致灑水不夠自動全面，因此經常需要通過人工反復來改變裝置的灑水角度，操作不夠自動化。

2、為了實現上述發明目的，本發明提供了以下技術方案：

3、一種輕集料混凝土養護裝置及其施工方法，以改善上述問題。

4、本技術具體是這樣的：

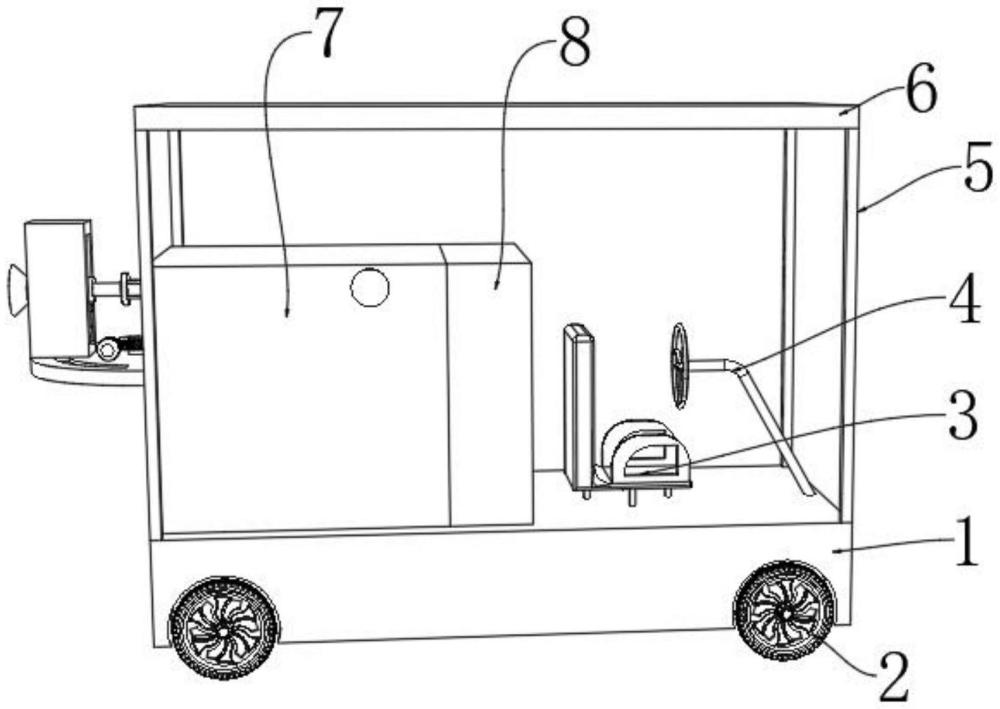

5、包括：車架，所述車架的周側設置有多個驅動輪，所述車架的頂部裝設有駕駛座，所述車架的頂部位于駕駛座的一側裝設有驅動車桿，所述車架的頂部位于駕駛座的另一側裝設有電池箱，所述車架的頂部裝設有多個支撐桿，所述支撐桿的頂部裝設有太陽能板，所述太陽能板與電池箱相配合，所述車架的頂部裝設有水箱，所述水箱的一側裝設有注水口，所述水箱的一側裝設有灑水組件，所述水箱側面的中部裝設有安裝板，所述安裝板的頂部設置有驅動組件，所述安裝板的底部設置有與驅動組件相配合的傳動組件，所述傳動組件的頂部裝設有驅動塊，所述驅動塊內設置有第一調節組件和第二調節組件，所述第一調節組件和第二調節組件均與灑水組件相配合。

6、驅動組件通過傳動組件使驅動塊運動，從而能夠改變?yōu)⑺M件的橫向角度，擴大了灑水的覆蓋范圍，同時，第一調節組件和第二調節組件對灑水組件的縱向角度進行調節，能精準調整噴頭的噴水角度和位置，確保輕集料混凝土的各個部位都能得到充分的養護。

7、作為本發明提供的所述的輕集料混凝土養護裝置及其施工方法的一種優選實施方式，所述驅動組件包括裝設在安裝板頂部的電機，所述電機的輸出端裝設有蝸桿，所述安裝板上轉動配合有轉動桿，所述轉動桿的頂部裝設有蝸輪，所述蝸輪與蝸桿相互嚙合，所述轉動桿與傳動組件相配合。

8、作為本發明提供的所述的輕集料混凝土養護裝置及其施工方法的一種優選實施方式，所述安裝板上開設有弧形槽，所述弧形槽的內壁開設有限位槽，所述傳動組件包括活動連接在限位槽內的限位塊，所述限位塊的內側裝設有固定桿，所述固定桿的側面與弧形槽活動連接，所述固定桿的底端裝設有連桿，所述連桿的頂部與轉動桿固定連接，所述驅動塊裝設在固定桿的頂部。

9、作為本發明提供的所述的輕集料混凝土養護裝置及其施工方法的一種優選實施方式，所述驅動塊的側面開設有方槽，所述方槽的內壁開設有圓槽，所述灑水組件包括裝設在水箱側面的水泵，所述水泵的輸出端裝設有連接軟管，所述連接軟管的一端裝設有連接管，所述連接管的側面與方槽活動連接，所述連接管側面的中部裝設有圓形調節塊，所述圓形調節塊與圓槽活動連接，所述連接管的一端裝設有噴頭，所述連接管側面的頂部裝設有主連接塊，所述主連接塊與第一調節組件相配合，所述連接管側面的底部裝設有副連接塊，所述副連接塊與第二調節組件相配合。

10、作為本發明提供的所述的輕集料混凝土養護裝置及其施工方法的一種優選實施方式，所述第一調節組件包括裝設在方槽內腔頂部的第一電動伸縮桿，所述第一電動伸縮桿的輸出端裝設有主連接件，所述主連接件與主連接塊轉動連接。

11、作為本發明提供的所述的輕集料混凝土養護裝置及其施工方法的一種優選實施方式，所述第二調節組件包括裝設在方槽內腔底部的第二電動伸縮桿，所述第二電動伸縮桿的輸出端裝設有副連接件，所述副連接件與副連接塊轉動連接。

12、輕集料混凝土養護裝置的施工方法，包括上述所述的輕集料混凝土養護裝置，具體操作如下：

13、使用時，驅動組件通過傳動組件，使驅動塊運動，從而能夠改變?yōu)⑺M件的橫向角度，擴大了灑水的覆蓋范圍，同時，第一調節組件和第二調節組件對灑水組件的縱向角度進行調節，能精準調整噴頭的噴水角度和位置，確保輕集料混凝土的各個部位都能得到充分的養護；

14、通過車架周側設置的多個驅動輪實現移動，操作人員坐在駕駛座上，操控驅動車桿來控制驅動輪的運轉，從而實現該裝置在養護場地的移動，車架頂部的太陽能板在有光照的情況下，將太陽能轉化為電能，并將電能存儲在電池箱中，為整個裝置的運行提供電力支持。電池箱中的電能可以為電機、水泵、第一電動伸縮桿和第二電動伸縮桿等用電部件供電，當需要進行灑水養護操作時，電機啟動，電機的輸出端帶動蝸桿轉動，由于蝸輪與蝸桿相互嚙合，所以蝸桿的轉動會帶動蝸輪轉動，進而使與蝸輪固定連接的轉動桿轉動，轉動桿轉動時，會帶動與之固定連接的連桿轉動，連桿又帶動固定桿在弧形槽內運動，固定桿的運動通過限位塊在限位槽內的滑動來實現限位和導向，固定桿的頂部裝有驅動塊，隨著固定桿的運動，驅動塊也會進行相應的運動，從而使驅動塊改變噴頭的噴水角度，水泵從水箱中抽取水，水通過連接軟管、連接管輸送到噴頭，然后從噴頭噴出，對輕集料混凝土進行灑水養護，當需要調節縱向角度時，第一電動伸縮桿和第二電動伸縮桿啟動，第一電動伸縮桿輸出端的主連接件會推動或拉動主連接塊，第二電動伸縮桿輸出端的副連接件會推動或拉動副連接塊，由于主連接件與主連接塊轉動連接，副連接件與副連接塊轉動連接，圓形調節塊與圓槽活動連接，所以連接管上的圓形調節塊會在圓槽內轉動，進而改變噴頭的噴水角度，連接管側面的中部裝設有圓形調節塊，圓形調節塊與驅動塊方槽內壁的圓槽活動連接，這使得連接管在進行角度調節時能夠更加靈活，同時也對連接管起到一定的支撐和限位作用，當水箱中的水位不足時，可以通過水箱一側的注水口向水箱內注水，以保證灑水養護工作的持續進行。

15、與現有技術相比，本發明的有益效果：

16、1、本發明的車架頂部裝設的太陽能板可將太陽能轉化為電能，并存儲于電池箱中，為裝置的電機、水泵等部件供電，這種能源供應方式減少了對傳統電力的依賴，降低了能耗與運營成本，同時也減少了碳排放，符合節能環保的理念，在長期使用中具有顯著的經濟與環境效益。

17、2、本發明的車架周側設置多個驅動輪，操作人員可通過駕駛座旁的驅動車桿靈活操控裝置的移動，這種設計使得養護裝置能夠在施工現場較為復雜的地形中自由移動，方便對不同位置的輕集料混凝土進行養護作業，提高了工作效率，減少了人工搬運的勞動強度。

18、3、驅動組件通過傳動組件使驅動塊運動，從而能夠改變?yōu)⑺M件的橫向角度，擴大了灑水的覆蓋范圍，同時，第一調節組件和第二調節組件對灑水組件的縱向角度進行調節，能精準調整噴頭的噴水角度和位置，確保輕集料混凝土的各個部位都能得到充分的養護。
