本技術涉及智能用具領域，更具體的說，它涉及杯蓋及水杯。

背景技術：

1、現有水杯一般包括杯蓋和杯體，杯蓋和杯體一般都是采用螺紋結構連接，杯蓋一般設置為翻蓋結構，從而方便使用者通過按壓方式實現開啟杯蓋進行飲水的效果。

2、但是現有水杯在飲水的安全性不能保證，因為現有其他人員也能打開用戶水杯，存在他人誤拿水杯的現象，造成水杯內的液體很難保證其安全性，用戶的人身安全受到一定威脅的問題。

3、因此需要提出新的方案來解決這個問題。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的是為了解決上述的問題而提供杯蓋及水杯。

2、本實用新型通過以下技術方案實現上述目的：杯蓋，包括底蓋、翻蓋以及設置于底蓋和翻蓋轉動連接處的扭簧，所述底蓋包括外蓋和與外蓋轉動連接的內蓋，所述內蓋上設置有用于連接的內螺紋，所述外蓋上設置有定位組件，所述外蓋上還開設有用于定位組件穿過并與內蓋相抵接的孔，所述翻蓋上設置有按壓定位組件的按壓件，以使翻蓋蓋合時，按壓件按壓定位組件與內蓋相分離，解除外蓋與內蓋固定連接；所述翻蓋內設置有空腔，所述空腔內滑動設置有鎖舌滑塊，所述底蓋固定設置有用于與鎖舌滑塊卡接的鎖扣，所述鎖舌滑塊遠離鎖扣的一端設置有驅動組件，所述驅動組件連接有指紋識別模塊，所述指紋識別模塊固定設置于翻蓋上，并一側位于翻蓋的外側，以使通過指紋匹配啟動指紋識別模塊來控制驅動組件帶動鎖舌滑塊，由鎖定狀態活動到解鎖狀態。

3、本實用新型進一步設置為：所述驅動組件包括彈性元件二和記憶金屬，所述彈性元件二兩端分別與鎖舌滑塊和翻蓋相抵接，所述記憶金屬與鎖舌滑塊相連接，所述記憶金屬端子與指紋識別模塊相連接。

4、本實用新型進一步設置為：所述記憶金屬兩端固定連接在空腔內壁，并且記憶金屬中段與鎖舌滑塊相連接，在鎖定狀態下，記憶金屬形成v字型結構。

5、本實用新型進一步設置為：所述定位組件包括活動設置于外蓋上的卡扣以及推動卡扣抵接內蓋的彈性元件一，在鎖定狀態下，所述卡扣遠離彈性元件一的一端與按壓件相抵接。

6、本實用新型進一步設置為：所述內蓋靠近卡扣的一側設置有若干抵接槽。

7、本實用新型進一步設置為：所述卡扣轉動設置于外蓋上，并且卡扣位于轉動點兩側的兩端分別用于與彈性元件一和抵接槽連接。

8、本實用新型進一步設置為：所述指紋識別模塊包括一側位于翻蓋外側的指紋控制芯片組以及與指紋控制芯片組相連接的電源，所述指紋控制芯片組輸出端與記憶金屬相連接，所述指紋控制芯片組上還連接有延伸至翻蓋外側的磁吸充電座。

9、本實用新型進一步設置為：所述指紋控制芯片組上設置有指示燈，所述指示燈連接有導光纖維，所述翻蓋上開設有用于導光纖維嵌入并與外界相接觸的通槽。

10、本實用新型進一步設置為：所述鎖舌滑塊與彈性元件二抵接處設置有嵌入彈性元件二內部的凸起部，所述翻蓋與彈性元件二抵接處設置有凹槽。

11、水杯，包括杯體和上述杯蓋，所述杯體上設置有用于與杯蓋螺紋連接的外螺紋。

12、與現有技術相比，本實用新型的有益效果是：

13、其一，通過底蓋的內外雙層設計和翻蓋指紋解鎖相配合，使得在未能通過指紋解鎖時，無打開翻蓋和將底蓋從杯體上拆卸下來，有效避免了誤拿水杯后，存在的飲用安全性問題；

14、其二，通過記憶金屬的形變特性作為驅動動力，有效減少驅動組件整體大小，使得整體結構更加緊湊，并通過v字型結構設計，有效提高形變后的行徑距離，保證固定連接效果。

技術特征：

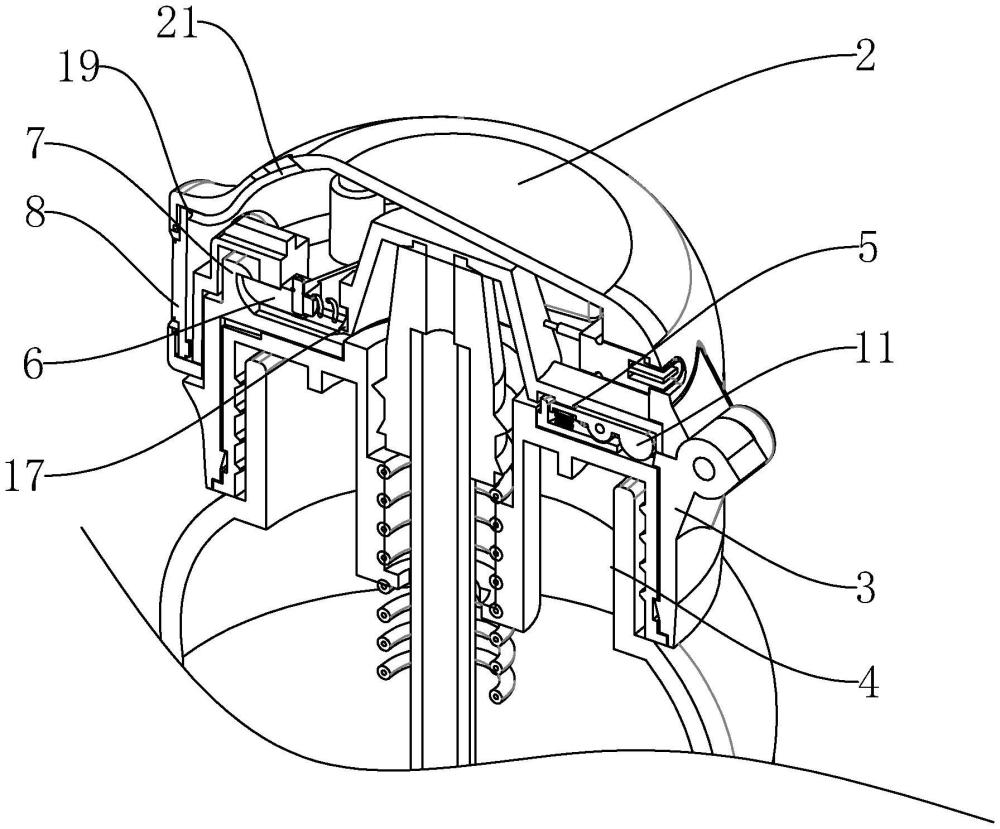

1.杯蓋，包括底蓋(1)、翻蓋(2)以及設置于底蓋(1)和翻蓋(2)轉動連接處的扭簧，其特征在于：

2.根據權利要求1所述的杯蓋，其特征在于：所述驅動組件包括彈性元件二(9)和記憶金屬(10)，所述彈性元件二(9)兩端分別與鎖舌滑塊(6)和翻蓋(2)相抵接，所述記憶金屬(10)與鎖舌滑塊(6)相連接，所述記憶金屬(10)端子與指紋識別模塊(8)相連接。

3.根據權利要求2所述的杯蓋，其特征在于：所述記憶金屬(10)兩端固定連接在空腔內壁，并且記憶金屬(10)中段與鎖舌滑塊(6)相連接，在鎖定狀態下，記憶金屬(10)形成v字型結構。

4.根據權利要求1所述的杯蓋，其特征在于：所述定位組件包括活動設置于外蓋(3)上的卡扣(11)以及推動卡扣(11)抵接內蓋(4)的彈性元件一(12)，在鎖定狀態下，所述卡扣(11)遠離彈性元件一(12)的一端與按壓件(5)相抵接。

5.根據權利要求4所述的杯蓋，其特征在于：所述內蓋(4)靠近卡扣(11)的一側設置有若干抵接槽(13)。

6.根據權利要求5所述的杯蓋，其特征在于：所述卡扣(11)轉動設置于外蓋(3)上，并且卡扣(11)位于轉動點兩側的兩端分別用于與彈性元件一(12)和抵接槽(13)連接。

7.根據權利要求1所述的杯蓋，其特征在于：所述指紋識別模塊(8)包括一側位于翻蓋(2)外側的指紋控制芯片組(14)以及與指紋控制芯片組(14)相連接的電源(15)，所述指紋控制芯片組(14)輸出端與記憶金屬(10)相連接，所述指紋控制芯片組(14)上還連接有延伸至翻蓋(2)外側的磁吸充電座(20)。

8.根據權利要求7所述的杯蓋，其特征在于：所述指紋控制芯片組(14)上設置有指示燈(19)，所述指示燈(19)連接有導光纖維(21)，所述翻蓋(2)上開設有用于導光纖維(21)嵌入并與外界相接觸的通槽。

9.根據權利要求1所述的杯蓋，其特征在于：所述鎖舌滑塊(6)與彈性元件二(9)抵接處設置有嵌入彈性元件二(9)內部的凸起部(16)，所述翻蓋(2)與彈性元件二(9)抵接處設置有凹槽(17)。

10.水杯，其特征在于：包括杯體(18)和權利要求1-9任意一項所述杯蓋，所述杯體(18)上設置有用于與杯蓋螺紋連接的外螺紋。

技術總結
本技術公開杯蓋及水杯，旨在解決現有其他人員也能打開用戶水杯，存造成水杯內的液體很難保證其安全性的問題。其技術方案要點是：包括外蓋和與外蓋轉動連接的內蓋，外蓋上設置有定位組件，翻蓋上設置有按壓定位組件的按壓件，空腔內滑動設置有鎖舌滑塊，底蓋固定設置有用于與鎖舌滑塊卡接的鎖扣，鎖舌滑塊遠離鎖扣的一端設置有驅動組件，驅動組件連接有指紋識別模塊。本技術通過底蓋的內外雙層設計和翻蓋指紋解鎖相配合，使得在未能通過指紋解鎖時，無打開翻蓋和將底蓋從杯體上拆卸下來，有效避免了誤拿水杯后，存在的飲用安全性問題。

技術研發人員：魏煒
受保護的技術使用者：泉州智品科技有限公司
技術研發日：20240812
技術公布日：2025/4/28
