本發明涉及裝配式建筑，特別涉及一種全預制格式保溫層裝配式復合墻板，工廠全預制，無需現場現澆連接。

背景技術：

1、現有裝配式夾芯墻板存在以下技術缺陷：

2、保溫層結構穩定性不足：傳統夾芯墻板的保溫層多為平板填充結構，缺乏立體支撐，易因應力集中導致開裂或變形；

3、現場施工工序復雜：現有墻板需通過二次澆筑或焊接完成節點連接，施工周期長且依賴人工操作，效率低下；

4、管線預埋與連接部位處理困難：墻板與管線、暗梁等構件的結合部位需現場后澆混凝土，工藝繁瑣且質量難以控制。

技術實現思路

1、針對現有技術中存在的問題，本發明提供一種全預制格式保溫層裝配式復合墻板，通過工廠一體化預制和干式連接技術，實現高效施工與結構性能的全面提升。

2、為實現上述目的，本發明提供了以下技術方案：

3、全預制格構式保溫層裝配式復合墻板，包括三層構造的墻體和工字鋼暗梁，墻體由外至內依次為外頁混凝土層、格構式保溫層和內頁混凝土層，格構式保溫層由金屬立體桁架作支撐骨架，桁架腔體內填充真空絕熱板及巖棉板，外頁混凝土層和內頁混凝土層分別采用內置鋼筋網片澆筑混凝土成型，外頁混凝土層、內頁混凝土層頂端與底端間隔排設抗剪栓釘，抗剪栓釘將墻體與頂部、底部的暗梁錨固。

4、進一步改進方案是，所述外頁混凝土層、內頁混凝土層頂邊側與底邊側分別預埋鋼管，另一側預埋凸出的連接栓，相鄰墻板的連接栓插接在鋼管內使相鄰墻板相接。

5、更進一步改進方案是，所述暗梁上開孔，用于將墻板與上下建筑層板連接。

6、進一步改進方案是，所述外頁混凝土層、內頁混凝土層采用c30混凝土澆筑成型。

7、進一步改進方案是，所述金屬立體桁架采用q235冷彎型鋼焊接。

8、進一步改進方案是，所述金屬立體桁架四周有框邊。結構更穩定，大幅提升抗剪和抗變形能力。

9、進一步改進方案是，所述抗剪栓釘間隔≤300mm。

10、進一步改進方案是，所述真空絕熱板在靠近外頁混凝土層的外側，巖棉板在真空絕熱板內側。

11、全預制格構式保溫層裝配式復合墻板的施工方法，

12、（1）預制外頁混凝土層：內置鋼筋網片采用混凝土澆筑成型，過程中在外頁混凝土層頂端與底端間隔埋設抗剪栓釘，在外頁混凝土層頂邊側和底邊側埋設鋼管，另一側邊對應位置埋設連接栓；

13、（2）組裝格構式保溫層：先將冷彎型鋼焊接成立體桁架，放置在凝固的外頁混凝土層上，在桁架腔內填充上真空絕熱板和巖棉板；

14、（3）澆筑內頁混凝土層：格構式保溫層上采用混凝土澆筑成型，內置鋼筋網片，過程中在內頁混凝土層頂端與底端間隔埋設抗剪栓釘，在內頁混凝土層頂邊側和底邊側埋設鋼管，另一側邊對應位置埋設連接栓；

15、（4）連接工字鋼暗梁：將工字鋼置于頂端和底端，抗剪栓釘將工字鋼與外頁混凝土層、內頁混凝土層錨固。

16、有益效果

17、一、格構式保溫層的金屬桁架提供立體支撐，大幅提升抗剪和抗變形能力，桁架腔體內填充真空絕熱板及巖棉板，形成兼具保溫和抗剪性能的復合結構，節能與質量可控。

18、二、工廠全預制實現墻板、暗梁及連接件的一體化生產，現場僅需螺栓連接，減少80%以上現場作業時間，且確保管線預埋精度和節點強度。

19、三、干式連接系統：相鄰墻板通過高強連接栓與鋼管連接，暗梁用于將墻板與上下建筑層板連接，無需灌漿或焊接作業。

技術特征：

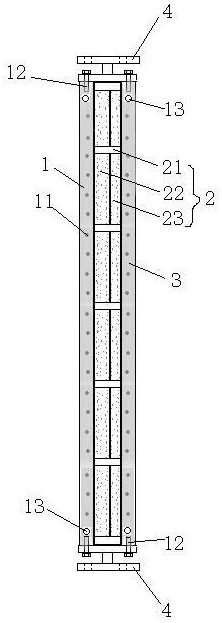

1.全預制格構式保溫層裝配式復合墻板，其特征在于：包括三層構造的墻體和工字鋼暗梁，墻體由外至內依次為外頁混凝土層（1）、格構式保溫層（2）和內頁混凝土層（3），格構式保溫層（2）由金屬立體桁架（21）作支撐骨架，桁架腔體內填充真空絕熱板（22）及巖棉板（23），外頁混凝土層（1）和內頁混凝土層（3）分別采用內置鋼筋網片（11）澆筑混凝土成型，外頁混凝土層、內頁混凝土層頂端與底端間隔排設抗剪栓釘（12），抗剪栓釘（12）將墻體與頂部、底部的暗梁（4）錨固。

2.根據權利要求1所述的全預制格構式保溫層裝配式復合墻板，其特征在于：所述外頁混凝土層（1）、內頁混凝土層（2）頂邊側與底邊側分別預埋鋼管（13），另一側預埋凸出的連接栓，相鄰墻板的連接栓插接在鋼管內使相鄰墻板相接。

3.根據權利要求1所述的全預制格構式保溫層裝配式復合墻板，其特征在于：所述暗梁（4）上開孔，用于將墻板與上下建筑層板連接。

4.根據權利要求1所述的全預制格構式保溫層裝配式復合墻板，其特征在于：所述外頁混凝土層、內頁混凝土層采用c30混凝土澆筑成型。

5.根據權利要求1所述的全預制格構式保溫層裝配式復合墻板，其特征在于：所述金屬立體桁架采用q235冷彎型鋼焊接。

6.根據權利要求1所述的全預制格構式保溫層裝配式復合墻板，其特征在于：所述金屬立體桁架四周有框邊。

7.根據權利要求1所述的全預制格構式保溫層裝配式復合墻板，其特征在于：所述抗剪栓釘間隔≤300mm。

8.根據權利要求1所述的全預制格構式保溫層裝配式復合墻板，其特征在于：所述真空絕熱板在靠近外頁混凝土層的外側，巖棉板在真空絕熱板內側。

9.全預制格構式保溫層裝配式復合墻板的施工方法，其特征在于：

技術總結
本發明公開了全預制格構式保溫層裝配式復合墻板及其施工方式，包括三層構造的墻體和工字鋼暗梁，墻體由外至內依次為外頁混凝土層、格構式保溫層和內頁混凝土層，格構式保溫層由金屬立體桁架作支撐骨架，桁架腔體內填充真空絕熱板及巖棉板，外頁混凝土層和內頁混凝土層分別采用內置鋼筋網片澆筑混凝土成型，外頁混凝土層、內頁混凝土層頂端與底端間隔排設抗剪栓釘，抗剪栓釘將墻體與頂部、底部的暗梁錨固。本發明工廠全預制、無需現場現澆連接，結構兼具保溫和抗剪性能，尤其適用于工業化建筑中對高效施工、結構穩定性和節能性能要求較高的場景。

技術研發人員：蘇鵬凱,劉佳,王希文,王乾天,龔成中
受保護的技術使用者：淮陰工學院
技術研發日：
技術公布日：2025/4/28
