本發明涉及鋁板幕墻，尤其涉及一種建筑鋁板幕墻及其施工方法。

背景技術：

1、鋁板幕墻是一種常見的建筑外墻裝飾材料，它以其輕質、高強度、良好的耐腐蝕性和美觀性而受到廣泛應用。鋁板幕墻采用鋁合金材料，重量輕，有助于減輕建筑結構的負擔，同時較高的強度，能夠承受較大的風壓和自身重量。

2、目前鋁板幕墻中鋁板的安裝方式為鉚接、焊接、卡扣或螺栓連接，這些連接方式在連接鋁板時，均需要留出操作空間，從而在安裝時便于工作人員操作，而現有技術中這些連接方式，一般設置到鋁板的邊緣，從而能夠留出操控空間，這就限制的鋁板的面積不能大大，否則鋁板和墻體之間的連接強度降低，容易造成鋁板變形、脫落，影響幕墻壽命。因此，本申請?zhí)岢隽艘环N建筑鋁板幕墻及其施工方法。

技術實現思路

1、本發明的目的在于提供一種建筑鋁板幕墻及其施工方法，以解決目前的鋁板幕墻中采用大面積鋁板容易造成連接強度低的問題。

2、為實現上述目的，本發明提供如下技術方案：

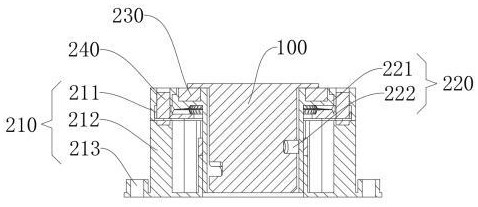

3、一種建筑鋁板幕墻，所述連接件包括：

4、鋁板固定釘，用于連接所述鋁板，所述鋁板固定釘上設置有圓柱形主體，所述主體上設置有連接槽，所述連接槽上至少設置有一段與所述鋁板平行的緊固段；

5、固定座，用于連接墻體，所述固定座包括連接外殼、連接管以及多個第一磁塊，所述連接管轉動連接到所述連接外殼內側，所述連接管內側設置有與所述連接槽配合的連接銷，所述第一磁塊固定連接到所述連接管靠近鋁板的一端，多個所述第一磁塊在周向上繞所述連接管的軸線均勻分布，所述連接銷在所述連接管的轉動下卡入所述連接槽內側。

6、進一步的，所述連接槽包括：

7、進口段，所述進口段與所述主體的軸線垂直;

8、旋緊段，所述旋緊段為自所述進口段逐漸向所述鋁板靠近的斜槽;

9、緊固段，所述進口段以及所述緊固段分別位于所述旋緊段的兩端。

10、進一步的，所述連接銷設置有三組，所述連接槽設置有三組，三組所述連接槽在周向上繞所述主體的軸線均勻分布。

11、進一步的，所述連接外殼內側設置有與其同心的內管，所述內管的內徑與所述連接管的外徑相同，所述連接外殼與所述連接套配合的口部設置有內擋環，所述連接套設置第一磁塊的端部設置有圓環狀的安裝臺，所述安裝臺上設置有與內擋環配合的限位臺階。

12、進一步的，所述連接銷通過所述連接環固定連接到所述連接套上，所述連接套上設置有多個銷孔，所述銷孔在周向上繞所述連接套的軸線均勻分布，所述連接環為圓環狀，所述連接銷固定連接到所述連接環內側，所述連接環套設在所述連接套上。

13、進一步的，所述固定座還包括：

14、緊固部，所述緊固部用于鎖定所述連接套。

15、進一步的，位于所述連接套上的安裝臺背離所述第一磁塊的一面設置有第一緊固齒，所述緊固部包括：

16、限位環，所述限位環滑動連接到所述連接外殼內側，且所述限位環套設在所述連接套上；

17、第二緊固齒，所述第二緊固齒固定連接到所述限位環靠近所述第一緊固齒的一側，所述第二緊固齒與所述第一緊固齒連接時嚙合；

18、磁柱，所述磁柱固定連接到所述限位環上的邊緣，所述磁柱穿過所述連接外殼的端部并滑動連接在所述連接外殼內側，所述磁柱和所述連接套的軸線平行；

19、第二磁塊，所述第二磁塊設置在所述限位環背離所述第一磁塊的一側，所述磁柱和所述第二磁塊互相排斥，所述第二磁塊固定連接到所述連接外殼內側，所述磁柱通過同性相斥的磁力將所述第二緊固齒壓緊在所述第一緊固齒上。

20、進一步的，所述第一緊固齒以及所述第二緊固齒在周向上繞所述連接套的軸線均勻分布。

21、本發明還公開了一種建筑鋁板幕墻施工方法，用于實現上述的建筑鋁板幕墻的安裝，所述方法包括以下步驟：

22、步驟s1、將鋁板固定釘固定連接到預設的位置，并在鋁板背離所述鋁板固定釘?shù)膫?cè)面標記所述鋁板固定釘?shù)奈恢茫瑢⑺龉潭ㄗ潭ㄟB接到所述墻體上；

23、步驟s2、將所述鋁板固定釘插入到所述固定座內側，通過含有拆卸工具的扳手驅動連接管轉動，使得所述鋁板固定到墻體上。

24、優選的，所述拆卸工具包括：

25、固定板，所述固定板為圓盤結構，所述固定板的圓心處設置有連接柱以連接扳手；

26、第三磁塊，所述第三磁塊在周向上繞所述固定板的軸線均勻分布，所述第三磁塊所形成的圓的直徑與所述第一磁塊所形成的圓的直徑相同，且所述第一磁塊和所述第三磁塊相對設置的一端磁極相反，以使得所述第一磁塊和所述第三磁塊互相吸引。。

27、綜上所述，本發明與現有技術相比具有以下有益效果：

28、本發明實施例公開的建筑鋁板幕墻通過可以隱藏安裝的鋁板固定釘以及固定座，同時，采用磁力驅動，使得采用大面的鋁板制作幕墻時，可以設置足夠的連接件增強鋁板與幕墻的連接強度，同時，不需要在鋁板進行開口操作而預留操作空間，提高了建筑幕墻的美觀性，同時，在設計幕墻時，可以采用大面積的鋁板制作，還提高了幕墻設計的靈活性。

技術特征：

1.一種建筑鋁板幕墻，所述幕墻包括鋁板以及連接件，其特征在于，所述連接件包括：

2.根據權利要求1所述的建筑鋁板幕墻，其特征在于，所述連接槽包括：

3.根據權利要求2所述的建筑鋁板幕墻，其特征在于，所述連接銷設置有三組，所述連接槽設置有三組，三組所述連接槽在周向上繞所述主體的軸線均勻分布。

4.根據權利要求1所述的建筑鋁板幕墻，其特征在于，所述連接外殼內側設置有與其同心的內管，所述內管的內徑與所述連接管的外徑相同，所述連接外殼與所述連接套配合的口部設置有內擋環，所述連接套設置第一磁塊的端部設置有圓環狀的安裝臺，所述安裝臺上設置有與內擋環配合的限位臺階。

5.根據權利要求4所述的建筑鋁板幕墻，其特征在于，所述連接銷通過所述連接環固定連接到所述連接套上，所述連接套上設置有多個銷孔，所述銷孔在周向上繞所述連接套的軸線均勻分布，所述連接環為圓環狀，所述連接銷固定連接到所述連接環內側，所述連接環套設在所述連接套上。

6.根據權利要求1-5任意一項意向所述的建筑鋁板幕墻，其特征在于，所述固定座還包括：

7.根據權利要求6所述的建筑鋁板幕墻，其特征在于，位于所述連接套上的安裝臺背離所述第一磁塊的一面設置有第一緊固齒，所述緊固部包括：

8.根據權利要求7所述的建筑鋁板幕墻，其特征在于，所述第一緊固齒以及所述第二緊固齒在周向上繞所述連接套的軸線均勻分布。

9.一種建筑鋁板幕墻施工方法，其特征在于，用于實現權利要求1-8任意一項所述的建筑鋁板幕墻的安裝，所述方法包括以下步驟：

10.根據權利要求9所述的建筑鋁板幕墻施工方法，其特征在于，拆卸工具包括：

技術總結
本發明涉及鋁板幕墻技術領域，具體提供了一種建筑鋁板幕墻及其施工方法，所述幕墻包括：鋁板固定釘，所述鋁板固定釘上設置有圓柱形主體，所述主體上設置有連接槽，所述連接槽上至少設置有一段與所述鋁板平行的緊固段；固定座，用于連接墻體，所述固定座包括連接外殼、連接管以及多個第一磁塊，所述連接管轉動連接到所述連接外殼內側，所述連接管內側設置有與所述連接槽配合的連接銷，所述第一磁塊固定連接到所述連接管靠近鋁板的一端，多個所述第一磁塊在周向上繞所述連接管的軸線均勻分布，所述連接銷在所述連接管的轉動下卡入所述連接槽內側；本發明采用大面的鋁板制作幕墻時，可以設置足夠的連接件增強鋁板與幕墻的連接強度。

技術研發人員：溫瑜文,黃文兵,安文俊,陳疏桐,夏侯崢,劉洋,夏明,胡傳芳
受保護的技術使用者：江西工程學院
技術研發日：
技術公布日：2025/4/28
