本發明涉及幕墻安裝，具體為一種預制裝配式建筑幕墻安裝結構。

背景技術：

1、在申請公布號為cn202020375331.4的專利申請中，其包括固設墻體表面的第一安裝板；固設幕墻上貼近墻體表面一側的第二安裝板；固設第一安裝板的連接卡座，連接卡座內形成一腔體；置于腔體內并抵靠第一安裝板的彈性件；置于腔體內的滑動塊，滑動塊與彈性件相接，且有部分自腔體開口處外露；固設第二安裝板上的連接底座，連接底座與滑動塊外露部分連接且可伸入腔體內，在連接底座與滑動塊伸入腔體內時擠壓彈性件使得彈性件產生向腔體外推動滑動塊和連接底座的彈力；設于連接卡座側部的鎖定結構，通過鎖定結構限位固定滑動塊以使得調節后的幕墻位置固定，利用底座與滑動塊扣合嵌入卡座，方便幕墻調節，又能提高幕墻與墻體之間連接穩定性。

2、在上述的專利中，在幕墻安裝時，需要對幕墻進行位置調整，在此過程中，會浪費施工人員大量體力，且幕墻板越大，耗費體力會增加，增加安裝過程中的風險。

技術實現思路

1、本發明的目的在于提供一種預制裝配式建筑幕墻安裝結構，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本發明的技術方案是：一種預制裝配式建筑幕墻安裝結構，包括固定框和設置在固定框一側的幕墻板，所述固定框一側開設有安裝槽，所述安裝槽內部設置有四組連接組件，所述固定框內壁固定設置有連接鈑金，所述固定框上方固定設置有兩個豎塊，所述安裝槽內部一側開設有多個凹槽，所述固定框一側設置有固定組件；

3、所述固定組件包括設置在固定框一側的兩個連接豎板，一個所述的連接豎板設置在固定框內壁一側，另一個所述的連接豎板設置在固定框的外側，所述連接豎板上開設要轉動環形槽，所述連接豎板一側上下兩方固定連接有插桿，所述固定框外側設置的連接豎板上的轉動環形槽內轉動連接有轉動盤，另一個所述的連接豎板上的轉動環形槽內轉動設置有轉動板，所述轉動盤一側固定連接有第一螺紋桿，所述第一螺紋桿一側固定連接有連接橫桿，所述連接橫桿另一端與轉動板固定連接，所述轉動板另一側固定連接有第二螺紋桿。

4、作為優選，所述連接組件包括固定設置在安裝槽內的連接短桿，所述連接短桿兩端分別開設有滑動腔，所述滑動腔內滑動連接有滑動橫塊，所述滑動橫塊一端固定連接有三角塊，所述滑動橫塊另一端與滑動腔內部之間設置有第一彈簧。

5、作為優選，所述凹槽內部兩側開設有鎖槽，所述凹槽內部一側固定連接有擠壓塊，兩個所述的鎖槽對向設置。

6、作為優選，所述固定框由兩個豎向桿和兩個橫向桿構成，所述固定框的兩個豎向桿上均開設有螺紋槽，所述固定框的豎向桿上方兩方開設有插槽，四個所述的連接短桿分別設置在兩個豎向桿與橫向桿內，所述豎向桿內的連接短桿上同樣開設有螺紋槽，所述螺紋槽與第二螺紋桿和第一螺紋桿對應，所述插桿與插槽對應。

7、作為優選，所述幕墻板朝向固定框的一側固定連接有三個支撐板，所述幕墻板一側設置有四組安裝插桿，所述安裝插桿一側設置有兩組鎖定組件。

8、作為優選，所述安裝插桿由短橫桿與短豎桿構成，所述安裝插桿整體呈l形，所述安裝插桿上開設有兩個鎖定槽，一個所述的鎖定槽開設在短豎桿一端，另一個所述的鎖定槽開設在短橫桿一端，所述安裝插桿上開設有通孔，所述通孔設置在短豎桿上的。

9、作為優選，所述鎖定組件包括固定連接在安裝插桿上的固定塊，兩組所述的固定塊分別固定連接在安裝插桿上的短豎桿與短橫桿上，所述固定塊朝向固定框的一側開設有容槽，所述固定塊兩側開設有滑動槽，所述滑動槽與容槽貫通連接，所述滑動槽內部一側開設有連接槽，兩個所述的滑動槽內分別滑動連接有鎖定塊，所述鎖定塊一側固定連接有連接板，兩個所述的連接板之間設置有第二彈簧。

10、作為優選，所述幕墻板上設置有放置槽，所述放置槽設置在短橫桿上，所述放置槽內轉動連接有翻轉板，所述翻轉板轉動軸心設置在放置槽內靠近鎖定組件的一側。

11、與現有技術相比，本發明的技術方案具有以下優點：

12、（1）固定框內設置有連接組件與凹槽，使用螺栓將連接鈑金固定在墻壁上，將幕墻板貼近固定框，支撐板搭在固定框上方，可以省下部分的力氣，安裝插桿對準安裝槽，按壓幕墻板使安裝插桿按入安裝槽內，當安裝插桿完全進入安裝槽內后，第一彈簧通過滑動橫塊推動三角塊插入鎖定槽內部，通過三角塊插入鎖定槽對安裝插桿進行鎖定，通過鎖定安裝插桿鏡幕墻板進行固定，安裝插桿進入安裝槽內時，固定塊同時進入凹槽內，擠壓塊插入容槽內，擠壓塊擠壓兩個鎖定塊斜面，鎖定塊被擠壓塊擠出滑動槽外，插入鎖槽內，通過安裝時的擠壓力，將鎖定組件固定在凹槽內，鎖定組件和凹槽與安裝插桿與連接組件配合，將幕墻板先固定在固定框外側，因支撐板的設置，在安裝幕墻板時，可以節省施工人員的體力，且支撐板貼合在固定框上，可以輔助施工人員校準幕墻板的位置，提升安裝時間；

13、（2）安裝幕墻板前，將翻轉板掀開，向放置槽內注入聚氨酯發泡膠，隨著安裝插桿進入安裝槽內時，安裝槽擠壓翻轉板向放置槽內轉動，將放置槽內的聚氨酯發泡膠從放置槽內擠壓出，使得聚氨酯發泡膠填充在安裝槽內，或者從安裝槽內滲出，當聚氨酯發泡膠膨脹固化后，殘存在放置槽內的聚氨酯發泡膠，將翻轉板頂起，使翻轉板卡在安裝槽內部凹陷槽內，通過固化的聚氨酯發泡膠與翻轉板與凹陷槽配合，提升幕墻板的穩定性，并且聚氨酯發泡膠膨脹固化后，可以填充安裝插桿與安裝槽之間的縫隙，防止后續使用時，因為加工精度問題導致幕墻板出現晃動的情況，將幕墻板固定在固定框一側后，使用與轉動盤上非圓形槽對應的工具，轉動轉動盤，轉動盤帶動第一螺紋桿轉動，第一螺紋桿通過轉動板帶動第二螺紋桿轉動，第二螺紋桿與第一螺紋桿進入螺紋槽內，并帶動連接豎板向固定框的豎向桿方向移動，連接豎板帶動插桿插入插槽與通孔內，將安裝插桿鎖定在安裝槽內部。

技術特征：

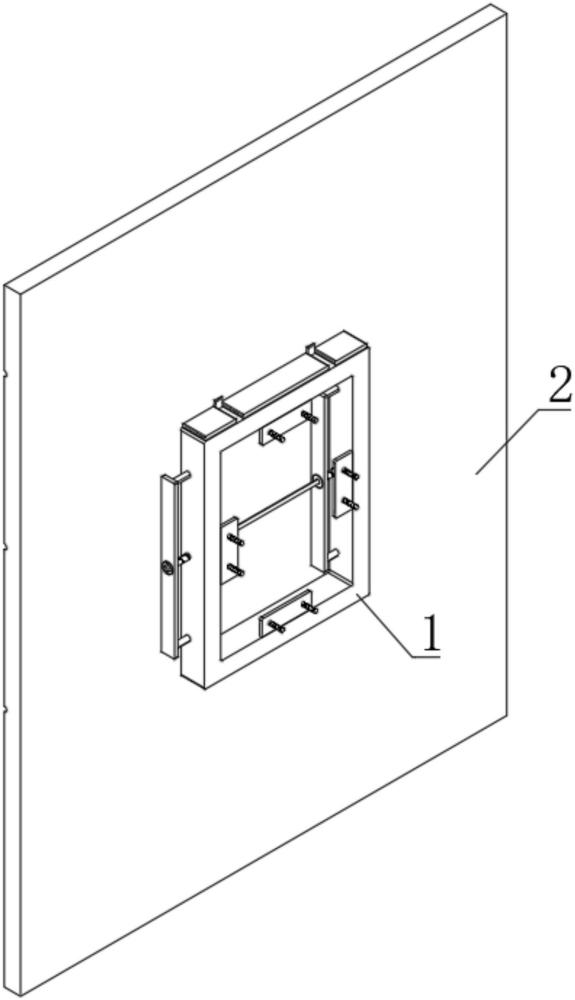

1.一種預制裝配式建筑幕墻安裝結構，包括固定框（1）和設置在固定框（1）一側的幕墻板（2），其特征在于：所述固定框（1）一側開設有安裝槽（11），所述安裝槽（11）內部設置有四組連接組件（12），所述固定框（1）內壁固定設置有連接鈑金（13），所述固定框（1）上方固定設置有兩個豎塊（14），所述安裝槽（11）內部一側開設有多個凹槽（15），所述固定框（1）一側設置有固定組件（18）；

2.根據權利要求1所述的一種預制裝配式建筑幕墻安裝結構，其特征在于：所述連接組件（12）包括固定設置在安裝槽（11）內的連接短桿（121），所述連接短桿（121）兩端分別開設有滑動腔（122），所述滑動腔（122）內滑動連接有滑動橫塊（124），所述滑動橫塊（124）一端固定連接有三角塊（125），所述滑動橫塊（124）另一端與滑動腔（122）內部之間設置有第一彈簧（123）。

3.根據權利要求1所述的一種預制裝配式建筑幕墻安裝結構，其特征在于：所述凹槽（15）內部兩側開設有鎖槽（152），所述凹槽（15）內部一側固定連接有擠壓塊（151），兩個所述的鎖槽（152）對向設置。

4.根據權利要求2所述的一種預制裝配式建筑幕墻安裝結構，其特征在于：所述固定框（1）由兩個豎向桿和兩個橫向桿構成，所述固定框（1）的兩個豎向桿上均開設有螺紋槽（16），所述固定框（1）的豎向桿上方兩方開設有插槽（17），四個所述的連接短桿（121）分別設置在兩個豎向桿與橫向桿內，所述豎向桿內的連接短桿（121）上同樣開設有螺紋槽（16），所述螺紋槽（16）與第二螺紋桿（188）和第一螺紋桿（185）對應，所述插桿（183）與插槽（17）對應。

5.根據權利要求1所述的一種預制裝配式建筑幕墻安裝結構，其特征在于：所述幕墻板（2）朝向固定框（1）的一側固定連接有三個支撐板（21），所述幕墻板（2）一側設置有四組安裝插桿（22），所述安裝插桿（22）一側設置有兩組鎖定組件（23）。

6.根據權利要求5所述的一種預制裝配式建筑幕墻安裝結構，其特征在于：所述安裝插桿（22）由短橫桿與短豎桿構成，所述安裝插桿（22）整體呈l形，所述安裝插桿（22）上開設有兩個鎖定槽（221），一個所述的鎖定槽（221）開設在短豎桿一端，另一個所述的鎖定槽（221）開設在短橫桿一端，所述安裝插桿（22）上開設有通孔（222），所述通孔（222）設置在短豎桿上的。

7.根據權利要求6所述的一種預制裝配式建筑幕墻安裝結構，其特征在于：所述鎖定組件（23）包括固定連接在安裝插桿（22）上的固定塊（231），兩組所述的固定塊（231）分別固定連接在安裝插桿（22）上的短豎桿與短橫桿上，所述固定塊（231）朝向固定框（1）的一側開設有容槽（232），所述固定塊（231）兩側開設有滑動槽（233），所述滑動槽（233）與容槽（232）貫通連接，所述滑動槽（233）內部一側開設有連接槽（234），兩個所述的滑動槽（233）內分別滑動連接有鎖定塊（235），所述鎖定塊（235）一側固定連接有連接板（236），兩個所述的連接板（236）之間設置有第二彈簧（237）。

8.根據權利要求7所述的一種預制裝配式建筑幕墻安裝結構，其特征在于：所述幕墻板（2）上設置有放置槽（24），所述放置槽（24）設置在短橫桿上，所述放置槽（24）內轉動連接有翻轉板（241），所述翻轉板（241）轉動軸心設置在放置槽（24）內靠近鎖定組件（23）的一側。

技術總結
本發明涉及幕墻安裝領域，且公開了一種預制裝配式建筑幕墻安裝結構，包括固定框和設置在固定框一側的幕墻板，固定框一側開設有安裝槽，安裝槽內部設置有四組連接組件，安裝槽內部一側開設有多個凹槽，固定框一側設置有固定組件，本申請可以通過將幕墻板貼近固定框，支撐板搭在固定框上方，節省力氣，安裝插桿對準安裝槽，按壓幕墻板使安裝插桿按入安裝槽內，當安裝插桿完全進入安裝槽內后，第一彈簧推動三角塊插入鎖定槽內部對安裝插桿進行鎖定，通過鎖定安裝插桿鏡幕墻板進行固定，因支撐板的設置，安裝幕墻板時，節省施工人員的體力，且支撐板貼合在固定框上，可以輔助施工人員校準幕墻板的位置，提升安裝時間。

技術研發人員：徐希鵬,楊延茹
受保護的技術使用者：山東華宇工學院
技術研發日：
技術公布日：2025/4/28
