本發明涉及一種用于將可運動地支承的家具部件相對家具柜體拉入到關閉位置中的家具驅動裝置，其包括：

-殼體，

-帶動件，該帶動件能夠與可運動的家具部件可松脫地聯接，

-用于對帶動件施加力的彈簧設備，

-設置或構造在殼體上的至少一個導軌，帶動件沿著該導軌可移動地支承，其中，導軌具有用于可松脫地鎖緊帶動件的第一折彎部。

此外，本發明涉及一種配置組件，其具有需說明類型的家具驅動裝置和用于推出可運動的家具部件的推出設備，通過該推出設備，可運動的家具部件可以從關閉位置出發被推出到打開位置中。此外，本發明涉及一種具有這種家具驅動裝置或具有前述類型的配置組件的抽屜抽拉導向裝置。

背景技術：

形式為拉入設備的家具驅動裝置(例如如從ep391221b1所公知的那樣)特別是與抽屜或滑動門一起使用，它們在它們的抽拉區域的大部分上可自由移動并且它們在接近關閉運動結束時才由拉入設備的帶動件抓住并且通過彈力被拉入到關閉的終端位置中。在打開可運動的家具部件時使用者必須首先通過在可運動的家具部件上手動地施加抽拉來施加與彈簧阻力相反的力，直到帶動件在預先給定的路程之后移入到導軌的折彎部中為止，通過這種方式使可運動的家具部件與帶動件分離。帶動件通過導軌的折彎部而可松脫地鎖緊在自鎖鎖定的停放位置中，其中，彈簧設備處于拉緊的狀態中并且因此處于用于下一個拉入過程的準備位置中。可運動的家具部件的直到關閉的終端位置為止的拉入路段在此是恒定的。

由優先權較早的、然而在后公布的at514666a2公知了這種類型的家具驅動裝置，其中，帶動件設置有調節機構，借助這些調節機構可以選擇帶動件是否沿著至少兩個不同長度的導軌可移動。通過這種方式可以調節具有不同彈簧預緊力的帶動件的拉入行程的長度。作為調節機構設置有在帶動件上可移置的栓(zapfen)，該栓選擇地嵌接到第一導軌中或第二導軌中。根據栓的位置，帶動件可以沿著第一或第二導軌移動。由于形式為栓的調節機構是帶動件的固有構件，所以帶動件的制造在此設計得成本有點高。另外，帶動件由于可滑動的銷軸的原因只能單側(就是說只在殼體的一側上)得到引導，因而存在帶動件的非預期的傾翻的危險。

技術實現要素：

本發明的目的是：在避免上述缺點的情況下提供一種文首述及類型的家具驅動裝置。

這根據本發明通過權利要求1的特征得以實現。在從屬權利要求中列出其它有益的設計方案。

根據本發明因此規定：導軌具有用于可松脫地鎖緊帶動件的至少一個第二折彎部，其中，設置有至少一個可運動地支承的切換元件，所述切換元件具有第一切換位置和第二切換位置，所述切換元件在第一切換位置中將第一折彎部閉鎖，使得帶動件可移入到第二折彎部中，并且切換元件在第二切換位置中釋放第一折彎部，使得帶動件可移入到第一折彎部中。

換言之，導軌具有沿著殼體的縱方向相互間隔開距離的、用于可松脫地鎖緊帶動件的至少兩個折彎部，其中，可以選擇地通過與帶動件分開的、可運動地支承的切換元件控制帶動件在可運動的家具部件被打開時移入到這些折彎部中。在切換元件的第一位置中將第一折彎部閉鎖，使得帶動件可移入到第二折彎部中。而在切換元件的第二位置中釋放第一折彎部，使得帶動件移入到該第一折彎部中。

通過所述至少兩個折彎部，帶動件能夠選擇地相對殼體可松脫地鎖緊在至少兩個彼此不同的位置上，其中，通過帶動件的兩個不同的鎖緊位置可以提供帶動件的兩個不同長度的拉入行程或者兩個不同的用于拉入可運動的家具部件的彈力。

通過這種方式能夠可變地調整帶動件的拉入行程或者彈簧設備的施加到可運動的家具部件上的力。這樣例如在小抽屜的情況中較短的拉入行程就足夠了。而在大的和重載的抽屜的情況中可能發生：抽屜由于它的重量和出現的摩擦力在到達關閉的終端位置之前就已經停留在打開位置中。通過延長拉入行程(就是說，通過擴大在帶動件的兩個端部位置之間的相對間距)，可以在較大的拉入行程上以較高的彈力拉入抽屜。

在此非強制必要的是：切換元件在第一切換位置中將第一折彎部完全閉鎖，更確切地說切換元件定位在第一切換位置中以防止帶動件移入到第一折彎部中就足夠了。

根據一種實施方式可以規定：切換元件在第一切換位置中通過阻塞來閉鎖第一折彎部，從而防止帶動件移入到第一折彎部中。也就是切換元件定位在第一切換位置中，使得第一折彎部在帶動件被拉出時由切換元件至少部分地阻塞或閉鎖并且由此防止帶動件移入到第一折彎部中。

而根據一種可選的實施方式可以規定：切換元件設置在導軌的旁側并且在第一切換位置中使帶動件偏轉，從而防止帶動件移入到第一折彎部中。也就是切換元件在這種實施方式中位于導軌的旁側或之外并且在第一切換位置中通過使沿著抽拉方向運動的帶動件偏轉或回轉來防止移入到第一折彎部中。

“折彎部”在本發明的范疇內應該理解為導軌的圓形構造的彎曲部和角形的彎邊。

本發明的另外的優點在于：這樣的家具驅動裝置配備有附加的推出設備，該附加的推出設備用于將可運動的家具部件從關閉位置推出到打開位置中。這樣的推出設備經常具有至少一個優選可鎖緊的蓄能器，所述蓄能器可以通過觸鎖系統觸發。特別是當可運動的家具部件(例如出于美學原因)沒有手柄時使用這些觸鎖系統。推出設備在此通過在關閉的家具部件上施加壓力或抽拉可解鎖，接著通過蓄能器(優選推出彈簧)的力將可運動地支承的家具部件推出到打開位置中。使用者可以接著通過從后面抓住(同樣在無手柄存在的情況下)使稍微打開的家具部件繼續沿著抽拉方向運動。

如果現在將具有拉入功能的家具驅動裝置與推出設備相互組合，那么經常出現的問題是：拉入彈簧的作用力與推出彈簧的作用力沿著相反的方向延伸并且因此互相妨礙。通過對切換元件的調節現在可能的是：在使用一個推出設備的同時縮短帶動件的拉入行程，使得推出設備的蓄能器必須越過帶動件的相應較短的拉入行程并且由此還必須克服第一家具驅動裝置的彈簧設備的較小的力。

然而在使用附加的推出設備的情況中還必須為它的蓄能器(即推出彈簧)蓄能，這經常在可運動的家具部件的拉入運動中進行。然而用于給推出彈簧蓄能的力與可運動的家具部件的拉入運動的力相反作用，因而家具驅動裝置的過長的拉入行程可能導致可運動的家具部件不能被拉入到完全的關閉位置中。通過將切換元件轉換到第二切換位置中可以解決這個問題，因為在這種情況下家具驅動裝置的縮短的拉入行程可供使用。通過這個縮短的拉入行程既可以為推出設備的蓄能器完全蓄能也可以通過家具驅動裝置的關閉力將可運動的家具部件可靠地拉入到完全的關閉位置中。

切換元件例如通過手動操作或通過工具操作而可以在第一切換位置與第二切換位置之間切換。根據一個實施例，作為可選同樣可能的是：切換元件可以通過裝配事后需與家具驅動裝置的殼體連接的用于推出可運動的家具部件的推出設備而在第一切換位置與第二切換位置之間切換。作為可選，切換元件也可以包括電力機械切換件或者電子切換件(例如晶體管)。

附圖說明

借助下面的附圖說明闡述本發明的其它細部和優點。其中：

圖1示出具有一個家具柜體和相對該家具柜體可移動的抽屜的家具的透視圖；

圖2a、2b示出抽屜抽拉導向裝置的透視圖以及它的放大的詳細視圖；

圖3a至3c示出具有用于將可運動的家具部件拉入到關閉位置中的家具驅動裝置和需裝配在其上的推出設備的抽屜抽拉導向裝置的透視圖，以及這個裝配的兩個放大的詳細視圖；

圖4a至4c示出具有關閉位置中的帶動件的家具驅動裝置的側視圖、它的放大的詳細視圖以及具有部分隱去的構件的視圖；

圖5a至5d示出帶動件的按照時間順序的拉出過程，其中，切換元件位于第一切換位置中并且在此閉鎖導軌的第一折彎部；

圖6a至6d示出帶動件的按照時間順序的拉出過程，其中，切換元件位于第二切換位置中并且在此為了帶動件移入而釋放導軌的第一折彎部；

圖7示出家具驅動裝置的分解圖；

圖8示出用于帶動件的導軌和用于降力機構的翻轉件的控制曲線的示意圖；

圖9a、9b示出家具驅動裝置的稍微改動的實施方式，其中，切換元件在第一切換位置中使帶動件偏轉，從而防止帶動件移入到第一折彎部中；

圖10a至10c示出圖9a、9b所示出的家具驅動裝置的部分區域，其中，帶動件沿著抽拉方向處于不同位置，其中，切換元件位于第一切換位置中；

圖11a、11b示出圖9a、9b所示出的家具驅動裝置的部分區域，其中，帶動件處于兩個不同位置，其中，切換元件位于第二切換位置中；

圖12a至12c示出推出設備在家具驅動裝置上的裝配，切換元件由此可以從第一切換位置出發切換到第二切換位置中。

具體實施方式

圖1示出的是具有一個家具柜體2的家具1的透視圖，其中，形式為抽屜3a的可運動的家具部件3經由抽屜抽拉導向裝置4而相對家具柜體2可移動地支承。抽屜抽拉導向裝置4具有需緊固在家具柜體2上的柜體軌道5和相對柜體軌道5可移動地支承的至少一個抽拉軌道6。通過家具驅動裝置7，可運動的家具部件3可以相對家具柜體2被拉入到關閉位置中。此外設置有推出設備8，通過該推出設備，可運動的家具部件3從關閉位置出發可以被推出到打開位置中。

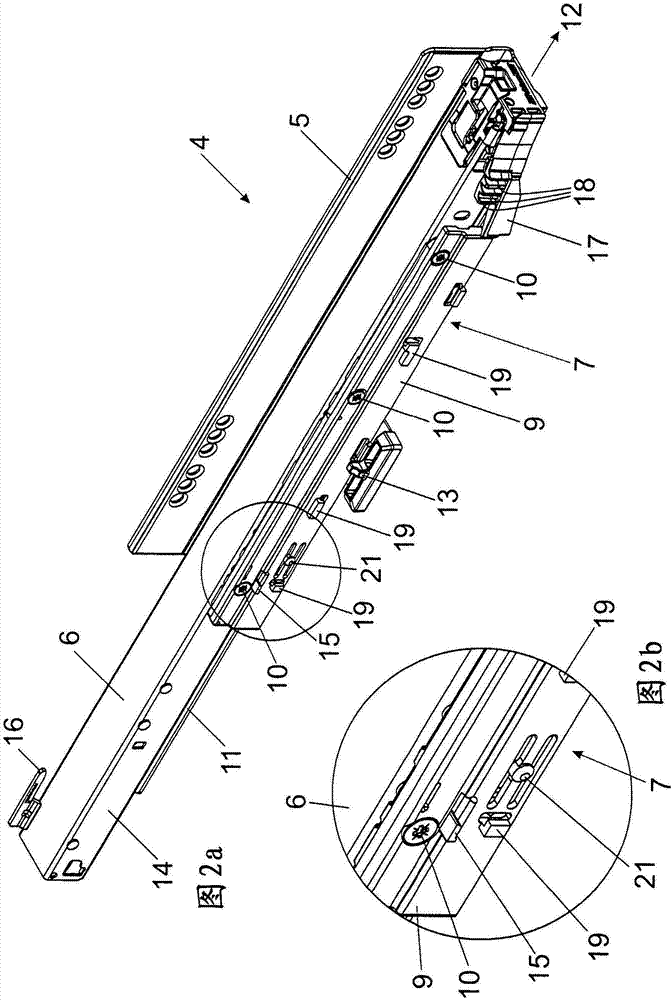

圖2a示出的是具有柜體軌道5和抽拉軌道6的抽屜抽拉導向裝置4的透視圖，延長抽拉的中間軌道11可移動地支承在柜體軌道與抽拉軌道之間。抽屜抽拉導向裝置4在所示出的附圖中位于關閉位置中，因而抽拉軌道6可以沿著打開方向12被拉出。抽拉軌道6的橫截面具有u形輪廓，其中，家具驅動裝置7的殼體9經由優選形式為螺紋件的緊固件10裝配在抽拉軌道6的側向的翼緣14上。通過家具驅動裝置7，抽拉軌道6大約在關閉運動結束時可以被拉入到關閉的終端位置中。家具驅動裝置7具有相對殼體9可運動地支承的切換元件15，該切換元件在至少兩個切換位置之間可切換(優選可滑動或可扭轉)。通過切換元件15的切換，家具驅動裝置7的一個帶動件30(圖4a)可以經過至少兩個不同長度的距離被拉向該帶動件30的關閉的終端位置。在所示出的附圖中，切換元件15位于第一位置中，在該第一位置中提供用于帶動件30(和因此用于抽拉軌道6)的長的拉入行程。圖2b示出的是在圖2a中畫圈的區域的放大圖。

為了緊固抽屜3a的背側端部，在抽拉軌道6上設置有鉤子16，該鉤子在裝配位置中插入到設置在抽屜后壁的背側上的孔中。為了緊固抽屜3a的前側端部，在抽拉軌道6的前側端部上設置有需手動操作的聯接杠桿17，該聯接杠桿的卡鎖邊棱18通過聯接杠桿17的彈性構造而能夠自動地與緊固在抽屜3a上的承載軌道可松脫地卡鎖。此外，家具驅動裝置7的殼體9設有多個鉤子19，這些鉤子可以嵌接到推出設備8的對應的開口中。為了無間隙的固定，在家具驅動裝置7的殼體9上構造有至少一個凸起21，所述凸起在裝配位置中貼靠在推出設備8的殼體22上。在固定的柜體軌道5上緊固有可以與推出設備8聯接的推出帶動件(ausstossmitnehmer)13。

圖3a示出的是抽屜抽拉導向裝置4，其具有緊固在抽拉軌道6上的家具驅動裝置7。推出設備8的殼體22應該可松脫地緊固在家具驅動裝置7的殼體9上。推出設備8具有調整輪24，通過該調整輪可以可變地調節抽屜3a在關閉位置中的位置。此外，推出設備8具有可旋轉的部分25，通過該可旋轉的部分，推出設備8的運動可以經由(未示出的)同步拉桿而與在家具柜體2上相對的第二推出設備8的運動同步。

在圖3a中和在圖3b的放大的詳細視圖中，推出設備8的殼體22經由圖2a示出的鉤子19而相對家具驅動裝置7的殼體9預定位，其中，推出設備8的殼體22具有用于操作切換元件15的止擋23。從圖3a和圖3b的預定位出發，推出設備8的殼體22可以通過沿著畫出的箭頭的方向手動加壓而相對家具驅動裝置7的殼體9滑動，因而止擋23使切換元件15從第一切換位置出發向右滑入到圖3c的第二切換位置中。在圖3c示出的第二切換位置中提供家具驅動裝置7的帶動件30(圖4a)的比第一切換位置減少的拉入行程，推出設備8的蓄能器由此在抽屜3a被從關閉位置中推出時只須越過帶動件30的縮短的拉入行程或克服彈簧設備29的較小的力。

圖4a示出的是家具驅動裝置7的側視圖，其中，在殼體9上設置或構造有具有至少兩個沿著殼體9的縱方向相互間隔開距離的折彎部27、28的導軌26。可運動地支承在殼體9上的切換元件15在此位于第一切換位置中，因而閉鎖第一折彎部27。由彈簧設備29加載的，可以與可運動的家具部件3可松脫地聯接的帶動件30經由至少一個引導元件31沿著導軌26可滑動地導向。優選包括至少一個拉力彈簧的彈簧設備29經由第一緊固位置39a緊固在殼體9上并且經由第二緊固位置39b緊固在與帶動件30分開的彈簧保持件33上，其中，彈簧保持件33經由耦合設備35(圖4c)聯動地與帶動件30連接。帶動件30具有用于與緊固在抽拉軌道6上或可運動的家具部件3上的聯接元件(優選從動銷)可松脫地聯接的缺口38。帶動件30能夠通過兩個折彎部27、28選擇地相對殼體9可松脫地鎖緊在兩個不同的位置上，其中，彈簧設備29在帶動件30與第一折彎部27可松脫地鎖緊的位置中不如在帶動件30與第二折彎部28可松脫地鎖緊的位置中拉得緊。第一折彎部27與第二折彎部28至少局部相互平行地延伸。切換元件15可以由與彈簧設備29分開的彈性元件32壓入到將折彎部27閉鎖的第一切換位置中，從而符合標準地為家具驅動裝置7提供用于帶動件30的長的拉入行程。帶動件30的彈簧輔助的拉入運動(和因此可運動的家具部件3的拉入運動)可以通過緩沖設備37、優選液壓的活塞-缸單元緩沖。

圖4b示出的是在圖4a中畫框的區域的放大圖。在所示出的實施例中帶動件30優選經過樞轉軸48而與可移動的滑動件47連接，其中，耦合設備35具有圍繞銷釘45可旋轉地支承的翻轉件36。銷釘45設置在彈簧保持件33上并且沿著滑動件47的長形孔46被滑動引導。翻轉件36具有至少一個引導部件40，該引導部件沿著控制曲線41可滑動地支承。

圖4c示出的是圖4b的詳細視圖，其中隱去了滑動件47的長形孔46。耦合設備35包括可樞轉的翻轉件36，該翻轉件36的第一齒部42與滑動件47的第二齒部43共同作用。通過耦合設備35，彈簧設備29在彈簧保持件33上的緊固位置39b相對沿著打開方向移動的帶動件30的位置倒回，使得在接近拉緊行程的終端時彈簧設備29的緊固位置39b的運動比帶動件30的運動更慢。通過這種方式以降低的力消耗進行彈簧設備29的蓄能，由此可以防止非預期的彈簧斷裂和可運動的家具部件3在帶動件30與可運動的家具部件3斷開聯接時與此相關的過度的加速。為了翻轉件36的引導而設置的控制曲線41具有第一區段41a和第二區段41b，這些區段經過一個頂點44相互連接。

圖5a至5d示出的是帶動件30的按照時間順序的拉出過程。從圖4a至4c的關閉位置出發，帶動件30通過在可運動的家具部件3上的手動的牽拉運動首先沿著導軌26的直線延伸的區段26a(圖8)可移動地支承。帶動件30經由樞轉軸48與可移動的滑動件47連接，其中，滑動件47的齒部43與翻轉件36的齒部42嚙合。翻轉件36與彈簧保持件33鉸接連接，該彈簧保持件經由緊固位置39b而與彈簧設備29連接。翻轉件36具有引導部件40，該引導部件可以沿著控制曲線41被引導。在圖5a至5d中，切換元件15位于第一切換位置中，其中，用于帶動件30移入的第一折彎部27被閉鎖，使得該帶動件30沿著較長的導軌26被引導并且接著能夠與第二折彎部28可松脫地鎖緊。

在圖5b中，帶動件30位于略微拉出的位置中，其中，翻轉件36的引導部件40位于控制曲線41的頂點44上。彈簧設備29在彈簧保持件33上的緊固位置39b首先以與沿著拉出方向移動的帶動件30相同的速度運動。

在圖5c中，帶動件30被進一步拉出，其中，翻轉件36的引導部件40在切換元件15的第一切換位置中可以沿著控制曲線41的區段41a和41b被引導。緊固位置39b通過齒部42、43的共同作用并且通過翻轉件36的樞轉運動而開始連續地降低速度，使得彈簧設備29未被拉緊到最大彈簧偏移。

在圖5d中，帶動件30通過與第二折彎部28的共同作用而圍繞樞轉軸48樞轉，使得該帶動件30與第二折彎部28可松脫地鎖緊并且因此位于自鎖鎖定的準備位置中。通過帶動件30的樞轉釋放抽拉軌道6的(未示出的)聯接元件，使得可運動的家具部件3能夠未聯接地繼續向著打開位置的方向移動。從圖5d的位置出發，所述聯接元件在可運動的家具部件3的關閉運動中可以使帶動件30重新從自鎖鎖定的準備位置中脫開，接著帶動件30可以與可運動的家具部件3一起通過彈簧設備29的力被拉入到關閉位置中。通過具有缸37a和相對該缸體可滑動的、其自由端部松動地貼靠在可移動的滑動件47上的活塞桿37b的緩沖設備37，帶動件30的彈簧輔助的拉入運動得到緩沖地進行。

圖6a示出的是家具驅動裝置7，其中，相對殼體9可滑動地支承的切換元件15運動到第二切換位置中，其中，用于帶動件30的移入的第一導軌27被釋放。可以純機械地進行切換元件15的切換，優選通過將推出設備8(圖3b，3c)事后裝配在家具驅動裝置7的殼體9上。可以看出：彈性元件22處于壓縮狀態中，因而在拆卸推出設備8時切換元件15由于釋放張力的彈性元件32的力而自動移回到第一切換位置中。在圖6a中，帶動件30位于被拉入的終端位置中，其中，彈簧設備29是松弛的。

圖6b示出：帶動件30通過在可運動的家具部件3上手動地實施抽拉首先可以沿著導軌26的直線延伸的區段26a(圖8)運動。通過具有翻轉件36的耦合設備35實現降力機構，所述翻轉件的齒部42與可移動的滑動件47的齒部43共同作用，其中，彈簧設備29在彈簧保持件33上的緊固位置39b在帶動件30被拉出時相對沿著打開方向移動的帶動件30的位置倒回。翻轉件36具有引導部件40，該引導部件沿著控制曲線41(圖6a)可滑動地被引導。

圖6c示出的是帶動件30的與圖6b相比進一步被拉出的拉緊位置。通過彈簧設備29在緊固位置39b上的非對稱的鉸接，帶動件30的引導元件30具有側向向著第一折彎部28的方向偏移的趨勢，使得帶動件30不繼續向著第二折彎部28的方向運動。第一折彎部27和第二折彎部28可以至少局部相互平行地延伸。

在圖6d中，帶動件30與第一折彎27可松脫地鎖緊，其中，通過帶動件30圍繞樞轉軸48的樞轉來釋放與抽拉軌道6連接的聯接元件。在所示出的帶動件39與第一折彎部27可松脫地鎖緊的位置中，彈簧設備29的拉緊程度小于在帶動件30與第二折彎部28可松脫地鎖緊的位置中的拉緊程度。通過切換元件15的至少兩個位置，帶動件30的至少兩個不同長度拉入行程和彈簧設備29的至少兩個不同的拉入力(einzugskraft)可供使用。

圖7示出的是家具驅動裝置7的分解圖。殼體9包括兩個需相互連接的殼體部件9a和9b，在這些殼體部件上構造有用于帶動件30的導軌26，該導軌具有兩個沿著殼體9的縱方向互相間隔開距離的折彎部27和28。此外在殼體9上構造有用于翻轉件36的控制曲線41，該控制曲線具有第一區段41a和第二區段41b，這些區段經由頂點44相互連接。為了可松脫地緊固緩沖設備37，在殼體9上設置有具有彈性的保持件50a和50b，缸37a可卡扣在這些保持件上。彈簧設備29經由第一緊固位置39a緊固在殼體9上并且經過第二緊固位置39b緊固在彈簧保持件33上，該彈簧保持件經由銷釘45沿著滑動件47的長形孔46可滑動地被引導。具有與滑動件47的此處看不到的齒部43共同作用的齒部42的翻轉件36與彈簧保持件33連接。帶動件30經由樞轉軸48而與滑動件47鉸接連接。帶動件30具有引導元件31，通過這些引導元件，帶動件30沿著殼體9的導軌26可滑動地被引導，并且經由這些引導元件，帶動件30能夠與兩個折彎部27和28可松脫地鎖緊。帶動件30具有用于與可運動的家具部件3可松脫地聯接的缺口38。在兩個切換位置之間可運動的切換元件15設置在支承元件49上并且由彈性元件32壓入到第一切換位置中，在該第一切換位置中，第一折彎部27被閉鎖。通過這種方式，用于帶動件30的較長的拉入行程符合標準地(就是說，在推出設備8不緊固的情況下)可供使用。與帶動件30分開的切換元件30也可以具有用于工具的收納部，其中，切換元件15通過工具的操作可以在兩個切換位置之間被移置。切換元件15也可以構造成由兩件式或多件式的，其中，需操作的第一部分與將折彎部27閉鎖的第二部分聯動地連接。

圖8大幅簡化地示出導軌26的走向，該導軌從帶動件30的拉入的終端位置51出發包括一個直線的移動路徑26a和至少兩個沿著縱方向彼此間隔開距離的、用于可松脫地鎖緊帶動件30的折彎部27和28。在切換元件15的第一切換位置中，第一折彎部27被閉鎖，使得帶動件30在彈簧設備29拉緊時移入到第二折彎部28中。而用于引導翻轉件36的控制曲線41包括第一區段41a和第二區段41b，這些區段經由頂點44互相連接。如果現在設置有兩個彼此間隔開距離的折彎部27和28，那么控制曲線41在理論上還必須包括附加的第三區段41c，該第三區段與第一區段41a沿著縱方向間隔開距離。此外，也可以通過附加的切換元件15a來控制翻轉件36移入到第一區段41a中或作為可選移入到第三區段41c中。但是通過與第一區段41a連接的第二區段41b可能的是：既放棄第三區段41c也放棄附加的切換元件15a，使得一個唯一的切換元件15不僅對于選擇折彎部27、28而且還對于控制曲線41的與此對應的長度來說都是足夠的。降力在帶動件30到折彎部27、28中的兩個移動路徑的情況中與行程成比例。翻轉件36在切換元件15的第一折彎部27被閉鎖的第一切換位置中可以沿著第一區段41a和第二區段41b被引導。而如果切換元件15位于第一折部彎27被釋放的第二切換位置內，那么翻轉件36僅僅沿著控制曲線41的第一區段41a被引導。

圖9a示出的是家具驅動裝置7的稍微改動的實施方式，其中，切換元件15設置在導軌26的旁側并且在第一切換位置中使帶動件30偏轉，從而防止帶動件30移入到第一折彎部27中。在前述實施例中，切換元件15在第一切換位置中將第一折彎部27全部或部分地閉鎖和因此防止帶動件30移入到第一折彎部27中，與該實施例中不同，可運動的切換元件15在本實施方式中現在位于導軌26的旁側或之外。切換元件15具有可運動的凸起，該凸起在第一切換位置(圖9a)中從殼體9的一個底部53上凸出并且在第二切換位置(圖9b)中基本上與殼體9的底部53齊平地延伸并且因此允許帶動件30移入到第一折彎部27中。在此如已經說明的那樣也可以規定：切換元件15可以通過裝配和拆卸需事后與家具驅動裝置7的殼體9連接的推出設備8而在第一切換位置與第二切換位置之間切換。

圖9b示出的是切換元件15在第二切換位置中的家具驅動裝置7，因而帶動件30在沿著打開方向被拉出時移入到第一折彎部27中。如同樣在前述實施例中那樣，帶動件30在沿著抽拉方向12拉出時(并且當切換元件15位于第二切換位置中時)移入到第一折彎部27中，這是因為帶動件30由彈簧設備29的力利用橫向于抽拉方向12的力被壓向導軌26的側壁54。

圖10a至10c示出的是帶動件30沿著抽拉方向12處于不同位置中的家具驅動裝置7的部分區域。根據圖10a，可運動地支承在殼體9上的切換元件15位于第一切換位置中，在該第一切換位置中防止帶動件30記憶如到第一折彎部27中。可運動的切換元件15在此設置在導軌29的旁側并且在第一切換位置中使帶動件30偏轉，使得在沿著抽拉方向12被拉出時帶動件30不能移入到第一折彎部27中。如在圖10b中可以看到的那樣，帶動件30被引導從第一折彎部27旁經過，接著帶動件30的引導元件31移入到第二折彎部28中并且通過這種方式使帶動件30圍繞樞轉軸48翻轉。通過帶動件30圍繞樞轉軸48的翻轉，可運動的家具部件3與帶動件30分離并且可以繼續沿著抽拉方向12運動。如果將可運動的家具部件3重新關閉，那么帶動件30重新從與第二折彎部28的鎖緊位置中脫離并且與可運動的家具部件3一起由彈簧設備29的力拉入到關閉位置中。

圖11a和圖11b分別示出的是家具驅動裝置7的一個部分區域，其中，可運動地支承在殼體9上的切換元件15位于第二切換位置中。在切換元件15的第二切換位置中，這個切換元件下沉，使得該切換元件15不妨礙帶動件30的運動。由于帶動件30的兩個引導元件31由彈簧設備29的力壓向導軌26的側壁54，所以帶動件30在沿著抽拉方向12運動時移入到第一折彎部27中。通過引導元件31移入到第一折彎部中，帶動件30圍繞樞轉軸48扭轉并且釋放可運動的家具部件3。圖11b示出的是可松脫地鎖緊在第一折彎部27中的帶動件30。通過兩個從帶動件30上橫向凸出的引導元件31，帶動件30在殼體9的兩個殼體部件9a、9b(圖7)之間在兩側被引導，由此防止了帶動件30在殼體9的兩個殼體部件9a、9b之間的非預期的反轉。

圖12a至12c示出的是推出設備8在家具驅動裝置7上的裝配，其中，切換元件15可以通過這個裝配從第一切換位置出發切換到第二切換位置中。切換元件15可運動地支承在殼體9上并且在所示出的實施例中構造成平衡桿(wippe)，該平衡桿圍繞在裝配裝置中豎直延伸的軸55可樞轉地支承。切換元件15由(例如形式為板簧的)彈性元件32的預先給定的力保持在第一切換位置中，因而帶動件30可以在未裝配推出設備8的情況中與導軌26的第二折彎部28可松脫地鎖緊，其中，提供彈簧設備29的較大的拉入力以及帶動件30的較長的拉入行程。家具驅動裝置7的殼體9具有至少一個沿著殼體9的縱方向延伸的引導裝置56，推出設備8的接片59可以插入到該引導裝置中。推出設備8因此以接片59插入到家具驅動裝置7的引導裝置56中，其中，切換元件15圍繞豎直延伸的軸55樞轉并且因此可切換到第二切換位置中，使得帶動件30移入到第一折彎部27中。通過這種方式還提供彈簧設備29的減小的拉入力以及帶動件30的縮短的拉入行程。在接片59完全插入到引導裝置56中時，家具驅動裝置7的殼體9的至少一個卡鎖元件57(優選凸塊)可以與推出設備8的接片58的一個對應的開口58可松脫地卡鎖。通過這種方式，推出設備8被以預先給定的保持力沿著殼體9的縱方向固定。
