本實用新型涉及門窗技術領域，尤其涉及一種智能逃生防護安全窗。

背景技術：

隨著社會的發展，建筑物越建越高，居住在高層建筑里的人越來越多。高樓發生緊急危險的情況也就隨之增加，尤其發生火災的情況。人們在發生緊急情況來不及逃出房間時，通常選擇窗戶作為首選的逃生通道。然而現有的樓房都安裝了防盜窗，防盜窗一旦裝好就很難再打開。當發生緊火災時，防盜窗便成了逃生的障礙。

目前為了解決上述問題，現有技術中已經發明了多種起逃生作用的防盜窗。例如，公布號為CN 103883232 A的中國發明專利申請中，公開了一種便于逃生的防盜窗，包括一個左側固定框、一個右側活動框和若干個中間活動框。左側固定框固定在墻體中，發生火災或者地震時，需要室內人員依次打開固定框之間的鎖扣環，活動框才能形成向下逃生軟梯。

然而目前的逃生防盜窗，窗柵之間的連接通?；跈C械結構，都是需要人工操作才能打開，才能形成逃生梯。而在發生火災時，室內人員可能會由于驚慌失措或者被煙霧熏的失去意識，可能無法打開防盜窗。在這樣的情況下，手動打開防盜窗的方式，可能致使室內人員無法通過逃生梯進行逃離，外部也無法及時實施救援。

基于上述可知，目前的逃生防盜窗通過人工操作進行逃生的方式，還是不能有效保證室內人員的人身安全。

技術實現要素：

本實用新型提供了一種智能逃生防護安全窗，用以解決現有技術中逃生防盜窗通過人工操作無法保證室內人員安全的問題。

依據本實用新型的一個方面，提供一種智能逃生防護安全窗，包括若干窗柵、開合器、連接器、用于控制所述開合器開啟與閉合的控制器以及用于將窗體一側窗柵固定于墻體的固定器；其中，

所述開合器在閉合狀態下將相鄰的窗柵并行連接，在開啟狀態下斷開所述窗柵之間的并行連接；

所述連接器將相鄰的窗柵串行連接，在所述開合器開啟狀態下，將所述窗柵串聯成逃生梯。

進一步地，所述安全窗還包括與所述控制器相連接傳感器。

進一步地，所述傳感器包括溫度傳感器和/或煙霧傳感器。

進一步地，所述安全窗還包括用于防盜檢測的傳感器和報警器。

進一步地，所述傳感器集成于所述開合器中。

進一步地，所述開合器位于所述窗柵的四個角。

進一步地，所述固定器設置于窗體一側窗柵底部。

進一步地，所述窗柵中設置橫梁。

進一步地，所述窗柵中設置有與所述橫梁垂直的豎梁。

本實用新型具有以下有益效果：

本實用新型所提供的智能逃生防護安全窗，增加了傳感器和控制器，可以自動檢測當前室內環境的狀態，并在發生火災時，自動將窗柵串聯成一個逃生攀梯，便于室內人員通過窗口快速逃離，同時也可使外部人員能夠及時實施救援，有效保證室內人員的人身安全。本實用新型的防護安全窗結構簡單、安裝方便，同時兼具防盜報警以及智能逃生多重功能。

上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，可依照說明書的內容予以實施，并且為了讓本實用新型的 上述和其它目的、特征和優點能夠更明顯易懂，以下特舉本實用新型的具體實施方式。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作一簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型一實施例中智能逃生防護安全窗的結構示意圖；

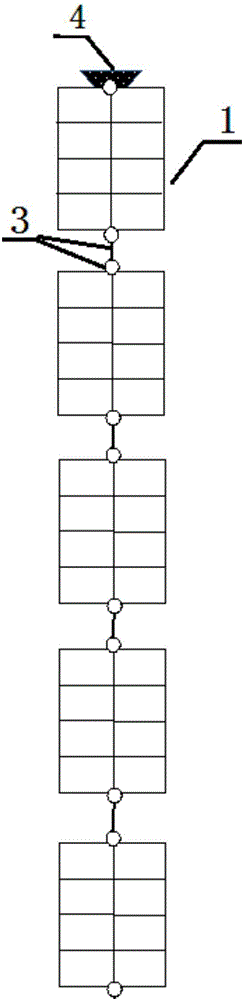

圖2為本實用新型一實施例中智能逃生防護安全窗形成的逃生攀梯示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1所示，本實用新型實施例提供了一種智能逃生防護安全窗，包括若干窗柵1、開合器2、連接器3、用于控制開合器2開啟與閉合的控制器(圖中未示出)以及用于將窗體一側窗柵固定于墻體的固定器4。其中，開合器2在閉合狀態下將相鄰的窗柵1并行連接，在開啟狀態下斷開窗柵1之間的并行連接；連接器3將相鄰的窗柵1串行連接，在開合器2開啟狀態下，將窗柵1串聯成逃生梯。

具體地，窗柵1采用矩形框架，框架中設置有若干橫梁以及與橫梁相互垂直的豎梁。對于橫梁和豎梁的數量設置，需要根據實際需要進行選擇。例如，用戶需要窗柵1展開后的逃生攀梯的足夠長，一旦窗戶大小確定，則需要增加窗柵1的數量，對窗柵1的寬度進行調整。當窗柵1的寬度足夠窄時，則無需設置中間的豎梁。

開合器2在安全狀態時，處于閉合狀態，將相鄰的窗柵1并行連接；在有火災情況下，控制器控制開合器2處于打開狀態。對于開合器2的位置設置，本實施例中，優選將開合器2設置于窗柵1的四個角上(如圖1所示)，便于實現快速開合，減少窗體結構的復雜度。當然，還可以設置于兩個窗柵1鄰邊上的其他位置或者整個相鄰邊上。本實用新型中對其位置不進行唯一限定，任何通過開合器2實現兩個窗柵1之間并行連接的位置都在本實用新型的保護范圍之內。

連接器3在緊急情況下將安全窗調整為逃生攀梯。連接器3將窗柵1進行串行連接，位于窗柵1的頂部和底部。對于連接器3的實現，參見圖1，本實施例中優選采用在窗柵的頂部和底部中間設置固定鏈接點，通過鋼索等連接線實現相鄰窗柵的連接。通過優選的連接方式，可以有效簡化窗體的結構。當然也可以通過其他方式實現，但是需要保證整個安全窗從墻體自動分離后，窗柵1會按順序自動垂落，最后形成圖2所示的逃生攀梯。

控制器用于控制開合器2開啟與閉合的控制器。對于控制器的位置的設置可以集成于某一開合器2中，也可以單獨放置于安全窗的其他位置，本實用新型中不做特殊限定。對于控制器可采用單片機、FPGA、CPLD等硬件器件實現。

具體地，控制器通過與其相連的傳感器實現開合器的控制。具體地，傳感器用于火災和防盜的檢測?？刂破鳈z測到傳感器有異常值，通過與其相連的報警器報警；判定火災發生時，控制開合器2打開。本實用新型中，優 選將傳感器集成于開合器2中。這樣可以減少整個安全窗的配置部件以及窗戶安裝的復雜度。當然也可以將傳感器置于窗柵1的其他位置，例如窗柵1中設置的橫梁或者與橫梁相垂直的豎梁上。

對于傳感器用于檢測火災是否發生，通常采用溫度傳感器或煙霧傳感器或者兩者的結合。傳感器用于防盜檢測時，可采用微波傳感器和/紅外傳感器。對于微波傳感器、紅外傳感器、溫度傳感器和煙霧傳感器已屬于本領域技術人員所熟知的技術，本實用新型中不再對其進行介紹。

進一步地，固定器4優選采用鎖扣的形式。將鎖扣設置于安全窗一側的窗柵1底部，通過該鎖扣與墻體進行固定連接，如圖1和圖2所示。在火災狀態時，鎖扣可以將逃生攀梯固定于墻體上，避免攀梯滑落。

綜上所述，本實用新型所提供的智能逃生防護安全窗，增加了傳感器和控制器，可以自動檢測當前室內環境的狀態，并在檢測到火災時，自動將窗柵串聯成一個逃生攀梯，便于室內人員通過窗口快速逃離，同時也可使外部人員能夠及時實施救援，有效保證室內人員的人身安全。本實用新型的智能逃生防護安全窗結構簡單、安裝方便，同時兼具防盜報警以及智能逃生多重功能。

雖然通過實施例描述了本申請，本領域的技術人員知道，本申請有許多變形和變化而不脫離本實用新型的精神和范圍。這樣，倘若本實用新型的這些修改和變型屬于本實用新型權利要求及其等同技術的范圍之內，則本實用新型也意圖包含這些改動和變型在內。
