本實用新型涉及食物料理機領域，尤其涉及一種上蓋組件以及可采用該上蓋組件的食物料理機。

背景技術：

諸如豆漿機的食物料理機正廣泛受到家庭用戶的歡迎。一般而言，這類食物料理機都具有食物粉碎、加熱等功能，可以實現食材的自動烹飪，從而給用戶的生活帶來便利。例如，豆漿機可以完成直接從原料到可食用豆漿的整個加工過程。

當前市場上的電機上置型的食物料理機或豆漿機的下蓋內層結構有很多種，普遍采用的有：

1、雙層下蓋的結構：產品的動力系統固定鎖緊在下蓋內層上(塑膠殼)，外層再套一個不銹鋼外殼，外層不銹鋼起裝飾和隔離的作用；

2、單層下蓋的結構：電機用外螺母的形式固定鎖緊在不銹鋼下蓋上，電機與不銹鋼之間缺少隔離防護，又不能很好的作一些關聯性的結構設計。

技術實現要素：

本實用新型提出了一種上蓋組件。該上蓋組件與現有技術中的雙層下蓋的結構完全不同，并可以有效降低電機運轉過程中的振動和噪音。

根據本實用新型的一個方面，提供了一種上蓋組件，包括：

上蓋、內蓋和下蓋，該內蓋設置于該上蓋和下蓋之間，該下蓋的下部具有突出部；

電機固定座；以及

電機，安裝于該電機固定座上并置于該下蓋的該突出部內，其中該電機固定座夾在該突出部的底壁和該電機之間，

其中，該內蓋的下部向下延伸且向下抵壓該電機固定座，以使該電機和電機固定座固定于該下蓋的突出部內。

較佳地，在上述的上蓋組件中，該電機固定座的側壁具有向外突出的臺階，該內蓋的下部抵壓該臺階的上表面。

較佳地，在上述的上蓋組件中，該下蓋的突出部的底壁和該電機固定座之間設置有電機密封墊。

較佳地，在上述的上蓋組件中，該下蓋的突出部的底壁為平面或者曲面。

較佳地，在上述的上蓋組件中，該內蓋的上部固定在上蓋與下蓋之間。

較佳地，在上述的上蓋組件中，該突出部的底壁上具有開孔，該電機的輸出軸從該底壁上的開孔伸出，該底壁的開孔和該電機的輸出軸之間設置有油封。

較佳地，在上述的上蓋組件中，該內蓋的下部形成筒狀結構，底部形成開口，該電機固定座的位于該臺階上方的部分卡入定位在該開口內，避免電機徑向晃動。

較佳地，在上述的上蓋組件中，該內蓋的筒狀結構的底部外側壁抵靠該下蓋。

較佳地，在上述的上蓋組件中，該下蓋的頂部外緣、該內蓋的頂部外緣上開設有相對應的貫孔，且該上蓋的外緣上開設有與該貫孔相對應的螺孔，且該下蓋的頂部外緣、內蓋的頂部外緣和上蓋的外緣經由螺釘固定在一起。

根據本實用新型的另一方面，提供了一種食物料理機，包括如以上所討論的上蓋組件和杯體，該上蓋組件適于蓋合于該杯體。

應當理解，本實用新型以上的一般性描述和以下的詳細描述都是示例性和說明性的，并且旨在為如權利要求所述的本實用新型提供進一步的解釋。

附圖說明

包括附圖是為提供對本實用新型進一步的理解，它們被收錄并構成本申請的一部分，附圖示出了本實用新型的實施例，并與本說明書一起起到解釋本實用新型原理的作用。附圖中：

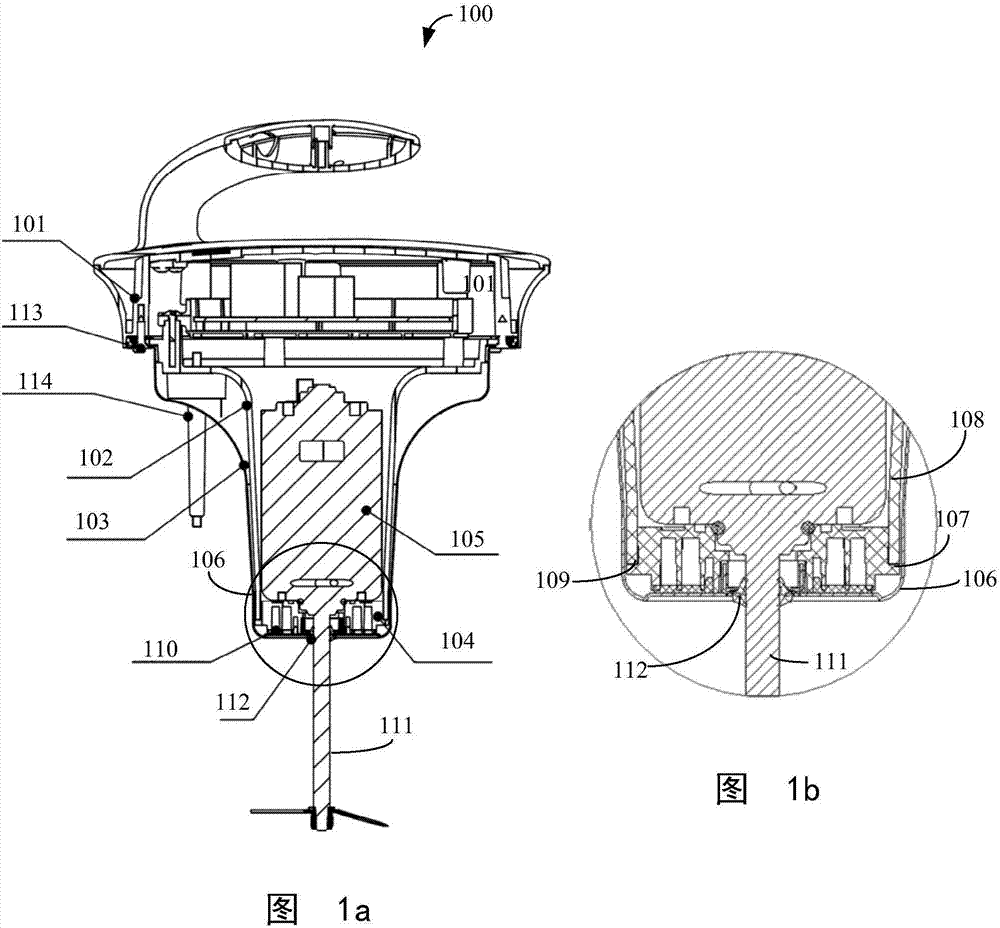

圖1a示出了根據本實用新型的上蓋組件的一個實施例的剖視圖。

圖1b示出了圖1a所示的上蓋組件的局部放大圖。

圖2示出了電機組件的一個實施例的分解示圖。

圖3示出了上蓋組件的一個實施例的整體分解示圖。

具體實施方式

現在將詳細參考附圖描述本實用新型的實施例。現在將詳細參考本實用新型的優選實施例，其示例在附圖中示出。在任何可能的情況下，在所有附圖中將使用相同的標記來表示相同或相似的部分。此外，盡管本實用新型中所使用的術語是從公知公用的術語中選擇的，但是本實用新型說明書中所提及的一些術語可能是申請人按他或她的判斷來選擇的，其詳細含義在本文的描述的相關部分中說明。此外，要求不僅僅通過所使用的實際術語，而是還要通過每個術語所蘊含的意義來理解本實用新型。

首先參考圖1a和圖1b，本實用新型的上蓋組件100主要包括：上蓋101、內蓋102、下蓋103、電機固定座104和電機105。

下蓋103優選是不銹鋼下蓋。內蓋102設置于該上蓋101和下蓋103之間。該下蓋103的下部具有突出部106。電機固定座104的側壁具有向外突出的臺階107，如圖1b和圖2所示。該突出部106的底壁上具有開孔，該電機105的輸出軸111從該底壁上的開孔伸出。較佳地，該底壁的開孔和該電機105的輸出軸111之間優選還設置有油封112。

電機105安裝于該電機固定座104上并置于該下蓋103的該突出部106內。該電機固定座104夾在該突出部106的底壁和該電機105之間。

特別是，該內蓋102的下部108向下延伸，形成筒狀結構108，底部形成開口。該筒狀結構108的底部端面109抵壓該電機固定座104的臺階107的上表面，以使該電機105和電機固定座104固定于該下蓋103的突出部106內。如此，本實用新型利用鎖定電機105的電機固定架104上延伸出的臺階107與內蓋102延伸出的底部端面109(例如圓形孔端面)相互限位限制電機105的徑向活動，再利用下蓋103套在內蓋102上來限位電機105的軸向活動，兩個方向組裝相互配合組合。當套在電機105的下蓋103與內蓋102鎖緊組合時，下蓋103會把電機104擠壓限位在下蓋103內。

另一變化方式，該電機固定座104的臺階107可以取消，內蓋下部103直接抵壓電機固定座104的上表面，為了更好的定位也可以是在電機固定座104的上表面形成凹槽，所述內蓋下部103抵壓凹槽底壁及側壁。

根據一個優選實施例，該筒狀結構108的底部端面109的內徑與該電機固定座104的位于該臺階107上方的側壁的外徑相同。這樣，在將筒狀結構108抵壓在該電機固定座104的臺階107的上表面時，所述電機固定座104位于所述臺階107上方的部分卡入定位在所述該筒狀結構108的底部開口內，筒狀結構108將能夠限制電機105和電機固定座104的徑向活動。

更優選的，還可以使得下蓋103的與該筒狀結構108的底部端面109相對應的位置處的內徑與該底部端面109的外徑相同。換言之，底部可以形成開口，所述電機固定座104的位于所述臺階107上方的部分卡入定位在所述開口內，避免電機150徑向晃動，使所述內蓋102的下部末端的外側壁抵靠所述下蓋103，即這樣可以進一步限制電機105和電機固定座104在下蓋103的突出部106以及筒狀結構108內的徑向活動。

此外，可以在該下蓋103的突出部106的底壁和該電機固定座104之間設置有電機密封墊110。當下蓋103與內蓋102等部件鎖緊(以下將進一步討論)時，電機密封墊110可以起到減震、限位、密封等作用，可以減少電機105與下蓋103之間的二次螺絲固定。即，根據以上的結構，內蓋102與電機固定座104之間采用套裝的結構，因此電機105與下蓋103之間可以不緊固。這樣，電機105與不銹鋼下蓋103之間可以不鎖螺絲，本實用新型就可以允許下蓋103的突出部106的底壁為曲面(未圖示)，例如半球形曲面，而非如圖1a至圖3所示的圓形平面。

作為另一個優選實施例，轉到圖3，該下蓋103的頂部外緣、該內蓋102的頂部外緣上開設有相對應的貫孔(未圖示)，且該上蓋101的外緣上開設有與該貫孔相對應的螺孔(未圖示)，且該下蓋103的頂部外緣、內蓋102的頂部外緣和上蓋101的外緣經由螺釘113固定在一起。

基于上述結構，參考圖3來進一步討論本實用新型的上蓋組件的裝配過程。

將下蓋103裝在夾具上定位，取電機105后套裝電機密封墊110，再取一個油封112裝在電機固定座104的卡孔內組合，把電機105插在下蓋103內貼平，再取內蓋102裝防溢電極114，把裝有防溢電極114的內蓋102對位套裝在電機104上裝入，把內蓋102裝在下蓋103內對位組合，再通過螺釘116把電源板115固定要內蓋102上(連接接通線路)，再取上蓋101對位內蓋102裝入，把上蓋組件100全部對位裝配到位、最后取螺釘113從下蓋103的孔內鎖入，把上蓋101鎖緊固定。

以上討論的上蓋組件100可以應用于食物料理機上。該食物料理機進一步包括杯體，將該上蓋組件100蓋合于該杯體上就可以通過上蓋組件100的電機105對杯體內的食材進行粉碎料理作業。

本實用新型的上蓋組件100結構簡單，可以快速導入生產，壓縮并減少產品的裝配工序，提升產品的生產效率和產品品質。
