本技術屬于衛生設備，涉及一種坐便器，特別是一種成人移動坐便器。

背景技術：

1、坐便器又稱馬桶，成人移動坐便器是指可以靈活移動且通常供成人使用的坐便器。對于不方便行動的病人、老人或孕婦等人群，使用成人移動坐便器能便于他們排便。

2、由于成人移動坐便器的適用群體比較特殊，因此成人移動坐便器的舒適度和方便性也尤為重要，當今商家也根據用戶需求對成人移動坐便器進行了各種結構改進，以滿足適用群體的需求。

3、中國專利（申請?zhí)枺?02022558718.6）公開了一種成人移動坐便器，包括座體和桶體，還包括多根支腳，支腳豎直設置，支腳與座體之間螺紋連接，支腳上還螺紋連接有鎖緊螺母，通過旋擰支腳便調整支腳伸出座體的長度，實現調整座體以及座圈的高度。

4、上述方案為成人移動坐便器，不僅能通過旋擰支腳便能調整支腳伸出座體的長度，根據用戶自身高度進行適應性調整，并且該方案還包括扶手，扶手與座體之間通過升降結構相連接，可調整扶手的高度；但是成人移動坐便器的適用群體多是不方便行動的病人、老人或孕婦等人群，在坐上坐便器或離開坐便器時，扶手的設置會影響用戶的移動，特別是對于行動不方便的人群來說，難以跨過扶手來坐到坐便器上。

技術實現思路

1、本實用新型提出了一種成人移動坐便器，本實用新型要解決的技術問題是如何使成人移動坐便器上的扶手不影響用戶的移動。

2、本實用新型的要解決的技術問題可通過下列技術方案來實現：一種成人移動坐便器，包括坐便器本體和便桶，便桶安裝在坐便器本體內，坐便器本體的上方固定安裝有靠背，靠背位于便桶的后側，其特征在于，成人移動坐便器還包括扶手，靠背的左右兩側均安裝有一組扶手，扶手的一端與靠背轉動連接，扶手的另一端上安裝有支撐桿，支撐桿的一端與扶手轉動連接，坐便器本體的頂壁上具有與支撐桿另一端形狀相吻合的定位凹槽，當扶手轉動至與坐便器本體的頂壁平行狀態時，支撐桿的另一端能嵌入定位凹槽內。

3、本成人移動坐便器的扶手與靠背轉動連接，在用戶需要坐上坐便器或離開坐便器時可將扶手向上轉動，使扶手不會影響到用戶的移動，特別是對于行動不方便的人群來說更加方便，且當扶手轉動至與坐便器本體的頂壁平行狀態時，支撐桿的另一端能嵌入定位凹槽內，此時扶手能更好地為用戶提供手臂支撐的地方，且支撐桿嵌入定位凹槽內后扶手也不易發生移動，強度更高且更加穩定；為了使扶手向上轉動時支撐桿不影響用戶的移動，將支撐桿也設置為與扶手轉動連接，轉動支撐桿便能使支撐桿離開用戶的移動區域。

4、作為優化，扶手的底壁上具有與支撐桿形狀相吻合的收納凹槽，當支撐桿抵靠在扶手上時，支撐桿嵌入收納凹槽內，支撐桿嵌入收納凹槽內后不再占用外界空間，用戶需要坐上坐便器或離開坐便器時將扶手向上轉動并將支撐桿嵌入收納凹槽內，更加方便用戶的移動。

5、作為優化，支撐桿一端與扶手轉動連接的軸孔呈條狀，支撐桿相對于扶手能滑動，當支撐桿嵌入收納凹槽內時，支撐桿一端能在軸孔內滑動并使支撐桿轉動脫離收納凹槽，更具體地說，由于支撐桿的一端并不與軸孔的位置相吻合而是位于軸孔的一側，因此當掰動支撐桿另一端使其轉動時，支撐桿的一端會將支撐桿頂起并使支撐桿與軸孔連接的連接軸在軸孔內滑動，使支撐桿轉動脫離收納凹槽，反之將支撐桿嵌入收納凹槽內時，支撐桿一端先嵌入收納凹槽內，支撐桿另一端嵌入收納凹槽內的過程中連接軸在軸孔內滑動，本結構的設計使支撐桿不易自然脫離收納凹槽，并使支撐桿轉動的過程中不易與收納凹槽發生碰撞造成損壞。

6、作為優化，收納凹槽的內壁上具有鎖固部，當支撐桿嵌入收納凹槽內時，鎖固部能使支撐桿保持嵌入收納凹槽內，鎖固部可通過緊配合、卡接或嵌合的方式鎖固支撐桿，使支撐桿不易自然脫離收納凹槽。

7、作為優化，收納凹槽的底壁上具有抵靠槽，當支撐桿的一端嵌入定位凹槽內時，支撐桿的另一端嵌入抵靠槽內，此狀態下支撐桿的兩端均嵌入凹槽內，定位效果更好且支撐桿的穩定性更高。

8、作為優化，支撐桿包括桿體和支撐部，支撐部位于支撐桿的另一端，支撐部的直徑大于桿體的直徑，當扶手轉動至與坐便器本體的頂壁平行狀態時，支撐部能嵌入定位凹槽內，支撐部的直徑大于桿體的直徑使支撐部嵌入定位凹槽內后支撐桿的支撐強度和支撐穩定性都能提高，且支撐桿嵌入收納凹槽內后部分支撐部位于收納凹槽外，用戶方便通過掰動支撐部使支撐桿轉動。

9、作為優化，扶手的一端與靠背之間通過轉軸相連接，靠背的兩側上均具有限位部，當扶手向后轉動時扶手能抵靠在限位部上，扶手抵靠在限位部上后無法再向后轉動，一方面避免扶手轉動過度，另一方面為扶手提供支撐結構。

10、作為優化，成人移動坐便器還包括坐墊，坐墊與坐便器本體轉動連接且坐墊能封蓋住便桶的桶口。

11、作為優化，靠背上具有中空部，翻轉坐墊能使坐墊位于中空部內。

12、翻轉坐墊使坐墊抵靠在坐便器本體的頂壁上，成人移動坐便器便能當做座椅使用，中空部的設計使坐墊翻轉至靠背處時不占用空間。

13、作為優化，成人移動坐便器還包括座圈，座圈的后緣部與坐便器本體轉動連接，座圈位于便桶的上方且能抵靠在坐便器本體的頂壁上。

14、與現有技術相比，本成人移動坐便器的扶手與靠背轉動連接，使扶手不會影響到用戶的移動，特別是對于行動不方便的人群來說更加方便；支撐桿結構使扶手不易發生移動，強度更高且更加穩定。

技術特征：

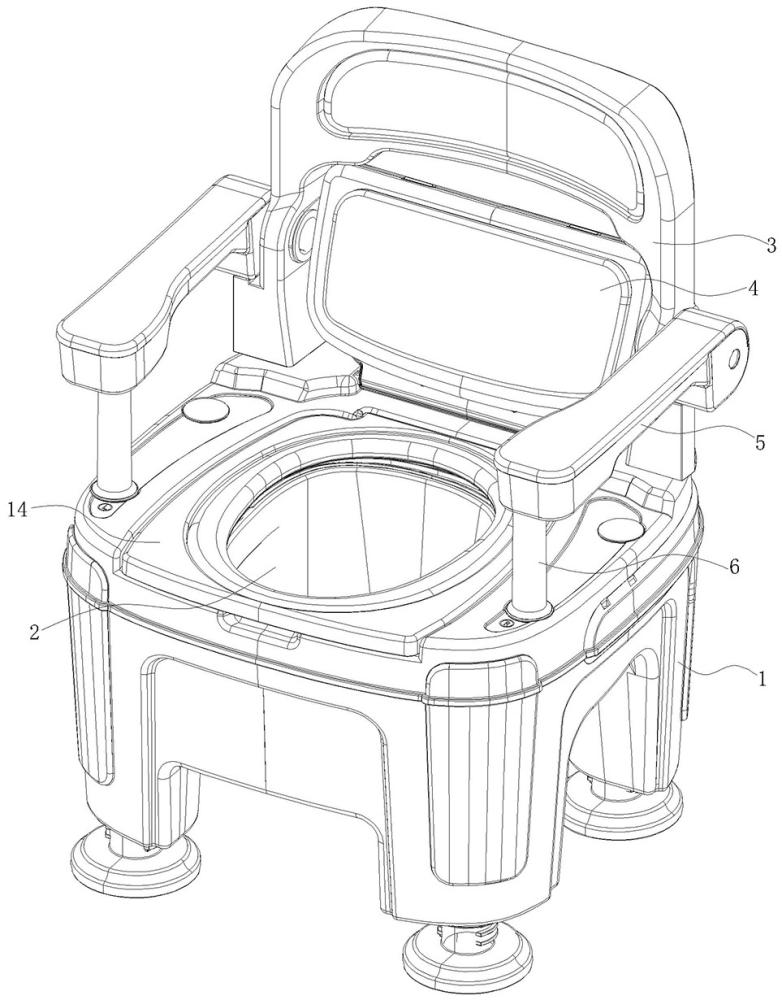

1.一種成人移動坐便器，包括坐便器本體（1）和便桶（2），便桶（2）安裝在坐便器本體（1）內，坐便器本體（1）的上方固定安裝有靠背（3），靠背（3）位于便桶（2）的后側，成人移動坐便器還包括扶手（5），靠背（3）的左右兩側均安裝有一組扶手（5），扶手（5）的一端與靠背（3）轉動連接，扶手（5）的另一端上安裝有支撐桿（6），支撐桿（6）的一端與扶手（5）轉動連接，坐便器本體（1）的頂壁上具有與支撐桿（6）另一端形狀相吻合的定位凹槽（9），所述扶手（5）的底壁上具有與支撐桿（6）形狀相吻合的收納凹槽（8），當支撐桿（6）抵靠在扶手（5）上時，支撐桿（6）嵌入收納凹槽（8）內；其特征在于，所述收納凹槽（8）的底壁上具有抵靠槽（15），所述支撐桿（6）一端與扶手（5）轉動連接的軸孔（7）呈條狀，支撐桿（6）相對于扶手（5）能滑動；當扶手（5）轉動至與坐便器本體（1）的頂壁平行狀態時，支撐桿（6）的另一端能嵌入定位凹槽（9）內，支撐桿（6）的另一端嵌入抵靠槽（15）內。

2.根據權利要求1所述的成人移動坐便器，其特征在于，所述收納凹槽（8）的內壁上具有鎖固部（12），當支撐桿（6）嵌入收納凹槽（8）內時，鎖固部（12）能使支撐桿（6）保持嵌入收納凹槽（8）內。

3.根據權利要求1所述的成人移動坐便器，其特征在于，所述支撐桿（6）包括桿體（10）和支撐部（11），支撐部（11）位于支撐桿（6）的另一端，支撐部（11）的直徑大于桿體（10）的直徑，當扶手（5）轉動至與坐便器本體（1）的頂壁平行狀態時，支撐部（11）能嵌入定位凹槽（9）內。

4.根據權利要求1或2或3所述的成人移動坐便器，其特征在于，所述扶手（5）的一端與靠背（3）之間通過轉軸相連接，靠背（3）的兩側上均具有限位部（13），當扶手（5）向后轉動時扶手（5）能抵靠在限位部（13）上。

5.根據權利要求1或2或3所述的成人移動坐便器，其特征在于，所述成人移動坐便器還包括坐墊（4），坐墊（4）與坐便器本體（1）轉動連接且坐墊（4）能封蓋住便桶（2）的桶口。

6.根據權利要求5所述的成人移動坐便器，其特征在于，所述靠背（3）上具有中空部，翻轉坐墊（4）能使坐墊（4）位于中空部內。

7.根據權利要求1或2或3所述的成人移動坐便器，其特征在于，所述成人移動坐便器還包括座圈（14），座圈（14）的后緣部與坐便器本體（1）轉動連接，座圈（14）位于便桶（2）的上方且能抵靠在坐便器本體（1）的頂壁上。

技術總結
本技術提供了一種成人移動坐便器，屬于衛生設備技術領域。它解決了現有的成人移動坐便器上的扶手影響用戶移動的問題。本成人移動坐便包括坐便器本體和便桶，坐便器本體的上方固定安裝有靠背，成人移動坐便器還包括扶手，扶手的一端與靠背轉動連接，扶手的另一端上安裝有支撐桿，支撐桿的一端與扶手轉動連接，坐便器本體的頂壁上具有與支撐桿另一端形狀相吻合的定位凹槽，當扶手轉動至與坐便器本體的頂壁平行狀態時，支撐桿的另一端能嵌入定位凹槽內。本成人移動坐便器的扶手與靠背轉動連接，使扶手不會影響到用戶的移動，特別是對于行動不方便的人群來說更加方便；支撐桿結構使扶手不易發生移動，強度更高且更加穩定。

技術研發人員：任斌
受保護的技術使用者：任斌
技術研發日：20230523
技術公布日：2025/4/28
