本技術涉及折疊三角凳，特別涉及一種便攜的橫向折疊三角凳。

背景技術：

1、三角凳是一種具有獨特結構的凳子，根據其名稱可以解讀為具備三角支撐結構的凳子，是一種區別于三腳凳的一種折疊凳，三腳凳一般意指具備三個固定支撐腳的凳子(如公告號為cn2624725y所公開的三角形三腳凳)，三角凳一般具備折疊功能。

2、常見的三角凳通常由三個支腳和一個凳面組成，進而形成一個穩定的三角形結構，以供使用者蹲坐使用(如公開號cn104622070a所公開的折疊三角凳)。而其在折疊狀態下，通常是柱形收縮，能較大的收縮體積，但也會使其收納長度增加(在凳面越大的情況下，收縮后的收納長度也同步增加)，同時，其在日常使用時的缺陷也是顯而易見的，除上述的收納長度外，在收納攜帶時，也容易二次展開，除非使用扎帶捆扎，或握持于收納后三角凳的端部，但也對使用人員的手掌大小有一定的要求。

技術實現思路

1、針對背景技術中提出的問題，本實用新型提供了一種便攜的橫向折疊三角凳。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種便攜的橫向折疊三角凳，包括折疊框架和坐墊，所述坐墊安裝于折疊框架上端，其特征在于，所述折疊框架包括轉軸和支撐框架；所述轉軸豎直設置，其上下兩端均固定連接有鉸接件，所述支撐框架的數量為兩組，且關于轉軸呈對稱設置，支撐框架由水平設置的上橫梁和下橫梁以及豎直設置的支撐桿構成，所述上橫梁和下橫梁呈上下平行設置，兩者的一端通過鉸接件與轉軸的上下兩端鉸接相連，兩者的另一端則與支撐桿的上下兩端鉸接相連；

4、兩個所述支撐框架上的支撐桿之間設置有折疊連桿，所述折疊連桿的數量為兩組，并呈上下對稱設置，折疊連桿由鉸接板和兩個連桿構成，兩個所述連桿的一端通過鉸接板鉸接相連；兩組所述折疊連桿中，位于上方的折疊連桿兩端的連桿的端部與兩個支撐框架上的支撐桿的上端鉸接相連，位于下方的折疊連桿兩端的連桿的端部與兩個支撐框架上的支撐桿的下端鉸接相連。

5、上述的一種便攜的橫向折疊三角凳，其中，所述轉軸的上下兩端設置榫頭，所述鉸接件的中部設置榫槽，所述榫頭和榫槽對應配合，鉸接件通過榫接方式固定安裝于轉軸的上下兩端。

6、上述的一種便攜的橫向折疊三角凳，其中，所述連桿與鉸接板鉸接的一端設有鉸接槽，并開有第一鉸接孔，所述鉸接板的兩端設置有對稱的第二鉸接孔，所述第一鉸接孔和第二鉸接孔相契合，并插入有軸銷，實現連桿與鉸接板的鉸接；

7、所述鉸接板上與第二鉸接孔相鄰的兩處邊角分別呈圓弧形圓角和90°直角，所述圓弧形圓角和90°直角在鉸接板上呈對稱設置，且90°直角在鉸接板上位于朝向轉軸的一側，而圓弧形圓角在鉸接板上則位于背向轉軸的一側，使折疊連桿僅能向朝向轉軸的一側彎折。

8、上述的一種便攜的橫向折疊三角凳，其中，所述鉸接件、上橫梁、下橫梁和連桿的兩端均呈圓弧形設計。

9、上述的一種便攜的橫向折疊三角凳，其中，所述坐墊繞設在兩個支撐框架上的上橫梁上，并通過魔術貼實現坐墊兩端的連接。

10、本實用新型的技術效果和優點：

11、本實用新型提出了一種便攜的橫向折疊三角凳，包括折疊框架和坐墊，坐墊安裝于折疊框架上端，折疊框架包括轉軸和支撐框架，轉軸兩端連接有鉸接件，支撐框架關于轉軸呈對稱設置，由上橫梁、下橫梁以及支撐桿構成，兩個支撐框架上的支撐桿之間設有折疊連桿，折疊連桿由鉸接板和兩個連桿構成，本實用新型結構簡單，設計合理，區別于常規三角凳，采用橫向折疊的新式設計，兼具便攜的功能特點，同時，收納后的三角凳長度并不會大幅度增長，且在持握轉軸進行攜帶的情況下，三角凳也不會輕易的二次展開，而是受重力作用，自然合攏。

技術特征：

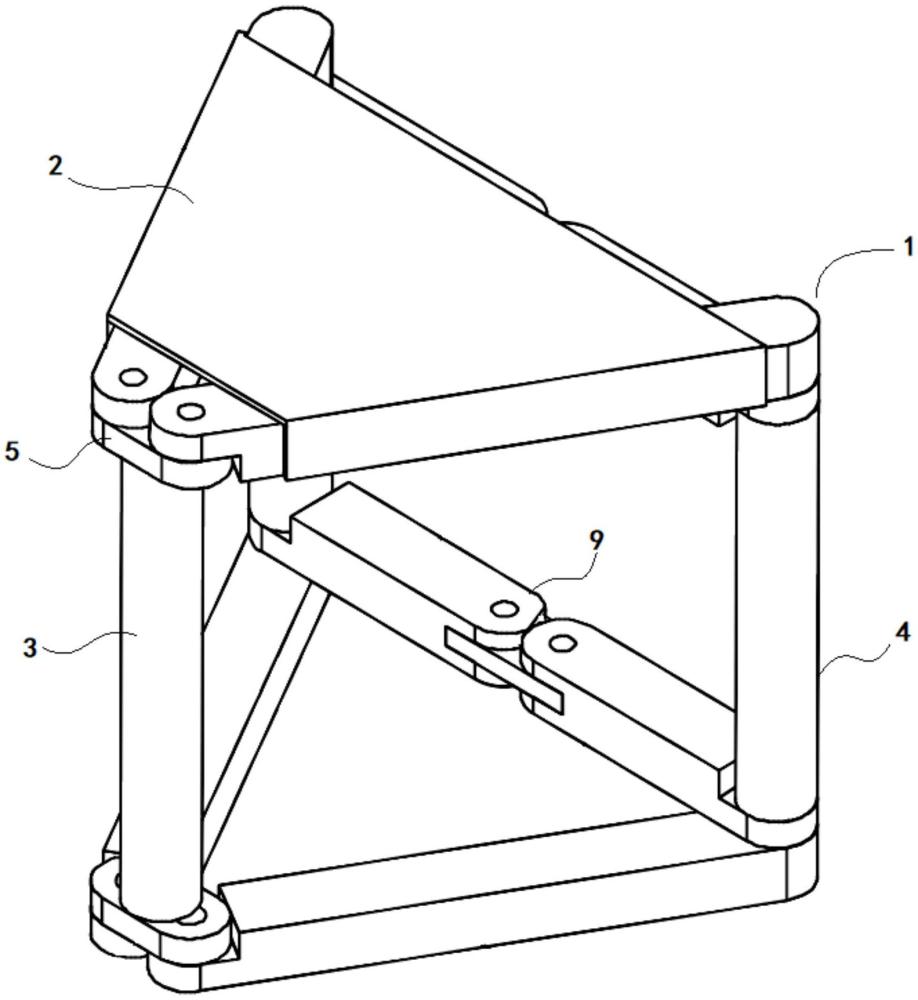

1.一種便攜的橫向折疊三角凳，包括折疊框架(1)和坐墊(2)，所述坐墊(2)安裝于折疊框架(1)上端，其特征在于，所述折疊框架(1)包括轉軸(3)和支撐框架(4)；所述轉軸(3)豎直設置，其上下兩端均固定連接有鉸接件(5)，所述支撐框架(4)的數量為兩組，且關于轉軸(3)呈對稱設置，支撐框架(4)由水平設置的上橫梁(6)和下橫梁(7)以及豎直設置的支撐桿(8)構成，所述上橫梁(6)和下橫梁(7)呈上下平行設置，兩者的一端通過鉸接件(5)與轉軸(3)的上下兩端鉸接相連，兩者的另一端則與支撐桿(8)的上下兩端鉸接相連；

2.根據權利要求1所述的一種便攜的橫向折疊三角凳，其特征在于，所述轉軸(3)的上下兩端設置榫頭(12)，所述鉸接件(5)的中部設置榫槽(13)，所述榫頭(12)和榫槽(13)對應配合，鉸接件(5)通過榫接方式固定安裝于轉軸(3)的上下兩端。

3.根據權利要求1所述的一種便攜的橫向折疊三角凳，其特征在于，所述連桿(11)與鉸接板(10)鉸接的一端設有鉸接槽(14)，并開有第一鉸接孔(15)，所述鉸接板(10)的兩端設置有對稱的第二鉸接孔(16)，所述第一鉸接孔(15)和第二鉸接孔(16)相契合，并插入有軸銷(17)，實現連桿(11)與鉸接板(10)的鉸接；

4.根據權利要求3所述的一種便攜的橫向折疊三角凳，其特征在于，所述鉸接件(5)、上橫梁(6)、下橫梁(7)和連桿(11)的兩端均呈圓弧形設計。

5.根據權利要求1、2、3和4任一所述的一種便攜的橫向折疊三角凳，其特征在于，所述坐墊(2)繞設在兩個支撐框架(4)上的上橫梁(6)上，并通過魔術貼實現坐墊(2)兩端的連接。

技術總結
本技術提出了一種便攜的橫向折疊三角凳，包括折疊框架和坐墊，坐墊安裝于折疊框架上端，折疊框架包括轉軸和支撐框架，轉軸兩端連接有鉸接件，支撐框架關于轉軸呈對稱設置，由上橫梁、下橫梁以及支撐桿構成，兩個支撐框架上的支撐桿之間設有折疊連桿，折疊連桿由鉸接板和兩個連桿構成，本技術結構簡單，設計合理，區別于常規三角凳，采用橫向折疊的新式設計，兼具便攜的功能特點，同時，收納后的三角凳長度并不會大幅度增長，且在持握轉軸進行攜帶的情況下，三角凳也不會輕易的二次展開，而是受重力作用，自然合攏。

技術研發人員：徐玉涵,張欣宏,劉巖
受保護的技術使用者：內蒙古農業大學
技術研發日：20240729
技術公布日：2025/4/28
