本技術涉及布條式拖把，特別涉及一種布條式拖把套件。

背景技術：

1、布條式拖把因其造價低，使用方便，能夠將廢舊衣物再利用，因此使用比較廣泛，現有使用過程多，大多數為鐵絲直接捆扎，手工操作麻煩且不牢固；市面上也有用于固定布條的簡易塑料拖把頭，但因其強度不夠，且與拖把桿連接處強度不夠，使用壽命短；且目前針對布條式拖把，沒有相應配套的瀝水配件，不便于多個拖把替換使用及收納。

技術實現思路

1、本實用新型的目的是克服現有技術的不足，提供一種布條式拖把套件，結構簡單，使用方便。

2、本實用新型所采用的技術方案是：

3、一種布條式拖把套件，包括拖把桿，拖把頭組件和瀝水桶組件；

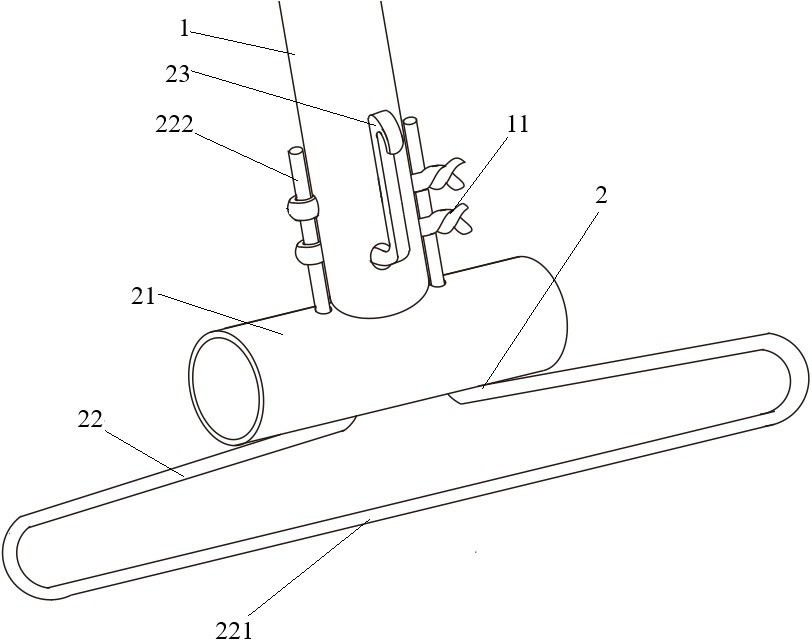

4、所述拖把桿為圓管形桿件，拖把桿與拖把頭組件通過連接件連接；拖把頭組件包括固定管、倒t形開口夾和第一掛鉤；固定管水平設置，固定管下側沿軸線方向對稱設置有兩個夾槽，與兩夾槽內端對應位置處的固定管上側設置有穿孔；倒t形開口夾包括水平設置的懸掛桿和懸掛桿兩端依次相對彎折后再垂直彎折形成的兩個相對應的夾持桿；倒t形開口夾的兩夾持桿分別從固定管下側兩個夾槽內向上穿出固定管上側的穿孔；拖把桿下端與固定管中部接觸，夾持桿分別位于拖把桿下端兩側，連接件水平穿過夾持桿和拖把桿將拖把頭組件與拖把桿固定連接；所述第一掛鉤垂直于連接件方向設置在拖把桿下端部上；

5、所述瀝水桶組件包括桶體、第二掛鉤和支撐立柱；第二掛鉤設置在支撐立柱上，第二掛鉤鉤設在桶體邊沿上，支撐立柱為圓管形桿件，支撐立柱通過第二掛鉤垂直設置在桶體內側壁上，支撐立柱上端高出于桶體設置；拖把頭組件的第一掛鉤鉤設在支撐立柱上端。

6、具體的，所述的倒t形開口夾材質為鐵絲或扁鋼帶，鐵絲和扁鋼帶對應的連接件分別為開口銷和鉚釘。

7、具體的，所述的第一掛鉤的后側水平設置有用于備用拖把第一掛鉤懸掛的銜接環。

8、具體的，所述的拖把頭組件還包括加強桿，加強桿為u形結構，加強桿夾持設置在固定管前后兩側，u形兩端分別固定在第一掛鉤前后兩側上，加強桿的u形底部位于倒t形開口夾的懸掛桿下側；用于加強懸掛桿。

9、具體的，所述的第二掛鉤包括一體折彎成型的掛鉤部和連接部，前端掛鉤部包括連接段，連接段兩端分別向上折彎再向后向下折彎形成兩個相對應的u型掛鉤部，兩掛鉤部末端均水平向后彎折再依次垂直向下向對水平彎折形成連接部，連接部兩末端的水平彎折段之間形成開口，水平彎折段分別插設在支撐立柱兩側內將支撐立柱置于連接部之間并通過懸掛在桶體邊沿上掛鉤部。

10、由于采用如上所述的技術方案，本實用新型具有如下優越性：

11、本實用新型的拖把頭組件及瀝水桶組件結構簡單，便與制造，成本低，拖把頭組件與拖把桿的連接結構穩固，使用壽命長；第一掛鉤的結構，方便多件組合使用，且瀝水桶組件為多件拖把組合使用提供穩定支撐。

技術特征：

1.一種布條式拖把套件，其特征在于，包括拖把桿，拖把頭組件和瀝水桶組件；

2.根據權利要求1所述的布條式拖把套件，其特征在于：所述的倒t形開口夾材質為鐵絲或扁鋼帶，鐵絲和扁鋼帶對應的連接件分別為開口銷和鉚釘。

3.根據權利要求1所述的布條式拖把套件，其特征在于：所述的第一掛鉤的后側水平設置有用于備用拖把第一掛鉤懸掛的銜接環。

4.根據權利要求1所述的布條式拖把套件，其特征在于：所述的拖把頭組件還包括加強桿，加強桿為u形結構，加強桿夾持設置在固定管前后兩側，u形兩端分別固定在第一掛鉤前后兩側上，加強桿的u形底部位于倒t形開口夾的懸掛桿下側；用于加強懸掛桿。

5.根據權利要求1所述的布條式拖把套件，其特征在于：所述的第二掛鉤包括一體折彎成型的掛鉤部和連接部，前端掛鉤部包括連接段，連接段兩端分別向上折彎再向后向下折彎形成兩個相對應的u型掛鉤部，兩掛鉤部末端均水平向后彎折再依次垂直向下向對水平彎折形成連接部，連接部兩末端的水平彎折段之間形成開口，水平彎折段分別插設在支撐立柱兩側內將支撐立柱置于連接部之間并通過懸掛在桶體邊沿上掛鉤部。

技術總結
本技術介紹了一種布條式拖把套件，包括拖把桿，拖把頭組件和瀝水桶組件；拖把桿為圓管形桿件，拖把桿與拖把頭組件通過連接件連接；瀝水桶組件包括桶體、第二掛鉤和支撐立柱。本技術的拖把頭組件及瀝水桶組件結構簡單，便與制造，成本低，拖把頭組件與拖把桿的連接結構穩固，使用壽命長；第一掛鉤的結構，方便多件組合使用，且瀝水桶組件為多件拖把組合使用提供穩定支撐。

技術研發人員：周道強
受保護的技術使用者：周道強
技術研發日：20240621
技術公布日：2025/4/28
