本技術涉及生活用品，特別涉及一種便于折疊的空調被。

背景技術：

1、空調被又稱夏涼被，是按用途命名的，適合在有空調和冷氣的房里用的薄被子，一般都在三斤左右，適用于22°c以上的環境，主要是為了避免夏天睡覺時空調直吹導致的受涼感冒的情況，提高空調房睡覺時的舒適性，由于空調被一般只在最熱的夏天使用，大部分時間都處于折疊存放的狀態，但現有的空調被在折疊后袋裝存放，此方式雖然能夠?qū)τ鸾q被起到防塵效果，但在進行收納過程中，折疊好的被子由于邊角的下垂變形不便于放置至收納袋內。

2、現有技術中申請?zhí)枮閏n202020883058.6的實用新型專利公開了一種便于折疊存放的羽絨被，包括羽絨被和收納袋，收納袋位于羽絨被下方，羽絨被底部縫合有第一牙鏈，收納袋前端面縫合有第二牙鏈，第一牙鏈與第二牙鏈齒合連接，第一牙鏈和第二牙鏈右端卡接有第一拉頭，收納袋上方縫合有第三牙鏈，收納袋下方縫合有第四牙鏈；通過將收納袋展開平鋪，并將羽絨被的一端與收納袋連接，能夠?qū)⒂鸾q被進行快速收納，且能夠有效避免傳統的收納方式中，將羽絨被折疊好塞進收納袋時，羽絨被塞裝不便的問題；雖然解決了上述的問題，但需要附帶一個帶有多條牙鏈的收納袋，被子本體也要縫上一條牙鏈，不僅大大提高了被子的生產成本，在使用時收納袋還需要單獨存放；并且現有的被子折疊對于家務不熟練的人難度較高，折疊散亂不成形的情況出現，進一步加劇了收納難度，具有進一步的改進空間。

技術實現思路

1、本實用新型的目的在于至少解決現有技術中存在的技術問題之一，提供一種便于折疊的空調被，解決了上述問題。

2、為實現上述目的，提供一種便于折疊的空調被，包括空調被本體，所述空調被本體的一端橫向設置有第一縫合緯線，所述空調被本體的中部橫向設置有第二縫合緯線，所述空調被本體遠離第一縫合緯線的一端橫向設置有第三縫合緯線，所述空調被本體的一側縱向設置有第一縫合經線，所述空調被本體的中部縱向設置有第二縫合經線，所述空調被本體遠離第一縫合經線的一側縱向設置有第三縫合經線，所述空調被本體的上方一面在第一縫合緯線和第二縫合緯線與第二縫合經線和第三縫合經線所圍起的方塊區域處固定連接有限位口袋。

3、根據所述的一種便于折疊的空調被，所述空調被本體包括針織層、被芯層和純棉紡織層，所述針織層的下方一面設置有被芯層，所述被芯層遠離針織層的一面設置有純棉紡織層。

4、根據所述的一種便于折疊的空調被，所述針織層、被芯層和純棉紡織層均通過第一縫合緯線、第二縫合緯線、第三縫合緯線、第一縫合經線、第二縫合經線和第三縫合經線固定連接。

5、根據所述的一種便于折疊的空調被，所述限位口袋的側邊均與針織層固定連接。

6、根據所述的一種便于折疊的空調被，所述限位口袋靠近第一縫合緯線的一端設置有開口，所述限位口袋的開口邊緣處固定連接有開口包邊。

7、根據所述的一種便于折疊的空調被，所述第一縫合緯線、第二縫合緯線、第三縫合緯線與空調被本體的兩端邊緣處均相互等距設置。

8、根據所述的一種便于折疊的空調被，所述第一縫合經線、第二縫合經線和第三縫合經線與空調被本體的兩側邊緣處均相互等距設置。

9、上述方案具有如下至少一個有益效果：

10、1、本實用新型通過三條等距的縫合緯線和縫合經線，使空調被本體被均勻分割成內四外八的十六個方塊區域，可在折疊時，通過將縫合緯線和縫合經線當做折疊指示線的方式，大大簡化折疊難度，加強了裝置的實用性。

11、2、本實用新型通過在內四區域的第一縫合緯線、第二縫合緯線與第二縫合經線、第三縫合經線之間的區域設置限位口袋，可在折疊完成后，暴露的第三縫合緯線一端正好位于限位口袋的開口一端，將暴露的第三縫合緯線一端彎折后塞入限位口袋內，即可形成自拘束狀態的包裹，不僅便于裝袋，還可以通過塞入枕套的方式，充當枕芯，形成一物兩用，加強了裝置的實用性。

12、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

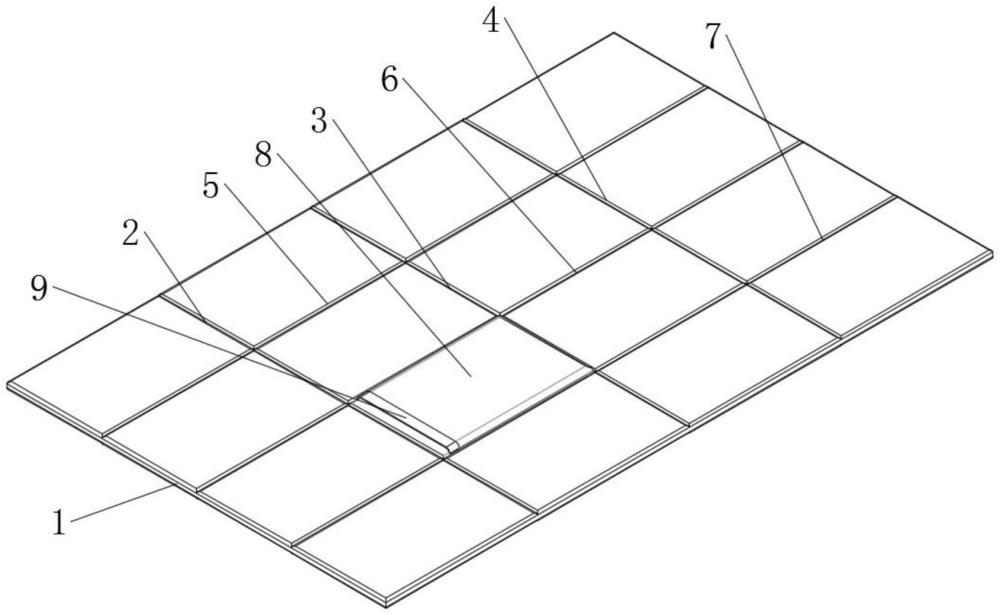

1.一種便于折疊的空調被，包括空調被本體（1），其特征在于：所述空調被本體（1）的一端橫向設置有第一縫合緯線（2），所述空調被本體（1）的中部橫向設置有第二縫合緯線（3），所述空調被本體（1）遠離第一縫合緯線（2）的一端橫向設置有第三縫合緯線（4），所述空調被本體（1）的一側縱向設置有第一縫合經線（5），所述空調被本體（1）的中部縱向設置有第二縫合經線（6），所述空調被本體（1）遠離第一縫合經線（5）的一側縱向設置有第三縫合經線（7），所述空調被本體（1）的上方一面在第一縫合緯線（2）和第二縫合緯線（3）與第二縫合經線（6）和第三縫合經線（7）所圍起的方塊區域處固定連接有限位口袋（8）。

2.根據權利要求1所述的一種便于折疊的空調被，其特征在于，所述空調被本體（1）包括針織層（101）、被芯層（102）和純棉紡織層（103），所述針織層（101）的下方一面設置有被芯層（102），所述被芯層（102）遠離針織層（101）的一面設置有純棉紡織層（103）。

3.根據權利要求2所述的一種便于折疊的空調被，其特征在于，所述針織層（101）、被芯層（102）和純棉紡織層（103）均通過第一縫合緯線（2）、第二縫合緯線（3）、第三縫合緯線（4）、第一縫合經線（5）、第二縫合經線（6）和第三縫合經線（7）固定連接。

4.根據權利要求3所述的一種便于折疊的空調被，其特征在于，所述限位口袋（8）的側邊均與針織層（101）固定連接。

5.根據權利要求1所述的一種便于折疊的空調被，其特征在于，所述限位口袋（8）靠近第一縫合緯線（2）的一端設置有開口，所述限位口袋（8）的開口邊緣處固定連接有開口包邊（9）。

6.根據權利要求1所述的一種便于折疊的空調被，其特征在于，所述第一縫合緯線（2）、第二縫合緯線（3）、第三縫合緯線（4）與空調被本體（1）的兩端邊緣處均相互等距設置。

7.根據權利要求1所述的一種便于折疊的空調被，其特征在于，所述第一縫合經線（5）、第二縫合經線（6）和第三縫合經線（7）與空調被本體（1）的兩側邊緣處均相互等距設置。

技術總結
本技術公開了一種便于折疊的空調被，包括空調被本體，所述空調被本體的一端橫向設置有第一縫合緯線，所述空調被本體的中部橫向設置有第二縫合緯線，所述空調被本體遠離第一縫合緯線的一端橫向設置有第三縫合緯線，所述空調被本體的一側縱向設置有第一縫合經線，所述空調被本體的中部縱向設置有第二縫合經線，所述空調被本體遠離第一縫合經線的一側縱向設置有第三縫合經線。本技術通過三條等距的縫合緯線和縫合經線，使空調被本體被均勻分割成內四外八的十六個方塊區域，可在折疊時，通過將縫合緯線和縫合經線當做折疊指示線的方式，大大簡化折疊難度，加強了裝置的實用性。

技術研發人員：黃琳
受保護的技術使用者：桐鄉浩馨科技有限公司
技術研發日：20240626
技術公布日：2025/4/28
