本發明涉及新材料焊接，具體而言，涉及一種新材料生產用焊接設備。

背景技術：

1、在科學技術的進步和發展中，越來越多的新材料被研發出來，通過新的原料、工藝和技術手段，獲得的具有獨特性能的材料，往往具有超越傳統材料的性能優勢，能夠在特定領域中發揮重要作用，新材料的種類繁多，包括高溫合金、超導材料、納米材料、復合材料、智能材料等，具有更強的機械強度、耐腐蝕性、更高的熱穩定性等，廣泛應用于高技術領域，如航空航天、電子、能源等。

2、現有的焊接設備對新材料工件進行焊接時，需要手動操作夾具對工件進行預先定位，以保證焊接的精度，操作較為繁瑣，降低了焊接效率，且不便對工件進行預熱，易產生冷裂紋，影響工件品質。

技術實現思路

1、為了彌補以上不足，本發明提供了一種克服上述技術問題或至少部分地解決上述問題的一種新材料生產用焊接設備。

2、本發明是這樣實現的：

3、本發明提供一種新材料生產用焊接設備，包括操作臺、第一滑軌和定位機構，所述第一滑軌固定安裝在操作臺表面，所述第一滑軌表面滑動安裝有第二滑軌，所述第二滑軌側壁滑動安裝有第三滑軌，所述第三滑軌底部滑動安裝有安裝板，所述安裝板底部安裝有焊接頭，所述定位機構安裝在操作臺表面，用于對工件進行定位，所述定位機構包括：

4、第一定位板，所述第一定位板對稱固定安裝在操作臺表面，所述操作臺中部滑動安裝有第二定位板；

5、安裝座，所述安裝座對稱滑動安裝在操作臺表面，所述安裝座側壁固定安裝有第一定位塊；

6、滑座，所述滑座對稱滑動安裝在安裝座內腔，所述滑座內腔滑動安裝有壓桿，兩個所述壓桿之間固定安裝有第二定位塊。

7、在一個優選的方案中，兩個所述安裝座之間固定安裝有連接板，所述連接板內腔固定安裝有第一螺紋塊，所述第二定位板底部固定安裝有推板，所述推板表面固定安裝有第二螺紋塊，所述操作臺底部轉動安裝有第一絲桿，所述第一絲桿與第一螺紋塊和第二螺紋塊螺紋連接，所述操作臺底部固定安裝有第一電機，所述第一電機輸出端與第一絲桿一端固定連接。

8、在一個優選的方案中，所述安裝座內腔開設有第一滑槽，所述滑座與第一滑槽滑動連接，所述壓桿一端固定安裝有第一限位環，所述壓桿表面套接有第一彈簧，所述第一彈簧一端與第一限位環固定連接，所述第一彈簧另一端與滑座固定連接，用于驅動第二定位塊上移。

9、在一個優選的方案中，所述第二定位塊側壁固定安裝有支臂，所述支臂一端固定安裝有驅動框，所述安裝座內腔滑動安裝有第一連桿，所述第一連桿穿過驅動框內腔，所述第一連桿一端固定安裝有第二限位環，所述第一連桿另一端固定安裝有驅動塊，所述驅動塊側壁呈楔形設置，所述操作臺底部固定安裝有接觸塊，所述接觸塊表面呈楔形設置，用于驅動第一連桿下移。

10、在一個優選的方案中，所述安裝座內腔安裝有第二彈簧，所述第二彈簧一端與安裝座固定連接，所述第二彈簧另一端與滑座固定連接，用于驅動兩組滑座遠離移動，所述安裝座內腔固定安裝有彈性氣囊，所述彈性氣囊一端與滑座相接觸，用于驅動兩組滑座靠近移動，所述安裝座內腔開設有氣腔，所述氣腔中滑動安裝有第一活塞，所述第一活塞與第一連桿固定連接，所述氣腔與彈性氣囊之間連通有氣管。

11、在一個優選的方案中，所述操作臺表面安裝有助焊機構，用于對工件焊縫處涂覆助焊劑，所述助焊機構包括安裝桿和噴頭，所述安裝桿固定安裝在第二定位板表面，所述安裝桿一端安裝有噴頭，用于噴涂助焊劑。

12、在一個優選的方案中，所述操作臺內腔開設有空腔，所述空腔中滑動安裝有第二活塞，所述第二活塞與第二定位板之間連接有第二連桿，所述空腔下部安裝有第一單向閥，所述空腔上部安裝有第二單向閥，所述操作臺底部固定安裝有箱體，用于存放助焊劑，所述箱體與第一單向閥之間連通有管道，所述第二單向閥與噴頭之間連通有伸縮軟管。

13、在一個優選的方案中，所述操作臺表面安裝有預熱機構，用于對工件焊接處進行預熱，所述預熱機構包括楔形定位塊和加熱銅片，所述楔形定位塊對稱滑動安裝在操作臺內腔，所述楔形定位塊表面安裝有加熱銅片，用于對工件進行預熱。

14、在一個優選的方案中，所述楔形定位塊側壁固定安裝有滑塊，所述操作臺內腔對稱開設有第二滑槽，所述滑塊滑動安裝在第二滑槽內腔，所述操作臺內腔安裝有第三彈簧，所述第三彈簧一端與操作臺固定連接，所述第三彈簧另一端與楔形定位塊固定連接，用于驅動楔形定位塊上移，所述楔形定位塊底部固定安裝有第一觸點，所述操作臺內腔固定安裝有第二觸點，用于控制加熱銅片的工作。

15、在一個優選的方案中，所述第一滑軌內腔轉動安裝有第二絲桿，所述第一滑軌側壁固定安裝有第二電機，所述第二電機輸出端與第二絲桿一端固定連接，所述第二滑軌底部固定安裝有第一移動座，所述第一移動座與第二絲桿螺紋連接，所述第二滑軌內腔轉動安裝有第三絲桿，所述第二滑軌表面固定安裝有第三電機，所述第三電機輸出端與第三絲桿一端固定連接，所述第三滑軌側壁固定安裝有第二移動座，所述第二移動座與第三絲桿螺紋連接，所述第三滑軌內腔轉動安裝有第四絲桿，所述第三滑軌側壁固定安裝有第四電機，所述第四電機輸出端與第四絲桿一端固定連接，所述第四絲桿與安裝板螺紋連接。

16、本發明提供的一種新材料生產用焊接設備，其有益效果包括有：

17、1、通過設置定位機構，將兩個待焊接的工件緊貼第一定位板和第二定位板放置，通過第一電機驅動第一定位塊緊貼在工件側壁，對工件進行前后方向的擠壓定位，當驅動塊接觸到接觸塊表面時，通過驅動框帶動第二定位塊同步下移，從而對工件進行垂直方向的擠壓定位，此外，第一連桿下移時，將氣腔中的空氣注入彈性氣囊中，使彈性氣囊變大，推動兩組滑座相互靠近移動，帶動第二定位塊同步移動，將兩側的工件向中間推動，使兩側工件得以緊密貼合，增加焊接精度。

18、2、通過設置助焊機構，通過第二螺紋塊帶動第二定位板同步后移，從而驅動第二活塞移動，將空腔中的助焊劑經第二單向閥注入伸縮軟管中，并由噴頭向焊縫表面進行噴涂，實現助焊劑的同步涂抹，防止焊接過程中金屬表面氧化，尤其是鋁合金、鈦合金、銅合金等，在焊接過程中容易與空氣中的氧氣反應形成氧化物，這會影響焊接接頭的質量和強度，助焊劑通過形成保護性屏障，減少金屬表面與氧氣的接觸，從而避免氧化和污染的發生，并且可以降低金屬表面張力的成分，改善焊料的流動性，幫助焊料均勻地分布在接頭區域，確保焊接接頭的連貫性和強度。

19、3、通過設置預熱機構，將兩側工件分別緊貼第一定位板和第二定位板靠近移動，當工件與楔形定位塊的楔面接觸時，繼續移動工件，直到楔形定位塊縮入操作臺內腔時，完成兩側工件的對接，此時，第一觸點與第二觸點閉合，使加熱銅片導通，開始對工件表面進行自動預熱，降低焊接區域和工件之間的溫差，從而減少由于熱應力產生的裂紋。

技術特征：

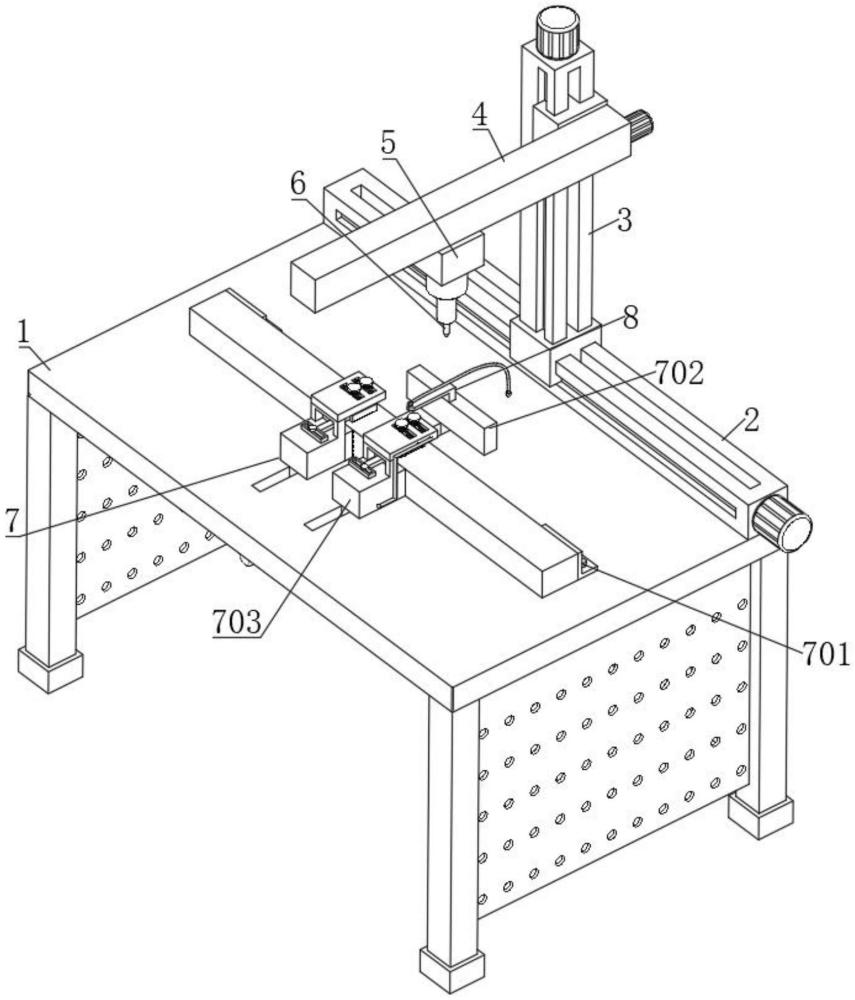

1.一種新材料生產用焊接設備，其特征在于，包括操作臺(1)、第一滑軌(2)和定位機構(7)，所述第一滑軌(2)固定安裝在操作臺(1)表面，所述第一滑軌(2)表面滑動安裝有第二滑軌(3)，所述第二滑軌(3)側壁滑動安裝有第三滑軌(4)，所述第三滑軌(4)底部滑動安裝有安裝板(5)，所述安裝板(5)底部安裝有焊接頭(6)，所述定位機構(7)安裝在操作臺(1)表面，用于對工件進行定位，所述定位機構(7)包括：

2.根據權利要求1所述的一種新材料生產用焊接設備，其特征在于，兩個所述安裝座(703)之間固定安裝有連接板(704)，所述連接板(704)內腔固定安裝有第一螺紋塊(705)，所述第二定位板(702)底部固定安裝有推板，所述推板表面固定安裝有第二螺紋塊(706)，所述操作臺(1)底部轉動安裝有第一絲桿(707)，所述第一絲桿(707)與第一螺紋塊(705)和第二螺紋塊(706)螺紋連接，所述操作臺(1)底部固定安裝有第一電機(708)，所述第一電機(708)輸出端與第一絲桿(707)一端固定連接。

3.根據權利要求2所述的一種新材料生產用焊接設備，其特征在于，所述安裝座(703)內腔開設有第一滑槽(710)，所述滑座(711)與第一滑槽(710)滑動連接，所述壓桿(712)一端固定安裝有第一限位環(714)，所述壓桿(712)表面套接有第一彈簧(715)，所述第一彈簧(715)一端與第一限位環(714)固定連接，所述第一彈簧(715)另一端與滑座(711)固定連接，用于驅動第二定位塊(713)上移。

4.根據權利要求3所述的一種新材料生產用焊接設備，其特征在于，所述第二定位塊(713)側壁固定安裝有支臂(716)，所述支臂(716)一端固定安裝有驅動框(717)，所述安裝座(703)內腔滑動安裝有第一連桿(718)，所述第一連桿(718)穿過驅動框(717)內腔，所述第一連桿(718)一端固定安裝有第二限位環(719)，所述第一連桿(718)另一端固定安裝有驅動塊(720)，所述驅動塊(720)側壁呈楔形設置，所述操作臺(1)底部固定安裝有接觸塊(721)，所述接觸塊(721)表面呈楔形設置，用于驅動第一連桿(718)下移。

5.根據權利要求4所述的一種新材料生產用焊接設備，其特征在于，所述安裝座(703)內腔安裝有第二彈簧(722)，所述第二彈簧(722)一端與安裝座(703)固定連接，所述第二彈簧(722)另一端與滑座(711)固定連接，用于驅動兩組滑座(711)遠離移動，所述安裝座(703)內腔固定安裝有彈性氣囊(723)，所述彈性氣囊(723)一端與滑座(711)相接觸，用于驅動兩組滑座(711)靠近移動，所述安裝座(703)內腔開設有氣腔(724)，所述氣腔(724)中滑動安裝有第一活塞(725)，所述第一活塞(725)與第一連桿(718)固定連接，所述氣腔(724)與彈性氣囊(723)之間連通有氣管(726)。

6.根據權利要求2所述的一種新材料生產用焊接設備，其特征在于，所述操作臺(1)表面安裝有助焊機構(8)，用于對工件焊縫處涂覆助焊劑，所述助焊機構(8)包括安裝桿(801)和噴頭(802)，所述安裝桿(801)固定安裝在第二定位板(702)表面，所述安裝桿(801)一端安裝有噴頭(802)，用于噴涂助焊劑。

7.根據權利要求6所述的一種新材料生產用焊接設備，其特征在于，所述操作臺(1)內腔開設有空腔(803)，所述空腔(803)中滑動安裝有第二活塞(804)，所述第二活塞(804)與第二定位板(702)之間連接有第二連桿(805)，所述空腔(803)下部安裝有第一單向閥(806)，所述空腔(803)上部安裝有第二單向閥(807)，所述操作臺(1)底部固定安裝有箱體(808)，用于存放助焊劑，所述箱體(808)與第一單向閥(806)之間連通有管道，所述第二單向閥(807)與噴頭(802)之間連通有伸縮軟管。

8.根據權利要求1所述的一種新材料生產用焊接設備，其特征在于，所述操作臺(1)表面安裝有預熱機構(9)，用于對工件焊接處進行預熱，所述預熱機構(9)包括楔形定位塊(901)和加熱銅片(905)，所述楔形定位塊(901)對稱滑動安裝在操作臺(1)內腔，所述楔形定位塊(901)表面安裝有加熱銅片(905)，用于對工件進行預熱。

9.根據權利要求8所述的一種新材料生產用焊接設備，其特征在于，所述楔形定位塊(901)側壁固定安裝有滑塊(902)，所述操作臺(1)內腔對稱開設有第二滑槽(903)，所述滑塊(902)滑動安裝在第二滑槽(903)內腔，所述操作臺(1)內腔安裝有第三彈簧(904)，所述第三彈簧(904)一端與操作臺(1)固定連接，所述第三彈簧(904)另一端與楔形定位塊(901)固定連接，用于驅動楔形定位塊(901)上移，所述楔形定位塊(901)底部固定安裝有第一觸點(906)，所述操作臺(1)內腔固定安裝有第二觸點(907)，用于控制加熱銅片(905)的工作。

10.根據權利要求1所述的一種新材料生產用焊接設備，其特征在于，所述第一滑軌(2)內腔轉動安裝有第二絲桿(201)，所述第一滑軌(2)側壁固定安裝有第二電機(202)，所述第二電機(202)輸出端與第二絲桿(201)一端固定連接，所述第二滑軌(3)底部固定安裝有第一移動座(203)，所述第一移動座(203)與第二絲桿(201)螺紋連接，所述第二滑軌(3)內腔轉動安裝有第三絲桿(301)，所述第二滑軌(3)表面固定安裝有第三電機(302)，所述第三電機(302)輸出端與第三絲桿(301)一端固定連接，所述第三滑軌(4)側壁固定安裝有第二移動座(303)，所述第二移動座(303)與第三絲桿(301)螺紋連接，所述第三滑軌(4)內腔轉動安裝有第四絲桿(401)，所述第三滑軌(4)側壁固定安裝有第四電機(402)，所述第四電機(402)輸出端與第四絲桿(401)一端固定連接，所述第四絲桿(401)與安裝板(5)螺紋連接。

技術總結
本發明提供了一種新材料生產用焊接設備，屬于新材料焊接技術領域。該一種新材料生產用焊接設備包括操作臺、第一滑軌和定位機構，第一滑軌固定安裝在操作臺表面，定位機構安裝在操作臺表面，定位機構包括第一定位板、安裝座和滑座，第一定位板對稱固定安裝在操作臺表面。本發明通過設置定位機構，通過第一電機驅動第一定位塊緊貼在工件側壁，對工件進行前后方向的擠壓定位，通過驅動框帶動第二定位塊同步下移，從而對工件進行垂直方向的擠壓定位，此外，第一連桿下移時，將氣腔中的空氣注入彈性氣囊中，使彈性氣囊變大，推動兩組滑座相互靠近移動，帶動第二定位塊同步移動，將兩側的工件向中間推動，使兩側工件得以緊密貼合，增加焊接精度。

技術研發人員：王舞天,肖正光,李宇航,鄯婷,關易涵,宋丹妮,高陽,薛鵬宇
受保護的技術使用者：中北大學
技術研發日：
技術公布日：2025/4/28
