本技術屬于水穩養護，尤其涉及一種水泥穩定碎石基層養護裝置。

背景技術：

1、水泥穩定碎石基層養護規定：1、一段工作面經碾壓完成并經壓實度檢驗合格后，立即用毛毯進行覆蓋，并用水泥塊將毛毯壓住防止風刮走，待水穩層水泥終凝后（碾壓完2-3小時）再曬水濕潤。同時封閉一切交通通行。2、養生期間，經常派人檢查灑水和毛毯覆蓋情況，對覆蓋不到位的地方，要立即對混合料表面補灑水后重新覆蓋。避免水穩下基層表面長時間失水或忽干忽濕，以保證結構層強度并減小收縮裂縫的可能,養生期為不少于7d。3、水穩前場施工員每日施工完畢后對養護隊負責人進行交底，交底內容包括具體施工段落和施工日期。4、水穩施工完成后的養護期為7天，養護前3天每日灑水車灑水不少于7遍，后三天每日曬水不少于4遍。曬水車曬水必須澆透。

2、現有的水泥穩定碎石基層養護裝置中，例如公開號cn211472081u公開的一種水泥穩定碎石基層養護裝置，以及公開號cn216891890u公開的一種水泥穩定碎石基層養護裝置，其技術方案中均采用塑料薄膜的方式來代替毛毯覆蓋，其存在的不足在于塑料薄膜不具備透水和滲水性，而水泥穩定碎石基層養護需要養護七天，且期間需要多次灑水，塑料薄膜的使用嚴重影響灑水操作，需要每次揭開塑料薄膜才能進行灑水操作，之后重鋪塑料薄膜，操作頻繁，影響施工進度，且塑料薄膜屬于不可回收物品，對環保也造成一定影響。

3、基于現有技術中的不足，本實用新型公開了一種水泥穩定碎石基層養護裝置，通過設置毛毯，毛毯的長度方向垂直于水泥穩定碎石基層的寬度方向設置，并在毛毯的一端設置固定座，毛毯的另一端設置固定桿，若干個毛毯沿水泥穩定碎石基層長度方向依次設置，采用透水性好的毛毯來代替現有的塑料薄膜，養護期間不影響灑水操作。

技術實現思路

1、針對現有技術不足，本實用新型的目的在于提供一種水泥穩定碎石基層養護裝置，用以解決背景技術中提出的技術問題。

2、本實用新型提供如下技術方案：

3、一種水泥穩定碎石基層養護裝置，包括沿水泥穩定碎石基層寬度方向設置的覆蓋件，所述覆蓋件設置有多個，多個所述覆蓋件首尾相接沿所述水泥穩定碎石基層的長度方向依次設置，所述覆蓋件包括毛毯，所述毛毯的長度方向垂直于所述水泥穩定碎石基層的寬度方向設置，所述毛毯的一端沿其寬度方向設置有固定座，所述毛毯的另一端沿其寬度方向設置有固定桿。

4、優選的，所述毛毯為透水性好的水泥養護毯。

5、優選的，所述固定座呈長方體狀，所述固定座的內部沿其長度方向設置有回收腔，所述回收腔的內部沿其長度方向設置有用于收納所述毛毯的回收部件。

6、優選的，所述回收部件包括回收柱，所述回收柱的軸線方向沿所述回收腔的長度方向設置，所述毛毯遠離所述固定桿的一端與所述回收柱連接，所述回收柱的兩端部分別同軸設置有轉軸，兩個所述轉軸的另一端分別通過軸承與所述固定座的前后兩側面連接。

7、優選的，所述回收柱的兩端部還分別同軸設置有限位盤，且兩個所述限位盤相互靠近的一側面的邊緣沿周向還分別設置有若干個撥桿。

8、優選的，每個所述撥桿的軸線方向均垂直于所述限位盤的側面設置。

9、優選的，所述固定座靠近所述固定桿的一側面的下端還設置有用于使所述毛毯經過的回收口，所述回收口的長度方向沿所述回收腔的長度方向設置。

10、優選的，所述固定座靠近所述固定桿的一側面上位于所述回收口的兩端還分別設置有用于固定所述固定桿的捆綁帶。

11、優選的，所述固定座遠離所述固定桿的一側面上還設置有與所述回收腔連通的矩形開口，所述矩形開口的長度方向沿所述回收腔的長度方向設置。

12、優選的，所述固定座遠離所述固定桿的一側面上還設置有若干個固定片，若干個所述固定片沿所述固定座的長度方向依次設置在所述矩形開口的下方位置，所述固定片上設置有上下貫穿的通孔，所述通孔內適配有第一固定桿。

13、優選的，所述固定桿上沿其長度方向設置有若干個圓孔，所述圓孔內適配有第二固定桿。

14、優選的，所述毛毯沿其長度方向的左右兩端部還分別設置有若干個束帶。若干個所述束帶沿所述毛毯的長度方向依次設置。

15、與現有技術相比，本實用新型具有以下有益效果：

16、（1）本實用新型一種水泥穩定碎石基層養護裝置，通過設置毛毯，毛毯的長度方向垂直于水泥穩定碎石基層的寬度方向設置，并在毛毯的一端設置固定座，毛毯的另一端設置固定桿，若干個毛毯沿水泥穩定碎石基層長度方向依次設置，采用透水性好的毛毯來代替現有的塑料薄膜，養護期間不影響灑水操作，且易于對毛毯進行固定。

17、（2）本實用新型一種水泥穩定碎石基層養護裝置，通過在固定座的內部設置有用于回收毛毯的回收部件，通過回收柱的轉動能夠將毛毯卷起進行收納，便于下次使用。

技術特征：

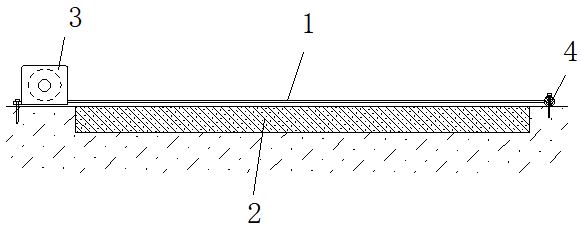

1.一種水泥穩定碎石基層養護裝置，其特征在于：包括沿水泥穩定碎石基層寬度方向設置的覆蓋件，所述覆蓋件設置有多個，多個所述覆蓋件首尾相接沿所述水泥穩定碎石基層的長度方向依次設置，所述覆蓋件包括毛毯（1），所述毛毯（1）的長度方向垂直于所述水泥穩定碎石基層（2）的寬度方向設置，所述毛毯（1）的一端沿其寬度方向設置有固定座（3），所述毛毯（1）的另一端沿其寬度方向設置有固定桿（4）。

2.根據權利要求1所述一種水泥穩定碎石基層養護裝置，其特征在于，所述固定座（3）呈長方體狀，所述固定座（3）的內部沿其長度方向設置有回收腔（5），所述回收腔（5）的內部沿其長度方向設置有用于收納所述毛毯（1）的回收部件（6）。

3.根據權利要求2所述一種水泥穩定碎石基層養護裝置，其特征在于，所述回收部件（6）包括回收柱（61），所述回收柱（61）的軸線方向沿所述回收腔（5）的長度方向設置，所述毛毯（1）遠離所述固定桿（4）的一端與所述回收柱（61）連接，所述回收柱（61）的兩端部分別同軸設置有轉軸（63），兩個所述轉軸（63）的另一端分別通過軸承（64）與所述固定座（3）的前后兩側面連接。

4.根據權利要求3所述一種水泥穩定碎石基層養護裝置，其特征在于，所述回收柱（61）的兩端部還分別同軸設置有限位盤（62），且兩個所述限位盤（62）相互靠近的一側面的邊緣沿周向還分別設置有若干個撥桿（65）。

5.根據權利要求4所述一種水泥穩定碎石基層養護裝置，其特征在于，所述固定座（3）靠近所述固定桿（4）的一側面的下端還設置有用于使所述毛毯（1）經過的回收口（7），所述回收口（7）的長度方向沿所述回收腔（5）的長度方向設置。

6.根據權利要求5所述一種水泥穩定碎石基層養護裝置，其特征在于，所述固定座（3）遠離所述固定桿（4）的一側面上還設置有與所述回收腔（5）連通的矩形開口（8），所述矩形開口（8）的長度方向沿所述回收腔（5）的長度方向設置。

7.根據權利要求6所述一種水泥穩定碎石基層養護裝置，其特征在于，所述固定座（3）遠離所述固定桿（4）的一側面上還設置有若干個固定片（9），若干個所述固定片（9）沿所述固定座（3）的長度方向依次設置在所述矩形開口（8）的下方位置，所述固定片上設置有上下貫穿的通孔，所述通孔內適配有第一固定桿（10）。

8.根據權利要求7所述一種水泥穩定碎石基層養護裝置，其特征在于，所述固定桿（4）上沿其長度方向設置有若干個圓孔（11），所述圓孔內適配有第二固定桿（12）。

技術總結
本技術公開了一種水泥穩定碎石基層養護裝置，包括沿水泥穩定碎石基層寬度方向設置的覆蓋件，所述覆蓋件設置有多個，多個所述覆蓋件首尾相接沿所述水泥穩定碎石基層的長度方向依次設置，所述覆蓋件包括毛毯，所述毛毯的長度方向垂直于所述水泥穩定碎石基層的寬度方向設置，所述毛毯的一端沿其寬度方向設置有固定座，所述毛毯的另一端沿其寬度方向設置有固定桿。本技術通過設置毛毯，毛毯的長度方向垂直于水泥穩定碎石基層的寬度方向設置，并在毛毯的一端設置固定座，毛毯的另一端設置固定桿，若干個毛毯沿水泥穩定碎石基層長度方向依次設置，采用透水性好的毛毯來代替現有的塑料薄膜，養護期間不影響灑水操作，且易于對毛毯進行固定。

技術研發人員：張廣明,劉群領,任振棟,于振濤,陳曉東,劉振士
受保護的技術使用者：河南省光大路橋工程有限公司
技術研發日：20240729
技術公布日：2025/4/28
