本發明涉及建筑施工，尤其涉及一種樁基靜載試驗裝置及其試驗方法。

背景技術：

1、現今進行樁基靜載試驗的加載方法有堆載法、錨樁法和自平衡法，其中，堆載法通常采用堆載反力梁裝置，在樁頂使用鋼梁設置一承重平臺，在上面堆放配重塊，靠放在樁頭的千斤頂將承重平臺逐步頂起，從而將反力施加到樁身。承重平臺形狀根據需要設置為方形或矩形，配重用的配重塊一般選用混凝土預制塊、預制樁，但配重塊較多，重量較沉，堆載多次后對承重平臺施加的壓力也較大，承重平臺在使用過程中會發生局部沉降偏移，尤其是兩個承重平臺的同一側發生沉降，導致配重塊的堆載不平衡，很容易引起配重塊滑落或倒塌現象，安全性較差。

技術實現思路

1、本發明的目的在于克服現有技術的缺陷，提供樁基靜載試驗裝置及其試驗方法，保證了多塊配重塊的堆疊穩定性，避免發生配重塊滑落或倒塌現象，提高了安全性能。

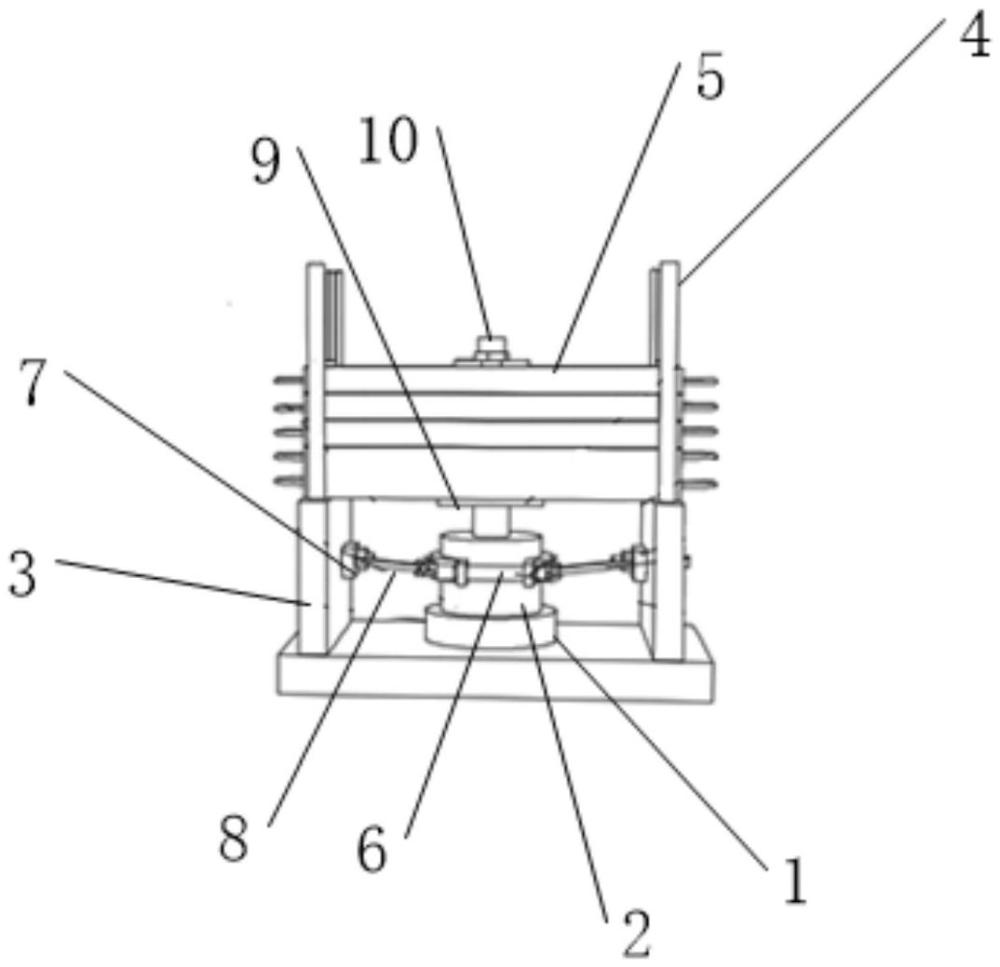

2、為實現上述目的，本發明采用的技術方案為樁基靜載試驗裝置，包括：

3、用于放置在樁基頂部的千斤頂；

4、兩個承載立板，兩個所述承載立板豎向支撐至既有結構、且分別設置在所述千斤頂的相對兩側；

5、用于限位所述千斤頂的兩個第一限位件，兩個所述第一限位件分別連接在兩個所述兩個承載立板與所述千斤頂之間；

6、多塊配重塊，多塊所述配重塊上下堆疊在兩個所述承載立板的頂部、且位于所述千斤頂的正上方；

7、分別連接在兩個所述承載立板的頂部的兩個限位檔桿組，每個所述限位檔桿組均包括豎向連接在對應的所述承載立板上并用于分別攔擋在所述配重塊的兩側的兩個檔桿。

8、本發明樁基靜載試驗裝置進一步的改進在于，所述第一限位件包括：

9、抱箍，所述抱箍緊固在所述千斤頂的外周；

10、兩個連接塊，兩個所述連接塊分別沿水平方向滑動連接在兩個所述承載立板的相對內側；

11、用于限制兩個所述連接塊滑動的兩個第二限位件；

12、兩個連接桿，每個所述連接桿均沿橫向設置、且兩端分別鉸接至所述抱箍以及對應所述連接塊。

13、本發明樁基靜載試驗裝置進一步的改進在于，所述第二限位件包括：

14、螺桿，所述螺桿垂直于所述承載立板設置、且一端與所述連接塊連接，另一端延伸出所述承載立板并形成有一延伸段，所述承載立板上沿水平方向開設有供所述螺桿穿過并滑動的通槽；

15、限位螺母，在所述連接塊的限位狀態下，所述限位螺母螺合連接在所述延伸段上并抵頂至所述承載立板。

16、本發明樁基靜載試驗裝置進一步的改進在于，每塊所述配重塊的底部均間隔連接有多根限位插桿，每塊所述配重塊的頂部均間隔開設有供上方相鄰所述配重塊的多根所述限位插桿一一對應插設的限位插槽。

17、本發明樁基靜載試驗裝置進一步的改進在于，還包括用于將所有配重塊連接成整體的連接組件，所述連接組件包括絲桿和緊固螺母，所述絲桿的一端固定于最底部的配重塊上，其余每塊配重塊上對應于所述絲桿的位置均開設有通孔，所述絲桿穿過所有所述通孔并延伸出最頂部的配重塊，所述緊固螺母螺合連接于所述絲桿延伸出的一端并抵頂至最頂部的配重塊。

18、本發明樁基靜載試驗裝置進一步的改進在于，所述千斤頂的頂部連接有用于增大與配重塊接觸面積的支撐板。

19、本發明樁基靜載試驗裝置進一步的改進在于，每個所述限位檔桿組的兩個所述檔桿之間均滑動連接有拉桿，兩個所述檔桿的相對內側均豎向通長開設有t型滑槽，所述拉桿的兩端連接有與所述t型滑槽相適配的t型滑塊。

20、一種樁基靜載試驗方法，其特征在于，包括步驟：

21、步驟1：將千斤頂放置在樁基的頂部中心位置處；

22、步驟2：提供兩個承載立板，將兩個所述承載立板豎向支撐至既有結構、且分別設置在所述千斤頂的相對兩側；

23、步驟3：提供兩個第一限位件，將兩個所述第一限位件分別連接在兩個所述兩個承載立板與所述千斤頂之間以限位所述千斤頂；

24、步驟4：提供兩個限位檔桿組，并分別連接在兩個所述承載立板的頂部；

25、步驟5：提供多塊配重塊，將多塊所述配重塊上下堆疊在兩個所述承載立板的頂部，使每個所述限位檔桿組的兩個檔桿攔擋在多塊所述配重塊的兩側。

26、與現有技術相比，本發明的優勢在于：

27、1.通過設置限位檔桿組攔擋在配重塊的相對兩側，另外，通過設置拉桿拉接限位檔桿組的兩個檔桿，保證了檔桿的穩定性，提高了檔桿的攔擋效果。

28、2.通過設置絲桿以及緊固螺母將多塊配重塊連接形成整體，進一步提高了配重塊的穩定性。

技術特征：

1.一種樁基靜載試驗裝置，其特征在于，包括：

2.如權利要求1所述的樁基靜載試驗裝置，其特征在于，所述第一限位件包括：

3.如權利要求2所述的樁基靜載試驗裝置，其特征在于，所述第二限位件包括：

4.如權利要求1所述的樁基靜載試驗裝置，其特征在于，每塊所述配重塊的底部均間隔連接有多根限位插桿，每塊所述配重塊的頂部均間隔開設有供上方相鄰所述配重塊的多根所述限位插桿一一對應插設的限位插槽。

5.如權利要求1所述的樁基靜載試驗裝置，其特征在于，還包括用于將所有配重塊連接成整體的連接組件，所述連接組件包括絲桿和緊固螺母，所述絲桿的一端固定于最底部的配重塊上，其余每塊配重塊上對應于所述絲桿的位置均開設有通孔，所述絲桿穿過所有所述通孔并延伸出最頂部的配重塊，所述緊固螺母螺合連接于所述絲桿延伸出的一端并抵頂至最頂部的配重塊。

6.如權利要求1所述的樁基靜載試驗裝置，其特征在于，所述千斤頂的頂部連接有用于增大與配重塊接觸面積的支撐板。

7.如權利要求1所述的樁基靜載試驗裝置，其特征在于，每個所述限位檔桿組的兩個所述檔桿之間均滑動連接有拉桿，兩個所述檔桿的相對內側均豎向通長開設有t型滑槽，所述拉桿的兩端連接有與所述t型滑槽相適配的t型滑塊。

8.一種樁基靜載試驗方法，其特征在于，包括步驟：

技術總結
本發明公開了一種樁基靜載試驗裝置及其試驗方法，所述試驗裝置包括：用于放置在樁基頂部的千斤頂；兩個承載立板，兩個所述承載立板豎向支撐至既有結構、且分別設置在所述千斤頂的相對兩側；用于限位所述千斤頂的兩個第一限位件，兩個所述第一限位件分別連接在兩個所述兩個承載立板與所述千斤頂之間；多塊配重塊，多塊所述配重塊上下堆疊在兩個所述承載立板的頂部、且位于所述千斤頂的正上方；分別連接在兩個所述承載立板的頂部的兩個限位檔桿組，每個所述限位檔桿組均包括豎向連接在對應的所述承載立板上并用于分別攔擋在所述配重塊的兩側的兩個檔桿，通過設置所述試驗裝置提高了試驗穩定性。

技術研發人員：徐家培,王曉林,邢東勤,溫程翔,陳耀鵬
受保護的技術使用者：中建八局浙江建設有限公司
技術研發日：
技術公布日：2025/3/20
