本技術涉及二次供水箱體領域，特別涉及一種便于清理的二次供水水箱。

背景技術：

1、現階段因?yàn)樽詠?lái)水水壓有限，對于高層用戶就需要進行二次供水，二次供水的方式是需要將自來水通過水泵抽到頂樓，然后通過勢能增壓輸送到住戶家中，這其中就需要用到二次供水箱來存儲水，然而長期存儲水的水箱很容易滋生有害細菌或者沉淀自來水中含有的物質，這些物質的產生就不可避免需要定期對水箱進行清洗，可是在清洗時二次供水箱體內部有很多橫豎排布安裝的不銹鋼拉筋，這些拉筋用于支撐水箱不被水壓向外壓破，但是在清理時這些拉筋就很容易阻礙工作人員快速的清理，降低清理速度，并且清理時很容易碰頭，為此，我們提出一種便于清理的二次供水水箱。

技術實現思路

1、有鑒于現有技術的上述缺陷，本實用新型所要解決的技術問題是通過設置第一受力架體和第二受力架體，由電動提升結構帶動第二受力架體沿著第一受力架體和滑桿滑動，以便在確保對供水箱體內部起到支撐作用的前提下，清理供水箱體內部時不會對清理部位造成阻礙。

2、為實現上述目的，本實用新型提供了一種便于清理的二次供水水箱，包括供水箱體，所述供水箱體的頂部設有進入端蓋，所述供水箱體的上表面固定安裝有電動提升結構，所述供水箱體的內側安裝有第一受力架體，所述第一受力架體上滑動安裝有第二受力架體，所述第二受力架體滑動設于滑桿上并與電動提升結構相連。

3、在本實用新型的較佳實施方式中，所述第一受力架體包括環繞框架、垂直滑架和l形卡，所述環繞框架上設有垂直滑架，所述環繞框架的內側面位于垂直滑架的兩側均固定安裝有l(wèi)形卡，

4、所述第二受力架體包括可移動支撐架、滑槽和滑孔，所述可移動支撐架通過滑槽卡在垂直滑架上與第一受力架體滑動安裝；

5、所述可移動支撐架的表面開設有滑孔，所述滑桿通過穿過滑孔與第二受力架體滑動安裝。

6、在本實用新型的另一較佳實施方式中，所述電動提升結構包括自鎖電機、收卷輪和鋼絲繩，所述自鎖電機的輸出端固定連接有輸出軸，所述輸出軸的表面靠近兩端位置均固定安裝有收卷輪，兩個所述收卷輪的表面各連接有兩根所述鋼絲繩，所述鋼絲繩繞過對應位置的導向輪穿入供水箱體中與所述可移動支撐架固定連接。

7、在本實用新型的另一較佳實施方式中，所述可移動支撐架由縱橫交錯的支撐梁呈井字形設置，其支撐梁的交匯點上設置有滑孔，所述滑桿設置有四根與所述滑孔相適配。

8、本實用新型提供的裝置具有以下技術效果：

9、本實用新型將支撐水箱的拉筋設置成第一受力架體和第二受力架體，并將第二受力架體與電動提升結構進行連接，通過電動提升結構對第二受力架體進行提拉或下放，當支撐箱體時，第二受力架體通過垂直滑架和滑桿下滑到供水箱體的適當位置以對箱體進行支撐作用；當需要清洗時，通過電動提升結構可隨意調節第二受力架體的位置，以便避讓開箱體內部需要清理的位置，如此第二架體就不會對工作人員的清理工作造成阻礙，從而便于工作人員對箱體內部進行清理，并且避免了清洗時誤撞到橫桿碰頭的情況發生。

技術特征：

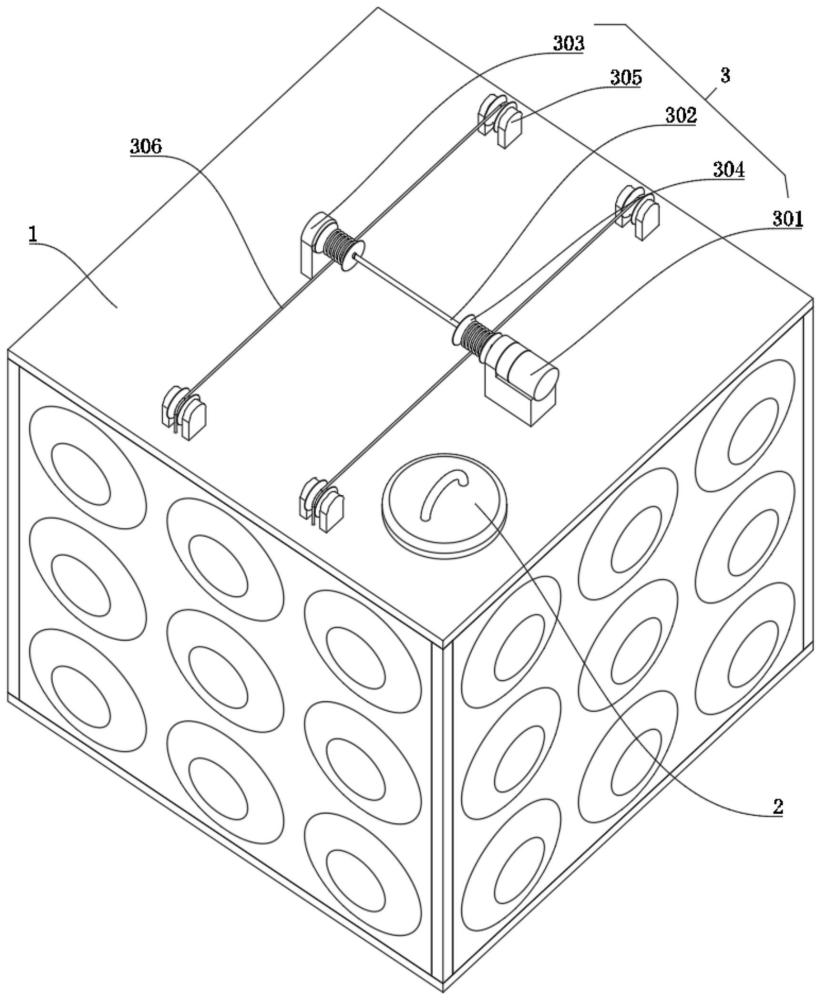

1.一種便于清理的二次供水水箱，其特征在于，包括供水箱體(1)，所述供水箱體(1)的頂部設有進入端蓋(2)，所述供水箱體(1)的上表面固定安裝有電動提升結構(3)，所述供水箱體(1)的內側安裝有第一受力架體(4)，所述第一受力架體(4)上滑動安裝有第二受力架體(5)，所述第二受力架體(5)滑動設于滑桿(6)上并與電動提升結構(3)相連。

2.如權利要求1所述的一種便于清理的二次供水水箱，其特征在于，

3.如權利要求2所述的一種便于清理的二次供水水箱，其特征在于，所述電動提升結構(3)包括自鎖電機(301)、收卷輪(304)和鋼絲繩(306)，所述自鎖電機(301)的輸出端固定連接有輸出軸(302)，所述輸出軸(302)的表面靠近兩端位置均固定安裝有收卷輪(304)，兩個所述收卷輪(304)的表面各連接有兩根所述鋼絲繩(306)，所述鋼絲繩(306)繞過對應位置的導向輪(305)穿入供水箱體(1)中與所述可移動支撐架(501)固定連接。

4.如權利要求3所述的一種便于清理的二次供水水箱，其特征在于，所述可移動支撐架(501)由縱橫交錯的支撐梁呈井字形設置，其支撐梁的交匯點上設置有滑孔(503)，所述滑桿(6)設置有四根與所述滑孔(503)相適配。

技術總結
本技術公開了一種便于清理的二次供水水箱，包括供水箱體，所述供水箱體的頂部設有進入端蓋，所述供水箱體的上表面固定安裝有電動提升結構，所述供水箱體的內側安裝有第一受力架體，所述第一受力架體上滑動安裝有第二受力架體，所述第二受力架體滑動設于滑桿上并與電動提升結構相連。本技術通過設置第一受力架體和第二受力架體，由電動提升結構帶動第二受力架體沿著第一受力架體和滑桿滑動，以便在確保對供水箱體內部起到支撐作用的前提下，清理供水箱體內部時不會對清理部位造成阻礙。

技術研發人員：拾井凱
受保護的技術使用者：上海海澄水務科技集團有限公司
技術研發日：20240322
技術公布日：2025/4/28
