本發明涉及一種漁稻共生農田設計。

背景技術：

1、涉及發明專利，申請?zhí)?025101673670。

2、本發明將密封性裝置設置在水渠的兩端，采用現澆混凝土結構(11，13)和設置閘門(12)，來保證水密封性和控制水位，水渠中段與農田之間保持水的正常流動，這樣農田和水渠中段構成一個整體，可以通過水渠中的水位來直觀反映和調節農田的干濕，通過控制水渠中的水位，完成農田的補水和排水。

3、水渠采用拼裝式結構，每單元結構分為一塊底板(1)和兩塊立墻(4)，底板采用鋼筋混凝土結構，保證其結構強度，立墻采用大尺寸的泡沫混凝土，保證其穩定性，底板(1)上設置凸起(2)(3)，形成凹槽，用于安裝立墻(4)，立墻和凹槽之間的縫隙采用水泥漿或水泥砂漿填充飽滿，使兩者成為一個整體。

4、立墻上面的壓頂采用現澆混凝土(14)，水渠每隔一段距離設置塑料排水板(10)，增加農田和水渠之間水的流動性，可以排出農田中多余的地下水；每隔一段距離設置塑料閘門(7)，可以補水和排出農田地表水。

5、水渠單元結構長1m，其由底板(1)，立墻(4)拼裝而形成，底板由鋼筋混凝土制作，厚度12cm，長1m，總寬1.3m，底板上有寬度為5cm的方形凸起(2)，(3)，兩者之間凈空35cm，(2)高5cm，(3)高10cm，立墻(4)安裝在(2)(3)形成的凹槽內，立墻(4)采用泡沫混凝土制作，或采用輕質陶粒磚制作，高70cm，長1m，上寬24cm，下寬34cm，立墻安裝好后，(2)，(3)，(4)之間的縫隙用砂漿填充密實。立墻尺寸較大，穩定性好，與底板連接牢固。

6、水渠中段每隔一段距離安裝直徑25cm的圓形塑料閥門(7)，立墻(4)預留洞口(可以生產時預留)，安裝塑料閥門時，用砂漿填充補滿洞口空隙，因?yàn)榱穸容^大，(7)可以完全安裝在立墻厚度范圍內，現澆混凝土壓頂(14)時，留缺口(15)，用來避讓閥門把手(8)，這樣(7)完全不外露，不容易被碰壞。(7)安裝好后，其頂高度基本與農田表面齊平或略低，需要在(7)附近挖坑處理，保持塑料閥門(7)完全外露，農田需要排地表水時，可以配合明挖淺溝，與(7)聯通，可快速排出農田地表水。

7、有排水要求的農田，特別是一些內澇嚴重的農田和需要治理的鹽堿地，在水渠中段每隔一段距離，水渠單元結構之間預留10cm間距，然后安裝塑料排水板(10)，一端與立墻內側(4)齊平，另一端深入土壤之中，底板(1)之間的空隙用砂漿填充，塑料排水板(10)外表包裹一層土工布，安裝好后頂高度比立墻(4)頂還低20cm，(10)在土壤的一端，切角處理，防止耕種農田時碰壞，上端缺口(16)，待澆筑壓頂混凝土?xí)r一起澆筑。立墻(4)采用輕質陶粒制作，增加其排水性。塑料排水板(10)可有效排除農田中的地下水，塑料閥門(7)可快速排出農田地表水，兩者結合可有效解決農田內澇問題。

8、在水渠兩端設置一體式現澆閘口，包括結構止水墻(11)，現澆水渠單元(12)，閘門(13)。現澆步驟：①，原狀土夯實，②，低標號混凝土墊層(不采用石子墊層)，③，現澆結構，④，結構養護好后回填土，并壓實，止水墻(11)底部標高比底板(1)底低20cm，兩側比立墻外延寬50cm，(11)，(12)均采用鋼筋混凝土結構，閘門(13)現澆到結構(12)中，一體式現澆閘口可提供良好的水密性，這樣水閘就能有效控制水渠中的水位高度，并通過水渠水位高度控制農田干濕度。

9、水渠渠道施工，特別是深入農田內部的支渠施工步驟為：①，挖機開挖溝槽到預定標高，并對基礎進行平整壓實；②，從近到遠安裝底板(1)，通過連續不斷鋪設(1)形成不斷延伸的臨時便道，一邊用小型電瓶三輪車或四輪車運輸(1)，一邊用挖機安裝(1)，直到安裝完成，地基不平的，可以采用碎石找補；③，從遠到近安裝立墻(4)，一邊用小型電瓶車運輸(4)，一邊安裝(4)，同時對有問題的底板進行處理，用挖機吊起(1)，對低洼處用級配碎石找補，保證(1)之間的接頭誤差≤1cm，可用安裝液壓設備的挖機靜壓底板(1)，微調標高，過程中排水板(10)一并安裝；④，立墻(4)安裝完成后，(2)與(3)形成的凹槽與(4)之間的空隙用砂漿填充飽滿，使地板(1)和立墻(4)形成一個整體；⑤，塑料閥門(7)安裝，現澆壓頂(14)，(14)一般頂標高比農田高20cm；⑥，渠道兩側回土。

10、施工中先通鋪底板(1)，不僅可以形成臨時便道，在專用車輛來回運輸材料的過程中，可以對渠道基礎進行有效壓實，然后在安裝立墻(4)的時候，可對底板(1)進行二次調整，這樣保證了更高的安裝精度，同時保證了較小的二次沉降。如果不需要使用臨時道路運輸材料，可以采用加裝液壓設備的挖機，對底板(1)進行靜壓，然后在進行二次調整，這樣可以有效降低二次沉降。

11、本水渠立墻采用泡沫磚或輕質陶粒磚制作，單元結構拼裝而成，單元結構之間的縫隙≥5mm的，需要用水泥砂漿勾縫處理，如果縫隙＜5mm，可不處理。如果對水密性有特殊要求的水渠，采用本方案時需要在水渠內部進行掛網粉刷一層，以保證水渠的水密性。

12、本方案中立墻采用泡沫磚或輕質陶粒磚制作，主要是因?yàn)閮煞N材料密度小，同時具有相應的有效強度，泡沫磚更適用于排水需求小的農田，輕質陶粒磚之間空隙較大，排水良好，更適用于排水需求大的農田，立墻采用大尺寸，全尺寸，可避免上下砌筑，極大增強了立墻的穩定性，立墻與底板凹槽之間的縫隙采用砂漿填充飽滿，使立墻和地板形成一個牢固的整體，可以有效擋土，具有良好的使用壽命。

13、本發明中渠道中段對水密性沒有特殊要求，渠道的施工大大簡化，主體采用裝配式施工，可以大大提高施工速度。

14、本發明中提出兩種渠道布局方案：1，干渠總長度較小，干渠可以采用本發明方案，具備排水功能，則在支渠和干渠之間設置一體式現澆閘口，干渠排出口也可設置一體式現澆閘口，設農田面標高為±0m，則支渠頂標高為0.2m，底標高為-0.7m，干渠頂標高為0.5m，底標高為-1m，支渠之間的設置間距約為100m，補水時，關閉干渠排出口，往干渠抽水，隨著水位增高，完成補水，排水時，打開所有閥門；2，干渠為引水渠，不具備排水功能，在干渠與支渠之間設置引水的閘門，支渠設排出口，并設置一體式現澆閘口，補水時，打開引水閘門，關閉排出口，排水時，關閉引水閘門，打開排出口。

15、本發明中尺寸數據可以根據需要適當改變，以實際情況為主。

技術實現思路

1、本發明部分使用了背景發明中的水渠技術。

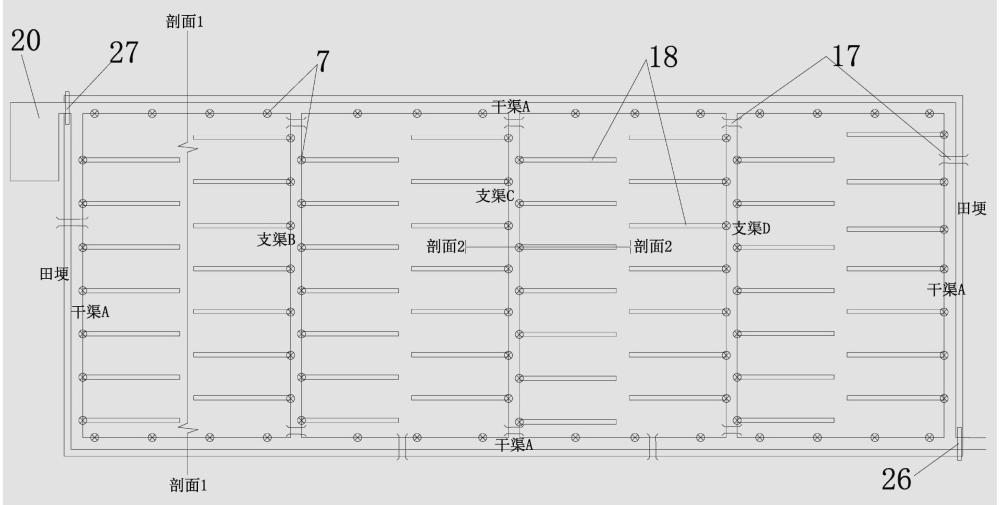

2、干渠a底板采用現澆混凝土，靠外一側立墻也采用現澆混凝土，靠?jī)?nèi)一側立墻采用專利2025101673670相關技術，設農田地面標高為±0m，現澆混凝土立墻凈高1.5m，頂標高0.5m，內側立墻凈高1.25m，頂標高0.25m，外側立墻主要是擋土，蓄水，同時防止魚躍出，所以采用現澆混凝土，一般不留閘口，內側立墻采用大尺寸泡沫混凝土(4)，現澆混凝土壓頂(14)，每隔一段距離安裝直徑400mm的塑料閘門(7)，支渠采用專利2025101673670相關技術，凈高1m，頂標高0.25m，每隔一段距離安裝直徑400mm的塑料閘門(7)，在塑料閘門位置開溝槽(18)，溝槽寬2m，深0.4m，長度＜1/2渠道間距，這樣可以通長預留一條機械通道，溝槽(18)間距40m，相鄰支渠之間溝槽(18)錯開。

3、一體式現澆閘口(26,27)采用能控制水位，宣泄洪水，排出泥沙的多功能閘門，閘板(21)頂部設置有不同尺寸的可活動擋板(23,24,25)，通過擋板組合，形成不同的溢水高度，閘口共兩座，一座設置在靠近河流(26)，可以通過水泵從河流往農田引水，也可以排掉農田里的水，另一座設置在遠端(27)，(27)旁邊設置小型蓄水池(20)，(20)可加裝太陽能頂棚，設置水泵，(20)尺寸可以設置成20m*20m，深度3m，可以通過太陽能發電帶動水泵將蓄水池中的水返還到農田中，用來調蓄水，加速農田水的循環速度，具體實施方式為：遠端閘口(27)設置好溢流高度，近端閘口(26)閘板全部合上，打開水泵，從河流引水到農田，先灌滿農田，然后水通過(27)溢流到小型蓄水池(20)，(20)水滿后，關掉閘口(26)的水泵，近端閘口(26)設置好溢流高度，遠端閘口(27)閘板全部合上，根據需要定時打開(27)的水泵，讓水從(20)中再流到農田中，最終從(27)溢流到河流中，這樣能夠讓農田中的水流循環起來，水流動起來才能給動植物提供更好的生存環境。

4、當環境供水緊張，可以將水儲蓄到(20)中，然后讓水在(20)和農田之間多次循環使用，具體實施方式為：遠端閘口(27)，近端閘口(26)閘板全部合上，從(20)中抽水到農田中，當農田中水位達到允許最高水位時停止抽水，然后通過調節遠端閘口(27)上的活動擋板(23,24,25)，逐次形成不同的溢流高度，逐級降低水位，這樣能同時控制水流速度和水位高度，當農田中水位降到允許最低水位時，將遠端閘口(27)上活動擋板全部安裝，重復前述步驟，形成循環。

5、閘口(26)，(27)安裝時，需要注意閘門的安裝高度，通過調整閘框(22)的安裝高度，使閘板(21)的頂標高處于-0.05m位置，活動閘板(23,24,25)的高度分別為5cm，10cm，15cm，活動閘板全部安裝好后，其頂標高為0.25m，通過活動閘板組合可將水位控制在-0.05m到0.25m范圍之內，農田整體面積較大，為了增加水的流動性，應將閘門設計成寬大，或一個閘口并排兩個閘門，提高單位時間溢流量，增加農田內部水的流動速度。

6、本發明利用干渠，田埂環繞農田一圈，使內部農田形成相對獨立的系統，通過閘門(26)，(27)控制水位，并借助其他措施形成水的流動，本方案中，農田面積大，形成的系統也大，系統大，系統才容易穩定，系統相對獨立，減小外部干擾，才能更穩定，干渠不僅能通過其結構增加系統的水密封性，使系統能存住水，還能防止老鼠，大部分蛇類進入農田內部破壞，水渠的結構也對魚類提供了一定的庇護，可防止鳥類的捕食，水渠大量替代傳統魚稻共生中的溝槽，水渠邊坡穩定，基本不需要維護，水渠高程可控，通過水渠的聯通，使農田的水系形成一個整體，在水渠適當位置設置機械進出口(17)，采用鋼筋混凝土管預埋，表層混凝土硬化，溝槽(18)斷續設置，預留機械通道，大間距設置，這樣農田可以很方便進行機械化生產，農田的日常管理比較簡單，基本不需要施肥，除草，水位管理簡單，可以考慮對裝置加以改裝進行水位智能化管理，模擬稻田的干濕循環變化，對水提供適當?shù)牧鲃?dòng)性，只需要對魚投放少量魚食，實現一種小投入，大產出的生態種養之路。

7、在干渠長邊適當位置設置塑料閘門(7)，并挖坑(19)處理，(19)長1m，寬1m，深40cm，增加干渠和農田內部的聯通通道。
