本發明涉及存水彎領域，特別涉及一種排水管道暗裝存水彎。

背景技術：

1、根據規范要求，器具排水管道需要通過存水彎來隔絕，防止管道內臭氣外溢。目前現有技術的洗臉盤排水管道的存水彎有很多樣式，有s型、p型存水彎、金屬管道彎曲形成的存水彎、瓶型結構存水彎等。這些存水彎主體部份都是裝在洗盆的正下方，進水口與洗臉盆下水器連接，出水口再通過波紋軟管等接入預留排水管道，或接入墻面預埋排水管道，或接入地面預留排水管道，存水彎主體一般暴露在外，洗臉盆帶柜子的則隱蔽在柜子內。存水彎外露，不美觀。占據柜子儲物空間，減少儲物量。現有技術中存水彎一般為一體成型，不可拆卸，當需要檢查或清理存水彎內部時，很不方便，給檢修帶來困難。

2、中國專利公開號：cn207553230u，公開日：2018年06月29日，公開了一個中國專利名為一種大水封比防虹吸防噴濺存水彎，它包括存水彎進水管、存水彎出水管，還包括水封箱體，水封箱體一側底部開有向上的水封箱體進水口，水封箱體進水口連通向上的存水彎進水管，水封箱體另一側頂部開有向下或水平的水封箱體出水口，水封箱體進水口連通向下或水平的存水彎出水管，在水封箱體進水口上方邊口設有下導流擋板，在水封箱體出水口的下方邊口設有上導流擋板。該存水彎一體成型，不可拆卸，不方便檢修。且不可暗裝，造成存水彎外露不美觀，減少儲物量。

技術實現思路

1、本發明提供了一種排水管道暗裝存水彎，通過設置帶有插接腔的接入口組件，實現存水彎的分體可拆卸同時保證水封功能，方便對存水彎內部進行觀察檢修。

2、本發明的進一步目的是，實現存水彎的暗裝且檢查口伸出方便檢修，實現存水彎結構小巧簡單化，方便墻面開槽暗埋。

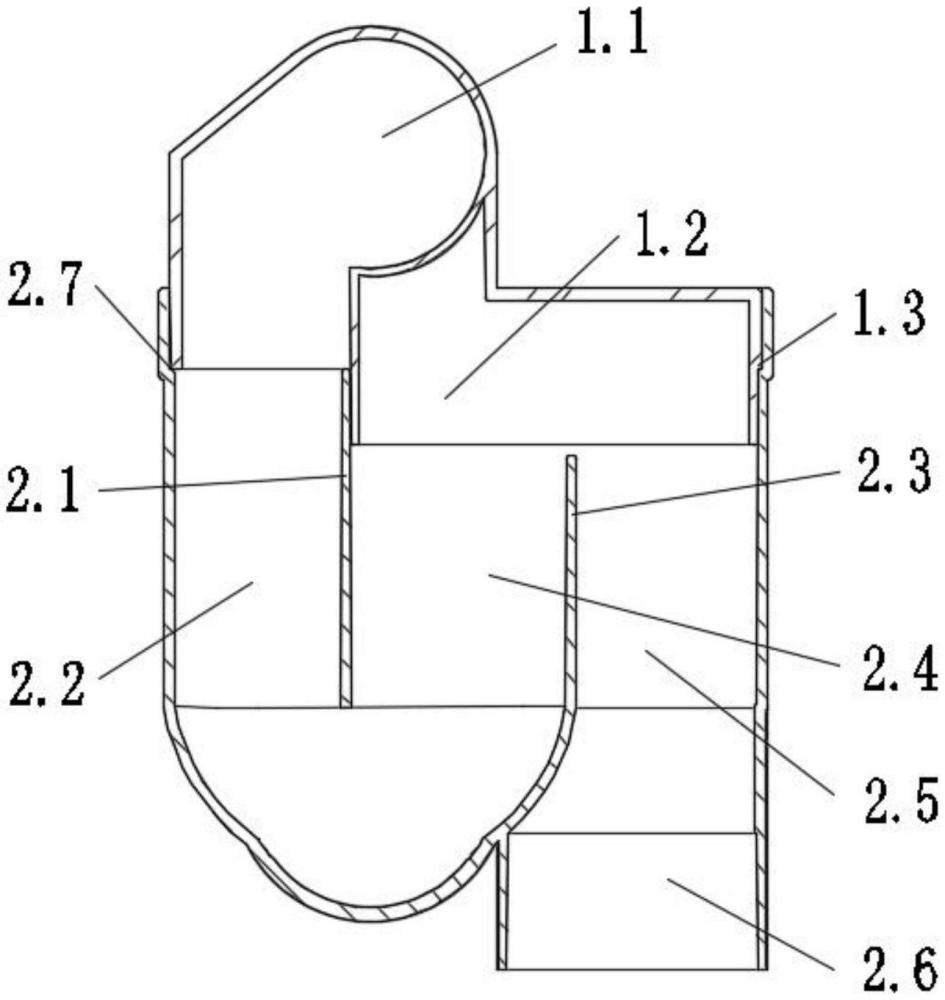

3、為實現上述目的，本發明采用以下的技術方案：一種排水管道暗裝存水彎，包括接入口組件，接入口組件安裝在排出口組件上，排出口組件內設有進水隔板和出水隔板；接入口組件底端一側設有卡接在排出口組件內壁承口上的插接腔，插接腔一側外壁和進水隔板頂端抵接；插接腔設在出水隔板上方，底端高于出水隔板上端面。實現了存水彎的分體可拆卸同時保證水封功能，方便對存水彎內部進行觀察檢修。實現存水彎的暗裝且檢查口伸出方便檢修。通過分體可拆卸的設計，大大提高了存水彎的維護便利性，減少了檢修時對周圍環境的破壞，同時也降低了維護成本。暗裝設計使得排水系統更加美觀，不占用額外空間，提升了整體的使用體驗。

4、優選的，排出口組件和接入口組件都為扁平腔體結構，插接腔直徑與接入口組件上方的直徑不同形成臺階部，接入口組件卡接在排出口組件頂端內壁承口上。臺階部卡接在承口上，插接腔伸出接入口組件，接入口組件一側頂端設有接入口，另一側底端設有插接腔。扁平腔體結構設計使得存水彎在安裝時能夠更好地適應狹窄空間，減少對安裝空間的要求。臺階部與承口的卡接設計提高了連接的穩定性和密封性，有效防止漏水，同時便于快速安裝和拆卸，進一步提升了維護效率。

5、優選的，承口為排出口組件頂端直徑不同形成的臺階座，設置在排出口組件的頂端，沿排出口組件內壁周向設置。臺階座式的承口設計能夠提供更均勻的受力分布，增強連接部位的強度和穩定性。周向設置的承口簡化了安裝過程，降低了安裝難度。

6、優選的，進水隔板和出水隔板豎向設置，將排出口組件內腔分成首尾相接的s形通道，依次分別為進水通道、中間通道和出水通道。進水隔板上端面高于出水隔板上端面，進水隔板設在排出口組件的高度方向的中間部位，和排出口組件的頂端和底端都不接觸，出水隔板和排出口組件的底端連接。s形通道設計能夠有效增加水流的流動路徑，減緩水流速度，減少水流沖擊，從而降低噪音，提高排水系統的安靜性。同時，這種設計能夠更好地保持水封，防止異味和害蟲通過排水管道進入室內，提升了居住環境的舒適度和衛生條件。

7、優選的，進水隔板下端面低于出水隔板上端面，出水通道下方連接軸線平行的排出口，進水通道上方設有接入口，接入口軸線與進水通道垂直。排出口設在出水隔板的下方。這種結構設計使得水流在進入存水彎時能夠更平穩地過渡，減少水花飛濺和氣泡產生，進一步降低排水噪音。同時，垂直設置的接入口和排出口能夠更好地適應管道的連接需求，提高連接的密封性和可靠性，確保排水系統的正常運行。

8、優選的，進水通道和中間通道底端連通檢查口，檢查口軸向與接入口平行，接入口軸向與排出口垂直。檢查口的設置為存水彎的日常維護和檢修提供了極大的便利，能夠快速定位和清理堵塞物，減少維護時間和成本。平行和垂直的軸向設計使得檢查口與接入口、排出口的布局更加合理，便于操作安裝和后期維修，提高了整體的使用體驗。

9、優選的，進水隔板下端面位于檢查口沿其軸線投影面內，接入口與檢查口的端口位于同一豎直線上。這種布局設計使得檢查口能夠更直觀地觀察到進水隔板下方的水流情況，便于及時發現和處理問題。同時，接入口與檢查口的端口位于同一豎直線上，方便施工對瓷磚切割洞口操作。

10、一種排水管道暗裝存水彎，包括接入口組件，接入口組件安裝在排出口組件的承口上，排出口組件內設有出水隔板；接入口組件底端在接入口一側設有插接腔，插接腔下端面低于出水隔板上端面。

11、優選的，接入口軸線與插接腔軸線垂直，插接腔和出水隔板將排出口組件內腔分成首尾相接的進水通道、中間通道和出水通道。

12、優選的，出水通道下方連接軸線平行的排出口，進水通道和出水通道底端連通有檢查口，檢查口軸線和接入口軸線平行。軸線平行設置的排出口能夠確保水流順暢排出，減少排水阻力，提高排水效率。

13、本發明的有益效果是：本發明公開了了一種排水管道暗裝存水彎，通過設置帶有插接腔的接入口組件，實現了存水彎的分體可拆卸同時保證水封功能，方便對存水彎內部進行觀察檢修。實現存水彎的暗裝且檢查口伸出方便檢修，實現存水彎結構小巧、輕薄和簡單化，方便墻面開槽暗埋。使水封儲水部位作為一個整體連接緊密避免了漏水，將存水彎儲水部份設計成一個整體，避免連接，能實現成型加工。只需要通過一根波紋管連接即可，墻面上外露檢查口方便檢修，安裝后不僅美觀整潔，實用，還減少占用儲柜空間。

技術特征：

1.一種排水管道暗裝存水彎，其特征在于，

2.根據權利要求1所述的一種排水管道暗裝存水彎，其特征在于，排出口組件和接入口組件都為扁平腔體結構，插接腔直徑與接入口組件上方的直徑不同形成臺階部，接入口組件卡接在排出口組件頂端內壁承口上。

3.根據權利要求1或2所述的一種排水管道暗裝存水彎，其特征在于，承口為排出口組件頂端直徑不同形成的臺階座，設置在排出口組件的頂端，沿排出口組件內壁周向設置。

4.根據權利要求1所述的一種排水管道暗裝存水彎，其特征在于，進水隔板和出水隔板豎向設置，將排出口組件內腔分成首尾相接的s形通道，依次分別為進水通道、中間通道和出水通道。

5.根據權利要求1或4所述的一種排水管道暗裝存水彎，其特征在于，進水隔板下端面低于出水隔板上端面，出水通道下方連接軸線平行的排出口，進水通道上方設有接入口，接入口軸線與進水通道垂直。

6.根據權利要求4所述的一種排水管道暗裝存水彎，其特征在于，進水通道和中間通道底端連通檢查口，檢查口軸向與接入口平行，接入口軸向與排出口垂直。

7.根據權利要求6所述的一種排水管道暗裝存水彎，其特征在于，進水隔板下端面位于檢查口沿其軸線投影面內，接入口與檢查口的端口位于同一豎直線上。

8.一種排水管道暗裝存水彎，其特征在于，

9.根據權利要求8所述的一種排水管道暗裝存水彎，其特征在于，接入口軸線與插接腔軸線垂直，插接腔和出水隔板將排出口組件內腔分成首尾相接的進水通道、中間通道和出水通道。

10.根據權利要求9所述的一種排水管道暗裝存水彎，其特征在于，出水通道下方連接同軸設置的排出口，插接腔底端連通有檢查口，檢查口軸線和接入口軸線平行。

技術總結
本發明公開了一種排水管道暗裝存水彎，包括接入口組件，接入口組件安裝在排出口組件上，排出口組件內設有進水隔板和出水隔板；接入口組件底端一側設有卡接在排出口組件內壁承口上的插接腔，插接腔一側外壁和進水隔板頂端抵接；插接腔設在出水隔板上方，底端高于出水隔板上端面。本發明還有另一種實施方式，排出口組件內設有出水隔板；接入口組件底端在接入口一側設有插接腔，插接腔設在出水隔板靠近接入口一側且和接入口連通，下端面低于出水隔板上端面。實現了存水彎的分體可拆卸同時保證水封功能，方便對存水彎內部進行觀察檢修。實現存水彎的暗裝且檢查口伸出方便檢修。

技術研發人員：劉學敏,陸亦飛,潘東毅,張磊磊,趙鑫威,何海洋
受保護的技術使用者：浙江中財管道科技股份有限公司
技術研發日：
技術公布日：2025/4/28
