本技術屬于巖土工程，尤其涉及一種生根式擋墻結構。

背景技術：

1、隨著我國經濟水平的不斷提高，公路、鐵路、市政等的建設規模不斷擴大，擋土墻作為工程建設中的一種常用支擋構造物而被工程界廣泛使用，特別是在滑坡治理、路堤或路塹支護、保護重要構造物等方面發揮了重大作用。

2、但部分擋土墻的施工也受地形地貌及地質條件的影響較大，主要表現為擋墻基礎需要一定的嵌固深度，當?shù)匦味盖蜁r(shí)，擋墻基坑開挖會使臨山側形成高大邊坡，不僅需對邊坡進行支護，造價高，還會時常發生因基坑滑坡而導致人員傷亡的事故，因此，亟需一種生根式擋墻結構來解決。

技術實現思路

1、本實用新型的目的是提供一種生根式擋墻結構，以解決上述問題。

2、為實現上述目的，本實用新型提供了如下方案：

3、一種生根式擋墻結構，包括：承臺，所述承臺底部靠近土體滑移方向尾端固接有若干并排設置的摩擦抗拔樁，所述承臺底部靠近土體滑移方向前端固接有若干并排設置的承載抗壓樁，所述承臺底部中部固接有若干并排設置的中心樁，所述承臺的頂部固接有擋土墻，所述擋土墻內設有排水部。

4、優選的，所述承臺設有若干水平設置的橫向錨固樁，所述橫向錨固樁設置在相鄰的兩個所述承載抗壓樁之間的間隙中，所述橫向錨固樁的一端與所述承臺固接，所述橫向錨固樁的另一端朝向土體滑移方向尾端設置，所述橫向錨固樁的另一端橫穿所述承臺并插入土體中錨固。

5、優選的，所述摩擦抗拔樁同軸固接有第三植入鋼筋束，所述第三植入鋼筋束的底端與所述摩擦抗拔樁的底端齊平，所述第三植入鋼筋束的頂端貫穿所述承臺并伸入至所述擋土墻內，所述第三植入鋼筋束與所述擋土墻固接，所述摩擦抗拔樁中部埋設有用于灌漿的第三注漿管。

6、優選的，所述承載抗壓樁同軸固接有第一植入鋼筋束，所述第一植入鋼筋束的底端與所述承載抗壓樁的底端齊平，所述第一植入鋼筋束的頂端貫穿所述承臺并伸入至所述擋土墻內，所述第一植入鋼筋束與所述擋土墻固接，所述承載抗壓樁中部埋設有用于灌漿的第一注漿管。

7、優選的，所述中心樁同軸固接有第二植入鋼筋束，所述第二植入鋼筋束的底端與所述中心樁的底端齊平，所述第二植入鋼筋束的頂端貫穿所述承臺并伸入至所述擋土墻內，所述第二植入鋼筋束與所述擋土墻固接，所述中心樁中部埋設有用于灌漿的第二注漿管。

8、優選的，所述摩擦抗拔樁、所述中心樁和所述承載抗壓樁的直徑依次變大。

9、優選的，所述排水部包括若干呈矩陣設置的排水管，所述排水管傾斜設置，所述排水管的高端靠近土體滑移方向的尾端設置，所述排水管位于相鄰的所述第一植入鋼筋束之間的間隙內。

10、與現有技術相比，本實用新型具有如下優點和技術效果：

11、使用時，首先在邊坡上選定埋樁點位，并在埋樁點位上鉆孔，在靠近土體滑移方向尾端設置多個摩擦抗拔樁，在靠近土體滑移方向前端設置多個承載抗壓樁，并在摩擦抗拔樁和承載抗壓樁之間設置中心樁，摩擦抗拔樁、承載抗壓樁和中心樁的數量相同，并且均選擇為現場灌注樁設置，摩擦抗拔樁選擇碎石混凝土進行灌注，以便于提高摩擦抗拔樁與鉆孔的摩擦力，并將承臺與多個摩擦抗拔樁、多個承載抗壓樁和多個中心樁一體澆筑完成，待養護完畢后，在承臺上砌筑擋土墻，通過上述設置，可以避免擋墻基坑開挖，進而有效降低造價、避免基坑滑坡導致的人員傷亡。

技術特征：

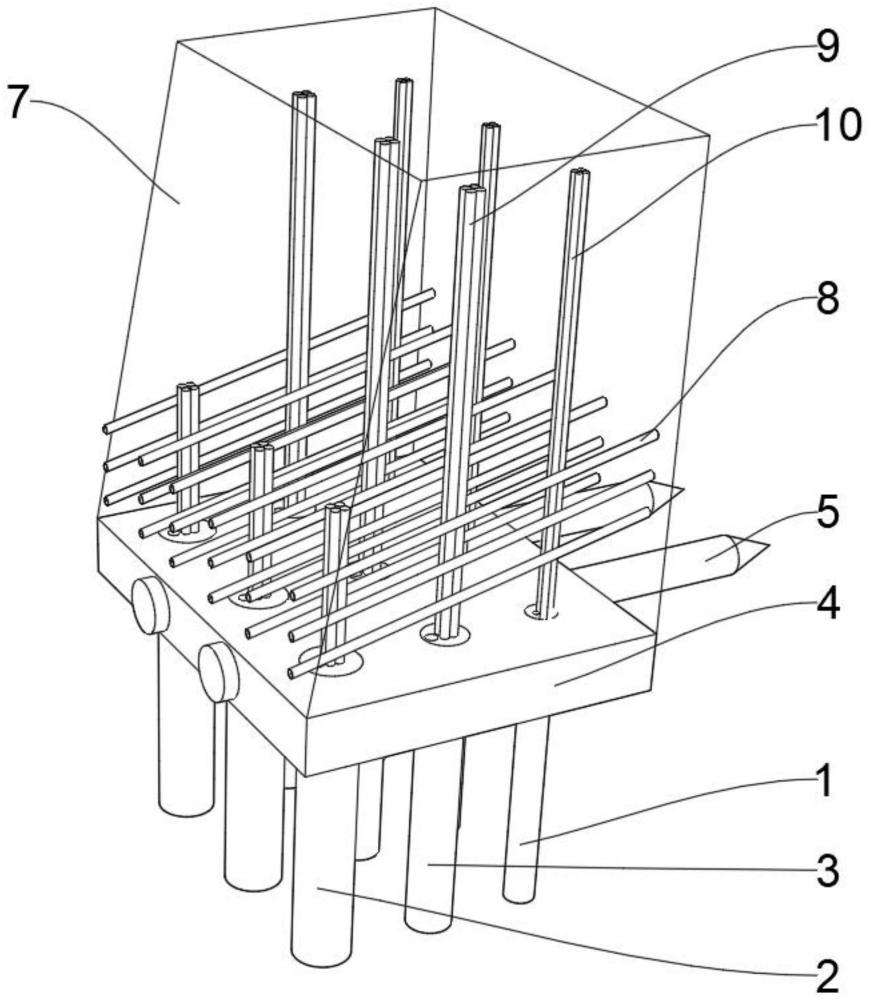

1.一種生根式擋墻結構，其特征在于，包括：承臺(4)，所述承臺(4)底部靠近土體滑移方向尾端固接有若干并排設置的摩擦抗拔樁(1)，所述承臺(4)底部靠近土體滑移方向前端固接有若干并排設置的承載抗壓樁(2)，所述承臺(4)底部中部固接有若干并排設置的中心樁(3)，所述承臺(4)的頂部固接有擋土墻(7)，所述擋土墻(7)內設有排水部。

2.根據權利要求1所述的一種生根式擋墻結構，其特征在于：所述承臺(4)設有若干水平設置的橫向錨固樁(5)，所述橫向錨固樁(5)設置在相鄰的兩個所述承載抗壓樁(2)之間的間隙中，所述橫向錨固樁(5)的一端與所述承臺(4)固接，所述橫向錨固樁(5)的另一端朝向土體滑移方向尾端設置，所述橫向錨固樁(5)的另一端橫穿所述承臺(4)并插入土體中錨固。

3.根據權利要求1所述的一種生根式擋墻結構，其特征在于：所述摩擦抗拔樁(1)同軸固接有第三植入鋼筋束(10)，所述第三植入鋼筋束(10)的底端與所述摩擦抗拔樁(1)的底端齊平，所述第三植入鋼筋束(10)的頂端貫穿所述承臺(4)并伸入至所述擋土墻(7)內，所述第三植入鋼筋束(10)與所述擋土墻(7)固接，所述摩擦抗拔樁(1)中部埋設有用于灌漿的第三注漿管(13)。

4.根據權利要求1所述的一種生根式擋墻結構，其特征在于：所述承載抗壓樁(2)同軸固接有第一植入鋼筋束(6)，所述第一植入鋼筋束(6)的底端與所述承載抗壓樁(2)的底端齊平，所述第一植入鋼筋束(6)的頂端貫穿所述承臺(4)并伸入至所述擋土墻(7)內，所述第一植入鋼筋束(6)與所述擋土墻(7)固接，所述承載抗壓樁(2)中部埋設有用于灌漿的第一注漿管(11)。

5.根據權利要求1所述的一種生根式擋墻結構，其特征在于：所述中心樁(3)同軸固接有第二植入鋼筋束(9)，所述第二植入鋼筋束(9)的底端與所述中心樁(3)的底端齊平，所述第二植入鋼筋束(9)的頂端貫穿所述承臺(4)并伸入至所述擋土墻(7)內，所述第二植入鋼筋束(9)與所述擋土墻(7)固接，所述中心樁(3)中部埋設有用于灌漿的第二注漿管(12)。

6.根據權利要求1所述的一種生根式擋墻結構，其特征在于：所述摩擦抗拔樁(1)、所述中心樁(3)和所述承載抗壓樁(2)的直徑依次變大。

7.根據權利要求4所述的一種生根式擋墻結構，其特征在于：所述排水部包括若干呈矩陣設置的排水管(8)，所述排水管(8)傾斜設置，所述排水管(8)的高端靠近土體滑移方向的尾端設置，所述排水管(8)位于相鄰的所述第一植入鋼筋束(6)之間的間隙內。

技術總結
本技術屬于巖土工程技術領域，尤其涉及一種生根式擋墻結構，包括：承臺，承臺底部靠近土體滑移方向尾端固接有若干并排設置的摩擦抗拔樁，承臺底部靠近土體滑移方向前端固接有若干并排設置的承載抗壓樁，承臺底部中部固接有若干并排設置的中心樁，承臺的頂部固接有擋土墻，擋土墻內設有排水部。本裝置可以避免擋墻基坑開挖，進而有效降低造價、避免基坑滑坡導致的人員傷亡。

技術研發人員：陳云生,李敦仁,趙敏,吳龍科,朱東東,覃達,王洪剛,陳建軍,楊周曉政,黎照洪,于磊磊,李林,吳秋軍,孟繁賀
受保護的技術使用者：廣西交通設計集團有限公司
技術研發日：20240425
技術公布日：2025/3/20
