本技術涉及人工湖，尤其涉及一種人工湖防滲結構。

背景技術：

1、人工湖，是人們有計劃、有目的挖掘出來的一種湖泊，屬于非自然環境下產生的湖泊，在基礎滲透系數較大、相對不透水層較深的地質條件下，國內人工湖全斷面防滲一般采用粘性土鋪底及護岸；或者使用全斷面鋪土工膜的水平防滲方法，土工膜上壓蓋砂礫料蓋重。

2、公告號為cn201921864366.8的專利說明書公開了一種人工湖防滲結構，其“所述人工湖池底鋪設gcl膨潤土防水毯，所述gcl膨潤土防水毯上鋪設復合土工膜，所述復合土工膜上面覆蓋500mm以上土壤，所述人工湖的邊坡上打上鋼筋棍，所述人工湖的邊坡上鋪設防滲層，所述鋼筋棍穿出防滲層；所述防滲層為灰土防滲層或水泥防滲層，所述防滲層厚度400～600mm，防滲層分層夯實，每層150-200mm,壓實度≥0.92，防滲層的頂部高出水面0.3～0.5m，邊坡坡度1:2.2-3。防滲效果好，施工簡單方便”。

3、然而在實施相關技術中發現上述一種人工湖防滲結構存在以下問題：上述防滲結構需通過對邊坡施工進行防滲，由于部分人工湖面積較大，因而導致人工湖的防滲施工作業量太大，導致人工湖的防滲成本大大提高，鑒于此，提供一種人工湖防滲結構以克服上述缺陷。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種人工湖防滲結構。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種人工湖防滲結構，包括基層，所述基層中部的內壁固定設有湖體，所述湖體內部的底端固定設有土壤層，所述土壤層的頂端固定設有攔截層，所述攔截層的頂端固定設有砂漿層，所述砂漿層的內部固定設有填充層，所述砂漿層的頂端固定設有緩沖層，所述湖體的內部設有防滲組件，所述湖體的表面設有雨水處理組件，所述防滲組件包括延伸板、滑孔、探測桿和承重塊，所述延伸板固定設置在湖體內部一側的內壁，所述延伸板的內壁開設有滑孔，所述滑孔的內壁滑動連接有探測桿，所述探測桿的底端固定設有承重塊，所述延伸板頂端的一側固定設有氣泵，所述氣泵的出氣端通過出氣管與填充層的內部相連通，所述延伸板頂端的另一側固定設有控制觸片，所述探測桿的表面固定設有壓片，通過承重塊可使探測桿的底端始終與填充層表面接觸，通過探測桿下移控制氣泵作業，可實現人工湖的自動防滲。

3、作為上述技術方案的進一步描述：所述雨水處理組件包括儲水層、填料層和植被層，所述儲水層固定設置在湖體的表面，所述儲水層的頂端固定設有填料層，所述填料層的頂端固定設有植被層，通過植被層可對雨水進行過濾，防止其夾雜泥土后直接進入湖體內部。

4、作為上述技術方案的進一步描述：所述緩沖層底端一側的內壁開設有限位孔，所述限位孔與承重塊相匹配，所述填充層為中空密封氣囊，通過限位孔可對承重塊進行限位，防止其上浮。

5、作為上述技術方案的進一步描述：所述儲水層的內部開設有儲水腔，所述儲水腔與植被層之間固定設有若干個連通管，若干個所述連通管一側的底部均固定設有引流管，通過若干個連通管和若干個引流管便于將經植被層過濾后的雨水引入湖體內。

6、作為上述技術方案的進一步描述：所述攔截層的內部開設有攔截腔，所述攔截層的一側固定設有排水管，防止?jié)B水進入土壤層內。

7、本實用新型具有如下有益效果：

8、本實用新型設計的一種人工湖防滲結構去掉一種，通過填充層、探測桿、承重塊、滑孔、壓片和控制觸片設計配合，使氣泵的抽氣端抽取外部的氣體并通過出氣端注入填充層的內部，填充層進而復原對湖體的底部進行再次密封，從而使人工湖達到的自動防滲水效果，相比傳統的人工湖防滲作業有效的降低了成本與人工勞動力，且滲出的湖水經攔截層進行阻隔，使湖水難以滲入土壤層內部，最后經外部水泵與排水管將滲出的湖水排出。

9、本實用新型設計的一種人工湖防滲結構去掉一種，通過植被層、連通管、儲水層和引流管設計配合，可避免雨水與泥土混合直接流到人工湖，可以最大程度的保證人工湖的干凈，

技術特征：

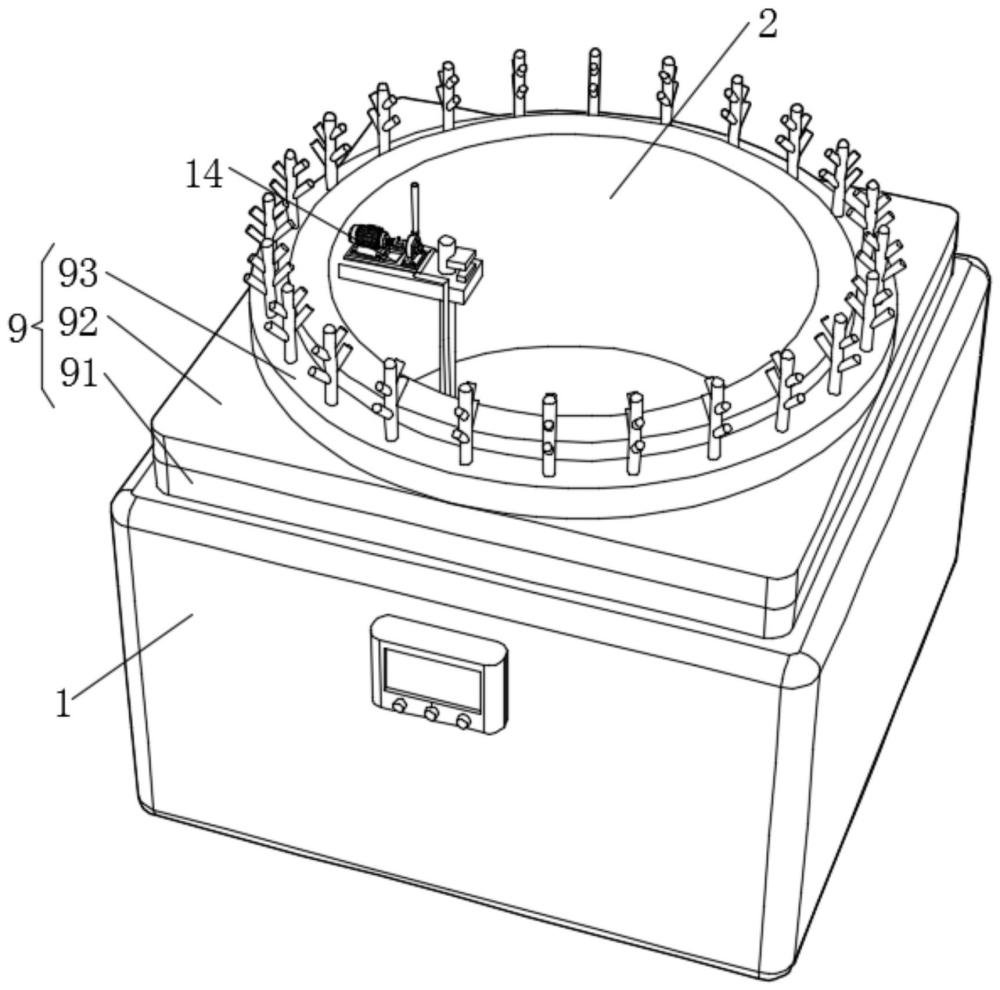

1.一種人工湖防滲結構，包括基層(1)，其特征在于：所述基層(1)中部的內壁固定設有湖體(2)，所述湖體(2)內部的底端固定設有土壤層(3)，所述土壤層(3)的頂端固定設有攔截層(4)，所述攔截層(4)的頂端固定設有砂漿層(5)，所述砂漿層(5)的內部固定設有填充層(6)，所述砂漿層(5)的頂端固定設有緩沖層(7)，所述湖體(2)的內部設有防滲組件(8)，所述湖體(2)的表面設有雨水處理組件(9)，所述防滲組件(8)包括延伸板(81)、滑孔(82)、探測桿(83)和承重塊(84)，所述延伸板(81)固定設置在湖體(2)內部一側的內壁，所述延伸板(81)的內壁開設有滑孔(82)，所述滑孔(82)的內壁滑動連接有探測桿(83)，所述探測桿(83)的底端固定設有承重塊(84)，所述延伸板(81)頂端的一側固定設有氣泵(14)，所述氣泵(14)的出氣端通過出氣管與填充層(6)的內部相連通，所述延伸板(81)頂端的另一側固定設有控制觸片(15)，所述探測桿(83)的表面固定設有壓片(16)。

2.根據權利要求1所述的一種人工湖防滲結構，其特征在于：所述雨水處理組件(9)包括儲水層(91)、填料層(92)和植被層(93)，所述儲水層(91)固定設置在湖體(2)的表面，所述儲水層(91)的頂端固定設有填料層(92)，所述填料層(92)的頂端固定設有植被層(93)。

3.根據權利要求1所述的一種人工湖防滲結構，其特征在于：所述緩沖層(7)底端一側的內壁開設有限位孔(10)，所述限位孔(10)與承重塊(84)相匹配，所述填充層(6)為中空密封氣囊。

4.根據權利要求2所述的一種人工湖防滲結構，其特征在于：所述儲水層(91)的內部開設有儲水腔(11)，所述儲水腔(11)與植被層(93)之間固定設有若干個連通管(12)，若干個所述連通管(12)一側的底部均固定設有引流管(13)。

5.根據權利要求1所述的一種人工湖防滲結構，其特征在于：所述攔截層(4)的內部開設有攔截腔，所述攔截層(4)的一側固定設有排水管(17)。

技術總結
本技術涉及人工湖技術領域，尤其是指一種人工湖防滲結構，包括基層，基層中部的內壁固定設有湖體，湖體內部的底端固定設有土壤層，土壤層的頂端固定設有攔截層，攔截層的頂端固定設有砂漿層，砂漿層的內部固定設有填充層，砂漿層的頂端固定設有緩沖層；通過填充層、探測桿、承重塊、滑孔、壓片和控制觸片設計配合，使氣泵的抽氣端抽取外部的氣體并通過出氣端注入填充層的內部，填充層進而復原對湖體的底部進行再次密封，從而使人工湖達到的自動防滲水效果，相比傳統的人工湖防滲作業有效的降低了成本與人工勞動力，且滲出的湖水經攔截層進行阻隔，使湖水難以滲入土壤層內部，最后經外部水泵與排水管將滲出的湖水排出。

技術研發人員：張金光,張日光,周顯
受保護的技術使用者：深圳市金海威景觀設計工程有限公司
技術研發日：20240426
技術公布日：2025/4/28
