本技術涉及水利工程，特別是指鋼壩底軸液壓定位裝置。

背景技術：

1、閘門用于關閉和開放泄（放）水通道的控制設施。水工建筑物的重要組成部分，可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物等；閘門包括旋轉閘門和豎直閘門，在設置旋轉閘門的時候，閘門板下端會圍繞底部滑動接觸，旋轉力采樣液壓啟閉機，通過液壓啟閉機帶動力臂進行旋轉，當旋轉大膽極限位置的時候需要對力臂位置進行鎖定，否則就需要液壓啟閉機時刻保持工作，現有設備雖然可以利用液壓進行鎖定，但是如果出現損壞后，無法進行應急操作。

2、基于此，現在提供一種鋼壩底軸液壓定位裝置，可以消除現有裝置存在的弊端。

技術實現思路

1、本實用新型的目的在于提供一種鋼壩底軸液壓定位裝置，解決了現有技術中缺少應急操作的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種鋼壩底軸液壓定位裝置，包括與力臂尾部位置相對應的固定基座，所述固定基座上端對稱設有兩個限位基座，兩個限位基座之間的間隙與力臂尾部限位穿孔位置相對應，所述限位基座上端設有限位穿孔，所述限位穿孔中配合設有一個鎖定柱，所述鎖定柱與限位基座之間通過導向件連接，所述鎖定柱下端設有u型夾板，所述固定基座一側設有用于帶動鎖定柱水平移動的鎖定推動機構。

4、在上述技術方案的基礎上，本實用新型還提供以下可選技術方案：

5、在一種可選方案中：所述鎖定柱外側設有耐磨層。

6、在一種可選方案中：所述鎖定推動機構包括一個液壓推動桿，所述液壓推動桿的輸出端設有一個液壓推板，所述鎖定柱下端設有一個u型夾板，所述液壓推動桿下端通過定位柱與底座連接，所述液壓推動桿一側的底座上固定設有一個導向套，所述導向套上滑動設有一個推動滑桿，所述推動滑桿的截面為t型結構，所述導向套末端設有與u型夾板相匹配的限位基座，所述推動滑桿連接用于帶動其滑動的手動操作單元，所述底座下端與導軌滑動設置。

7、在一種可選方案中：所述底座上端設有用于帶動其滑動的切換扳手，所述底座上端設有鎖定其位置的鎖緊螺栓。

8、在一種可選方案中：所述手動操作單元包括設置在推動滑桿上端的齒條，推動滑桿端部設有與u型夾板相匹配的手動推板，所述齒條上方嚙合有一個驅動齒輪，所述驅動齒輪一側通過傳動軸連接蝸輪，所述傳動軸與底座上端的豎板轉動連接，所述蝸輪上方嚙合有蝸桿，所述蝸桿兩端與底座上端的軸承座轉動連接，所述蝸桿端部設有便于驅動其轉動的把手。

9、在一種可選方案中：所述導向件包括設置在鎖定柱端部的尾板，尾板兩側對稱設有導向穿孔，每個導向穿孔中配合設有一個導向桿，所述導向桿內端與限位基座連接。

10、在一種可選方案中：所述限位基座與固定基座之間設有多個加強筋。

11、相較于現有技術，本實用新型的有益效果如下：

12、本實用新型針對現有需要進行設計，可以利用液壓對力臂位置進行鎖定，同時還可以切換手動的方式，在應急狀態下可以手動操作，保證了設備工作的可靠性。

技術特征：

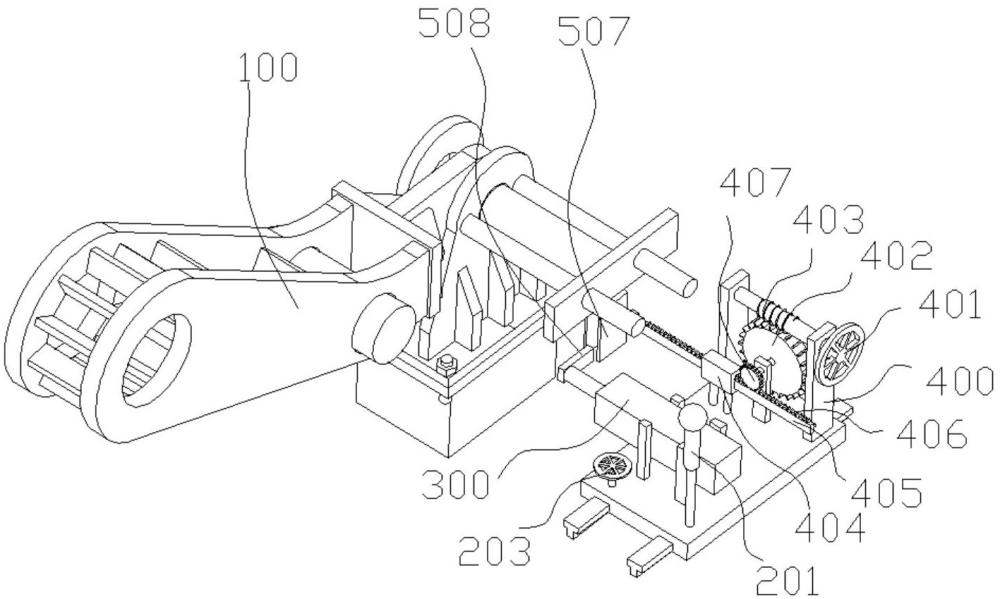

1.一種鋼壩底軸液壓定位裝置，包括與力臂(100)尾部位置相對應的固定基座(501)，所述固定基座(501)上端對稱設有兩個限位基座(502)，其特征在于：兩個限位基座(502)之間的間隙與力臂(100)尾部限位穿孔位置相對應，所述限位基座(502)上端設有限位穿孔(504)，所述限位穿孔(504)中配合設有一個鎖定柱(505)，所述鎖定柱(505)與限位基座(502)之間通過導向件連接，所述鎖定柱(505)下端設有u型夾板(507)，所述固定基座(501)一側設有用于帶動鎖定柱(505)水平移動的鎖定推動機構。

2.根據權利要求1所述的鋼壩底軸液壓定位裝置，其特征在于，所述鎖定柱(505)外側設有耐磨層。

3.根據權利要求1所述的鋼壩底軸液壓定位裝置，其特征在于，所述鎖定推動機構包括一個液壓推動桿(300)，所述液壓推動桿(300)的輸出端設有一個液壓推板(508)，所述鎖定柱(505)下端設有一個u型夾板(507)，所述液壓推動桿(300)下端通過定位柱與底座(200)連接，所述液壓推動桿(300)一側的底座(200)上固定設有一個導向套(404)，所述導向套(404)上滑動設有一個推動滑桿(405)，所述推動滑桿(405)的截面為t型結構，所述導向套(404)末端設有與u型夾板(507)相匹配的限位基座(502)，所述推動滑桿(405)連接用于帶動其滑動的手動操作單元，所述底座(200)下端與導軌(202)滑動設置。

4.根據權利要求3所述的鋼壩底軸液壓定位裝置，其特征在于，所述底座(200)上端設有用于帶動其滑動的切換扳手(201)，所述底座(200)上端設有鎖定其位置的鎖緊螺栓(203)。

5.根據權利要求3所述的鋼壩底軸液壓定位裝置，其特征在于，所述手動操作單元包括設置在推動滑桿(405)上端的齒條(406)，推動滑桿(405)端部設有與u型夾板(507)相匹配的手動推板(503)，所述齒條(406)上方嚙合有一個驅動齒輪(407)，所述驅動齒輪(407)一側通過傳動軸連接蝸輪(402)，所述傳動軸與底座(200)上端的豎板轉動連接，所述蝸輪(402)上方嚙合有蝸桿(403)，所述蝸桿(403)兩端與底座(200)上端的軸承座(400)轉動連接，所述蝸桿(403)端部設有便于驅動其轉動的把手(401)。

6.根據權利要求2所述的鋼壩底軸液壓定位裝置，其特征在于，所述導向件包括設置在鎖定柱(505)端部的尾板，尾板兩側對稱設有導向穿孔，每個導向穿孔中配合設有一個導向桿(506)，所述導向桿(506)內端與限位基座(502)連接。

7.根據權利要求6所述的鋼壩底軸液壓定位裝置，其特征在于，所述限位基座(502)與固定基座(501)之間設有多個加強筋。

技術總結
本技術涉及水利設備技術領域，具體公開了一種鋼壩底軸液壓定位裝置，解決了現有技術中缺少應急操作的問題；包括與力臂尾部位置相對應的固定基座，所述固定基座上端對稱設有兩個限位基座，兩個限位基座之間的間隙與力臂尾部限位穿孔位置相對應，所述限位基座上端設有限位穿孔，所述限位穿孔中配合設有一個鎖定柱，所述鎖定柱與限位基座之間通過導向件連接，所述鎖定柱下端設有U型夾板，所述固定基座一側設有用于帶動鎖定柱水平移動的鎖定推動機構，本技術針對現有需要進行設計，可以利用液壓對力臂位置進行鎖定，同時還可以切換手動的方式，在應急狀態下可以手動操作，保證了設備工作的可靠性。
