本發明涉及河道清淤，具體是一種多功能河道清淤船。

背景技術：

1、隨著城市工業化水平的不斷提升，河道污染問題日益嚴重。河道中漂浮的工業垃圾、生活垃圾等污染物大量存在，長期堆積會嚴重影響河道環境，給河道造成嚴重的污染。如果不進行及時的清理，這些污染物會大量堆積，甚至造成河道阻塞等情況發生。特別是在一些地區，由于大量含有磷鉀肥料的洗衣粉進入河道，為河道中的浮藻生長提供了營養，導致河道中浮藻瘋狂生長，進一步污染了河道水體，影響了船只航行。

2、傳統的河道清理方式主要是通過人工或者打撈船進行清理，現有的垃圾清污船大多是對普通的漁船進行改進，其清理能力和效果有限，無法滿足高效、全面的河道清理需求，在實際進行使用時，雖然能夠起到清理淤泥的作用但是其實際使用的靈活性較差，不能在清淤過程中檢測淤泥分布的情況，進而靈活調節清淤的效率，存在清淤不徹底或者清淤工作效率較低的情況。

技術實現思路

1、為了克服現有技術的不足，本發明的目的在于提供一種多功能河道清淤船，通過設置感應式吸淤組件能夠在處理淤泥的同時靈活調節處理效率，以解決傳統的清淤船不能在清淤過程中檢測淤泥分布的情況，進而靈活調節清淤的效率，存在清淤不徹底或者清淤工作效率較低的問題。

2、為實現上述目的，本發明提供如下技術方案：

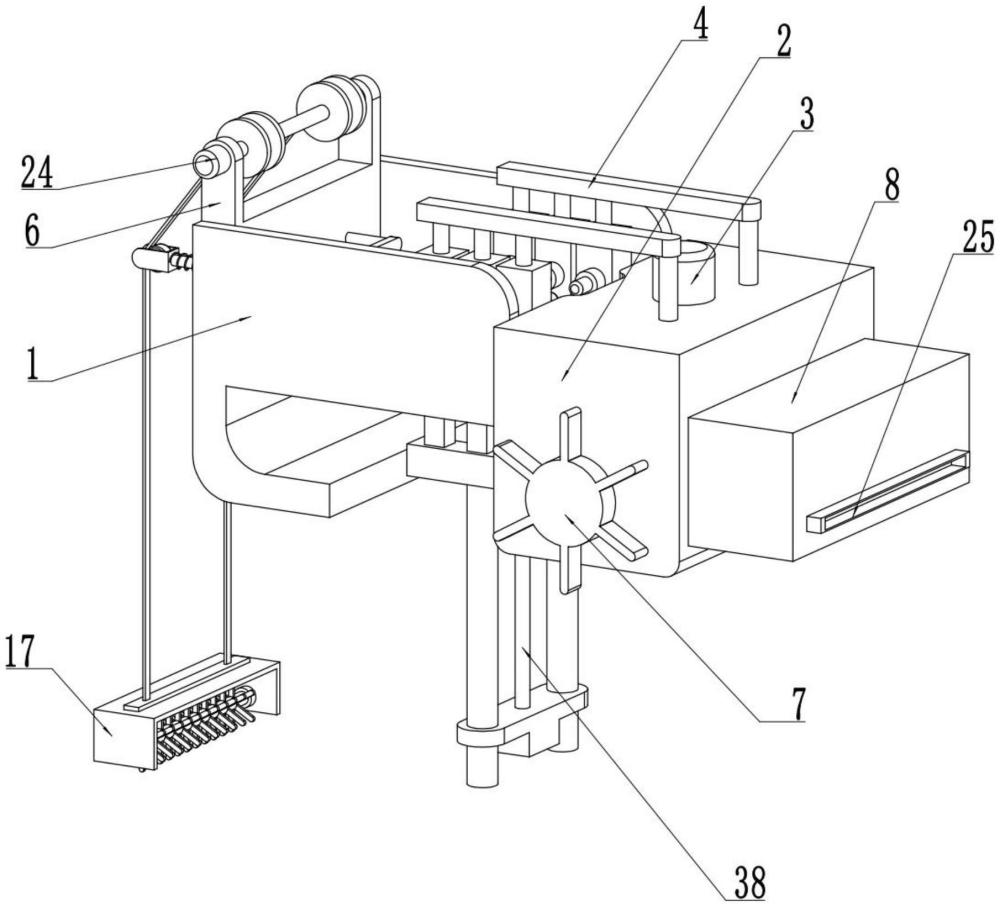

3、一種多功能河道清淤船，包括船體，還包括：固定設置于船體一側的淤泥處理箱，淤泥處理箱遠離船體一側固定連接回收箱，所述淤泥處理箱一側固定連接安裝桿，安裝桿之間設置收卷組件，收卷組件上設置牽引繩，牽引繩延伸至船體下方且底部固定連接淤泥清理組件，所述牽引繩一側的船體側壁滑動貫穿設置活塞柱，活塞柱上套設彈性件且端部固定連接安裝爪，安裝爪內轉動連接支撐輪，所述牽引繩繞過支撐輪設置，所述活塞柱一端延伸至船體內且端部固定連接開關桿，開關桿兩側設置感應式吸淤組件，所述感應式吸淤組件的出料端延伸至淤泥處理箱內，所述淤泥處理箱內設置淤泥處理組件，所述回收箱一側固定連接放水口。

4、作為本發明的一種優選技術方案，所述收卷組件包括轉動設置于安裝桿之間的轉動柱，轉動柱兩端固定套設轉動輥，所述轉動柱軸向一側的安裝桿外壁固定連接驅動電機，驅動電機的輸出軸端部與轉動柱固定連接，所述牽引繩一端與轉動輥固定連接。

5、作為本發明的一種優選技術方案，所述淤泥清理組件包括固定設置于牽引繩底部的安裝殼，安裝殼內轉動連接驅動柱，驅動柱上固定連接清淤桿。

6、作為本發明的一種優選技術方案，所述感應式吸淤組件包括固定設置于船體上的吸淤泵，吸淤泵側壁設置啟動開關，所述吸淤泵底部的進料端固定連接連通管，連通管底部固定連接伸縮管，伸縮管之間固定連接安裝臂，安裝臂底部固定連接配重塊，所述吸淤泵的出料端固定連接出料管，出料管頂部固定連接傳輸管，傳輸管的出料端延伸至船體頂壁，且與船體內壁連通。

7、作為本發明的一種優選技術方案，所述船體底部固定連接收卷箱，收卷箱的收卷端固定連接收卷繩，收卷繩原理收卷箱一端與安裝臂固定連接。

8、作為本發明的一種優選技術方案，所述淤泥處理組件包括固定設置于淤泥處理箱頂部的粉碎電機，粉碎電機的輸出軸延伸至淤泥處理箱內，且底部固定連接攪拌柱，攪拌柱兩側固定連接粉碎刀，所述淤泥處理箱內壁固定連接導料板。

9、作為本發明的一種優選技術方案，所述導料板下方的淤泥處理箱內固定連接承載板，承載板一側固定連接電動伸縮柱，電動伸縮柱的伸縮端固定連接擠壓桿，所述承載板下方設置供電電源。

10、作為本發明的一種優選技術方案，所述擠壓桿一側的淤泥處理箱側壁開設通口，通口與擠壓桿對應設置，所述回收箱內的連接過濾網。

11、作為本發明的一種優選技術方案，所述淤泥處理箱兩側設置撥水輪。

12、本發明具有以下有益之處：在進行使用時，將裝置置于需要進行淤泥清理的河面上，然后在驅動電機的作用下帶動轉動柱上的轉動輥轉動，釋放牽引繩一端的安裝殼，安裝殼下方的清淤桿與河底部的淤泥接觸，同時在驅動柱的作用下能夠帶動轉動柱上的清淤桿轉動實現對底部頑固的淤泥的打散處理，所述便于后續清理，在這個過程中，船體向前移動，如果河底部的淤泥較多較大，則在淤泥的阻力作用下當船體移動時，清淤桿會受到淤泥的阻力，進而帶動牽引繩向靠近船體一側移動，這個過程中會帶動活塞柱移動，活塞柱會帶動開關桿移動，開關桿與啟動開關接觸帶動吸淤泵打開，吸淤泵設置有多個，在清淤過程中，清淤桿清淤過程中遇到的河底淤泥越多，則受到的阻力越大，進而帶動牽引繩移動的幅度越大，則開關桿移動的幅度也越大，則對應打開的吸淤泵的數量也越多，該過程實現了根據河底淤泥的含量情況，靈活調節清淤能力的作用，在保證清淤徹底的同時，清淤效率也更高，清淤效果也更好；

13、經過吸淤泵的的傳輸管淤泥送進淤泥處理箱內，粉碎電機能夠帶動粉碎刀對淤泥中含有的雜質進行粉碎處理，在導料板的作用下流向擠壓桿一側的承載板上，然后在電動伸縮柱的作用下能夠帶動擠壓桿移動，將淤泥雜質中含有的水份擠壓出去，實現固液分離，便于后續對淤泥中垃圾的處理。

技術特征：

1.一種多功能河道清淤船，包括船體(1)，其特征在于，還包括：

2.根據權利要求1所述的一種多功能河道清淤船，其特征在于，所述收卷組件包括轉動設置于安裝桿(6)之間的轉動柱(16)，轉動柱(16)兩端固定套設轉動輥(15)，所述轉動柱(16)軸向一側的安裝桿(6)外壁固定連接驅動電機(24)，驅動電機(24)的輸出軸端部與轉動柱(16)固定連接，所述牽引繩(20)一端與轉動輥(15)固定連接。

3.根據權利要求1所述的一種多功能河道清淤船，其特征在于，所述淤泥清理組件包括固定設置于牽引繩(20)底部的安裝殼(17)，安裝殼(17)內轉動連接驅動柱(19)，驅動柱(19)上固定連接清淤桿(18)。

4.根據權利要求1所述的一種多功能河道清淤船，其特征在于，所述感應式吸淤組件包括固定設置于船體(1)上的吸淤泵(28)，吸淤泵(28)側壁設置啟動開關(27)，所述吸淤泵(28)底部的進料端固定連接連通管(9)，連通管(9)底部固定連接伸縮管(10)，伸縮管(10)之間固定連接安裝臂(11)，安裝臂(11)底部固定連接配重塊(12)，所述吸淤泵(28)的出料端固定連接出料管(5)，出料管(5)頂部固定連接傳輸管(4)，傳輸管(4)的出料端延伸至船體(1)頂壁，且與船體(1)內壁連通。

5.根據權利要求4所述的一種多功能河道清淤船，其特征在于，所述船體(1)底部固定連接收卷箱(14)，收卷箱(14)的收卷端固定連接收卷繩(38)，收卷繩(38)原理收卷箱(14)一端與安裝臂(11)固定連接。

6.根據權利要求5所述的一種多功能河道清淤船，其特征在于，所述淤泥處理組件包括固定設置于淤泥處理箱(2)頂部的粉碎電機(3)，粉碎電機(3)的輸出軸延伸至淤泥處理箱(2)內，且底部固定連接攪拌柱(36)，攪拌柱(36)兩側固定連接粉碎刀(35)，所述淤泥處理箱(2)內壁固定連接導料板(34)。

7.根據權利要求6所述的一種多功能河道清淤船，其特征在于，所述導料板(34)下方的淤泥處理箱(2)內固定連接承載板(37)，承載板(37)一側固定連接電動伸縮柱(30)，電動伸縮柱(30)的伸縮端固定連接擠壓桿(31)，所述承載板(37)下方設置供電電源(29)。

8.根據權利要求7所述的一種多功能河道清淤船，其特征在于，所述擠壓桿(31)一側的淤泥處理箱(2)側壁開設通口(32)，通口(32)與擠壓桿(31)對應設置，所述回收箱(8)內的連接過濾網(33)。

9.根據權利要求1所述的一種多功能河道清淤船，其特征在于，所述淤泥處理箱(2)兩側設置撥水輪(7)。

技術總結
本發明公開了一種多功能河道清淤船，涉及河道清淤技術領域，包括船體，還包括：固定設置于船體一側的淤泥處理箱，淤泥處理箱遠離船體一側固定連接回收箱，所述淤泥處理箱一側固定連接安裝桿，安裝桿之間設置收卷組件，收卷組件上設置牽引繩，牽引繩延伸至船體下方且底部固定連接淤泥清理組件，所述牽引繩一側的船體側壁滑動貫穿設置活塞柱，活塞柱上套設彈性件且端部固定連接安裝爪，所述牽引繩繞過支撐輪設置，開關桿兩側設置感應式吸淤組件，所述感應式吸淤組件的出料端延伸至淤泥處理箱內，所述淤泥處理箱內設置淤泥處理組件；裝置實現了根據河底淤泥的含量情況，靈活調節清淤能力的作用，在保證清淤徹底的同時，清淤效率更高，清淤效果更好。

技術研發人員：趙恕軻,楊莉莉
受保護的技術使用者：山東省調水工程運行維護中心平度管理站
技術研發日：
技術公布日：2025/4/28
