本技術涉及礦山坡面防護，尤其涉及一種礦山斜坡防護網結構。

背景技術：

1、露天礦山不覆綠巖體長期暴漏，特別受酸雨等外在不利因素影響的情況下，一方面環保問題很難達到綠色礦山要求，另一方面邊坡巖體風化可能會導致露天礦邊坡滑坡，給礦山人員安全、國家財產和礦產資源帶來嚴重的危害和損失，因此需要對坡面進行覆綠，大多數坡面覆綠通過在坡面開設種植槽，然后鋪蓋鋼絲網，實現對覆綠固定的效果，但是鋼絲網在鋪設過程中，并不是一張完整的鋼絲網，需要進行拼接。

2、而鋼絲網一般使用錨桿固定在坡面上，相鄰的鋼絲網之間存在拼接處，并且鋼絲網的邊緣存在毛邊翹起，工作人員在行走過程中，容易劃傷工作人員腿部，存在安全隱患。

3、因此，有必要提供一種礦山斜坡防護網結構解決上述技術問題。

技術實現思路

1、針對上述情況，為克服現有技術缺陷，本實用新型提供了一種礦山斜坡防護網結構能夠避免防護網的拼接處存在毛邊翹起的安全隱患。

2、為實現上述目的，本實用新型采用的技術方案如下：

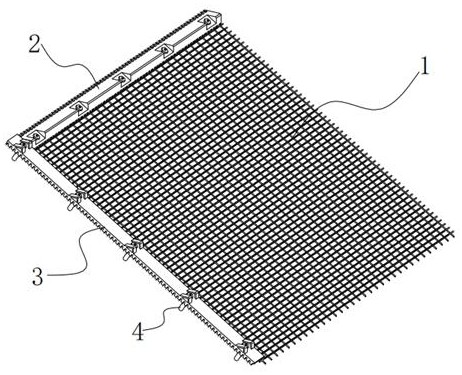

3、礦山斜坡防護網結構，包括：防護網本體、橫向固定板、豎向固定板和多個錨桿，防護網本體由多個均勻設置的橫筋和縱筋焊接而成，至少在相鄰的兩個防護網本體的拼接處安裝橫向固定板、豎向固定板，橫向固定板、豎向固定板通過埋設的錨桿固定在坡面上，橫向固定板整體呈三角形，其上開設有多個第一防滑槽和限定槽，豎向固定板整體呈倒扣的u形結構，其底部橫向開設有多個第二防滑槽，第一防滑槽和第二防滑槽的間距設置與防護網本體上的橫筋、縱筋間距設置一致。

4、優選地，橫向固定板上設有擋土面，擋土面設置在橫向固定板的頂部位置。

5、優選地，橫向固定板上設有多個安裝槽，安裝槽內設有第一安裝孔。

6、優選地，豎向固定板上開設有多個與第一安裝孔規格一致的第二安裝孔。

7、優選地，豎向固定板上均勻安裝有多個踏步，踏步設于第二安裝孔的側面。

8、與現有技術相比，本實用新型具有以下有益效果：

9、(1)本實用新型通過設置防護網本體、橫向固定板、豎向固定板和多個錨桿，能夠避免防護網的拼接處存在毛邊翹起的安全隱患，在橫向固定板、豎向固定板上分別開設第一防滑槽和第二防滑槽，利用橫向固定板、豎向固定板對防護網進行限位，提高了防護網的穩定性；

10、(2)本實用新型通過設置橫向固定板上設有擋土面，能夠有利于提高防護網的固土效果，減少水土流失；

11、(3)本實用新型通過設置第一安裝孔和第二安裝孔，能夠方便錨桿的打孔，對橫向固定板、豎向固定板進行固定；

12、(4)本實用新型通過設置豎向固定板上均勻安裝有多個踏步，能夠擋住錨桿的尾部，方便作業人員在坡面上行走。

技術特征：

1.一種礦山斜坡防護網結構，其特征在于，包括：

2.根據權利要求1所述的一種礦山斜坡防護網結構，其特征在于，所述第一防滑槽（6）的間距、所述第二防滑槽（11）的間距分別與所述橫筋、所述縱筋間距相同。

3.根據權利要求1所述的一種礦山斜坡防護網結構，其特征在于，所述橫向固定板（2）上設有擋土面（5）。

4.根據權利要求1所述的一種礦山斜坡防護網結構，其特征在于，所述橫向固定板（2）上開設有多個安裝槽（8），所述安裝槽（8）內開設有第一安裝孔（9）。

5.根據權利要求1所述的一種礦山斜坡防護網結構，其特征在于，所述豎向固定板（3）上開設有多個第二安裝孔（12）。

6.根據權利要求5所述的一種礦山斜坡防護網結構，其特征在于，所述豎向固定板（3）上安裝有多個踏步（10），所述踏步（10）設于所述第二安裝孔（12）的側面。

技術總結
本技術公開了一種礦山斜坡防護網結構。礦山斜坡防護網結構，包括：防護網本體、橫向固定板、豎向固定板和錨桿；所述防護網本體由多個均勻設置的橫筋和縱筋組成；所述橫向固定板上開設有多個第一防滑槽；所述豎向固定板底部開設有多個第二防滑槽。本技術提供的礦山斜坡防護網結構通過設置防護網本體、橫向固定板、豎向固定板和多個錨桿，能夠避免防護網的拼接處存在毛邊翹起的安全隱患，在橫向固定板、豎向固定板上分別開設第一防滑槽和第二防滑槽，利用橫向固定板、豎向固定板對防護網進行限位，提高了防護網的穩定性。

技術研發人員：史建勇
受保護的技術使用者：中煤長江生態環境科技有限公司
技術研發日：20240430
技術公布日：2025/4/28
