本發明涉及除塵裝置，尤其涉及一種面料生產用表面除塵裝置。

背景技術：

1、目前，在面料生產后需要對其進行收卷，而面料收卷過程中一般都是直接通過收卷裝置進行面料收卷，而面料收卷前表面容易堆積一定的灰塵，如不及時對灰塵進行處理，其灰塵將會跟隨面料一起收卷，不但影響收卷后的面料的美觀度，而且影響后續的拓展工序的進行，從而不利于面料的加工生產。

技術實現思路

1、為了解決現有技術中存在的某種或某些技術問題，本申請的目的在于提供一種面料生產用表面除塵裝置，使面料本體上的灰塵能夠被高效的清除。

2、為解決上述現有的技術問題，本申請的目的之一采用如下技術方案實現：

3、一種面料生產用表面除塵裝置，其包括除塵箱和面料本體，還包括設置于所述除塵箱左右兩側壁上的兩個過料口、設置于所述除塵箱內上下兩側壁之間的兩個框體、活動貫穿設置于所述框體上的升降桿、固定設置于所述升降桿上的震蕩板、設置于所述除塵箱上且能夠帶動所述升降桿做上下往復運動的上下往復驅動組件、設置于所述除塵箱上的除塵組件，面料本體能夠從兩個所述過料口之間穿過，所述上下往復驅動組件帶動所述震蕩板對面料本體進行震蕩后能夠通過所述除塵組件將所述除塵箱內的灰塵吸除。

4、進一步地，所述上下往復驅動組件包括固定設置于所述除塵箱外側壁上的驅動電機、貫穿設置于所述除塵箱外側壁上且通過所述驅動電機進行正反轉的驅動桿、位于所述除塵箱內且與所述驅動桿固定連接的驅動桿上的轉盤、鉸接于所述轉盤端緣的傳動桿，所述傳動桿的另一端與所述升降桿鉸接。

5、進一步地，兩個所述框體上下交錯設置。

6、進一步地，所述除塵組件包括固定貫穿設置于所述除塵箱左側壁上的吸塵箱、開設于所述吸塵箱左右兩側壁上的兩個通風口、自左向右依次設置的防塵網、除塵濾袋、引風機。

7、進一步地，所述除塵箱底部左右對稱設有四個支腿。

8、相比現有技術，本實用新型的有益效果在于：

9、(1)在使用時，使面料本體從兩個進料口之間穿過，然后面料本體在收卷機構的作用下從除塵箱穿過，然后同時啟動兩個上下往復驅動組件和除塵組件，上下往復驅動組件帶動震蕩板移動，對面料本體表面上的灰塵敲除震蕩下來，然后利用除塵組件能夠將灰塵吸收，使面料本體上的灰塵能夠被高效的清除，相比于現有技術，解決了面料收卷前表面容易堆積一定的灰塵，如不及時對灰塵進行處理，其灰塵將會跟隨面料一起收卷，不但影響收卷后的面料的美觀度的技術問題。

技術特征：

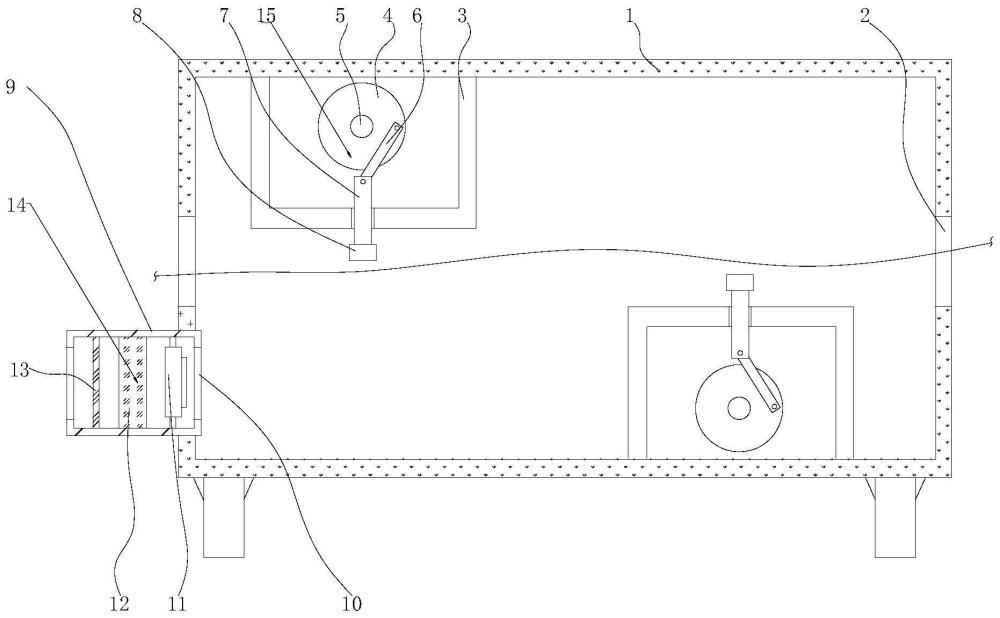

1.一種面料生產用表面除塵裝置，包括除塵箱(1)和面料本體，其特征在于：還包括設置于所述除塵箱(1)左右兩側壁上的兩個過料口(2)、設置于所述除塵箱(1)內上下兩側壁之間的兩個框體(3)、活動貫穿設置于所述框體(3)上的升降桿(7)、固定設置于所述升降桿(7)上的震蕩板(8)、設置于所述除塵箱(1)上且能夠帶動所述升降桿(7)做上下往復運動的上下往復驅動組件(15)、設置于所述除塵箱(1)上的除塵組件(14)，面料本體能夠從兩個所述過料口(2)之間穿過，所述上下往復驅動組件(15)帶動所述震蕩板(8)對面料本體進行震蕩后能夠通過所述除塵組件(14)將所述除塵箱(1)內的灰塵吸除；所述除塵組件(14)包括固定貫穿設置于所述除塵箱(1)左側壁上的吸塵箱(9)、開設于所述吸塵箱(9)左右兩側壁上的兩個通風口(10)、自左向右依次設置的防塵網(13)、除塵濾袋(12)、引風機(11)。

2.根據權利要求1所述的一種面料生產用表面除塵裝置，其特征在于：所述上下往復驅動組件(15)包括固定設置于所述除塵箱(1)外側壁上的驅動電機(16)、貫穿設置于所述除塵箱(1)外側壁上且通過所述驅動電機(16)進行正反轉的驅動桿(5)、位于所述除塵箱(1)內且與所述驅動桿(5)固定連接的驅動桿(5)上的轉盤(4)、鉸接于所述轉盤(4)端緣的傳動桿(6)，所述傳動桿(6)的另一端與所述升降桿(7)鉸接。

3.根據權利要求1所述的一種面料生產用表面除塵裝置，其特征在于：兩個所述框體(3)上下交錯設置。

4.根據權利要求1所述的一種面料生產用表面除塵裝置，其特征在于：所述除塵箱(1)底部左右對稱設有四個支腿。

技術總結
本申請公開了一種面料生產用表面除塵裝置，其包括除塵箱和面料本體，還包括設置于所述除塵箱左右兩側壁上的兩個過料口、設置于所述除塵箱內上下兩側壁之間的兩個框體、活動貫穿設置于所述框體上的升降桿、固定設置于所述升降桿上的震蕩板、設置于所述除塵箱上且能夠帶動所述升降桿做上下往復運動的上下往復驅動組件、設置于所述除塵箱上的除塵組件，面料本體能夠從兩個所述過料口之間穿過，所述上下往復驅動組件帶動所述震蕩板對面料本體進行震蕩后能夠通過所述除塵組件將所述除塵箱內的灰塵吸除。
