本技術涉及混凝土樁基，尤其是一種加強與承臺混凝土的連接，使鋼護筒、樁基、承臺緊密連接后共同受力，提高樁基強度的提高樁基強度的鋼護筒。

背景技術：

1、樁基鋼護筒一般應用于地質條件較差，鉆孔過程中容易發生孔壁坍塌的情況下，通過鋼護筒穿過易塌孔土層，保證孔壁的穩定性。鋼護筒造價高，傳統鋼護筒與樁基、承臺間沒有加強連接的措施，不能與樁基、承臺聯合受力，僅能作為樁基鉆孔過程中保證孔壁穩定性的措施，經濟性差。

技術實現思路

1、本實用新型所要解決的就是目前樁基鋼護筒存在的問題，提供一種加強與承臺混凝土的連接，使鋼護筒、樁基、承臺緊密連接后共同受力，提高樁基強度的提高樁基強度的鋼護筒。

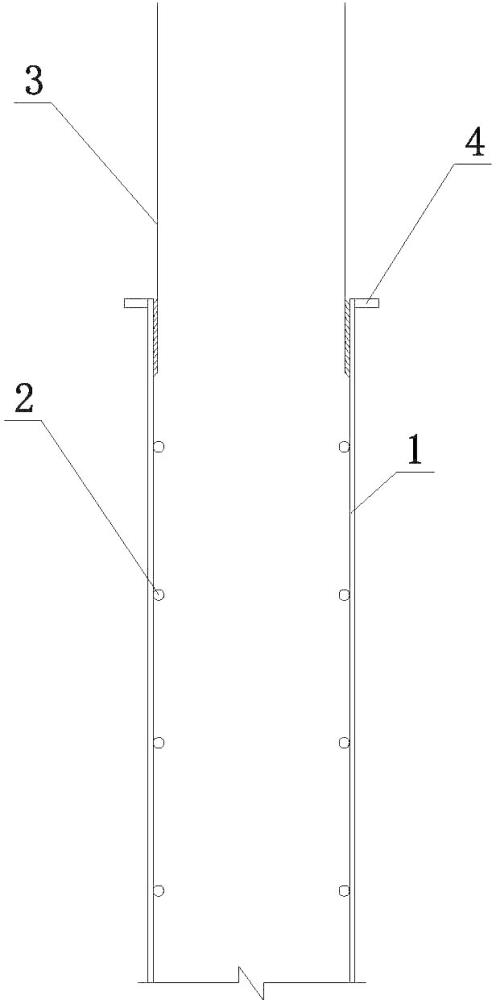

2、本實用新型的提高樁基強度的鋼護筒，鋼護筒上端與鋼筋混凝土承臺連接，其特征在于該鋼護筒上焊接有加勁環、連接鋼筋和加強環，數個加勁環等間距從上至下焊接在鋼護筒內壁，數根連接鋼筋等間距豎直焊接在鋼護筒上部開口處的內壁上，加強環水平焊接在鋼護筒上部開口處的外壁上。

3、所述的鋼筋混凝土承臺底部設置有承臺墊層，承臺墊層呈圓環狀，水平套在鋼護筒上部外沿，位于加強環下方，且不低于連接鋼筋的最低端；承臺墊層上澆筑鋼筋混凝土承臺，連接鋼筋包裹在鋼筋混凝土承臺內。

4、所述的鋼護筒頂部還設置有承壓鋼筋網片，承壓鋼筋網片位于鋼筋混凝土承臺內部。

5、所述的鋼護筒內澆筑混凝土，形成樁基混凝土。

6、本實用新型的提高樁基強度的鋼護筒，通過在鋼護筒中焊接加勁環，以加強與樁基混凝土的連接性，通過鋼護筒上部焊接的連接鋼筋，加強與承臺混凝土的連接，使鋼護筒、樁基和承臺緊密連接后，三者共同受力，以提高樁基強度，有效減小樁基尺寸，降低施工成本。

技術特征：

1.一種提高樁基強度的鋼護筒，鋼護筒上端與鋼筋混凝土承臺連接，其特征在于該鋼護筒上焊接有加勁環、連接鋼筋和加強環，數個加勁環等間距從上至下焊接在鋼護筒內壁，數根連接鋼筋等間距豎直焊接在鋼護筒上部開口處的內壁上，加強環水平焊接在鋼護筒上部開口處的外壁上。

2.如權利要求1所述的提高樁基強度的鋼護筒，其特征在于所述的鋼筋混凝土承臺底部設置有承臺墊層，承臺墊層呈圓環狀，水平套在鋼護筒上部外沿，位于加強環下方，且不低于連接鋼筋的最低端；承臺墊層上澆筑鋼筋混凝土承臺，連接鋼筋包裹在鋼筋混凝土承臺內。

3.如權利要求1所述的提高樁基強度的鋼護筒，其特征在于所述的鋼護筒頂部還設置有承壓鋼筋網片，承壓鋼筋網片位于鋼筋混凝土承臺內部。

4.如權利要求1所述的提高樁基強度的鋼護筒，其特征在于所述的鋼護筒內澆筑混凝土，形成樁基混凝土。

技術總結
一種提高樁基強度的鋼護筒，涉及混凝土樁基。本技術的提高樁基強度的鋼護筒，鋼護筒上端與鋼筋混凝土承臺連接，其特征在于該鋼護筒上焊接有加勁環、連接鋼筋和加強環，數個加勁環等間距從上至下焊接在鋼護筒內壁，數根連接鋼筋等間距豎直焊接在鋼護筒上部開口處的內壁上，加強環水平焊接在鋼護筒上部開口處的外壁上。本技術的提高樁基強度的鋼護筒，通過在鋼護筒中焊接加勁環，以加強與樁基混凝土的連接性，通過鋼護筒上部焊接的連接鋼筋，加強與承臺混凝土的連接，使鋼護筒、樁基和承臺緊密連接后，三者共同受力，以提高樁基強度，有效減小樁基尺寸，降低施工成本。

技術研發人員：張隆順,尹正文,尹惠,程熙竣,楊元上
受保護的技術使用者：中國電建集團昆明勘測設計研究院有限公司
技術研發日：20240506
技術公布日：2025/3/20
