本技術涉及水利工程，具體為一種土工帶拋填船。

背景技術：

1、土工袋是由土工織物經過針刺，熱燙，裁剪，縫紉制成的土工袋，主要用于邊坡防護，邊坡治理等工程。

2、在對土工布鋪設時，需向鋪設后的土工布的頂部拋投裝有沙子的土工袋用于對土工布進行附壓，現有的土工袋拋投通過傳送帶和導流板配合使用，然而裝有沙子的土工袋自身重力較重，故其與放置塊和斜板之間的摩擦力比較大，需要人工推動土工帶使其落入水中，進而增加了工作人員的工作強度。

3、所以我們提出了一種土工帶拋填船，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種土工帶拋填船，以解決上述背景技術提出裝有沙子的土工袋自身重力較重，故其與放置塊和斜板之間的摩擦力比較大，需要人工推動土工帶使其落入水中，進而增加了工作人員的工作強度的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種土工帶拋填船，包括船體主體和傳送機，所述傳送機安裝在船體主體的頂部靠近中間位置處，船體主體的頂部靠近一側處固定安裝有放置塊，放置塊的前側固定安裝有斜板，斜板的頂部設有滾動組件，放置塊的頂部設置有驅動組件；

3、所述驅動組件包括驅動電機和固定安裝在驅動電機動力輸出軸軸端的驅動盤，驅動盤的頂部靠近后側處固定安裝有連軸，連軸的頂端轉動連接有活動桿，活動桿的前側活動連接有推動板。

4、優選的，所述推動板的后側靠近兩側處均固定安裝有伸縮桿，伸縮桿的后端共同固定安裝有矩形板，且矩形板的底部與放置塊固定連接。

5、優選的，所述放置塊的頂部靠近后側處開設有放置槽，且驅動電機的底部與放置槽的內腔底部固定連接，放置塊的頂部靠近前側處開設有若干個凹槽c，斜板的頂部開設有兩個凹槽d。

6、優選的，若干個所述凹槽c依次從前至后呈線性排列。

7、優選的，所述滾動組件包括固定安裝在斜板頂部兩側處的擋板a和開設于擋板a相對的一側靠近前后兩側處的凹槽a，凹槽a的內腔均轉動連接有旋轉輥a，放置塊的頂部靠近一側處固定安裝有連接板，連接板的另一側開設有若干個凹槽b，凹槽b的內腔均轉動連接有旋轉輥c，且凹槽c的內腔相對的一側處均轉動連接有旋轉輥b。

8、優選的，兩個所述擋板a以斜板的頂部位置中心呈左右對稱設置。

9、與現有技術相比，本實用新型的有益效果是：

10、1、在驅動電機動力輸出軸旋轉下，能夠在驅動盤、連軸和活動桿配合使用下，使推動板在兩個伸縮桿的限位前后往復移動，能夠將土工沙袋推下，無需人工推動，減輕工作人員的工作強度。

11、2、通過旋轉輥a、旋轉輥b和旋轉輥c的配合使用下，能夠在推動沙袋時，使沙袋由原先的滑動摩擦轉變為滾動摩擦，能夠更快速的將沙袋推入水中，提高土工帶拋填的效率。

技術特征：

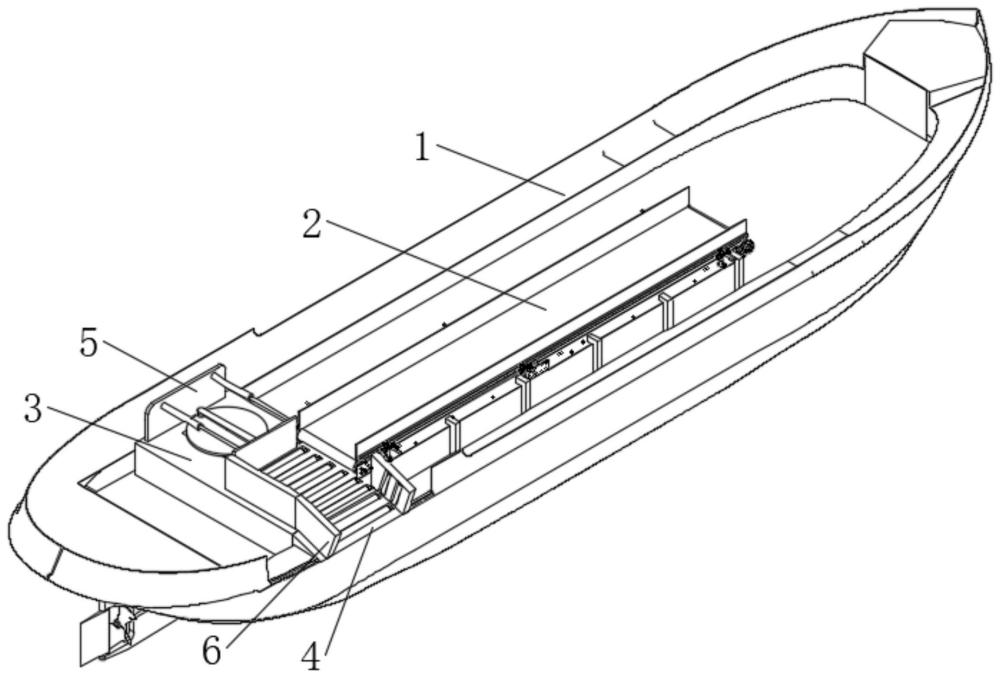

1.一種土工帶拋填船，包括船體主體(1)和傳送機(2)，其特征在于：所述傳送機(2)安裝在船體主體(1)的頂部靠近中間位置處，船體主體(1)的頂部靠近一側處固定安裝有放置塊(3)，放置塊(3)的前側固定安裝有斜板(4)，斜板(4)的頂部設有滾動組件(6)，放置塊(3)的頂部設置有驅動組件(5)；所述驅動組件(5)包括驅動電機(51)和固定安裝在驅動電機(51)動力輸出軸軸端的驅動盤(52)，驅動盤(52)的頂部靠近后側處固定安裝有連軸(53)，連軸(53)的頂端轉動連接有活動桿(54)，活動桿(54)的前側活動連接有推動板(55)。

2.根據權利要求1所述的一種土工帶拋填船，其特征在于：所述推動板(55)的后側靠近兩側處均固定安裝有伸縮桿(551)，伸縮桿(551)的后端共同固定安裝有矩形板(552)，且矩形板(552)的底部與放置塊(3)固定連接。

3.根據權利要求1所述的一種土工帶拋填船，其特征在于：所述放置塊(3)的頂部靠近后側處開設有放置槽(31)，且驅動電機(51)的底部與放置槽(31)的內腔底部固定連接，放置塊(3)的頂部靠近前側處開設有若干個凹槽c(32)，斜板(4)的頂部開設有兩個凹槽d(41)。

4.根據權利要求3所述的一種土工帶拋填船，其特征在于：若干個所述凹槽c(32)依次從前至后呈線性排列。

5.根據權利要求1所述的一種土工帶拋填船，其特征在于：所述滾動組件(6)包括固定安裝在斜板(4)頂部兩側處的擋板a(61)和開設于擋板a(61)相對的一側靠近前后兩側處的凹槽a(62)，凹槽a(62)的內腔均轉動連接有旋轉輥a(63)，放置塊(3)的頂部靠近一側處固定安裝有連接板(67)，連接板(67)的另一側開設有若干個凹槽b(65)，凹槽b(65)的內腔均轉動連接有旋轉輥c(66)，且凹槽c(32)的內腔相對的一側處均轉動連接有旋轉輥b(64)。

6.根據權利要求5所述的一種土工帶拋填船，其特征在于：兩個所述擋板a(61)以斜板(4)的頂部位置中心呈左右對稱設置。

技術總結
本技術涉及水利工程技術領域，且公開了一種土工帶拋填船，包括船體主體和傳送機，所述傳送機安裝在船體主體的頂部靠近中間位置處，船體主體的頂部靠近一側處固定安裝有放置塊，放置塊的前側固定安裝有斜板，斜板的頂部設有滾動組件，放置塊的頂部設置有驅動組件，在驅動電機動力輸出軸旋轉下，能夠在驅動盤、連軸和活動桿配合使用下，使推動板在兩個伸縮桿的限位前后往復移動，能夠將土工沙袋推下，無需人工推動，減輕工作人員的工作強度，通過旋轉輥A、旋轉輥B和旋轉輥C的配合使用下，能夠在推動沙袋時，使沙袋由原先的滑動摩擦轉變為滾動摩擦，能夠更快速的將沙袋推入水中，提高土工帶拋填的效率。

技術研發人員：孔春艷
受保護的技術使用者：中國電建集團港航建設有限公司
技術研發日：20240426
技術公布日：2025/3/20
