本技術涉及市政道路綠化，具體涉及一種綠化帶用雨水收集裝置。

背景技術：

1、綠化帶，指的是供綠化的條形地帶，起到消除視覺疲勞、凈化環境、美化城市以及減少交通事故等作用，在城市中占據著不可取代的重要地位；下凹綠化帶屬于綠化帶的構建方式之一，下凹綠化帶具有透水性能良好、建設成本與常規綠化帶相近且可減少綠化用水并改善城市環境的優點；通過設置下凹綠化帶，在下雨天時，雨水會流進綠化帶內，對綠化帶進行灌溉，一定程度上減少了雨水的流失；但是當雨水過多時，大量雨水沉積在綠化帶內，綠化帶內的植物因長時間浸泡在水里而出現潰爛死亡，嚴重影響綠化帶的美觀，同時過多的雨水漫出綠化帶流走，造成了不必要的水土流失。

2、經過檢索，現有技術中公開的一種市政道路下凹綠化帶收水凈水裝置(申請號：cn202223310498.0),文中記載了“所述集水箱的頂部搭接有凈水箱，所述凈水箱的底部開設有與凈水箱內部相連通的排水孔，所述集水箱的頂部開設有與集水箱內部相連通的進水孔，所述凈水箱的內壁固定連接有固定塊，所述固定塊的上表面搭接有過濾網，所述集水箱的內部放置有水泵，所述水泵的輸出端固定連接有水管，所述水管貫穿集水箱并延伸至集水箱的外部。”；該裝置通過集水箱、水泵、水管、凈水箱、固定塊和過濾網相互配合，達到可以將雨水進行凈化收集，同時可以將雨水進行利用，解決了市政道路下凹綠化帶主要是進行雨水排除，由此雨水就無法進行利用，以節約綠化澆水成本的問題，但是該裝置的凈水箱僅通過過濾網進行相應的過濾，整體結構簡單，使得雨水量較多時，雨水會攜帶綠化帶中的落葉枯枝等雜物直接流入凈水箱內，使得過濾網容易被雜物直接堵塞，從而導致該裝置無法進行正常的工作，繼而也會導致綠化帶中的積水量會逐漸變多，繼而流出綠化帶，并且也會提高綠化帶植物因積水過多而死亡的幾率。

技術實現思路

1、為克服現有技術所存在的缺陷，現提供一種綠化帶用雨水收集裝置，以解決上述背景技術中提出的問題。

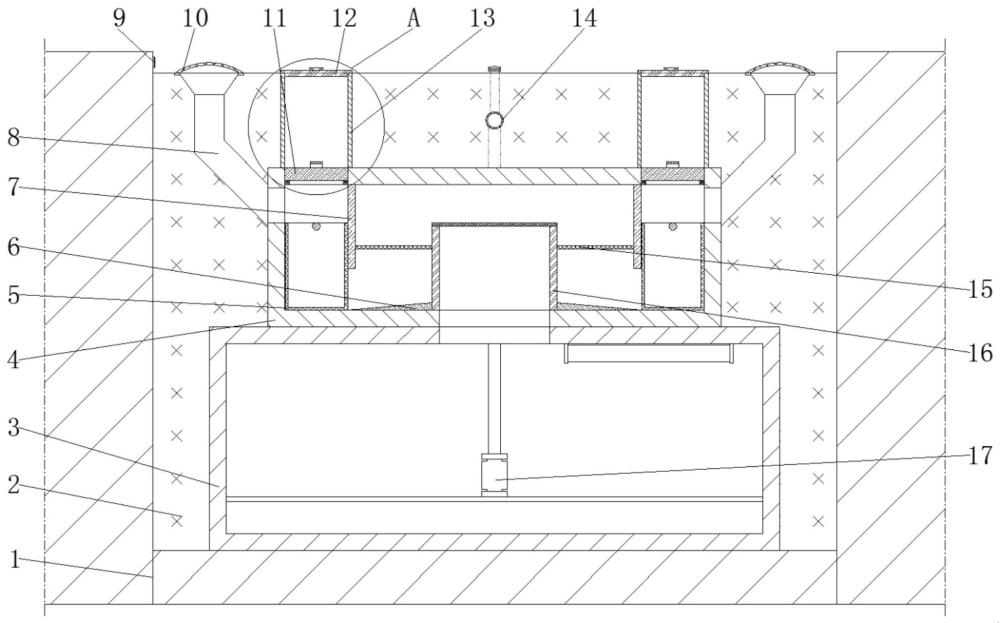

2、為實現上述目的，提供一種綠化帶用雨水收集裝置，包括：集水箱和過濾箱，道路主體通過預留槽設置綠化主體，且預留槽側面的上端固定連接開關組件，所述集水箱固定連接在預留槽的底部，而集水箱上表面對稱連接過濾箱，且過濾箱的兩側對稱連接引流管，而引流管的上端固定連接過濾蓋，同時過濾箱上表面對稱連接加固板，而加固板的上端固定連接封閉蓋，并且綠化主體的上端固定連接分流管，分流管中支管的上端固定連接噴頭，而分流管中主管的下表面通過輸液管連接液泵，液泵通過橫板固定連接在集水箱內，所述過濾箱內腔頂部的兩側對稱連接上擋板，而過濾箱內腔的底部對稱連接下擋板，且下擋板上表面固定連接副過濾網，而上擋板和下擋板之間固定連接主過濾網，同時過濾箱上表面相對加固板的位置對應開設貫穿口，貫穿口內固定連接密封蓋，而過濾箱內腔相對貫穿口的位置活動連接過濾框。

3、優選的，所述集水箱呈長方形結構，而集水箱上表面固定連接的兩組過濾箱均呈方形結構，且集水箱和過濾箱組合在一起構成凹字形結構，同時集水箱的尺寸小于預留槽的尺寸。

4、優選的，所述集水箱和過濾箱相互貼合的表面均開設集水口，集水口呈長方形結構，且集水箱內的頂部固定連接紫外線燈，而液泵固定連接的橫板呈長條形結構，同時橫板位于集水箱內腔的下端。

5、優選的，所述過濾箱內固定連接的上擋板和下擋板均呈長方形結構，且過濾箱、上擋板和下擋板組合在一起構成的截面呈弓字形結構，同時主過濾網的兩端分別固定連接上擋板和下擋板，而主過濾網的網孔尺寸小于副過濾網的網孔尺寸。

6、優選的，所述過濾框共有兩組，兩組過濾框滑動連接在過濾箱內腔的兩端，且過濾框上端開口的中部固定連接橫桿，橫桿呈圓柱形結構，同時過濾箱底部相對主過濾網的位置固定連接輔助板，輔助板的截面呈直角三角形結構。

7、優選的，所述密封蓋呈長方形結構，而密封蓋下表面固定連接密封條，密封條呈口字形結構，且貫穿口的下端固定連接限位環，限位環呈回字形結構，同時限位環上表面相對密封條的位置對應開設密封槽。

8、優選的，所述引流管呈l形結構，引流管的上端開口處呈圓臺形結構，而引流管上端固定連接的過濾蓋呈球面形結構，且加固板呈方筒形結構，而加固板上表面通過卡扣固定連接封閉蓋，同時分流管呈e形結構，而分流管通過支管固定連接的噴頭位于綠化主體的上表面。

9、與現有技術相比，本實用新型的有益效果是：通過過濾蓋、過濾框、主過濾網和副過濾網的配合，使得該雨水收集裝置能夠對綠化帶中的雨水進行多重過濾，降低雜物直接流入集水箱內的幾率，而且分批過濾也能夠有效降低過濾結構被直接堵塞的幾率，從而確保綠化帶中的積水能夠及時流入集水箱內，避免積水量過多流出綠化帶，也能夠輔助降低綠化帶植物淹死的幾率。

技術特征：

1.一種綠化帶用雨水收集裝置，包括：集水箱(3)和過濾箱(4)，道路主體(1)通過預留槽設置綠化主體(2)，且預留槽側面的上端固定連接開關組件(9)，其特征在于：所述集水箱(3)固定連接在預留槽的底部，而集水箱(3)上表面對稱連接過濾箱(4)，且過濾箱(4)的兩側對稱連接引流管(8)，而引流管(8)的上端固定連接過濾蓋(10)，同時過濾箱(4)上表面對稱連接加固板(13)，而加固板(13)的上端固定連接封閉蓋(12)，并且綠化主體(2)的上端固定連接分流管(14)，分流管(14)中支管的上端固定連接噴頭，而分流管(14)中主管的下表面通過輸液管連接液泵(17)，液泵(17)通過橫板固定連接在集水箱(3)內，所述過濾箱(4)內腔頂部的兩側對稱連接上擋板(7)，而過濾箱(4)內腔的底部對稱連接下擋板(16)，且下擋板(16)上表面固定連接副過濾網，而上擋板(7)和下擋板(16)之間固定連接主過濾網(15)，同時過濾箱(4)上表面相對加固板(13)的位置對應開設貫穿口，貫穿口內固定連接密封蓋(11)，而過濾箱(4)內腔相對貫穿口的位置活動連接過濾框(5)。

2.根據權利要求1所述的一種綠化帶用雨水收集裝置，其特征在于，所述集水箱(3)呈長方形結構，而集水箱(3)上表面固定連接的兩組過濾箱(4)均呈方形結構，且集水箱(3)和過濾箱(4)組合在一起構成凹字形結構，同時集水箱(3)的尺寸小于預留槽的尺寸。

3.根據權利要求1所述的一種綠化帶用雨水收集裝置，其特征在于，所述集水箱(3)和過濾箱(4)相互貼合的表面均開設集水口，集水口呈長方形結構，且集水箱(3)內的頂部固定連接紫外線燈，而液泵(17)固定連接的橫板呈長條形結構，同時橫板位于集水箱(3)內腔的下端。

4.根據權利要求1所述的一種綠化帶用雨水收集裝置，其特征在于，所述過濾箱(4)內固定連接的上擋板(7)和下擋板(16)均呈長方形結構，且過濾箱(4)、上擋板(7)和下擋板(16)組合在一起構成的截面呈弓字形結構，同時主過濾網(15)的兩端分別固定連接上擋板(7)和下擋板(16)，而主過濾網(15)的網孔尺寸小于副過濾網的網孔尺寸。

5.根據權利要求1所述的一種綠化帶用雨水收集裝置，其特征在于，所述過濾框(5)共有兩組，兩組過濾框(5)滑動連接在過濾箱(4)內腔的兩端，且過濾框(5)上端開口的中部固定連接橫桿，橫桿呈圓柱形結構，同時過濾箱(4)底部相對主過濾網(15)的位置固定連接輔助板(6)，輔助板(6)的截面呈直角三角形結構。

6.根據權利要求1所述的一種綠化帶用雨水收集裝置，其特征在于，所述密封蓋(11)呈長方形結構，而密封蓋(11)下表面固定連接密封條，密封條呈口字形結構，且貫穿口的下端固定連接限位環，限位環呈回字形結構，同時限位環上表面相對密封條的位置對應開設密封槽。

7.根據權利要求1所述的一種綠化帶用雨水收集裝置，其特征在于，所述引流管(8)呈l形結構，引流管(8)的上端開口處呈圓臺形結構，而引流管(8)上端固定連接的過濾蓋(10)呈球面形結構，且加固板(13)呈方筒形結構，而加固板(13)上表面通過卡扣固定連接封閉蓋(12)，同時分流管(14)呈e形結構，而分流管(14)通過支管固定連接的噴頭位于綠化主體(2)的上表面。

技術總結
本技術提供了一種綠化帶用雨水收集裝置，包括：集水箱和過濾箱，所述集水箱固定連接在預留槽的底部，而集水箱上表面對稱連接過濾箱，且過濾箱的兩側對稱連接引流管，而引流管的上端固定連接過濾蓋，同時過濾箱上表面對稱連接加固板，而加固板的上端固定連接封閉蓋，并且綠化主體的上端固定連接分流管，所述過濾箱內腔頂部的兩側對稱連接上擋板，而過濾箱內腔的底部對稱連接下擋板，且下擋板上表面固定連接副過濾網，而上擋板和下擋板之間固定連接主過濾網。本技術通過引流管、過濾箱、過濾框、主過濾網和副過濾網的配合，使得該雨水收集裝置能夠對雨水進行多重過濾，繼而能夠有效降低該雨水收集裝置被雜物堵塞的幾率，也便于后續的清理。
