本技術涉及平板夯，尤其涉及平板夯弧形底板。

背景技術：

1、平板夯是一種用于土壤夯實的機械設備，也被稱為振動夯或振動板，它主要由振動機構、底板和操作手柄組成，在施工中，平板夯通過底板施加振動力和壓力，將土壤顆粒緊密壓實，從而增加土壤的密實度和承載能力，通常，傳統的平板夯底板的形狀一般較為簡單，主要是平板狀，容易導致振動和壓力主要集中在底板的中心區域，造成單點壓力過大的問題，這可能導致土壤在底板周圍邊緣區域夯實效果不佳，夯實不均勻的情況，夯實效率低等問題，從而提出平板夯弧形底板。

技術實現思路

1、為了彌補以上不足，本實用新型提供了平板夯弧形底板，旨在改善傳統的平板夯底板主要是平板狀，容易造成單點壓力過大、夯實不均勻的情況的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：平板夯弧形底板，包括第三安裝板，所述第三安裝板的兩端均固定連接有第一導向板，所述第三安裝板的兩側均安裝有弧形板，所述第三安裝板的上表面兩側均固定連接有固定板，兩個所述固定板的相遠離的一側均安裝有支撐塊，所述支撐塊的表面安裝在弧形板的上表面，所述支撐塊的外壁固定連接有兩個第一連接耳，兩個所述第一連接耳的內部均螺紋連接有第一螺絲釘，一個所述第一螺絲釘的一端螺紋連接在固定板的內部，另一個所述第一螺絲釘的一端螺紋連接在弧形板的內部，所述第三安裝板的上表面固定連接有收納箱，所述弧形板的上表面安裝有固定機構。

3、優選的，所述固定機構包括第一安裝板，所述第一安裝板的下表面安裝在弧形板的上表面，兩個所述固定板相遠離的一側均安裝有第二安裝板，所述第二安裝板的兩側和所述第一安裝板的兩側均固定連接有第二連接耳，所述第二連接耳的內部和所述第一安裝板的內部以及所述第二安裝板的內部均螺紋連接有第二螺絲釘，所述第二螺絲釘的一端均螺紋連接在弧形板的內部和固定板的內部。

4、優選的，所述第二安裝板的外壁兩側均固定連接有第二導向板，所述第二導向板的內部開設有第一固定槽，所述第二導向板的內部開設有第二固定槽。

5、優選的，所述第一安裝板的上表面兩側均固定連接有第三導向板，所述第三導向板的內部開設有導向槽。

6、優選的，所述第三導向板的內部轉動連接有轉動柱，所述轉動柱的外壁固定連接在第二導向板的內部。

7、優選的，所述導向槽的內部安裝有固定桿，所述固定桿的外壁按在橫在第一固定槽的內部。

8、優選的，所述第一安裝板的上表面固定連接有固定柱，所述固定柱的外壁固定連接有拉簧，所述拉簧的一端固定連接在固定桿的外壁。

9、優選的，所述固定桿的外壁固定連接有推動架，所述推動架的外壁固定連接有推動塊。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，通過第一螺絲釘將支撐塊安裝在弧形板和固定板之間，便于弧形塊安裝的更加穩定，通過弧形塊的安裝設置有效增加了第三安裝板的面積，從而能夠覆蓋更多的土壤表面，使得夯擊力能夠更均勻地分布到土壤表面，減少了局部應力集中的可能性，有助于土壤的均勻夯實，在夯實過程中更好地分散夯擊力，并降低夯實時對地基的單點壓力，有效提高夯實的效率和速度。

12、2、本實用新型中，通過拉動推動塊帶動固定桿運動，在第二導向板的外壁滑動，在第一固定槽、第二固定槽的設置下，從而可以實現對弧形板進行展開或者折疊，在展開后可以根據其弧形狀對道路拐彎和井蓋周圍進行充分夯實，通過可以將弧形板進行展開或者折疊，可以有效的針對地形的特征對弧形板進行使用，有效提高裝置的適用性。

技術特征：

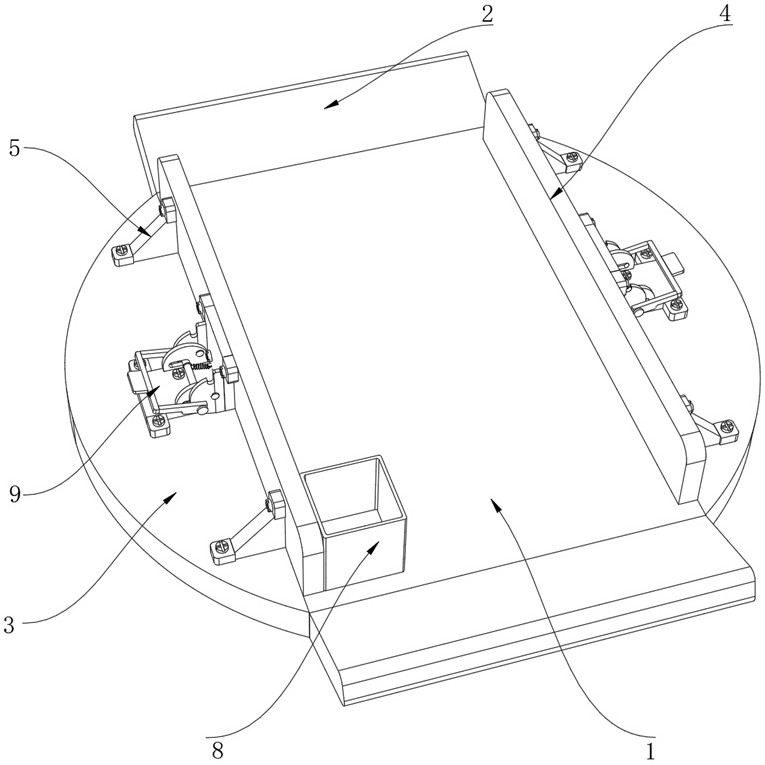

1.一種平板夯弧形底板，包括第三安裝板（1），其特征在于：所述第三安裝板（1）的兩端均固定連接有第一導向板（2），所述第三安裝板（1）的兩側均安裝有弧形板（3），所述第三安裝板（1）的上表面兩側均固定連接有固定板（4），兩個所述固定板（4）的相遠離的一側均安裝有支撐塊（5），所述支撐塊（5）的表面安裝在弧形板（3）的上表面，所述支撐塊（5）的外壁固定連接有兩個第一連接耳（6），兩個所述第一連接耳（6）的內部均螺紋連接有第一螺絲釘（7），一個所述第一螺絲釘（7）的一端螺紋連接在固定板（4）的內部，另一個所述第一螺絲釘（7）的一端螺紋連接在弧形板（3）的內部，所述第三安裝板（1）的上表面固定連接有收納箱（8），所述弧形板（3）的上表面安裝有固定機構。

2.根據權利要求1所述的平板夯弧形底板，其特征在于：所述固定機構包括第一安裝板（9），所述第一安裝板（9）的下表面安裝在弧形板（3）的上表面，兩個所述固定板（4）相遠離的一側均安裝有第二安裝板（10），所述第二安裝板（10）的兩側和所述第一安裝板（9）的兩側均固定連接有第二連接耳（11），所述第二連接耳（11）的內部和所述第一安裝板（9）的內部以及所述第二安裝板（10）的內部均螺紋連接有第二螺絲釘（12），所述第二螺絲釘（12）的一端均螺紋連接在弧形板（3）的內部和固定板（4）的內部。

3.根據權利要求2所述的平板夯弧形底板，其特征在于：所述第二安裝板（10）的外壁兩側均固定連接有第二導向板（13），所述第二導向板（13）的內部開設有第一固定槽（14），所述第二導向板（13）的內部開設有第二固定槽（15）。

4.根據權利要求3所述的平板夯弧形底板，其特征在于：所述第一安裝板（9）的上表面兩側均固定連接有第三導向板（16），所述第三導向板（16）的內部開設有導向槽（17）。

5.根據權利要求4所述的平板夯弧形底板，其特征在于：所述第三導向板（16）的內部轉動連接有轉動柱（18），所述轉動柱（18）的外壁固定連接在第二導向板（13）的內部。

6.根據權利要求5所述的平板夯弧形底板，其特征在于：所述導向槽（17）的內部安裝有固定桿（19），所述固定桿（19）的外壁按在橫在第一固定槽（14）的內部。

7.根據權利要求6所述的平板夯弧形底板，其特征在于：所述第一安裝板（9）的上表面固定連接有固定柱（20），所述固定柱（20）的外壁固定連接有拉簧（21），所述拉簧（21）的一端固定連接在固定桿（19）的外壁。

8.根據權利要求7所述的平板夯弧形底板，其特征在于：所述固定桿（19）的外壁固定連接有推動架（22），所述推動架（22）的外壁固定連接有推動塊（23）。

技術總結
本技術涉及平板夯技術領域，公開了平板夯弧形底板，包括第三安裝板，所述第三安裝板的兩端均固定連接有第一導向板，所述第三安裝板的兩側均安裝有弧形板，所述第三安裝板的上表面兩側均固定連接有固定板，兩個所述固定板的相遠離的一側均安裝有支撐塊，所述支撐塊的表面安裝在弧形板的上表面，所述支撐塊的外壁固定連接有兩個第一連接耳。本技術中，通過弧形塊的安裝設置有效增加了第三安裝板的面積，從而能夠覆蓋更多的土壤表面，使得夯擊力能夠更均勻地分布到土壤表面，減少了局部應力集中的可能性，在夯實過程中更好地分散夯擊力，并降低夯實時對地基的單點壓力，有效提高夯實的效率和速度。
