本發明涉及橋梁施工安全領域，具體來講涉及的是一種橋梁施工安全裝置、系統及實施方法。

背景技術：

1、橋梁建設作為交通基礎設施的重要組成部分，在施工過程中面臨諸多安全挑戰與技術難題。隨著橋梁規模的不斷擴大與結構的日益復雜，確保施工安全與高效進行成為關鍵任務。

2、在橋梁施工過程中，施工人員需要在橋梁下方進行多種作業，如橋梁底面的涂裝、檢修、安裝附屬設施等。傳統的施工吊籃往往結構固定，難以適應不同寬度橋梁的施工需求，限制了施工效率與靈活性，且在升降過程中穩定性不足，易引發安全事故。此外，在橋梁施工期間缺乏全面有效的安全監測手段，難以對橋梁結構在施工過程中的狀態變化進行實時精準把握。例如，風力、溫度、濕度以及施工荷載等因素都會對橋梁柱和橋梁面板產生影響，可能導致結構變形、傾斜甚至破壞，若不能及時監測并采取相應措施，將嚴重威脅施工人員的生命安全以及橋梁的整體質量與使用壽命。

3、因此，迫切需要一種能夠適應不同施工環境、保障施工人員安全且能對橋梁結構進行有效監測的橋梁施工安全裝置及系統，以填補現有技術的空白，滿足橋梁施工安全與質量控制的高標準要求。

技術實現思路

1、因此，為了解決上述不足，本發明在此提供一種橋梁施工安全裝置、系統及實施方法。組合式橋梁施工吊籃的拉伸式構造，通過外吊籃體、中吊籃體和內吊籃體的巧妙組合與滑動設計，可便捷地調整水平長度。這使其能夠輕松適配不同寬度的橋梁施工需求，無需為每種橋梁規格定制專用吊籃，顯著減少了設備準備與更換時間，提高了施工效率。

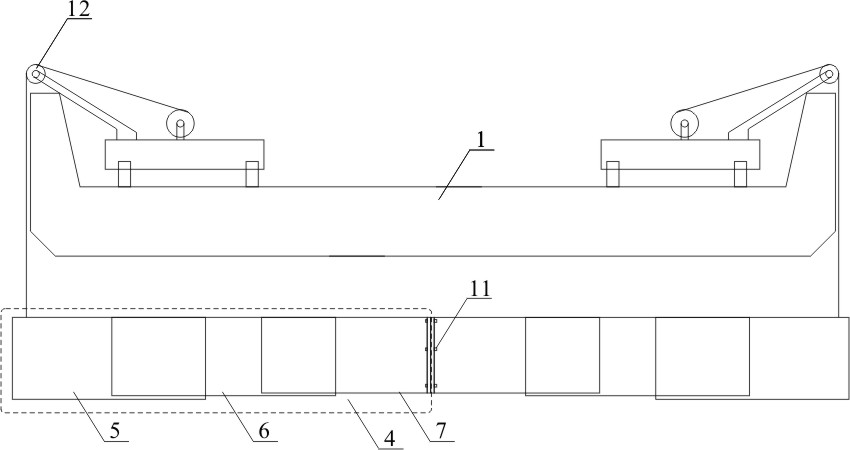

2、本發明是這樣實現的，構造一種橋梁施工安全裝置，其特征在于；該裝置包括位于橋梁面板上的兩組移動行走車，兩組移動行走車分別位于橋梁面板上的兩邊沿處，該裝置包括組合式橋梁施工吊籃，組合式橋梁施工吊籃包括兩組為拉伸式構造的吊籃體對接而成，每組拉伸式構造的吊籃體通過鋼繩與對應的移動行走車連接，由移動行走車帶動實現拉伸式構造的吊籃體從地面升降至橋梁面板下方的橋梁施工位置處。

3、根據本發明所述的一種橋梁施工安全裝置，其特征在于；所述拉伸式構造的吊籃體的組成包括外吊籃體、中部的中吊籃體以及最內側的內吊籃體三部分；所述外吊籃體和中吊籃體的內側和底部分別開設有凹槽，所述中吊籃體和內吊籃體的外側和底部分別開具有橫向凸起，所述中部的中吊籃體通過外側和底部的橫向凸起置于外吊籃體內側和底部的凹槽中，且中吊籃體能沿著外吊籃體內滑動移動，所述內吊籃體通過外側和底部的橫向凸起置于相鄰的中吊籃體的凹槽中，且內吊籃體能沿著內滑動移動，從而使得吊籃體實現拉伸式構造，達到調整組合式橋梁施工吊籃水平長度的目的。

4、根據本發明所述的一種橋梁施工安全裝置，其特征在于；所述外吊籃體、中吊籃體以及內吊籃體的底部分開開設有位置相對應的銷軸或螺栓孔，外吊籃體與中吊籃體之間，以及中吊籃體與內吊籃體之間可以通過銷軸或螺栓卡位，即當中吊籃體以及內吊籃體拉伸到位后可以通過銷軸或螺栓卡位。

5、根據本發明所述的一種橋梁施工安全裝置，其特征在于；兩組吊籃體的內吊籃體之間通過銷軸連接。

6、根據本發明所述的一種橋梁施工安全裝置，其特征在于；所述兩組移動行走車分別具有鋼繩收放卷機構，且側面還具有能夠靠在橋梁面板邊沿上的鋼繩支撐滾輪，用于將鋼繩牽引伸出橋梁面板的對應邊沿，增加鋼繩支撐以此減小鋼繩摩擦。

7、一種橋梁施工安全系統，其特征在于；包括橋梁施工安全裝置和橋梁檢測系統；

8、橋梁檢測系統包括設置在橋梁柱上部安裝的風速儀、傾角儀、應變計a、以及下部安裝的靜力水準儀、應變計b；

9、所述風速儀用于測量風速、測量風向；

10、所述傾角儀用于測量橋梁柱的相對于水平面的傾斜角度；

11、所述應變計用于測量橋梁柱和橋梁面板的應變，該應變是指物體在受到外力作用、溫度變化、濕度改變等情況下橋梁柱和橋梁面板的形狀變化；

12、所述靜力水準儀用于測量橋梁柱之間垂直位移。

13、一種橋梁施工安全系統的實施方法，其特征在于；按照如下過程進行；

14、一、前期準備：材料與部件采購：依據設計要求，采購高質量的鋼材用于制作移動行走車、吊籃體等結構部件，確保其強度和耐用性符合橋梁施工安全標準；同時，采購精確的風速儀、傾角儀、應變計、靜力水準儀等監測設備，以及配套的鋼繩、銷軸、螺栓、滾輪等配件；

15、施工場地規劃：在橋梁施工現場，規劃出專門的區域用于組裝移動行走車和組合式橋梁施工吊籃；確保場地平整、開闊，便于施工操作和設備存放，并且靠近橋梁面板兩側邊沿，以便后續安裝；

16、二、移動行走車安裝：將兩組移動行走車分別吊運至橋梁面板的兩邊沿預定位置；使用專業的錨固裝置將移動行走車牢固地固定在橋梁面板上，確保其在運行過程中不會發生位移或晃動；安裝鋼繩收放卷機構于移動行走車上，并調試其運行性能，保證鋼繩能夠平穩地收放；在移動行走車側面安裝鋼繩支撐滾輪，使其緊密靠在橋梁面板邊沿上，調整滾輪的高度和角度，以實現對鋼繩的有效支撐并減小摩擦；

17、三、組合式橋梁施工吊籃組裝：分別組裝外吊籃體、中吊籃體和內吊籃體；將中部的中吊籃體通過外側和底部的橫向凸起滑入外吊籃體內側和底部的凹槽中，使中吊籃體能夠沿著外吊籃體內順暢滑動；接著，把內吊籃體通過其外側和底部的橫向凸起置入相鄰中吊籃體的凹槽內，確保內吊籃體也可靈活滑動，從而實現吊籃體的拉伸式構造；根據橋梁的實際寬度需求，調整中吊籃體和內吊籃體的拉伸長度，使其達到合適的水平長度；在拉伸到位后，通過外吊籃體與中吊籃體之間、中吊籃體與內吊籃體之間對應的銷軸或螺栓孔，插入銷軸或擰緊螺栓進行卡位固定，保證吊籃體結構的穩固性；最后，使用銷軸將兩組吊籃體的內吊籃體連接起來，形成完整的組合式橋梁施工吊籃；

18、四、連接移動行走車與吊籃體：將鋼繩的一端固定在每組拉伸式構造的吊籃體上，另一端連接至對應的移動行走車的鋼繩收放卷機構；仔細檢查鋼繩的連接部位，確保連接牢固可靠，無松動或滑脫風險；

19、五、橋梁檢測系統安裝：

20、在橋梁柱上部選定合適位置，安裝風速儀、傾角儀和應變計a；使用專業的安裝支架將這些設備固定在橋梁柱上，并進行精確的校準調試，確保其能夠準確測量風速、風向以及橋梁柱的傾斜角度和應變數據；

21、在橋梁柱下部相應位置安裝靜力水準儀和應變計b，同樣進行牢固安裝與精準調試，使其能夠有效測量橋梁柱之間的垂直位移和應變情況；

22、六、系統調試與試運行：對移動行走車的鋼繩收放卷機構進行試運行，操作其上升、下降和停止動作，檢查吊籃體的升降是否平穩、順暢，鋼繩支撐滾輪是否起到有效減小摩擦的作用，同時觀察整個裝置在運行過程中是否存在異常噪音、振動或卡頓現象；啟動橋梁檢測系統，對風速儀、傾角儀、應變計和靜力水準儀進行數據采集測試，檢查各監測設備是否能夠正常工作，采集的數據是否準確、穩定，并將測試數據與實際環境參數或標準數據進行對比分析，如有偏差及時進行調整和校準；在試運行過程中，安排專業人員對整個橋梁施工安全裝置和系統進行全面檢查，包括各部件的連接緊固性、設備的運行狀態、數據傳輸的穩定性等方面，確保系統在正式投入使用前處于最佳工作狀態；

23、七、正式投入使用與維護：在橋梁施工過程中，操作人員根據施工需求，通過控制移動行走車的鋼繩收放卷機構，將組合式橋梁施工吊籃升降至橋梁面板下方的指定施工位置，施工人員在吊籃內進行橋梁底面的各項施工作業；

24、橋梁檢測系統實時監測橋梁柱和橋梁面板的各項參數，如風速、風向、傾斜角度、應變和垂直位移等，并將數據傳輸至施工現場的監控中心或相關技術人員的移動終端設備上；安排定期維護保養工作，每隔一定時間對移動行走車的機械部件進行潤滑、檢查和緊固，對吊籃體進行外觀檢查和結構完整性評估，對監測設備進行精度校準和數據存儲清理，及時更換損壞或老化的部件和設備，確保橋梁施工安全裝置和系統在整個橋梁施工周期內持續、穩定、高效地運行，為橋梁施工安全提供可靠保障。

25、本發明具有如下優點：

26、一、施工便利性與效率提升：

27、靈活適應多種橋梁寬度：組合式橋梁施工吊籃的拉伸式構造，通過外吊籃體、中吊籃體和內吊籃體的巧妙組合與滑動設計，可便捷地調整水平長度。這使其能夠輕松適配不同寬度的橋梁施工需求，無需為每種橋梁規格定制專用吊籃，顯著減少了設備準備與更換時間，提高了施工效率。

28、便捷的升降操作：兩組位于橋梁面板邊沿的移動行走車配備鋼繩收放卷機構，能夠精準控制組合式吊籃的升降。操作人員可根據施工進度與位置要求，迅速將吊籃從地面提升至橋梁面板下方的作業位置，或在施工完成后平穩降下，操作簡便且高效，大大縮短了施工人員上下作業面的時間，提升了整體施工節奏。

29、二、結構穩定性增強：穩固的吊籃連接設計：外吊籃體、中吊籃體和內吊籃體之間通過銷軸或螺栓孔與銷軸或螺栓的配合進行卡位固定，并且兩組吊籃體的內吊籃體之間也由銷軸連接。這種多重連接方式形成了穩固的結構體系，有效防止吊籃在施工過程中因受力不均或外部干擾而發生變形、晃動或散架，為施工人員提供了安全可靠的作業平臺。

30、可靠的鋼繩支撐與摩擦減?。阂苿有凶哕噦让娴匿摾K支撐滾輪靠在橋梁面板邊沿上，為鋼繩提供了額外的支撐點。這不僅增強了鋼繩在升降過程中的穩定性，避免因鋼繩晃動而影響吊籃的平穩運行，還通過減小鋼繩與橋梁邊沿的摩擦，延長了鋼繩的使用壽命，降低了因鋼繩故障引發安全事故的風險，進一步保障了施工安全與連續性。

31、三、橋梁結構監測與安全保障：

32、全面的監測參數覆蓋：橋梁檢測系統集成了風速儀、傾角儀、應變計和靜力水準儀等多種先進監測設備。風速儀可實時監測施工區域的風速與風向，為應對大風天氣對橋梁施工的影響提供數據依據；傾角儀能夠精確測量橋梁柱相對于水平面的傾斜角度，及時發現橋梁基礎沉降或結構傾斜問題；應變計可測量橋梁柱和橋梁面板在各種荷載及環境因素作用下的應變情況，反映結構的受力狀態；靜力水準儀則專注于測量橋梁柱之間的垂直位移，輔助判斷橋梁整體結構的穩定性。通過對這些關鍵參數的全面監測，實現了對橋梁施工過程中結構安全狀況的全方位把控。

33、實時安全預警與決策支持：監測系統所采集的數據能夠實時傳輸至施工現場的監控中心或相關技術人員的終端設備。一旦監測數據超出預設的安全閾值，系統可立即發出預警信號，提醒施工人員采取相應的防護措施或調整施工方案。同時，這些準確的數據也為橋梁工程師和技術人員提供了科學的決策依據，有助于他們及時分析結構安全隱患的原因與程度，制定合理的修復或加固策略，確保橋梁施工始終在安全可控的范圍內進行，有效預防重大安全事故的發生，保障橋梁的施工質量與長期使用壽命。
