本申請涉及巖土錨固，尤其涉及一種巖土錨固結構。

背景技術：

1、錨固是指鋼筋被包裹在混凝土中，增強混凝土與鋼筋的粘結，使錨固對象更牢固，目的是使兩者能協同工作承受來自各種荷載產生的壓力、拉力以及彎矩、扭矩等。錨固的部位和形式，可以采用彎鉤，彎折等形式，也可以指鋼筋錨入構件的長度，如果沒有足夠的錨固長度，鋼筋受力就不能有效傳遞給錨固體，為保證鋼筋傳力效果，相關規范規定錨固長度不小于200m。

2、錨桿是當代煤礦當中巷道支護的最基本的組成部分，他將巷道的圍巖加固在一起，使圍巖自身支護自身，現在錨桿不僅用于礦山，也用于工程技術中，對邊坡，隧道，壩體進行主體加固，錨桿作為地下工程和巖石邊坡的主要支護形式之一，對土木工程穩定性的維護起著重要作用，尤其是在節理裂隙巖體中，錨桿對巖體的加固作用十分明顯，目前巖土錨桿的錨頭大多是固定的，不方便對錨頭進行拆卸更換，錨桿的強度不足，影響巖土錨固的穩定性，因此為解決以上問題，我們提供了一種巖土錨固結構。

技術實現思路

1、本實用新型的目的在于提供一種巖土錨固結構，以解決上述背景技術中提出的問題。

2、本申請實施例采用下述技術方案：

3、一種巖土錨固結構，包括錨桿本體，所述錨桿本體的左端固定連接有固定柱，所述固定柱的外表面設有定位框，所述定位框的左側面固定連接有錨頭，所述錨頭的左側面固定連接有等距離排列的鉆頭，所述定位框的外表面開設有通孔，所述固定柱的外表面開設有定位螺孔，所述定位螺孔的內壁螺紋連接有定位螺桿，所述定位螺桿的前端固定連接有旋轉塊，所述錨桿本體的右端固定連接有定位柱，所述錨桿本體的內部開設有空腔，所述空腔的內部固定連接有加固筒，所述加固筒的內部設有固定桿，所述固定桿的外表面固定連接有等距離排列的連接柱，每個所述連接柱相互遠離的一端均與加固筒的內壁固定連接。

4、優選的，所述加固筒的內部設有等距離排列的加強筋，所述加強筋采用合金條。

5、優選的，所述錨桿本體的外表面開設有加固螺紋，所述定位螺桿的外表面開設有與其定位螺孔的內壁相適配的螺紋。

6、優選的，所述定位柱的外表面固定連接有等距離排列的曲桿，每個所述曲桿的底端均與錨桿本體的外表面固定連接。

7、優選的，所述定位柱的外表面設有止?jié){塞，所述止?jié){塞的右側面固定連接有墊板。

8、優選的，所述定位柱的右側面開設有連接槽，所述連接槽的外表面開設有相對稱的連接孔。

9、本申請實施例采用的上述至少一個技術方案能夠達到以下有益效果：

10、該巖土錨固結構，利用定位螺桿和定位螺孔的配合，能夠?qū)﹀^頭進行固定，提高錨頭的穩固性，進一步方便工作人員對錨頭進行拆卸更換，利用固定桿和連接柱的配合，能夠?qū)﹀^桿本體內部進行加固，提高錨桿本體整體的強度，避免影響巖土錨固的穩定性，利用連接槽和連接孔的配合，能夠方便工作人員對錨桿本體進行連接，提高工作人員的工作效率。

技術特征：

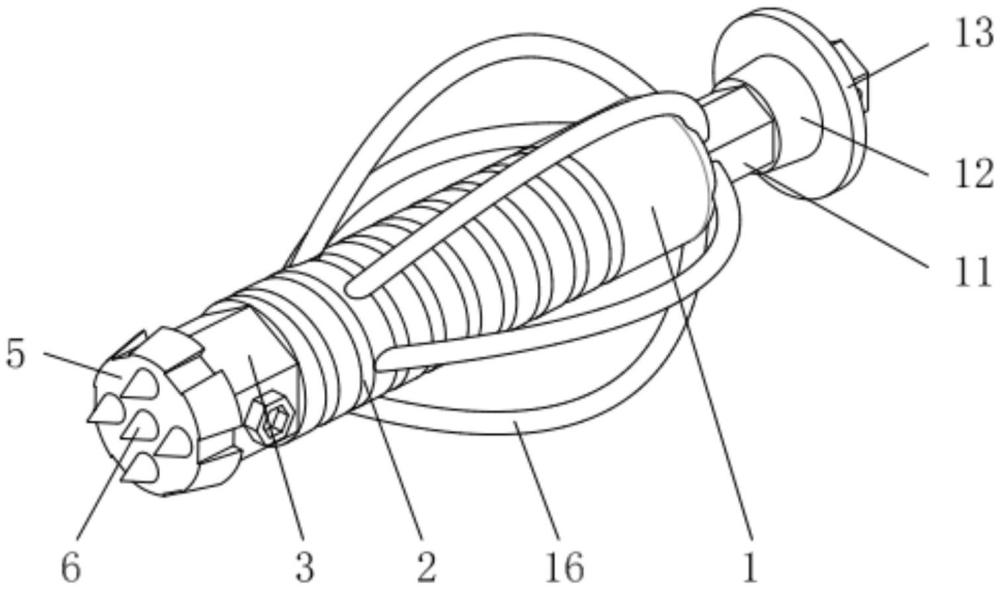

1.一種巖土錨固結構，包括錨桿本體(1)，其特征在于：所述錨桿本體(1)的左端固定連接有固定柱(4)，所述固定柱(4)的外表面設有定位框(3)，所述定位框(3)的左側面固定連接有錨頭(5)，所述錨頭(5)的左側面固定連接有等距離排列的鉆頭(6)，所述定位框(3)的外表面開設有通孔(8)，所述固定柱(4)的外表面開設有定位螺孔(7)，所述定位螺孔(7)的內壁螺紋連接有定位螺桿(9)，所述定位螺桿(9)的前端固定連接有旋轉塊(10)，所述錨桿本體(1)的右端固定連接有定位柱(11)，所述錨桿本體(1)的內部開設有空腔(18)，所述空腔(18)的內部固定連接有加固筒(19)，所述加固筒(19)的內部設有固定桿(20)，所述固定桿(20)的外表面固定連接有等距離排列的連接柱(21)，每個所述連接柱(21)相互遠離的一端均與加固筒(19)的內壁固定連接。

2.根據權利要求1所述的一種巖土錨固結構，其特征在于：所述加固筒(19)的內部設有等距離排列的加強筋(17)，所述加強筋(17)采用合金條。

3.根據權利要求1所述的一種巖土錨固結構，其特征在于：所述錨桿本體(1)的外表面開設有加固螺紋(2)，所述定位螺桿(9)的外表面開設有與其定位螺孔(7)的內壁相適配的螺紋。

4.根據權利要求1所述的一種巖土錨固結構，其特征在于：所述定位柱(11)的外表面固定連接有等距離排列的曲桿(16)，每個所述曲桿(16)的底端均與錨桿本體(1)的外表面固定連接。

5.根據權利要求1所述的一種巖土錨固結構，其特征在于：所述定位柱(11)的外表面設有止?jié){塞(12)，所述止?jié){塞(12)的右側面固定連接有墊板(13)。

6.根據權利要求1所述的一種巖土錨固結構，其特征在于：所述定位柱(11)的右側面開設有連接槽(14)，所述連接槽(14)的外表面開設有相對稱的連接孔(15)。

技術總結
本技術公開了一種巖土錨固結構，包括錨桿本體，所述錨桿本體的左端固定連接有固定柱，所述固定柱的外表面設有定位框，所述定位框的左側面固定連接有錨頭，所述錨頭的左側面固定連接有等距離排列的鉆頭，所述定位框的外表面開設有通孔，所述固定柱的外表面開設有定位螺孔，所述定位螺孔的內壁螺紋連接有定位螺桿，所述定位螺桿的前端固定連接有旋轉塊，所述錨桿本體的右端固定連接有定位柱。本技術利用定位螺桿和定位螺孔的配合，能夠?qū)﹀^頭進行固定，提高錨頭的穩固性，進一步方便工作人員對錨頭進行拆卸更換，利用固定桿和連接柱的配合，能夠?qū)﹀^桿本體內部進行加固，提高錨桿本體整體的強度，避免影響巖土錨固的穩定性。

技術研發人員：彭海橋,謝樹益,陳華杰,賈龍斌,侯永賓,駱飛
受保護的技術使用者：中煤湖北地質勘察基礎工程有限公司
技術研發日：20240514
技術公布日：2025/4/28
