本技術涉及污水提升排放裝置，具體為一種污水提升排放裝置。

背景技術：

1、污水提升裝置是將排污泵和集水箱、控制裝置，以及相關的管件閥門組成了一套系統，用于提升和輸送低于下水道或者遠離市政管網的廢污水。可以有效的解決或者避免傳統集水坑存在的問題。污水提升排放裝置在抽取污水時，污水中的大塊廢物容易堵塞污水提升排放裝置，影響污水提升排放裝置的使用。

2、在中國實用新型專利公告號cn220117419u中公開的一種污水提升排放裝置，雖然，該污水提升排放裝置具備將內部廢物粉碎方便過濾，對內部設備進行清洗等優點，但是，該污水提升排放裝置還是存在缺點：一、該污水提升排放裝置采用切刀配合過濾筒的形式對污水中的廢物粉碎過濾，在實際使用過程中即使通過切刀粉碎過，但是可能還是會使得過濾筒上的濾孔堵塞，若是無法及時清洗就會影響過濾效率；二、該污水提升排放裝置雖然通過過濾筒進行過濾，但是過濾之后一些體量較小的污物仍然或殘存在過濾箱的內底部上，不方便清理的同時也會產生異味。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種污水提升排放裝置，解決了上述背景技術中提出的問題。

3、(二)技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：一種污水提升排放裝置，包括排放箱以及過濾箱，所述排放箱的底部固定連接有支撐腿，所述過濾箱的底部固定連接有支撐柱，所述過濾箱的側面上固定連接有進污管，所述過濾箱的正面上設置有安裝板，所述過濾箱的頂部固定安裝有支撐架，所述支撐架的側面固定連接有驅動電機，所述過濾箱的內部設置有粉碎機構，所述過濾箱的內部固定安裝有過濾筒，所述過濾筒的外部套接有清潔環，所述清潔環的內壁上固定連接有清潔刷，所述清潔環的頂部固定連接有連桿，所述連桿的頂部固定連接有抽拉柄，所述過濾箱的頂部開設有轉槽，所述過濾箱的底部固定連接有連接管，所述排放箱的側面上固定連接有支撐板，所述支撐板的頂部固定安裝有固定座，所述固定座的頂部固定連接有水泵，所述水泵的一端部固定安裝有外接頭，所述水泵的另一端部上固定連接有導水管，所述過濾箱的側面上固定安裝有安裝頭，所述安裝頭上設置有單向閥。

5、可選的，所述過濾箱位于排放箱的正上方且其尺寸小于排放箱的尺寸，所述支撐柱的底部與排放箱的頂部固定連接，所述進污管位于過濾箱的右側面上，所述排放箱的右側面上固定安裝有排污管。

6、可選的，所述安裝板的正面上螺紋連接有安裝螺栓，所述安裝板的正面中心處固定安裝有把手，所述安裝板通過安裝螺栓固定安裝在過濾箱的正面上，所述過濾箱的正面為開口設置且開口的尺寸整體小于安裝板的尺寸。

7、可選的，所述粉碎機構包括主動軸、從動軸、傳動帶、第一切割輥、第二切割輥以及粉碎刀片，所述主動軸和從動軸轉動連接在過濾箱的內部，所述傳動帶傳動連接在主動軸和從動軸之間，所述第一切割輥和第二切割輥分別固定安裝在主動軸和從動軸的外部上，所述粉碎刀片固定安裝在第一切割輥和第二切割輥的表面上。

8、可選的，所述支撐架為左右兩個對稱設置，所述驅動電機位于左右兩個支撐架的中間，所述驅動電機的底部輸出端與主動軸的頂端固定連接，所述傳動帶位于過濾箱頂部的外部。

9、可選的，所述連桿為前后兩個對稱設置在清潔環的頂部上，所述抽拉柄固定安裝在前后兩個連桿的頂端上，所述轉槽為弧形槽，所述轉槽的直徑與前后兩個連桿之間的距離一致。

10、可選的，所述連接管的頂端位于過濾筒的內部，所述支撐板位于排放箱的左側面上，所述導水管的另一端部插接在安裝頭的內部，所述安裝頭位于過濾箱的左側面上。

11、(三)有益效果

12、本實用新型提供了一種污水提升排放裝置，具備以下有益效果：

13、1、該污水提升排放裝置，通過安裝頭的設置，使該污水提升排放裝置具備了方便連接導水管的效果，通過水泵和導水管的配合設置，在使用的過程中可以通過水泵對過濾箱內部進行沖刷清洗底部，從而起到了清潔過濾箱底部污物的作用，達到了提高工作效率的目的。

14、2、該污水提升排放裝置，通過安裝板的設置，使該污水提升排放裝置具備了方便檢修內部部件的效果，通過清潔環和抽拉柄的配合設置，在使用的過程中可以手動上下抽動以及轉動清潔環對過濾筒的表面進行清刷，從而起到了清潔過濾筒表面濾孔的作用，達到了提高其使用壽命的目的。

技術特征：

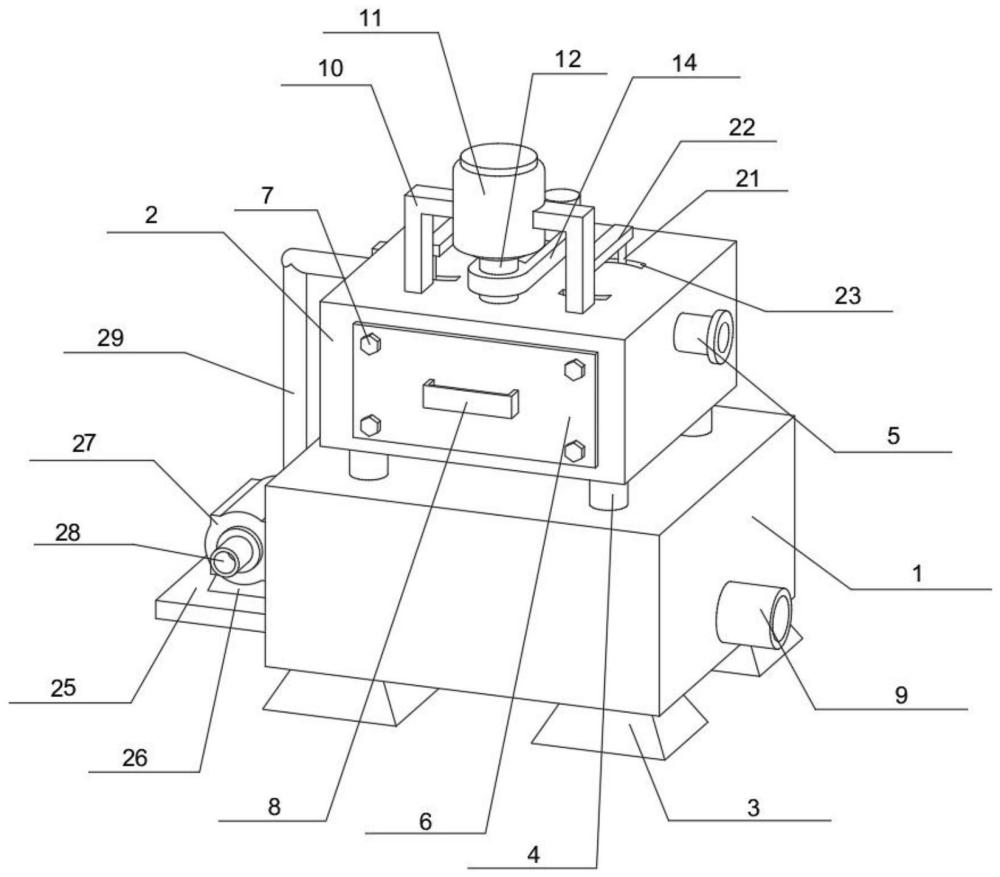

1.一種污水提升排放裝置，包括排放箱(1)以及過濾箱(2)，其特征在于：所述排放箱(1)的底部固定連接有支撐腿(3)，所述過濾箱(2)的底部固定連接有支撐柱(4)，所述過濾箱(2)的側面上固定連接有進污管(5)，所述過濾箱(2)的正面上設置有安裝板(6)，所述過濾箱(2)的頂部固定安裝有支撐架(10)，所述支撐架(10)的側面固定連接有驅動電機(11)，所述過濾箱(2)的內部設置有粉碎機構，所述過濾箱(2)的內部固定安裝有過濾筒(18)，所述過濾筒(18)的外部套接有清潔環(19)，所述清潔環(19)的內壁上固定連接有清潔刷(20)，所述清潔環(19)的頂部固定連接有連桿(21)，所述連桿(21)的頂部固定連接有抽拉柄(22)，所述過濾箱(2)的頂部開設有轉槽(23)，所述過濾箱(2)的底部固定連接有連接管(24)，所述排放箱(1)的側面上固定連接有支撐板(25)，所述支撐板(25)的頂部固定安裝有固定座(26)，所述固定座(26)的頂部固定連接有水泵(27)，所述水泵(27)的一端部固定安裝有外接頭(28)，所述水泵(27)的另一端部上固定連接有導水管(29)，所述過濾箱(2)的側面上固定安裝有安裝頭(30)，所述安裝頭(30)上設置有單向閥(31)。

2.根據權利要求1所述的一種污水提升排放裝置，其特征在于：所述過濾箱(2)位于排放箱(1)的正上方且其尺寸小于排放箱(1)的尺寸，所述支撐柱(4)的底部與排放箱(1)的頂部固定連接，所述進污管(5)位于過濾箱(2)的右側面上，所述排放箱(1)的右側面上固定安裝有排污管(9)。

3.根據權利要求1所述的一種污水提升排放裝置，其特征在于：所述安裝板(6)的正面上螺紋連接有安裝螺栓(7)，所述安裝板(6)的正面中心處固定安裝有把手(8)，所述安裝板(6)通過安裝螺栓(7)固定安裝在過濾箱(2)的正面上，所述過濾箱(2)的正面為開口設置且開口的尺寸整體小于安裝板(6)的尺寸。

4.根據權利要求1所述的一種污水提升排放裝置，其特征在于：所述粉碎機構包括主動軸(12)、從動軸(13)、傳動帶(14)、第一切割輥(15)、第二切割輥(16)以及粉碎刀片(17)，所述主動軸(12)和從動軸(13)轉動連接在過濾箱(2)的內部，所述傳動帶(14)傳動連接在主動軸(12)和從動軸(13)之間，所述第一切割輥(15)和第二切割輥(16)分別固定安裝在主動軸(12)和從動軸(13)的外部上，所述粉碎刀片(17)固定安裝在第一切割輥(15)和第二切割輥(16)的表面上。

5.根據權利要求4所述的一種污水提升排放裝置，其特征在于：所述支撐架(10)為左右兩個對稱設置，所述驅動電機(11)位于左右兩個支撐架(10)的中間，所述驅動電機(11)的底部輸出端與主動軸(12)的頂端固定連接，所述傳動帶(14)位于過濾箱(2)頂部的外部。

6.根據權利要求1所述的一種污水提升排放裝置，其特征在于：所述連桿(21)為前后兩個對稱設置在清潔環(19)的頂部上，所述抽拉柄(22)固定安裝在前后兩個連桿(21)的頂端上，所述轉槽(23)為弧形槽，所述轉槽(23)的直徑與前后兩個連桿(21)之間的距離一致。

7.根據權利要求1所述的一種污水提升排放裝置，其特征在于：所述連接管(24)的頂端位于過濾筒(18)的內部，所述支撐板(25)位于排放箱(1)的左側面上，所述導水管(29)的另一端部插接在安裝頭(30)的內部，所述安裝頭(30)位于過濾箱(2)的左側面上。

技術總結
本技術公開了一種污水提升排放裝置，涉及污水提升排放裝置技術領域，具體為該污水提升排放裝置，包括排放箱以及過濾箱，排放箱的底部固定連接有支撐腿，過濾箱的底部固定連接有支撐柱，過濾箱的頂部固定安裝有支撐架，支撐架的側面固定連接有驅動電機，過濾箱的內部設置有粉碎機構，過濾箱的內部固定安裝有過濾筒，過濾筒的外部套接有清潔環，清潔環的內壁上固定連接有清潔刷，清潔環的頂部固定連接有連桿，連桿的頂部固定連接有抽拉柄，過濾箱的底部固定連接有連接管，排放箱的側面上固定連接有支撐板，支撐板上設置有清理機構，清潔機構的設置可以將過濾筒堵塞物清理掉增加其使用壽命，水泵的設置可以除去過濾箱內部大部分殘存污物。

技術研發人員：劉真鋒
受保護的技術使用者：鄭州海佳水處理設備有限公司
技術研發日：20240507
技術公布日：2025/4/28
