本技術涉及水利施工，具體為一種水利施工臨時擋土墻。

背景技術：

1、擋土墻是指支承路基填土或山坡土體、防止填土或土體變形失穩的構造物，在水利水電、道路交通等基礎設施建設中，經常需要設置各種形式的擋土墻來穩定墻后土體，常見的擋土墻的結構有重力式擋土墻、鋼筋砼懸臂式擋土墻、鋼筋砼扶壁式擋土墻等等，但是目前的水利施工用臨時擋土墻在使用過程中，其安裝和拆除擋土墻都需要耗費大量的人力物力，并且臨時擋土墻進行擋土作業時的高度位置通常都是固定的額，當擋土量增加時其高度調整受限，因此我們提出了一種水利施工臨時擋土墻來解決上述問題。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種水利施工臨時擋土墻，解決了上述背景技術中所提出的問題。

3、(二)技術方案

4、本實用新型為了實現上述目的具體采用以下技術方案：

5、一種水利施工臨時擋土墻，包括固定板，所述固定板的上方設置有便于拆裝固定板的支架組件，所述固定板的底部固定有四個錐形桿，所述固定板的頂部固定有兩個限位座，兩個限位座之間插接有第一擋板，所述第一擋板上方設置有第二擋板，所述第一擋板和第二擋板的頂部均開設有四個插槽，所述第二擋板插接在第一擋板開設的插槽內部，所述固定板的頂部設置有用于對第二擋板進行輔助支撐的加強組件。

6、進一步地，所述支架組件包括設置在固定板頂部的連接架，所述連接架的底部固定有四個支撐桿，同一側兩個支撐桿的底端固定有底板，所述連接架頂部開設的螺紋孔內部螺紋連接有絲桿，所述絲桿的頂端固定有手輪，所述固定板的頂部固定有限位塊，所述限位塊的內部轉動連接有圓形塊，所述絲桿的底端與圓形塊的頂部固定連接。

7、進一步地，所述連接架頂部開設的兩個通孔內部均滑動連接有導向桿，所述導向桿的底端均與固定板的頂部固定連接。

8、進一步地，所述加強組件包括固定在固定板頂部的支撐座，所述第二擋板的一側壁等距開設有t型槽，所述t型槽的內部均滑動連接有t型塊，所述t型塊的一側壁均固定有與支撐座相適配的輔助架，所述輔助架均與支撐座貼合。

9、進一步地，所述固定板的頂部固定有兩個把手，所述把手的表面均固定有防滑橡膠套。

10、進一步地，所述第一擋板和第二擋板的兩側壁均固定有兩個防滑塊。

11、(三)有益效果

12、與現有技術相比，本實用新型提供了一種水利施工臨時擋土墻，具備以下

13、有益效果：

14、本實用新型，通過設置固定板、支架組件、錐形桿、限位座、第一擋板、第二擋板、插槽和加強組件，使用此水利施工臨時擋土墻過程中，在支架組件的配合下，能夠方便的將固定板安裝在泥土的內部以及將其進行取出，從而節省了固定板的安裝時間，同時在第一擋板和第二擋板的配合下，將以往整體的擋土墻板采用了分段的方式進行連接固定，使得擋土墻的高度可自由進行插接調節，且加強組件可進一步對擋土墻進行支撐，從而使其在安裝后會更加穩定。

技術特征：

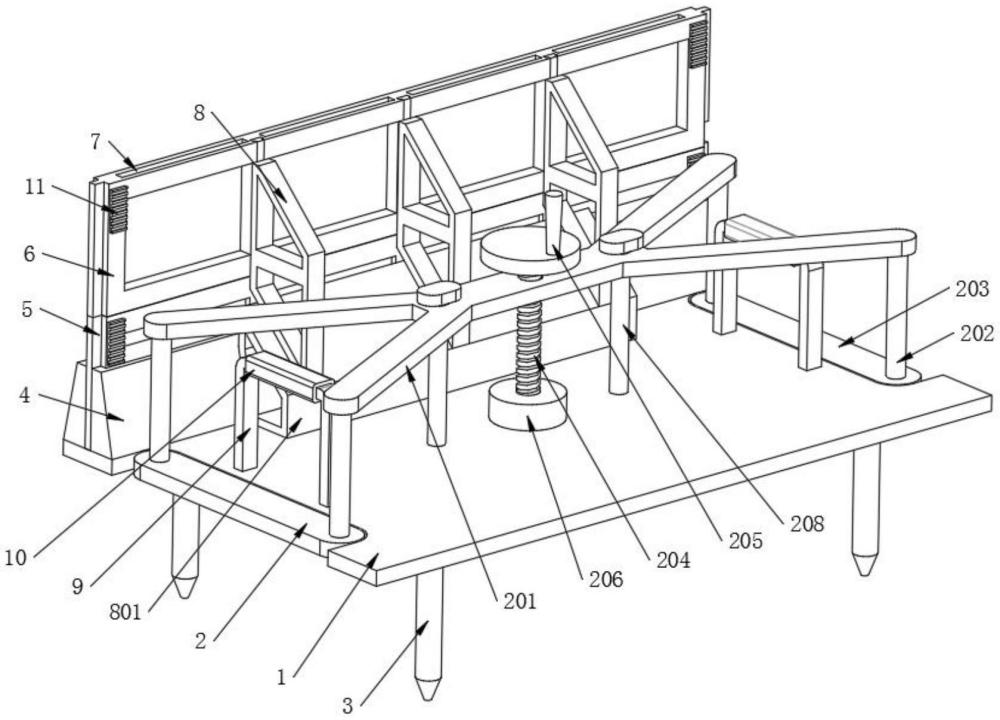

1.一種水利施工臨時擋土墻，包括固定板（1），其特征在于：所述固定板（1）的上方設置有便于拆裝固定板（1）的支架組件（2），所述支架組件（2）包括設置在固定板（1）頂部的連接架（201），所述連接架（201）的底部固定有四個支撐桿（202），同一側兩個支撐桿（202）的底端固定有底板（203），所述連接架（201）頂部開設的螺紋孔內部螺紋連接有絲桿（204），所述絲桿（204）的頂端固定有手輪（205），所述固定板（1）的頂部固定有限位塊（206），所述限位塊（206）的內部轉動連接有圓形塊（207），所述絲桿（204）的底端與圓形塊（207）的頂部固定連接，所述連接架（201）頂部開設的兩個通孔內部均滑動連接有導向桿（208），所述導向桿（208）的底端均與固定板（1）的頂部固定連接，所述固定板（1）的底部固定有四個錐形桿（3），所述固定板（1）的頂部固定有兩個限位座（4），兩個限位座（4）之間插接有第一擋板（5），所述第一擋板（5）上方設置有第二擋板（6），所述第一擋板（5）和第二擋板（6）的頂部均開設有四個插槽（7），所述第二擋板（6）插接在第一擋板（5）開設的插槽（7）內部，所述固定板（1）的頂部設置有用于對第二擋板（6）進行輔助支撐的加強組件（8）。

2.根據權利要求1所述的一種水利施工臨時擋土墻，其特征在于：所述加強組件（8）包括固定在固定板（1）頂部的支撐座（801），所述第二擋板（6）的一側壁等距開設有t型槽（802），所述t型槽（802）的內部均滑動連接有t型塊（803），所述t型塊（803）的一側壁均固定有與支撐座（801）相適配的輔助架（804），所述輔助架（804）均與支撐座（801）貼合。

3.根據權利要求1所述的一種水利施工臨時擋土墻，其特征在于：所述固定板（1）的頂部固定有兩個把手（9），所述把手（9）的表面均固定有防滑橡膠套（10）。

4.根據權利要求1所述的一種水利施工臨時擋土墻，其特征在于：所述第一擋板（5）和第二擋板（6）的兩側壁均固定有兩個防滑塊（11）。

技術總結
本技術屬于水利施工技術領域，尤其為一種水利施工臨時擋土墻，包括固定板，所述固定板的上方設置有便于拆裝固定板的支架組件，所述固定板的底部固定有四個錐形桿，所述固定板的頂部固定有兩個限位座。本技術通過設置固定板、支架組件、錐形桿、限位座、第一擋板、第二擋板、插槽和加強組件，使用此水利施工臨時擋土墻過程中，在支架組件的配合下，能夠方便的將固定板安裝在泥土的內部以及將其進行取出，從而節省了固定板的安裝時間，同時在第一擋板和第二擋板的配合下，將以往整體的擋土墻板采用了分段的方式進行連接固定，使得擋土墻的高度可自由進行插接調節，且加強組件可進一步對擋土墻進行支撐，從而使其在安裝后會更加穩定。

技術研發人員：陳常軍,衛晨
受保護的技術使用者：麗水春江水利建設有限公司
技術研發日：20240703
技術公布日：2025/4/28
