本技術涉及馬桶開關，特別涉及一種新型旋轉按鈕。

背景技術：

1、智能馬桶是一種自動化的潔具用品，具備多種功能以提供更加舒適、衛生和環保的如廁體驗，智能馬桶中的沖水開關為了使用方便大多使用旋轉的扭轉式觸發開關，現有用于智能馬桶的旋轉式開關基本可以滿足日常的使用需求，但仍存在一定的不足之處，其一，現有旋轉式開關大多使用回彈芯片作為轉動后的復位結構，生產成本較高；其二，現有旋轉式開關大多為一體式結構，內部結構損壞時難以進行拆卸檢修，影響了用戶的使用體驗；因此設計一種新型旋轉按鈕是很有必要的。

技術實現思路

1、本實用新型的目的是提供一種新型旋轉按鈕，用以解決現有旋轉式開關大多使用回彈芯片作為轉動后的復位結構，生產成本較高；以及開關大多為一體式結構，內部結構損壞時難以進行拆卸檢修，影響用戶使用體驗的問題。

2、為了解決上述技術問題，本實用新型提供如下技術方案：一種新型旋轉按鈕，包括封蓋、方形塊、支撐柱、內接件、對接塊、限位套筒、半圓槽和旋轉蓋，所述封蓋的頂部中心處設置有方形塊，方形塊的頂部設置有支撐柱，支撐柱轉動連接在內接件底部開設的圓形孔中，內接件的頂部設置有對接塊，對接塊配合套接在半圓槽中，半圓槽開設在限位套筒的底部；內接件轉動連接在支撐臺中，支撐臺設置在頂部支架的底部中心處，支撐臺的底部設置有連接環，連接環的內壁兩側分別設置有第一固定塊和第二固定塊，內接件上套接有彈簧，彈簧的頂部貼合在支撐臺的底部，彈簧的兩端分別設置有第一支桿和第二支桿，第一固定塊上設置有受力塊，受力塊位于第一支桿和第二支桿之間。

3、作為本實用新型的進一步技術方案，所述限位套筒固定在旋轉蓋的內部頂端。

4、作為本實用新型的進一步技術方案，所述頂部支架與支撐臺的連接處設置有支撐架。

5、作為本實用新型的進一步技術方案，所述限位套筒設置在旋轉蓋的內部頂端，且旋轉蓋滑動連接在支撐塊上。

6、作為本實用新型的進一步技術方案，所述支撐塊對稱設置在頂部支架的頂部兩側。

7、作為本實用新型的進一步技術方案，所述連接環通過螺紋配合連接在外接環中，外接環的底部通過螺絲固定連接封蓋，封蓋的頂部一側分別設置有第一開關和第二開關。

8、作為本實用新型的進一步技術方案，所述內接件上分別設置有第一按壓塊和第二按壓塊，內接件的一側設置有受力板，受力板位于第一支桿和第二支桿之間。

9、本實用新型提供的一種新型旋轉按鈕，其優點在于：由外接環上螺紋連接的連接環和頂部支架來固定支撐架，內接件一端的對接塊穿過支撐架套接在限位套筒底部的半圓槽中，進而使旋轉蓋與內接件相互固定構成旋轉按鈕的主要結構，使對接塊與半圓槽相互脫離，再解除外接環與連接環的螺紋連接即可將這個按鈕拆卸開，結構簡單裝配容易，便于在后期進行檢修維護，提高了用戶的使用體驗；通過內接件來支撐彈簧，按鈕裝配后第一固定塊上的受力塊與內接件上的受力板均位于第一支桿與第二支桿之間，轉動過程中受力板與受力塊相互遠離，推動第一支桿第二支桿并拉伸彈簧，由彈簧的彈力提供按鈕的復位動力，替代了現有的回彈芯片復位結構，確保按鈕功能不變的同時減少了按鈕的生產成本。

技術特征：

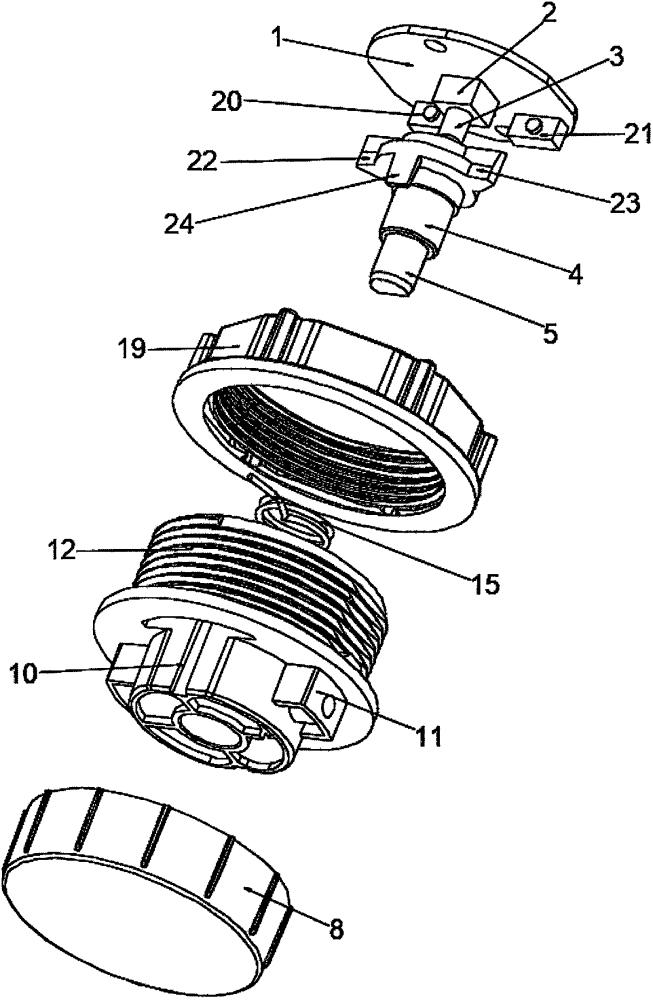

1.一種新型旋轉按鈕，包括封蓋(1)、方形塊(2)、支撐柱(3)、內接件(4)、對接塊(5)、限位套筒(6)、半圓槽(7)和旋轉蓋(8)，其特征在于：所述封蓋(1)的頂部中心處設置有方形塊(2)，方形塊(2)的頂部設置有支撐柱(3)，支撐柱(3)轉動連接在內接件(4)底部開設的圓形孔中，內接件(4)的頂部設置有對接塊(5)，對接塊(5)配合套接在半圓槽(7)中，半圓槽(7)開設在限位套筒(6)的底部；內接件(4)轉動連接在支撐臺(9)中，支撐臺(9)設置在頂部支架(10)的底部中心處，支撐臺(9)的底部設置有連接環(12)，連接環(12)的內壁兩側分別設置有第一固定塊(13)和第二固定塊(14)，內接件(4)上套接有彈簧(15)，彈簧(15)的頂部貼合在支撐臺(9)的底部，彈簧(15)的兩端分別設置有第一支桿(16)和第二支桿(17)，第一固定塊(13)上設置有受力塊(25)，受力塊(25)位于第一支桿(16)和第二支桿(17)之間。

2.根據權利要求1所述的一種新型旋轉按鈕，其特征在于：所述限位套筒(6)固定在旋轉蓋(8)的內部頂端。

3.根據權利要求1所述的一種新型旋轉按鈕，其特征在于：所述頂部支架(10)與支撐臺(9)的連接處設置有支撐架(11)。

4.根據權利要求1所述的一種新型旋轉按鈕，其特征在于：所述限位套筒(6)設置在旋轉蓋(8)的內部頂端，且旋轉蓋(8)滑動連接在支撐塊(18)上。

5.根據權利要求4所述的一種新型旋轉按鈕，其特征在于：所述支撐塊(18)對稱設置在頂部支架(10)的頂部兩側。

6.根據權利要求1所述的一種新型旋轉按鈕，其特征在于：所述連接環(12)通過螺紋配合連接在外接環(19)中，外接環(19)的底部通過螺絲固定連接封蓋(1)，封蓋(1)的頂部一側分別設置有第一開關(20)和第二開關(21)。

7.根據權利要求1所述的一種新型旋轉按鈕，其特征在于：所述內接件(4)上分別設置有第一按壓塊(22)和第二按壓塊(23)，內接件(4)的一側設置有受力板(24)，受力板(24)位于第一支桿(16)和第二支桿(17)之間。

技術總結
本技術公開了一種新型旋轉按鈕，包括封蓋、方形塊、支撐柱、內接件、對接塊、限位套筒、半圓槽和旋轉蓋，所述封蓋的頂部中心處設置有方形塊，方形塊的頂部設置有支撐柱，支撐柱轉動連接在內接件底部開設的圓形孔中，內接件的頂部設置有對接塊，本技術，由外接環上螺紋連接的連接環和頂部支架來固定支撐架，內接件一端的對接塊穿過支撐架套接在限位套筒底部的半圓槽中，進而使旋轉蓋與內接件相互固定構成旋轉按鈕的主要結構，結構簡單裝配容易，便于在后期進行檢修維護，提高了用戶的使用體驗；由彈簧的彈力提供按鈕的復位動力，替代了現有的回彈芯片復位結構，確保按鈕功能不變的同時減少了按鈕的生產成本。
