本發明屬于基坑降水，具體涉及一種基坑降水裝置。

背景技術：

1、申請號為202321759401.6公開了一種井點基坑降水裝置，通過啟動第一伺服電機一，第一伺服電機一的輸出端帶動第一螺紋桿轉動，第一螺紋桿帶動移動板移動，可以帶動抽水泵、豎管、波紋管、連接管和抽水管移動，進而使得抽水管可以移動至其余凹下去的坑中，可以將基坑中的水完全抽出；

2、但該裝置在通過抽水管進行抽水時，抽水管口容易被異物堵塞，影響抽水效率；部分現有的抽水管會在管口設置金屬網罩，雖然金屬網罩能阻隔大量的異物，但是會有淤泥隨著水流進入抽水管，當淤泥粘附在抽水管的內壁上后，也會導致抽水管抽水堵塞，實用性較差。

技術實現思路

1、為了解決上述現有技術中存在的淤泥容易進入抽水管的問題，本發明提供一種基坑降水裝置，采用過濾網板結合毛刷桿達到防止淤泥進入抽水管的效果，其具體技術方案為：一種基坑降水裝置，包括：移動體，所述移動體的頂端安裝有轉動機構，所述轉動機構的頂端連接有安裝座，所述安裝座的中部鉸接有頂板，所述頂板遠離所述安裝座的一端開設有滑槽，所述滑槽內滑動連接有延伸桿，所述延伸桿遠離所述頂板的一端連接有安裝架，所述安裝架的中部轉動連接有收卷輪，所述收卷輪的中部繞設有抽水管，所述抽水管的底端連接有抽水部件，所述抽水部件的內部連接有過濾網板；所述抽水部件包括：頂殼體和金屬底網，所述抽水管的底端連接有頂殼體，所述頂殼體的底端連接有金屬底網，所述頂殼體的外壁上連接有連接環一，所述金屬底網的外壁上連接有連接環二，所述連接環一與所述連接環二之間連接有鎖緊螺栓。

2、優選的，所述頂殼體的頂端中心處開設有抽水口，所述抽水管與所述抽水口相連。

3、優選的，所述頂殼體的內壁上連接有連接架，所述連接架位于所述過濾網板的上方，所述連接架的頂端中心處安裝有電機一，所述電機一的輸出端連接有轉軸，所述轉軸的底端延伸至所述過濾網板的下方，所述轉軸的底端可拆卸連接有轉塊，所述轉塊的兩側外壁上均連接有毛刷桿，所述毛刷桿與所述過濾網板相貼合。

4、優選的，所述過濾網板的兩側外壁上均連接有連接塊，所述頂殼體的兩側內壁對稱開設有兩個直槽，所述直槽的底端開通至所述頂殼體的底端，所述直槽的頂端開設有弧形槽，所述連接塊與所述直槽和弧形槽均相適配。

5、優選的，所述連接架的頂端中心處安裝有防水殼，所述防水殼位于所述電機一的外側。

6、優選的，所述移動體的底端四角均連接有底輪，所述移動體的頂端鉸接有液壓缸一，所述液壓缸一的輸出軸與所述頂板相連，所述頂板的頂端固定連接有液壓缸二，所述液壓缸二的輸出軸與所述延伸桿相連。

7、優選的，所述移動體的一側開設有內槽，所述轉動機構包括：轉盤、電機二、連接軸一、錐齒輪一、連接軸二、錐齒輪二、連接軸三、錐齒輪三和錐齒輪四，所述移動體的頂端分別安裝有轉盤和電機二，所述內槽的內底端安裝有軸承座一，所述軸承座一的中心孔內套裝有連接軸三，所述連接軸三的兩端分別套裝有錐齒輪三和錐齒輪四，所述錐齒輪三的頂端嚙合有錐齒輪二，所述錐齒輪四的頂端嚙合有錐齒輪一，所述錐齒輪一的中心孔內套裝有連接軸一，所述連接軸一與所述轉盤相連，所述錐齒輪二的中心孔內套裝有連接軸二，所述連接軸二與所述電機二相連。

8、優選的，所述內槽的開口處連接有插板，所述插板靠近所述移動體的一端對稱開設有兩個卡槽，所述移動體的一側外壁上連接有兩個所述卡塊，所述卡塊與所述卡槽一一對應，所述卡塊與所述卡槽相適配；所述插板遠離所述移動體的一端開設有開槽，所述開槽與兩個所述卡槽之間均開設有滑槽，所述開槽的開口處安裝有擋板，所述開槽內轉動連接有蝸桿，所述擋板的外壁上轉動連接有旋鈕，所述蝸桿與所述旋鈕相連，所述開槽的內壁上安裝有軸承座二，所述軸承座二的中心孔內套裝有雙螺紋桿，所述雙螺紋桿的中部外壁上套裝有蝸輪，所述蝸輪與所述蝸桿相嚙合，所述滑槽內滑動連接有滑塊，兩個所述滑塊對稱螺紋套裝在所述雙螺紋桿的外壁上，兩個所述卡塊的相對端均開設有插槽，所述滑塊與所述插槽相適配；所述滑槽的內壁上開設有限位槽，所述限位槽內滑動連接有限位塊，所述限位塊與所述滑塊相連。

9、本發明的一種基坑降水裝置，與現有技術相比，有益效果為：

10、1，該基坑降水裝置，通過連接環一和連接環二將頂殼體和金屬底網相連，使金屬底網防止大型異物進入抽水部件內；并通過將過濾網板安裝在頂殼體內，通過過濾網板對淤泥進行過濾，防止淤泥等細小異物進入抽水管；

11、2，通過電機一帶動轉軸轉動，使轉軸帶動轉塊和毛刷桿轉動，毛刷桿對過濾網板進行清理，避免淤泥等異物粘附在過濾網板表面，影響抽水效率；

12、3，通過底輪便于移動整個移動體的位置，并通過液壓缸一和液壓缸二配合，改變抽水部件的延伸長度和角度，以便適用不同的抽水環境；

13、4，通過電機二帶動轉盤轉動，使轉盤帶動頂部的頂板、收卷輪和抽水部件進行轉動，以此改變抽水部件的抽水方位；并通過在內槽的開口處安裝插板，防止異物進入內槽中，影響轉動機構的傳動。

技術特征：

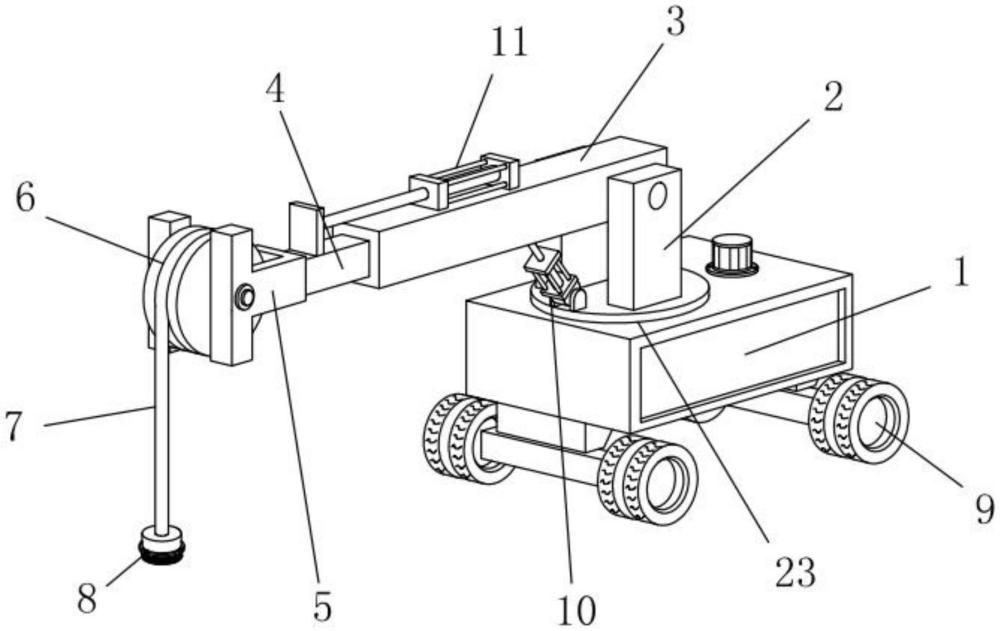

1.一種基坑降水裝置，包括：移動體(1)，其特征在于，所述移動體(1)的頂端安裝有轉動機構(23)，所述轉動機構(23)的頂端連接有安裝座(2)，所述安裝座(2)的中部鉸接有頂板(3)，所述頂板(3)遠離所述安裝座(2)的一端開設有滑槽，所述滑槽內滑動連接有延伸桿(4)，所述延伸桿(4)遠離所述頂板(3)的一端連接有安裝架(5)，所述安裝架(5)的中部轉動連接有收卷輪(6)，所述收卷輪(6)的中部繞設有抽水管(7)，所述抽水管(7)的底端連接有抽水部件(8)，所述抽水部件(8)的內部連接有過濾網板(16)；所述抽水部件(8)包括：頂殼體(81)和金屬底網(82)，所述抽水管(7)的底端連接有頂殼體(81)，所述頂殼體(81)的底端連接有金屬底網(82)，所述頂殼體(81)的外壁上連接有連接環一(83)，所述金屬底網(82)的外壁上連接有連接環二(84)，所述連接環一(83)與所述連接環二(84)之間連接有鎖緊螺栓(85)。

2.根據權利要求1所述的基坑降水裝置，其特征在于，所述頂殼體(81)的頂端中心處開設有抽水口(12)，所述抽水管(7)與所述抽水口(12)相連。

3.根據權利要求1所述的基坑降水裝置，其特征在于，所述頂殼體(81)的內壁上連接有連接架(13)，所述連接架(13)位于所述過濾網板(16)的上方，所述連接架(13)的頂端中心處安裝有電機一(14)，所述電機一(14)的輸出端連接有轉軸(17)，所述轉軸(17)的底端延伸至所述過濾網板(16)的下方，所述轉軸(17)的底端可拆卸連接有轉塊(18)，所述轉塊(18)的兩側外壁上均連接有毛刷桿(19)，所述毛刷桿(19)與所述過濾網板(16)相貼合。

4.根據權利要求2所述的基坑降水裝置，其特征在于，所述過濾網板(16)的兩側外壁上均連接有連接塊(22)，所述頂殼體(81)的兩側內壁對稱開設有兩個直槽(20)，所述直槽(20)的底端開通至所述頂殼體(81)的底端，所述直槽(20)的頂端開設有弧形槽(21)，所述連接塊(22)與所述直槽(20)和弧形槽(21)均相適配。

5.根據權利要求4所述的基坑降水裝置，其特征在于，所述連接架(13)的頂端中心處安裝有防水殼(15)，所述防水殼(15)位于所述電機一(14)的外側。

6.根據權利要求1所述的基坑降水裝置，其特征在于，所述移動體(1)的底端四角均連接有底輪(9)，所述移動體(1)的頂端鉸接有液壓缸一(10)，所述液壓缸一(10)的輸出軸與所述頂板(3)相連，所述頂板(3)的頂端固定連接有液壓缸二(11)，所述液壓缸二(11)的輸出軸與所述延伸桿(4)相連。

7.根據權利要求1所述的基坑降水裝置，其特征在于，所述移動體(1)的一側開設有內槽(24)，所述轉動機構(23)包括：轉盤(231)、電機二(232)、連接軸一(233)、錐齒輪一(234)、連接軸二(235)、錐齒輪二(236)、連接軸三(238)、錐齒輪三(239)和錐齒輪四(2310)，所述移動體(1)的頂端分別安裝有轉盤(231)和電機二(232)，所述內槽(24)的內底端安裝有軸承座一(237)，所述軸承座一(237)的中心孔內套裝有連接軸三(238)，所述連接軸三(238)的兩端分別套裝有錐齒輪三(239)和錐齒輪四(2310)，所述錐齒輪三(239)的頂端嚙合有錐齒輪二(236)，所述錐齒輪四(2310)的頂端嚙合有錐齒輪一(234)，所述錐齒輪一(234)的中心孔內套裝有連接軸一(233)，所述連接軸一(233)與所述轉盤(231)相連，所述錐齒輪二(236)的中心孔內套裝有連接軸二(235)，所述連接軸二(235)與所述電機二(232)相連。

8.根據權利要求7所述的基坑降水裝置，其特征在于，所述內槽(24)的開口處連接有插板(25)，所述插板(25)靠近所述移動體(1)的一端對稱開設有兩個卡槽(34)，所述移動體(1)的一側外壁上連接有兩個所述卡塊(32)，所述卡塊(32)與所述卡槽(34)一一對應，所述卡塊(32)與所述卡槽(34)相適配；所述插板(25)遠離所述移動體(1)的一端開設有開槽(26)，所述開槽(26)與兩個所述卡槽(34)之間均開設有滑槽(35)，所述開槽(26)的開口處安裝有擋板(27)，所述開槽(26)內轉動連接有蝸桿(28)，所述擋板(27)的外壁上轉動連接有旋鈕(29)，所述蝸桿(28)與所述旋鈕(29)相連，所述開槽(26)的內壁上安裝有軸承座二(37)，所述軸承座二(37)的中心孔內套裝有雙螺紋桿(31)，所述雙螺紋桿(31)的中部外壁上套裝有蝸輪(30)，所述蝸輪(30)與所述蝸桿(28)相嚙合，所述滑槽(35)內滑動連接有滑塊(36)，兩個所述滑塊(36)對稱螺紋套裝在所述雙螺紋桿(31)的外壁上，兩個所述卡塊(32)的相對端均開設有插槽(33)，所述滑塊(36)與所述插槽(33)相適配；所述滑槽(35)的內壁上開設有限位槽(38)，所述限位槽(38)內滑動連接有限位塊(39)，所述限位塊(39)與所述滑塊(36)相連。

技術總結
本發明提供了一種基坑降水裝置，屬于基坑降水技術領域；包括：移動體，所述移動體的頂端安裝有安裝座，所述安裝座的中部鉸接有頂板，所述頂板遠離所述安裝座的一端開設有滑槽，所述滑槽內滑動連接有延伸桿，所述延伸桿遠離所述頂板的一端連接有安裝架，所述安裝架的中部轉動連接有收卷輪。該基坑降水裝置，通過連接環一和連接環二將頂殼體和金屬底網相連，使金屬底網防止大型異物進入抽水部件內；并通過將過濾網板安裝在頂殼體內，通過過濾網板對淤泥進行過濾，防止淤泥等細小異物進入抽水管；通過電機一帶動轉軸轉動，使轉軸帶動轉塊和毛刷桿轉動，毛刷桿對過濾網板進行清理，避免淤泥等異物粘附在過濾網板表面，影響抽水效率。

技術研發人員：劉永祥,王清華,謝連仲,王海波,張鵬
受保護的技術使用者：中交第一航務工程局有限公司
技術研發日：
技術公布日：2025/4/28
