本技術涉及基坑支護，尤其涉及一種軟土地基深基坑支護裝置。

背景技術：

1、房屋建筑地基支護裝置，是為保證地下結構施工及基坑周邊環境的安全，對基坑側壁及周邊環境采用的裝置，具有支擋、加固與保護的作用；在軟土、高地下水位及其他復雜場地條件下開挖地基，很容易產生土體滑移、基坑失穩、樁體變位、坑底隆起等問題，對周邊建筑物、地下構筑物及管線的安全造成較大威脅；當前主要采用的措施是通過柱樁將防護板豎立在基坑側壁旁，然后使防護板對土體進行阻擋，避免其滑落至基坑內。

2、經檢索，申請號為cn202020713514.2的專利公開了一種用于軟土地基的深基坑支護結構，包括豎孔，豎孔設置在基坑斜壁邊緣，豎孔的數量設置為多個，多個豎孔呈線性陣列分布，多個豎孔內部通過混凝土均澆筑有基座，多個基座頂部均設有支撐結構，相鄰支撐結構之間設置有連接管。該結構通過在基坑側壁設置有多個均勻分布的支撐結構，并由插釘和拉繩固定頂桿，并通過澆筑的混凝土和支撐桿對底桿進行支撐，相比常見的噴錨支護的方式防護效果更好。

3、但是，現有基坑支護結構在應用于軟土地質時，主要采用的剛性支撐，施工時，首先需要對軟土地基采用鉆孔灌注樁等地基加固，在此基礎上，在基坑內采用鋼筋混凝內支撐的方式對基坑進行支護處理，該方式施工周期長，過程復雜，因此需要改進。

技術實現思路

1、為了解決現有技術所存在的上述問題，本發明提供了一種軟土地基深基坑支護裝置。

2、本實用新型的技術方案如下：

3、一種軟土地基深基坑支護裝置，包括支護板，支護底板和斜撐桿，支護底板設于基坑底部，支護板垂直于支護底板且支護板的頂部通過錨固結構沿著基坑的側壁進行固定設置，支護板外側設有若干插座用于插接固定橫向支撐桿的兩端；斜撐桿的上端與橫向支撐桿相抵接，斜撐桿的底端與支護底板相抵接。

4、優選的，支護板上設有第一插腳貫穿支護板插入基坑內，支護底板上設有第二插腳，且第二插腳貫穿支護底板插入至基坑內；第一插腳位于橫向支撐桿的上方。

5、優選的，第一插腳內設有排水槽，排水槽的一端與支護板的外壁相連通；第一插腳的上側面外壁設有若干透水口，且若干透水口均沿著第一插腳的軸線方向延伸設置，各個透水口均與排水槽相連通。

6、優選的，透水口截面呈扇形設置且扇形圓心位置與第一插腳的軸線相重疊。

7、優選的，第一插腳內設有過濾網，過濾網內側設有內撐環，且內撐環通過連接桿固定連接。

8、優選的，第一插腳兩側對稱設有集水斗，集水斗的開口端朝上設置，集水斗的下端與第一插腳上的透水口相連通。

9、優選的，第二插腳包括左插腳和右插腳，左插腳傾斜貫穿支護底板后插入基坑內且保持底端方向朝向支護板，右插腳保持與支護底板方向垂直后貫穿支護底板并插入基坑。

10、優選的，支護板與支護底板之間的連接處設有集水槽，集水槽位于排水槽出水口的下側。

11、優選的，錨固結構包括錨繩、錨釘和連接頭，連接頭夾緊至相鄰兩支護板的連接處，連接頭通過錨繩連接錨釘，錨釘錨入基坑的軟土中。

12、本實用新型具有如下有益效果：

13、本實用新型通過設置支護板、支護底板、斜撐桿、橫向支撐桿以及插座，實現深基坑支護裝置的快速便捷的安裝支護，同時橫向支撐桿與插座的配合可以提高支護板的支護穩定性，斜撐桿不僅僅用于支護支護板，同時也是給予橫向支撐桿一定的支撐固定作用；

14、本實用新型通過設置第一插腳，第一插腳內設置有排水槽，并配合集水斗進行收集，在雨天時，雨水向下滲透，可以對軟土地基內的雨水進行收集作用，減少軟土地基的含水量，減少軟土地基基坑垮塌的風險。

技術特征：

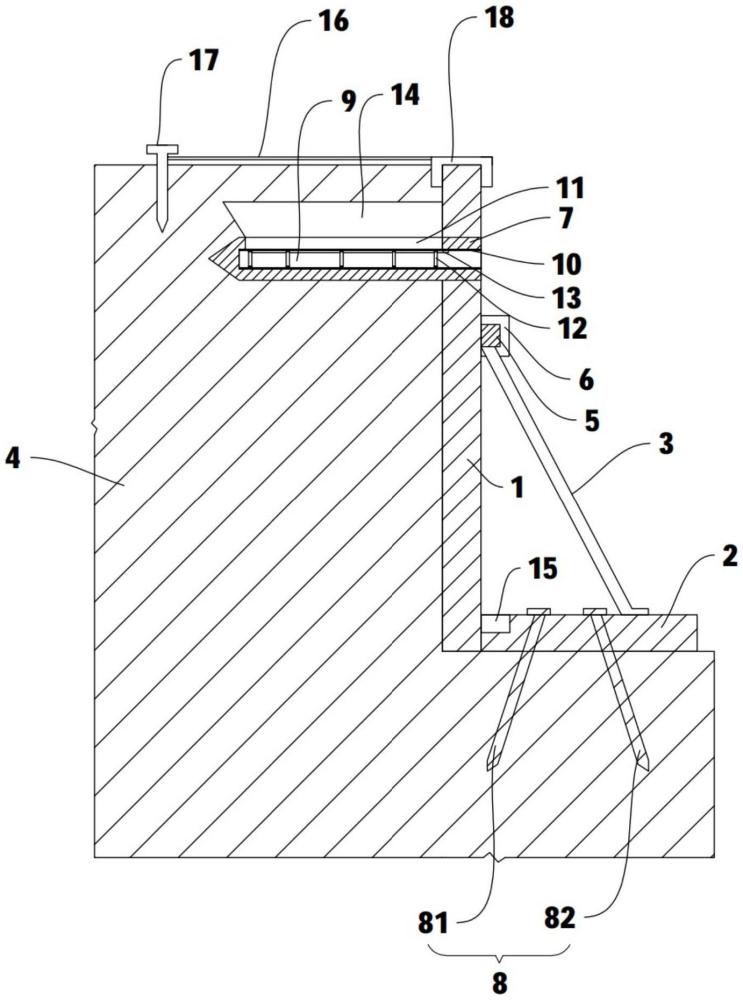

1.一種軟土地基深基坑支護裝置，包括支護板(1)，支護底板(2)和斜撐桿(3)，其特征在于：所述支護底板(2)設于基坑(4)底部，所述支護板(1)垂直于支護底板(2)且支護板(1)的頂部通過錨固結構沿著基坑(4)的側壁進行固定設置，所述支護板(1)外側設有若干插座(6)用于插接固定橫向支撐桿(5)的兩端；所述斜撐桿(3)的上端與橫向支撐桿(5)相抵接，斜撐桿(3)的底端與支護底板(2)相抵接。

2.根據權利要求1所述的一種軟土地基深基坑支護裝置，其特征在于：所述支護板(1)上設有第一插腳(7)貫穿支護板(1)插入基坑(4)內，支護底板(2)上設有第二插腳(8)，且第二插腳(8)貫穿支護底板(2)插入至基坑(4)內；所述第一插腳(7)位于橫向支撐桿(5)的上方。

3.根據權利要求2所述的一種軟土地基深基坑支護裝置，其特征在于：所述第一插腳(7)內設有排水槽(9)，所述排水槽(9)的一端與支護板(1)的外壁相連通；所述第一插腳(7)的上側面外壁設有若干透水口(11)，且若干透水口(11)均沿著第一插腳(7)的軸線方向延伸設置，各個透水口(11)均與排水槽(9)相連通。

4.根據權利要求3所述的一種軟土地基深基坑支護裝置，其特征在于：所述透水口(11)截面呈扇形設置且扇形圓心位置與第一插腳(7)的軸線相重疊。

5.根據權利要求3所述的一種軟土地基深基坑支護裝置，其特征在于：所述第一插腳(7)內設有過濾網(10)，所述過濾網(10)內側設有內撐環(12)，且內撐環(12)通過連接桿(13)固定連接。

6.根據權利要求2所述的一種軟土地基深基坑支護裝置，其特征在于：所述第一插腳(7)兩側對稱設有集水斗(14)，所述集水斗(14)的開口端朝上設置，集水斗(14)的下端與第一插腳(7)上的透水口(11)相連通。

7.根據權利要求2所述的一種軟土地基深基坑支護裝置，其特征在于：所述第二插腳(8)包括左插腳(81)和右插腳(82)，所述左插腳(81)傾斜貫穿支護底板(2)后插入基坑(4)內且保持底端方向朝向支護板(1)，右插腳(82)保持與支護底板(2)方向垂直后貫穿支護底板(2)并插入基坑(4)。

8.根據權利要求1所述的一種軟土地基深基坑支護裝置，其特征在于：所述支護板(1)與支護底板(2)之間的連接處設有集水槽(15)，集水槽(15)位于排水槽(9)出水口的下側。

9.根據權利要求1所述的一種軟土地基深基坑支護裝置，其特征在于：所述錨固結構包括錨繩(16)、錨釘(17)和連接頭(18)，所述連接頭(18)夾緊至相鄰兩支護板(1)的連接處，連接頭(18)通過錨繩(16)連接錨釘(17)，錨釘(17)錨入基坑(4)的軟土中。

技術總結
本技術公開了一種軟土地基深基坑支護裝置，包括支護板，支護底板和斜撐桿，支護底板設于基坑底部，支護板垂直于支護底板且支護板的頂部通過錨固結構沿著基坑的側壁進行固定設置，支護板外側設有若干插座用于插接固定橫向支撐桿的兩端；斜撐桿的上端與橫向支撐桿相抵接，斜撐桿的底端與支護底板相抵接；本技術通過設置支護板、支護底板、斜撐桿、橫向支撐桿以及插座，實現深基坑支護裝置的快速便捷的安裝支護，同時橫向支撐桿與插座的配合可以提高支護板的支護穩定性，斜撐桿不僅僅用于支護支護板，同時也是給予橫向支撐桿一定的支撐固定作用。
