本技術涉及供水裝置，尤其涉及一種集水體冷、熱恒溫控制一體化的供水裝置。

背景技術：

1、恒溫供水裝置是實驗室中常用的設備之一，其目的就是用于提供一定溫度的實驗用水。

2、現有技術中，如公告號為cn206949206u的專利申請公開了一種畜牧養殖場供水設備的水溫控制裝置，通過在供水水箱設有制冷器、加熱底座、溫度傳感器和控制箱，使裝置能夠通過設定水溫后，裝置自動對水箱內水的溫度進行檢測，從而進行水溫的自動加熱或換熱散熱控制，實現供水的溫度自動調節。

3、但是，上述現有技術中，制冷采用的是圓環形狀的制冷板，并鎖接在水箱箱體的外周面上。由于水箱箱體的常常為鐵皮箱，若是需要得水箱箱體內的水進行保溫時，由于水箱箱體的外周面上套設有圓環形狀的制冷板，因此不利于采用保溫棉包裹水箱箱體，導致水箱箱體的保溫性能較差。

技術實現思路

1、本實用新型的主要目的是提出一種集水體冷、熱恒溫控制一體化的供水裝置，旨在解決上述技術問題。

2、為實現上述目的，本實用新型提出一種集水體冷、熱恒溫控制一體化的供水裝置，包括集水箱和水管，水管的進水端連接至水源，水管的出水端伸入至集水箱的內部，還包括制冷結構和加熱結構；所述加熱結構為設置在所述集水箱內部的加熱管；所述制冷結構包括壓縮機、冷凝管、以及設置在集水箱內部的蒸發器；蒸發器的出口與壓縮機的進口通過壓縮機進氣口管道連接，冷凝管的進口與壓縮機的出口通過壓縮機排氣口管道連接；冷凝管的出口依次串聯干燥過濾器、毛細管之后連接至蒸發器的進口；冷凝管內填充有制冷劑；在所述冷凝管的一側設置有用于輔助冷凝的風扇；在所述集水箱上設置有排水口；在所述集水箱的外表面上包裹有保溫棉。

3、優選的，在所述水管的出水端設置有變頻水泵。

4、優選的，所述制冷結構的壓縮機進氣口管道包括有保溫棉。

5、優選的，所述制冷結構還包括設置在壓縮機上的壓力表，壓力表用于監測壓縮機的壓力。

6、優選的，所述加熱管為u型電加熱管，且加熱管插設在所述集水箱的側壁上，加熱管與集水箱的接口處采用防水膠帶密封。

7、優選的，供水裝置還包括溫控裝置，溫控裝置包括空氣開關、交流接觸器、制冷溫控器、制熱溫控器、以及設置在集水箱內的感溫探頭；空氣開關與交流接觸器電連接；交流接觸器分別與制冷溫控器、制熱溫控器電連接；交流接觸器分別與壓縮機、風扇、加熱管電連接；制冷溫控器和制熱溫控器均與感溫探頭電連接。

8、優選的，所述感溫探頭的數量為兩個，分別為第一感溫探頭和第二感溫探頭；第一感溫探頭與所述制冷溫控器電連接；第二感溫探頭與所述制熱溫控器電連接；所述空氣開關、交流接觸器、制冷溫控器、制熱溫控器均集成安裝在溫控箱上。

9、優選的，所述毛細管的出口端插入至集水箱的內部后與所述蒸發器的進口連接；在所述毛細管的出口端外周面與集水箱的插孔之間設置有密封膠。

10、優選的，所述壓縮機進氣口管道的入口端插入至集水箱的內部后與所述蒸發器的出口連接；在所述壓縮機進氣口管道的入口端外周面與集水箱的插孔之間設置有密封膠。

11、優選的，所述蒸發器由進口端至出口端方向，采用逐漸下降盤繞的方式貼合安裝在所述集水箱的內壁上；所述冷凝管為螺旋管結構。

12、由于采用了上述技術方案，本實用新型的有益效果如下：

13、(1)在本實用新型中，采用壓縮機、冷凝管、以及設置在集水箱內部的蒸發器構成的制冷結構對水箱中的水進行制冷，由于將蒸發器設置在集水箱的內部，便于在集水箱的外表面包裹保溫棉，既保證制冷效果的同時還可以保證保溫效果，有效地克服了現有技術中不利于采用保溫棉包裹水箱箱體，導致水箱箱體的保溫性能較差的問題。

14、(2)在本實用新型中，采用壓縮機、冷凝管、以及設置在集水箱內部的蒸發器構成的制冷結構，利用毛細管內部的細小孔徑限制制冷劑的流動，從而控制制冷劑在不同區域之間的壓力差。在進行制冷時，在壓縮機的作用下制冷劑會被壓縮成高壓氣體，然后通過冷凝管釋放熱量將制冷劑冷卻成高壓液體，高壓液體制冷劑進入毛細管后，由于毛細管內部的細小孔徑，流動的速度和壓力將會減小，制冷劑通過毛細管流動后，壓力降使得其流速和壓力都顯著降低，變為低壓液體進入到蒸發器內，此時制冷劑會進一步蒸發，吸取集水箱內部水體的熱量，并將其帶走，在壓縮機的作用下會被壓縮成高壓氣體進入到冷凝管中，重復上述過程。在本實用新型中，通過采用上述制冷結構，制冷效果好，有利于進行快速制冷。

15、(3)在本實用新型中，通過在毛細管之前設置干燥過濾器，可以起到過濾雜質和水分的目的。

16、(4)在本實用新型中，通過利用空氣開關、交流接觸器、制冷溫控器、制熱溫控器、以及設置在集水箱內的感溫探頭構成的溫控裝置，實現了水體冷、熱恒溫控制一體化，可用于工程中給排水的室內模擬實驗。

技術特征：

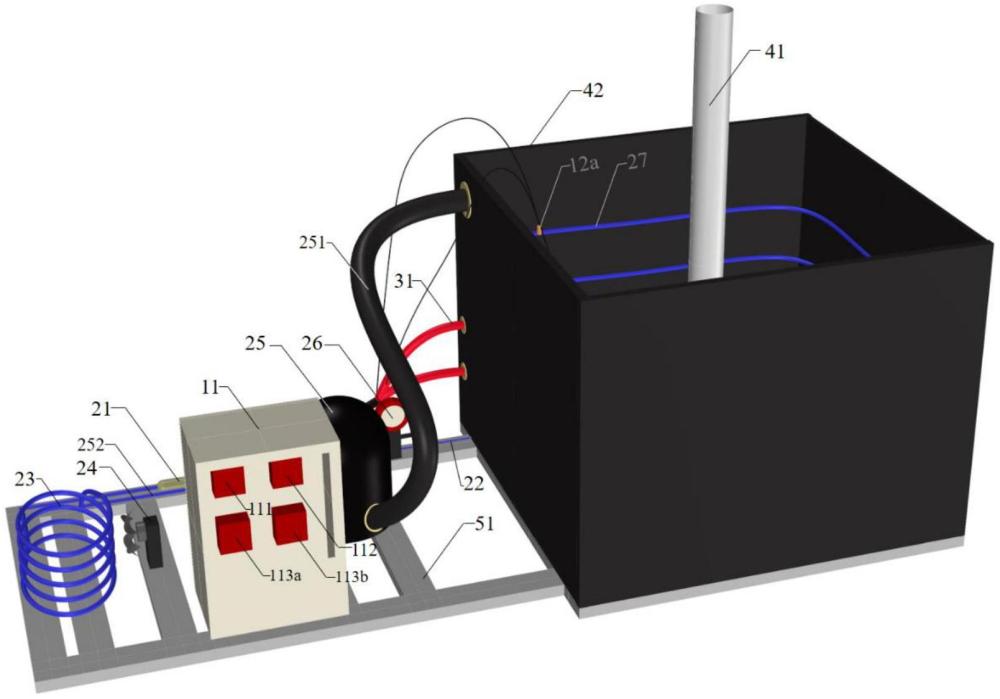

1.一種集水體冷、熱恒溫控制一體化的供水裝置，包括集水箱(42)和水管(41)，水管(41)的進水端連接至水源，水管(41)的出水端伸入至集水箱(42)的內部，其特征在于：還包括制冷結構和加熱結構；

2.如權利要求1所述的一種集水體冷、熱恒溫控制一體化的供水裝置，其特征在于：在所述水管(41)的出水端設置有變頻水泵(43)。

3.如權利要求1所述的一種集水體冷、熱恒溫控制一體化的供水裝置，其特征在于：所述制冷結構的壓縮機進氣口管道(251)包括有保溫棉。

4.如權利要求1所述的一種集水體冷、熱恒溫控制一體化的供水裝置，其特征在于：所述制冷結構還包括設置在壓縮機(25)上的壓力表(26)，壓力表(26)用于監測壓縮機(25)的壓力。

5.如權利要求1所述的一種集水體冷、熱恒溫控制一體化的供水裝置，其特征在于：所述加熱管(31)為u型電加熱管，且加熱管(31)插設在所述集水箱(42)的側壁上，加熱管(31)與集水箱(42)的接口處采用防水膠帶密封。

6.如權利要求1所述的一種集水體冷、熱恒溫控制一體化的供水裝置，其特征在于：還包括溫控裝置，溫控裝置包括空氣開關(111)、交流接觸器(112)、制冷溫控器(113a)、制熱溫控器(113b)、以及設置在集水箱(42)內的感溫探頭(12)；空氣開關(111)與交流接觸器(112)電連接；交流接觸器(112)分別與制冷溫控器(113a)、制熱溫控器(113b)電連接；交流接觸器(112)分別與壓縮機(25)、風扇(24)、加熱管(31)電連接；制冷溫控器(113a)和制熱溫控器(113b)均與感溫探頭(12)電連接。

7.如權利要求6所述的一種集水體冷、熱恒溫控制一體化的供水裝置，其特征在于：所述感溫探頭(12)的數量為兩個，分別為第一感溫探頭(12a)和第二感溫探頭(12b)；第一感溫探頭(12a)與所述制冷溫控器(113a)電連接；第二感溫探頭(12b)與所述制熱溫控器(113b)電連接；所述空氣開關(111)、交流接觸器(112)、制冷溫控器(113a)、制熱溫控器(113b)均集成安裝在溫控箱(11)上。

8.如權利要求1所述的一種集水體冷、熱恒溫控制一體化的供水裝置，其特征在于：所述毛細管(22)的出口端插入至集水箱(42)的內部后與所述蒸發器(27)的進口連接；在所述毛細管(22)的出口端外周面與集水箱(42)的插孔之間設置有密封膠。

9.如權利要求1所述的一種集水體冷、熱恒溫控制一體化的供水裝置，其特征在于：所述壓縮機進氣口管道(251)的入口端插入至集水箱(42)的內部后與所述蒸發器(27)的出口連接；在所述壓縮機進氣口管道(251)的入口端外周面與集水箱(42)的插孔之間設置有密封膠。

10.如權利要求1所述的一種集水體冷、熱恒溫控制一體化的供水裝置，其特征在于：所述蒸發器(27)由進口端至出口端方向，采用逐漸下降盤繞的方式貼合安裝在所述集水箱(42)的內壁上；所述冷凝管(23)為螺旋管結構。

技術總結
本技術涉及供水裝置技術領域，尤其涉及一種集水體冷、熱恒溫控制一體化的供水裝置，包括集水箱和水管，水管的進水端連接至水源，水管的出水端伸入至集水箱的內部，還包括制冷結構和加熱結構；所述加熱結構為設置在所述集水箱內部的加熱管；所述制冷結構包括壓縮機、冷凝管、以及設置在集水箱內部的蒸發器；蒸發器的出口與壓縮機的進口通過壓縮機進氣口管道連接，冷凝管的進口與壓縮機的出口通過壓縮機排氣口管道連接；冷凝管的出口依次串聯干燥過濾器、毛細管之后連接至蒸發器的進口；冷凝管內填充有制冷劑；在所述冷凝管的一側設置有用于輔助冷凝的風扇；在所述集水箱上設置有排水口；在所述集水箱的外表面上包裹有保溫棉。

技術研發人員：饒軍應,熊鵬,李元,陶鐵軍,梁中勇,呂建兵,葉飛,劉寧,馮力
受保護的技術使用者：貴州大學
技術研發日：20240715
技術公布日：2025/4/28
