本技術涉及電力工程，尤其涉及一種電力工程施工用給排水裝置。

背景技術：

1、水利工程是為消除水害和開發利用水資源而修建的工程。按其服務對象分為防洪工程、農田水利工程、水力發電工程、航道和港口工程、供水和排水裝置、環境水利工程、海涂圍墾工程等。可同時為防洪、供水、灌溉、發電等多種目標服務的水利工程，稱為綜合利用水利工程。水利工程需要修建壩、堤、溢洪道、水閘、進水口、渠道、渡漕、筏道、魚道等不同類型的水工建筑物，以實現其目標。

2、在水利工程施工的過程中，當施工區域內出現積水時，為了防止積水漫灌建筑設施，需要利用排水裝置將積水排出，現有的排水裝置經常會發生堵塞，排水系統堵塞會嚴重影響建筑工地施工，在堵塞以后需要清理疏通，因此，需要一種電力工程施工用給排水裝置來解決上述問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在排水裝置經常會發生堵塞，排水系統堵塞會嚴重影響建筑工地施工的問題，而提出的一種電力工程施工用給排水裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種電力工程施工用給排水裝置，包括排水管，所述排水管的表面固定連通有連通罩，所述連通罩的內部設有轉桿，所述轉桿的表面等間距固定連接有輸送扇葉，所述排水管的一端固定并連通有過濾箱，所述過濾箱的內部固定連接有固定板，所述固定板的一端固定連接有過濾斜板，所述過濾箱的內部且靠近一端設有收集箱，所述收集箱的頂部貫穿過濾箱頂部內壁，所述收集箱的頂部固定連接有頂蓋，所述頂蓋的兩端均固定連接有l型板，所述過濾箱的兩側壁且位于l型板的下方固定連接有u型件，所述u型件的內部設有螺桿，所述螺桿的頂部軸承轉動連接有連接件，所述連接件嵌入l型板內并與其銷軸連接，所述螺桿的表面套設并螺紋連接有擠壓板，所述擠壓板和u型件的兩端貫穿并滑動連接有限位桿，所述限位桿的頂部與l型板的底部固定連接，所述過濾箱的另一端固定并連通有進水管。

3、優選的，所述轉桿的一端與連通罩的一側內壁軸承轉動連接，所述轉桿的另一端貫穿連通罩并與其軸承轉動連接，所述連通罩的一側壁固定連接有驅動電機，所述驅動電機的輸出端與轉桿的一端固定連接。

4、優選的，所述收集箱的一側內壁和固定板的表面均開設有過濾孔，所述收集箱和固定板上的過濾孔相互對齊。

5、優選的，所述過濾斜板與過濾箱內壁固定連接。

6、優選的，所述過濾箱的頂部且位于收集箱處開設有環槽，所述環槽的內部嵌入并固定連接有密封環墊，所述密封環墊的頂部與頂蓋的底部相貼。

7、優選的，所述螺桿的底部固定連接有轉件，所述轉件的表面等間距固定連接有凸塊。

8、與現有技術相比，本實用新型的優點和積極效果在于，

9、1、本實用新型中，通過進水管把水灌入過濾箱內部，這時當水穿過過濾斜板，可以起到把水中的雜質進行過濾的效果，從而可以達到防止排水裝置發生堵塞的作用，同時由于過濾斜板是傾斜式，可通過水流把過濾的雜質沖進收集箱內部進行收集，可以起到防止過濾斜板表面吸附雜質的效果，從而可以達到提高過濾效率的作用，進而也可方便對過濾后的雜質進行清理的作用。

10、2、本實用新型中，通過驅動電機帶動轉桿轉動，轉桿轉動可帶動輸送扇葉轉動，可以起到加快排水管內部水流流速的效果，從而可以達到提高排水效率的作用。

技術特征：

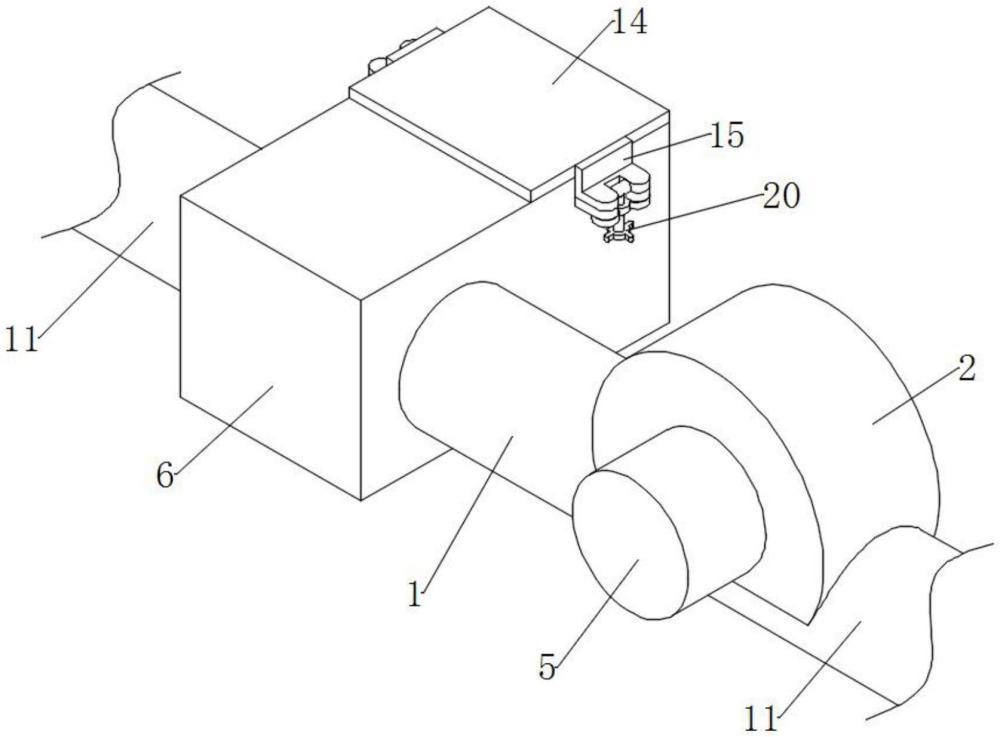

1.一種電力工程施工用給排水裝置，包括排水管(1)，其特征在于：所述排水管(1)的表面固定連通有連通罩(2)，所述連通罩(2)的內部設有轉桿(3)，所述轉桿(3)的表面等間距固定連接有輸送扇葉(4)，所述排水管(1)的一端固定并連通有過濾箱(6)，所述過濾箱(6)的內部固定連接有固定板(7)，所述固定板(7)的一端固定連接有過濾斜板(8)，所述過濾箱(6)的內部且靠近一端設有收集箱(9)，所述收集箱(9)的頂部貫穿過濾箱(6)頂部內壁，所述收集箱(9)的頂部固定連接有頂蓋(14)，所述頂蓋(14)的兩端均固定連接有l型板(15)，所述過濾箱(6)的兩側壁且位于l型板(15)的下方固定連接有u型件(16)，所述u型件(16)的內部設有螺桿(18)，所述螺桿(18)的頂部軸承轉動連接有連接件(17)，所述連接件(17)嵌入l型板(15)內并與其銷軸連接，所述螺桿(18)的表面套設并螺紋連接有擠壓板(19)，所述擠壓板(19)和u型件(16)的兩端貫穿并滑動連接有限位桿(21)，所述限位桿(21)的頂部與l型板(15)的底部固定連接，所述過濾箱(6)的另一端固定并連通有進水管(11)。

2.根據權利要求1所述的一種電力工程施工用給排水裝置，其特征在于：所述轉桿(3)的一端與連通罩(2)的一側內壁軸承轉動連接，所述轉桿(3)的另一端貫穿連通罩(2)并與其軸承轉動連接，所述連通罩(2)的一側壁固定連接有驅動電機(5)，所述驅動電機(5)的輸出端與轉桿(3)的一端固定連接。

3.根據權利要求1所述的一種電力工程施工用給排水裝置，其特征在于：所述收集箱(9)的一側內壁和固定板(7)的表面均開設有過濾孔(10)，所述收集箱(9)和固定板(7)上的過濾孔(10)相互對齊。

4.根據權利要求1所述的一種電力工程施工用給排水裝置，其特征在于：所述過濾斜板(8)與過濾箱(6)內壁固定連接。

5.根據權利要求1所述的一種電力工程施工用給排水裝置，其特征在于：所述過濾箱(6)的頂部且位于收集箱(9)處開設有環槽(12)，所述環槽(12)的內部嵌入并固定連接有密封環墊(13)，所述密封環墊(13)的頂部與頂蓋(14)的底部相貼。

6.根據權利要求1所述的一種電力工程施工用給排水裝置，其特征在于：所述螺桿(18)的底部固定連接有轉件(20)，所述轉件(20)的表面等間距固定連接有凸塊。

技術總結
本技術提供一種電力工程施工用給排水裝置，涉及電力工程技術領域，包括排水管，所述排水管的表面固定連通有連通罩，所述連通罩的內部設有轉桿，所述轉桿的表面等間距固定連接有輸送扇葉，所述排水管的一端固定并連通有過濾箱，所述過濾箱的內部固定連接有固定板。本技術中通過進水管把水灌入過濾箱內部，這時當水穿過過濾斜板，可以起到把水中的雜質進行過濾的效果，從而可以達到防止排水裝置發生堵塞的作用，同時由于過濾斜板是傾斜式，可通過水流把過濾的雜質沖進收集箱內部進行收集，可以起到防止過濾斜板表面吸附雜質的效果，從而可以達到提高過濾效率的作用，進而也可方便對過濾后的雜質進行清理的作用。

技術研發人員：徐飛
受保護的技術使用者：山東鵬祥建設工程有限公司
技術研發日：20240716
技術公布日：2025/4/28
