本技術涉及金屬部件加工用裝置,具體為一種便于調節的金屬部件夾緊機構。
背景技術:
1、金屬部件是指由金屬材料制成的各種零件或組件,廣泛應用于工業生產和制造中,常見的金屬部件包括:結構件、機械零件(軸類和齒輪)、管道和管道配件等,而夾緊機構用于金屬部件加工過程中起到穩定和固定作用,確保工件在加工過程中保持正確的位置和姿態,以獲得精確的加工結果。
2、在對棒料進行車削加工時通常會采用車床進行加工,長度過長的棒料容易在高速旋轉時產生振動和不穩定性,不僅會影響切削精度和表面質量,當震幅過大時還會損傷刀具,存在一定的安全風險,故而提出一種便于調節的金屬部件夾緊機構來解決上述所提出的問題。
技術實現思路
1、本實用新型旨在至少解決現有技術中存在的技術問題之一,為此,本實用新型提出一種便于調節的金屬部件夾緊機構,包括底座,所述底座上設置有固定板,固定板板面開設有用于棒料進行上下料的穿孔,所述固定板的一側表面轉動連接有位于穿孔內的旋轉座,所述固定板上設置有用于驅動旋轉座進行自轉的驅動組件,所述固定板上設置有連接臂,且連接臂隨著旋轉座的自轉對棒料進行限位。
2、進一步地,所述驅動組件包括轉動連接于固定板板面的連接塊,連接塊上轉動連接有呈貫穿設置的轉軸,所述轉軸的一端與驅動裝置的輸出端固定連接,所述旋轉座上轉動連接有螺紋套筒,轉軸遠離連接塊的一端開設有與螺紋套筒相適配的第一外螺紋,且轉軸位于螺紋套筒內側。
3、進一步地,所述旋轉座上開設有若干個呈環形等距分布行程孔,且連接臂的數量與行程孔的數量相匹配,且連接臂的數量不低于三個。
4、進一步地,所述連接臂的中部轉動連接于旋轉座內且位于相鄰行程孔的孔內,所述連接臂靠近棒料的一端設置有滾輪,另一端通過連接軸轉動連接于固定板的板面。
5、進一步地,所述旋轉座靠近固定板的一側表面設置有圓環,且圓環的外徑與穿孔的孔徑相適配,圓環的外側開設有第二外螺紋,所述圓環上螺紋連接有限位螺母。
6、本實用新型的有益效果是:本實用新型通過設置驅動組件,通過轉軸自轉傳動旋轉座在穿孔內進行旋轉,同時還設置有多個連接臂,從而實現對棒料的快速夾持,并且能夠靈活地適應不同尺寸和形狀的棒料,提高了加工過程中的穩定性和精度,多點式的接觸能夠確保棒料在加工過程中被穩定地夾緊,減少振動和位移,提高加工精度和表面質量。

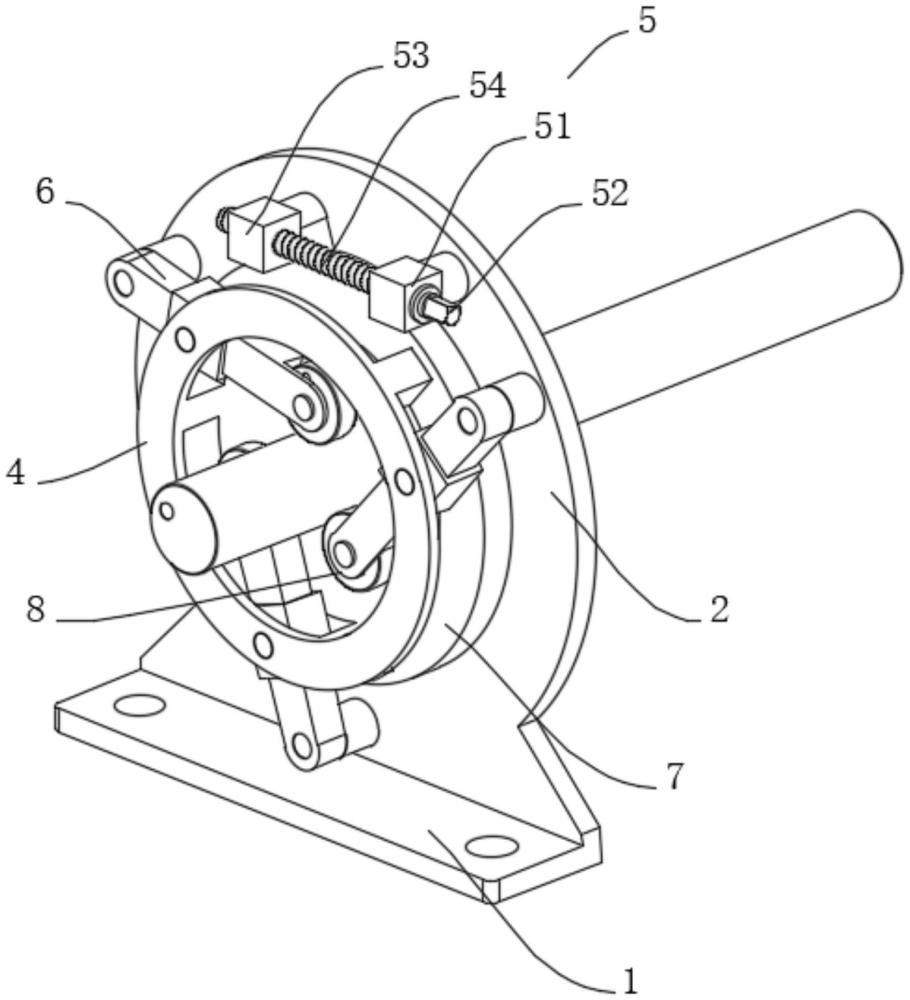

1.一種便于調節的金屬部件夾緊機構,包括底座(1),其特征在于:所述底座(1)上設置有固定板(2),固定板(2)板面開設有用于棒料進行上下料的穿孔(3),所述固定板(2)的一側表面轉動連接有位于穿孔(3)內的旋轉座(4),所述固定板(2)上設置有用于驅動旋轉座(4)進行自轉的驅動組件(5),所述固定板(2)上設置有連接臂(6),且連接臂(6)隨著旋轉座(4)的自轉對棒料進行限位。
2.根據權利要求1所述的一種便于調節的金屬部件夾緊機構,其特征在于:所述驅動組件(5)包括轉動連接于固定板(2)板面的連接塊(51),連接塊(51)上轉動連接有呈貫穿設置的轉軸(52),所述轉軸(52)的一端與驅動裝置的輸出端固定連接,所述旋轉座(4)上轉動連接有螺紋套筒(53),轉軸(52)遠離連接塊(51)的一端開設有與螺紋套筒(53)相適配的第一外螺紋(54),且轉軸(52)位于螺紋套筒(53)內側。
3.根據權利要求1所述的一種便于調節的金屬部件夾緊機構,其特征在于:所述旋轉座(4)上開設有若干個呈環形等距分布行程孔(7),且連接臂(6)的數量與行程孔(7)的數量相匹配,且連接臂(6)的數量不低于三個。
4.根據權利要求1所述的一種便于調節的金屬部件夾緊機構,其特征在于:所述連接臂(6)的中部轉動連接于旋轉座(4)內且位于相鄰行程孔(7)的孔內,所述連接臂(6)靠近棒料的一端設置有滾輪(8),另一端通過連接軸轉動連接于固定板(2)的板面。
5.根據權利要求1所述的一種便于調節的金屬部件夾緊機構,其特征在于:所述旋轉座(4)靠近固定板(2)的一側表面設置有圓環(9),且圓環(9)的外徑與穿孔(3)的孔徑相適配,圓環(9)的外側開設有第二外螺紋,所述圓環(9)上螺紋連接有限位螺母(10)。
