本發明涉及河道清理，尤其涉及輔助水文河道清理的高度可調式泥沙采集裝置。

背景技術：

1、河道清理的泥沙采集裝置是河道治理和水下工程中的重要工具，它們能夠幫助有效地采集河底的泥沙和沉積物，用于清理水道。

2、經檢索，公告號為cn108797680b的中國專利公開了一種挖泥船的泥沙采集裝置，包括吸泥主管、旁路管、兩個采沙輪和驅動裝置，兩個采沙輪同步轉動且轉動方向相反，旁路管呈彎折狀且兩端均與吸泥主管相連通，旁路管的兩端端口處均設有單向閥片一，吸泥主管中滑動連接有活塞，活塞的活塞桿伸出吸泥主管且活塞桿與兩采沙輪之間通過能夠使得活塞桿隨兩采沙輪的轉動做往復運動的傳動機構相連接，吸泥主管的進口處設有單向閥片二，上述方案提出的挖泥船的泥沙采集裝置的鉸泥和吸泥為相互配合的工作系統，控制簡單，能夠使兩者同步工作或停止，提高了能源利用率，但是，上述方案在實際使用時，仍存在以下不足：

3、上述方案提出的泥沙采集裝置不具有對采集的泥沙進行脫水的功能，采集過程中，水分摻雜在泥沙中共同被采出，由于泥沙采集裝置在采集過程中無法對泥沙進行脫水，因此采集到的泥沙含水量通常較高，這會導致后續處理過程變得困難，因為高含水量的泥沙不易運輸、儲存和再利用，另外，高含水量的泥沙在處理和儲存過程中容易產生惡臭和污染環境，如果處理不當或儲存條件不佳，還可能導致有害物質泄漏和擴散，對周圍環境和生態系統造成更大的風險。

4、所以，需要設計輔助水文河道清理的高度可調式泥沙采集裝置來解決上述問題。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出的輔助水文河道清理的高度可調式泥沙采集裝置。

2、為了實現上述目的，本發明采用了如下技術方案：

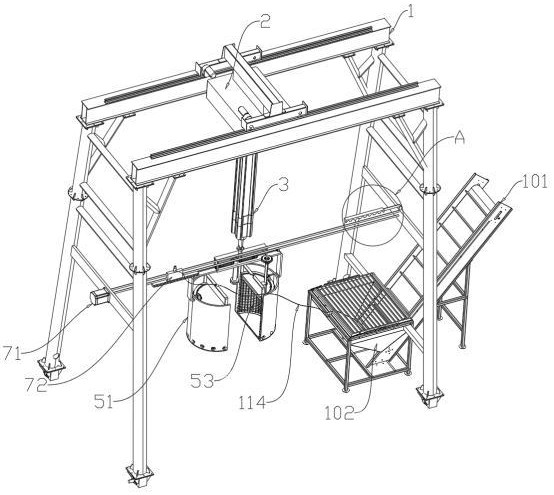

3、輔助水文河道清理的高度可調式泥沙采集裝置，包括龍門式機架、連接結構、泥沙收集結構、轉動結構、驅動結構、壓水結構、下壓結構與泥沙運輸結構；

4、其中，所述龍門式機架上滑動裝配有滑動架，所述滑動架上安裝有液壓缸；

5、其中，所述連接結構設置在液壓缸的伸縮端，所述連接結構中包括兩個正對設置的伸縮架；

6、其中，所述泥沙收集結構由兩個泥沙收集件構成，兩個所述泥沙收集件分別與兩個伸縮架相連接，每個所述泥沙收集件中均包括篩筒結構，每個所述篩筒結構均包括兩個邊框、篩網與底板，兩個所述邊框分別固定在篩網的上下兩端，所述底板固定在下方的邊框上，兩個邊框與篩網均呈弧形結構，兩個所述泥沙收集件相對齊時，兩個所述篩網共同形成筒狀結構，兩個所述底板也共同形成圓盤狀結構；

7、其中，所述轉動結構設置在連接結構上，用于驅動兩個所述篩筒結構轉動；

8、其中，所述驅動結構設置在龍門式機架上，用于驅動所述轉動結構運轉；

9、其中，所述壓水結構由兩個壓水件構成，兩個所述壓水件分別設置在兩個篩筒結構內部；

10、其中，所述下壓結構設置在其中一個泥沙收集件上，用于驅動兩個所述壓水件運轉；

11、其中，所述泥沙運輸結構包括運輸件與振動件。

12、作為本發明的一種優選技術方案，所述連接結構還包括頂板與外框架，所述頂板固定在液壓缸的伸縮端，所述頂板與外框架之間通過四個連接桿相連接，兩個所述伸縮架分別滑動設置在外框架的兩端，所述外框架的頂面安裝有兩個氣缸，兩個所述氣缸的伸縮端分別與兩個伸縮架固定連接。

13、作為本發明的一種優選技術方案，所述泥沙收集件還包括外筒體、若干排水口、固定架與開槽，所述外筒體固定在伸縮架遠離外框架的一端，所述篩筒結構設置在外筒體的內部，若干所述排水口均開設在外筒體的底端，所述固定架固定在篩筒結構上，且固定架呈u型結構，所述開槽開設在固定架的中部位置，所述開槽的內部固定有插桿。

14、作為本發明的一種優選技術方案，所述轉動結構包括轉軸、第一齒輪、兩個套板與兩個凹槽，所述轉軸穿過外框架，并與所述外框架之間轉動連接，所述第一齒輪固定套設在轉軸的頂端，兩個所述套板均固定套設在轉軸的底端，兩個所述凹槽均開設在轉軸上，兩個所述凹槽均位于兩個套板之間。

15、作為本發明的一種優選技術方案，所述驅動結構包括往復式線性驅動模塊、線性滑座與齒條，所述往復式線性驅動模塊安裝在龍門式機架上，所述線性滑座裝配在往復式線性驅動模塊上，所述齒條固定在線性滑座的底面，所述齒條的兩側均設置有齒牙，所述齒條其中一側的齒牙正對第一齒輪設置。

16、作為本發明的一種優選技術方案，所述壓水結構包括連接架、豎板、升降板與壓水板，所述連接架的一端固定在外筒體的頂面，所述豎板固定在連接架的另一端，所述升降板滑動裝配在豎板上，且升降板與豎板之間通過拉簧相連接，所述升降板采用磁鐵制成，所述壓水板布置在升降板的下方，所述壓水板與升降板之間通過連接彈簧相連接，所述豎板上開設有限位口，所述升降板的外周面固定有限位塊，所述限位塊滑動設置在限位口內，且限位塊遠離升降板的一端延伸至限位口的外部，所述限位板上固定套設有兩個防脫板，兩個所述防脫板分別布置在豎板的兩側，每個所述防脫板均與豎板相接觸。

17、作為本發明的一種優選技術方案，所述下壓結構包括側板、螺紋桿、移動板、壓桿與第二齒輪，所述側板固定在固定架的側面，所述螺紋桿轉動安裝在側板上，所述移動板螺紋套接在螺紋桿上，所述壓桿的一端與移動板固定連接，所述壓桿的另一端穿過側板，并與所述側板之間滑動連接，所述壓桿遠離移動板的一端正對升降板設置，所述第二齒輪通過單向軸承裝配在螺紋桿的頂端，所述第二齒輪正對齒條另一側的齒牙設置。

18、作為本發明的一種優選技術方案，所述運輸件包括泥沙輸送機、投料斗、振動框與若干橫桿，所述泥沙輸送機安裝在龍門式機架的一側，且泥沙輸送機的輸送帶呈傾斜設置，所述投料斗固定在泥沙輸送機上，且投料斗正對泥沙輸送機的輸送帶設置，所述振動框滑動裝配在投料斗上，若干所述橫桿均固定在振動框的內圈，且若干橫桿呈直線陣列分布，所述振動框與投料斗之間通過兩個振動彈簧相連接。

19、作為本發明的一種優選技術方案，所述振動件包括供氣件、支架、執行件、連通管、固定桿與橫板，所述供氣件固定在線性滑座的頂面，所述支架固定在投料斗的側面，所述執行件布置在支架上，且執行件正對振動框設置，所述供氣件與執行件之間通過連通管相連通，所述固定桿的一端與龍門式機架固定連接，另一端與橫板固定連接，所述橫板正對供氣件設置，所述橫板的底面開設有若干弧形槽。

20、作為本發明的一種優選技術方案，所述供氣件與執行件均包括密封筒、滑動桿與復位彈簧，所述滑動桿活動插接在密封筒內，且滑動桿的一端延伸至密封筒的外部，所述密封筒與滑動桿之間通過復位彈簧相連接，兩個所述密封筒之間通過連通管相連通，且連通管為軟管。

21、本發明具有以下有益效果：

22、1、通過引入往復式線性驅動模塊和兩個篩筒結構的正反向轉動設計，實現了對采集泥沙的高效脫水處理，這一創新設計能夠顯著降低泥沙的含水量，使得處理后的泥沙更易于運輸、儲存和再利用，同時，脫水后的泥沙減少了惡臭的產生，降低了對環境的污染風險，更重要的是，該方案有效避免了因高含水量導致的有害物質泄漏和擴散問題，對保護周圍環境和生態系統安全具有重要意義；

23、2、通過設計兩個篩筒結構內的壓水件，結合齒條的往復移動與第二齒輪、單向軸承、螺紋桿等部件的協同作用，實現了對泥沙的高效除水，該設計不僅通過篩筒的轉動產生離心力甩出水分，還利用壓水板間歇式下壓的動作，進一步將泥沙中的水分壓榨出來，這種雙重除水機制極大地提升了除水效果，確保了處理后泥沙的含水量顯著降低，此外，壓水板的設計還增強了泥沙處理的均勻性和徹底性；

24、3、除水動作完成后，本發明通過滑動架帶動液壓缸移動，使兩個外筒體精準定位至投料斗上方，隨后氣缸同步驅動伸縮架使外筒體分離，實現泥沙的自動卸載，投料斗上設置的振動框及橫桿結構，有效篩分了泥沙中的石塊等雜質，確保了泥沙的純凈度，同時，泥沙輸送機與投料斗的無縫對接，不僅簡化了泥沙的收集流程，還極大提高了泥沙運輸的效率和便利性，這一系列設計不僅優化了泥沙處理的整個流程，還提升了處理后的泥沙質量，為后續的泥沙利用提供了可靠保障，實現了從除水到篩分再到運輸的一站式高效處理；

25、4、在投料斗上增設由供氣件驅動的執行件，使得振動框能夠產生高效的振動效果，這一設計帶來了多重顯著好處，首先，通過線性滑座與橫板、弧形槽的巧妙配合，實現了滑動桿的連續上下移動，進而驅動供氣件與執行件之間的氣體交換，為振動框提供了穩定的振動動力，其次，振動框的振動不僅加速了泥沙在橫桿上的篩分過程，還確保了泥沙能夠均勻、快速地通過篩網，大大提高了篩分效率和篩分質量，此外，振動效果還有助于打破泥沙中的結塊，使得細小顆粒也能順利分離，進一步提升了泥沙的純凈度和利用率。
